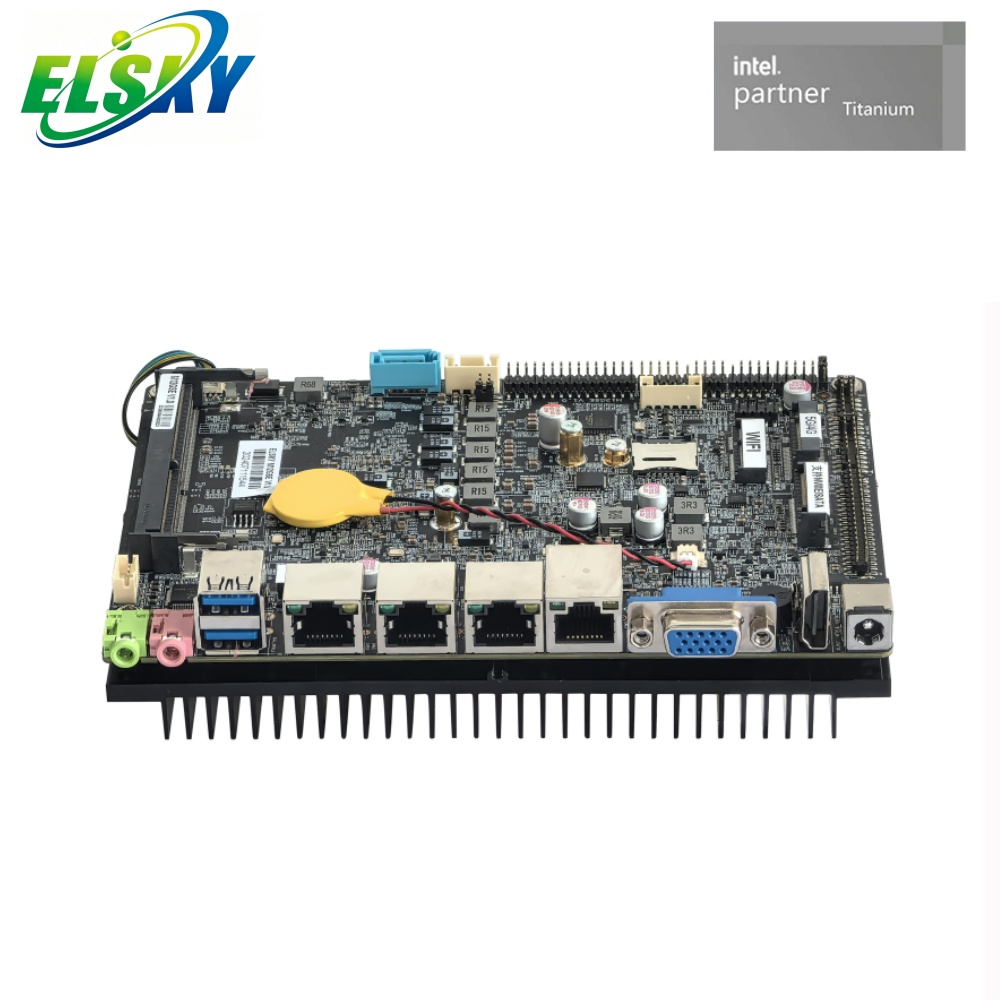

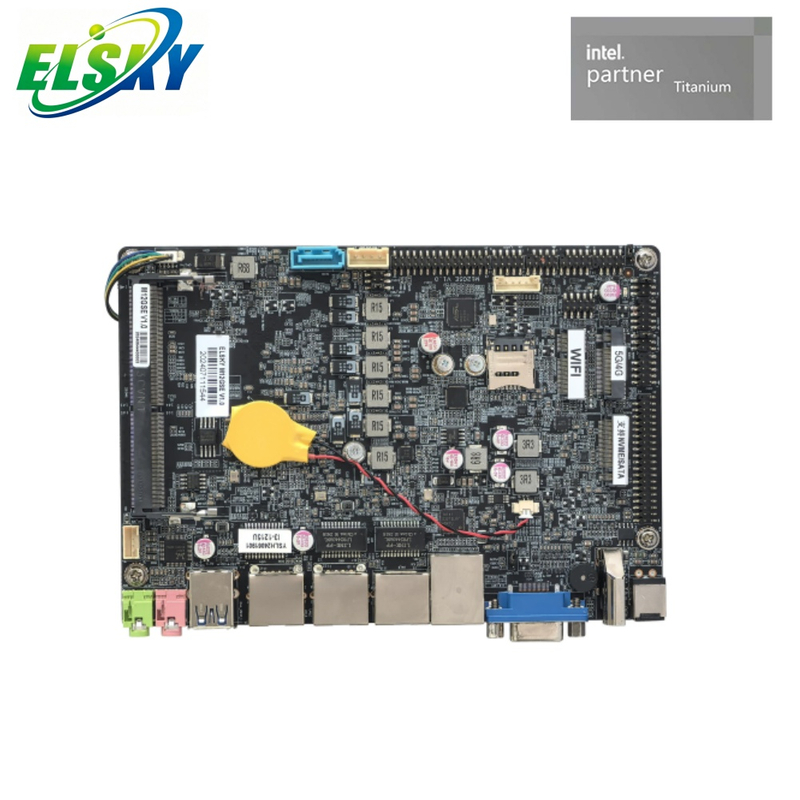

12/13세대 Intel U/P/H 시리즈 CPU용 4인치 산업용 마더보드

CPU

CPU  브랜드

CPU 모델

커널/스레드

주요 주파수

터보

CPU 기본 소비전력(W)

최대 터보 소비전력(W)

12¹  세대 I3

핵심

1215U

6코어와 8쓰레드

1.2G

4.4G

15

55

12¹  세대 I5

핵심

1235U

10코어와 12스레드

1.3G

4.4G

15

55

1245U

10코어와 12스레드

1.6G

4.4G

15

55

12¹  세대 I7

핵심

1265U

10코어와 12스레드

1.8G

4.8G

15

55

1255U

10코어와 12스레드

1.7G

4.7G

15

55

13¹  세대 I3

핵심

1305U

5코어와 6쓰레드

1.6G

4.5G

15

55

1315U

6코어와 8쓰레드

1.2G

4.5G

15

55

13¹  세대 I5

핵심

1334U

10코어와 12스레드

1.3G

4.6G

15

55

1335U

10코어와 12스레드

1.3G

4.6G

15

55

1345U

10코어와 12스레드

1.6G

4.7G

15

55

13¹  세대 I7

핵심

1355U

10코어와 12스레드

1.7G

5.0G

15

55

1365U

10코어와 12스레드

1.8G

5.2G

15

55

12¹  세대 I3

핵심

1220P

10코어와 12스레드

1.5G

4.4G

28

64

12¹  세대 I5

핵심

1240P

12코어 16쓰레드

1.7G

4.4G

28

64

1250P

12코어 16쓰레드

1.7G

4.4G

28

64

12¹  세대 I7

핵심

1280P

14코어와 20스레드

1.8G

4.8G

28

64

1260P

12코어 16쓰레드

2.1G

4.7G

28

64

1270P

12코어 16쓰레드

2.2G

4.8G

28

64

13¹  세대 I5

핵심

1340P

12코어 16쓰레드

1.8G

4.6G

28

64

1350P

12코어 16쓰레드

1.9G

4.7G

28

64

13¹  세대 I7

핵심

1360P

12코어 16쓰레드

2.2G

5.0G

28

64

1370P

14코어와 20스레드

1.9G

5.2G

28

64

12¹  세대 I5

핵심

12450H

8코어 12쓰레드

2.0G

4.4G

45

95

12500H

12코어 16쓰레드

2.5G

4.5G

45

95

12600H

12코어 16쓰레드

2.7G

4.5G

45

95

12¹  세대 I7

 핵심

12650H

10코어 16쓰레드

2.3G

4.7G

45

115

12700H

14코어와 20스레드

2.7G

4.7G

45

115

12800H

14코어와 20스레드

2.4G

4.8G

45

115

12¹  세대 I9

핵심

12900H

14코어와 20스레드

2.5G

5.0G

45

115

13¹  세대 I5

핵심

13420H

8코어 12쓰레드

2.1G

4.60G

45

95

13500H

12코어 16쓰레드

2.6G

4.70G

45

95

13600H

12코어 16쓰레드

2.8G

4.80G

45

95

13¹  세대 I7

 핵심

13620H

10코어 16쓰레드

2.4G

4.90G

45

115

13700H

14코어와 20스레드

2.4G

5.00G

45

115

13800H

14코어와 20스레드

2.5G

5.20G

45

115

13¹  세대 I9

핵심

13900H

14코어와 20스레드

2.6G

5.40G

45

115

크기

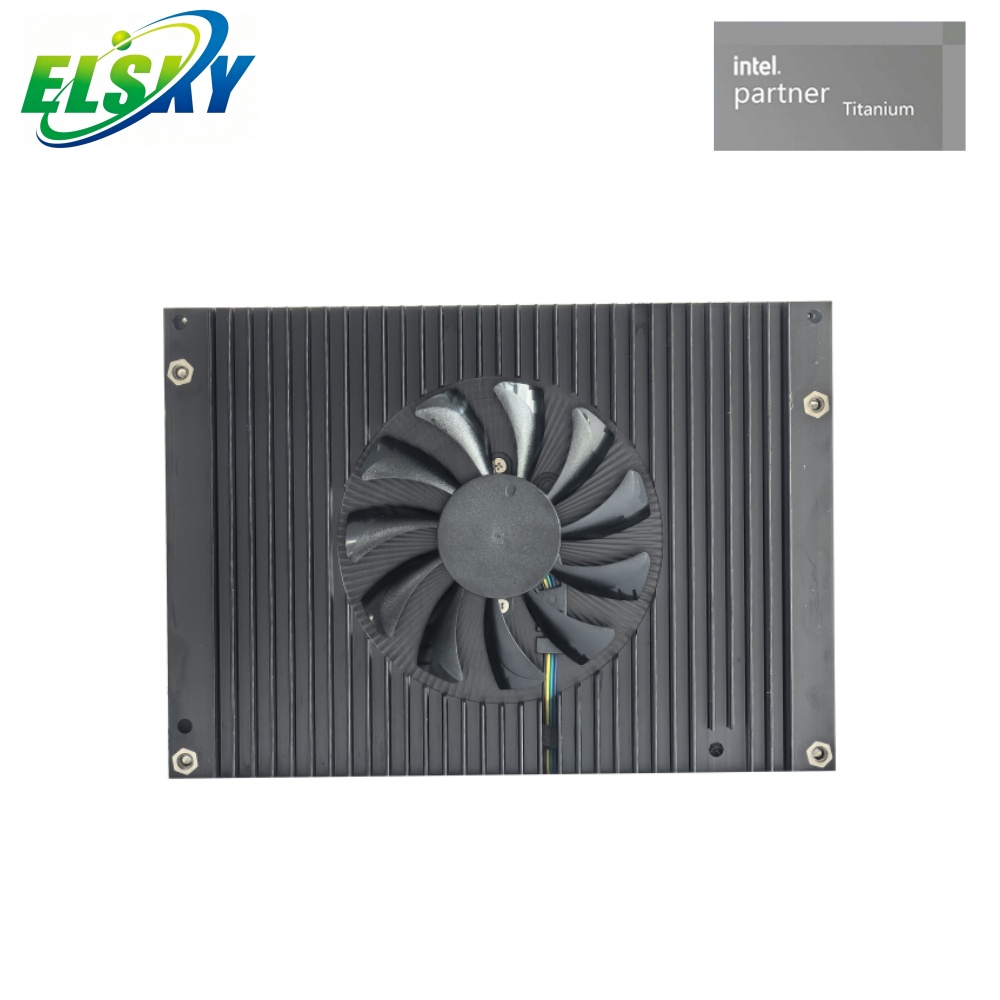

4인치 마더보드: 165mm(L)*115mm(W)*37mm(H) (냉각팬 높이 포함)

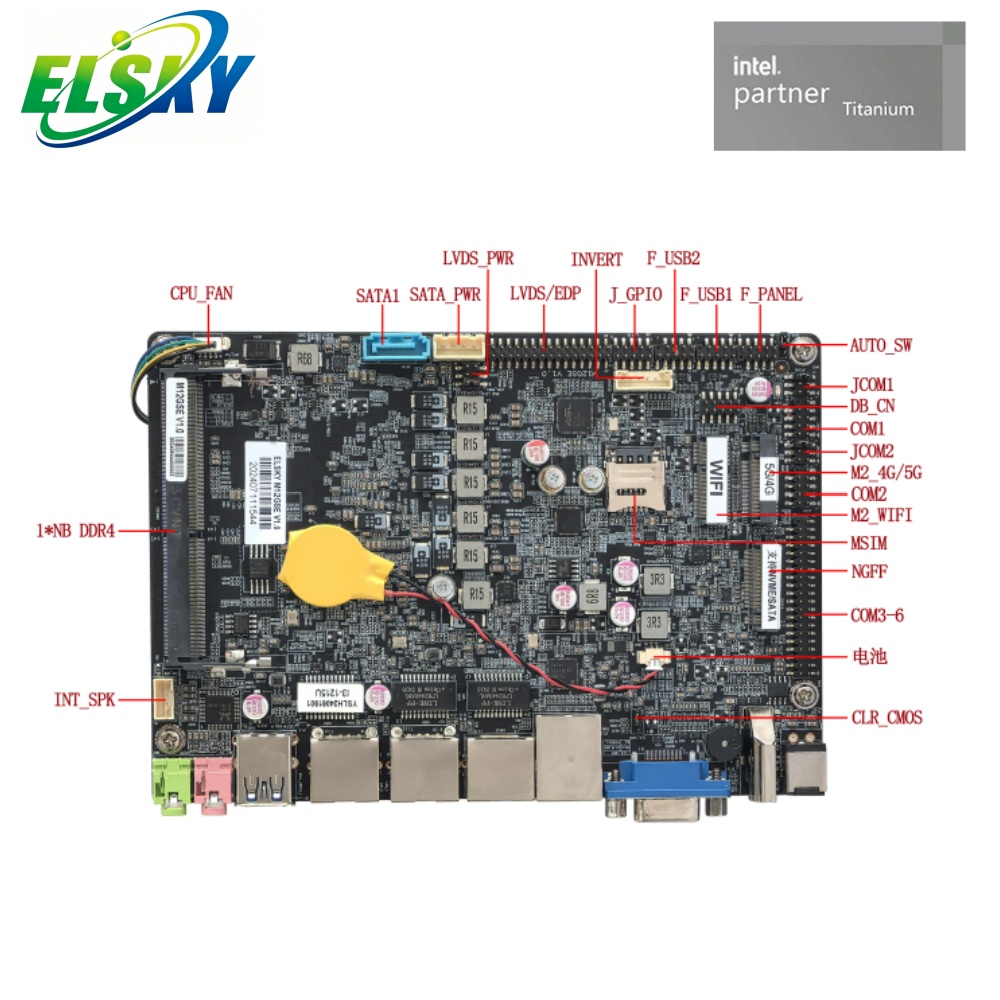

CPU

인텔 Alder Lake 12 ^{세대 를 ​​지원합니다}  .Raptor Lake  13²  세대 U/P/H 시리즈 CPU

전원 공급 장치

1*DC_IN

DC 헤드의 내경은 2.5mm로 12V/19V를 지원합니다.

U 시리즈 CPU의 최대 터보 전력 소비는 55W이며, 12V 7A 이상의 전원 공급 장치를 사용하는 것이 좋습니다.

P 시리즈 CPU의 최대 터보 전력 소비는 64W이며, 12V 7A 이상의 전원 공급 장치를 사용하는 것이 좋습니다.

H 시리즈 CPU의 최대 터보 전력 소비는 115W이며, 12V 10A 이상의 전원 공급 장치를 사용하는 것이 좋습니다.

1*DC_ATX(4핀) 옵션

메모리

1*NB-DDR4 메모리 슬롯, 2133/2400/2666/320MHz 메모리 지원, 최대 32GB 지원

디스플레이 기능

통합 Intel UHD 그래픽 울트라 코어 그래픽 카드, 단일 디스플레이, 듀얼 디스플레이/삼중 디스플레이 복제, 듀얼 디스플레이/삼중 디스플레이 확장, SHELL 아래 듀얼 디스플레이 지원

1*VGA DB15 인터페이스

해상도 1920*1080@60Hz 지원

1*HDMI2 2.0 인터페이스(옵션)

4K 해상도 4096/3840*2160@60Hz 지원

VGA와 HDMI2 신호 중에서 선택하세요. 기본적으로 VGA를 지원합니다.

1*HDMI1 2.0 인터페이스

4K 해상도 4096/3840*2160@60Hz 지원

1*LVDS/EDP 핀

해상도1920*1080@60Hz                (30핀,2*15핀,2.0mm) 지원

1*LVDS_PWR 핀

LVDS/EDP 전압 제어 핀                       (6Pin,2*3Pin,2.0mm)

1*반전 핀

LVDS 백라이트 제어 핀                          (6핀,1*6핀,2.0mm)

마더보드에서 LVDS와 EDP 신호 중에서 선택합니다. EDP는 EDP-B 스크린 케이블을 사용하고 4K를 지원합니다.

네트워크 기능

2/3/4*RJ45_LAN

Realtek 8125BGS 2.5G 네트워크 카드 칩을 지원하고 네트워크 깨우기 및 PXE 디스크 없는 부팅 기능을 지원합니다.

1*M2_4G/5G 인터페이스

Key-B 인터페이스 M.2.5G 모듈 지원, 4G 모듈을 지원하도록 수정 가능

1*M.2_WIFI 인터페이스

PCIE3.0 신호, Key-E 인터페이스 M.2_2230 WIFI 지원, Bluetooth 지원으로 변경 가능

3042 사양의 4G/5G 모듈은 간섭으로 인해 M.2.WIFI 모듈에 동시에 연결할 수 없습니다. 두 가지 옵션 중 하나를 선택하십시오.

3052 사양의 5G 모듈은 간섭 없이 M.2_WIFI 모듈과 동시에 연결할 수 있습니다.

하드디스크 기능

1*NGFF 인터페이스

PCIE4.0 신호 지원, Key-M 인터페이스 기본 M.2 2280 하드 드라이브 지원, M.2 2242 하드 드라이브 옵션;

NVME(PCIE) 프로토콜과 SATA 프로토콜의 기본 공존, 자동 전환;

1*SATA1 인터페이스

표준 SATA 3.0 하드 드라이브 인터페이스, 최대 전송 속도 6.0Gbps

1*SATA_PWR 핀

하드 드라이브 전원 공급 장치 핀은 5V 또는 12V로 전원을 공급받을 수 있습니다.                        (4핀,1*4핀,2.54mm)

사운드 기능

통합 Realtek ALC897 HD 디지털 오디오 디코더, 6채널 고음질 오디오 컨트롤러

1*LINE_OUT 인터페이스

오디오 출력 지원(녹색)

1*MIC_IN 인터페이스

마이크 입력 지원(핑크색)

1*INT_SPK 핀

앰프는 8옴 및 5와트 스피커                     (4핀, 1*4핀, 2.0mm) 로 듀얼 채널 출력을 지원합니다.

USB 기능

2/4*USB3.2 인터페이스

최대 전송 대역폭이 5Gbps인 후면 표준 USB 3.2 Gen1 인터페이스

1*F_USB1 핀

전면 USB 2.0 핀, 2개가 포함된 1세트 USB 2.0           (9핀, 5핀 2개, 2.0mm)

1*F_USB2 핀

전면 USB 2.0 핀, 2개가 포함된 1세트 USB 2.0            (9핀, 5핀 2개, 2.0mm)

M.2_WIFI의 USB 신호와 F_USB2의 2/4/6/8/10핀은 선택 사항입니다. 기본적으로 M.2.WIFI에는 USB 신호가 없으며 핀에는 USB 신호가 있습니다.

M2_4G/5G 인터페이스 4G USB 신호 및 F_USB2 핀 1/3/5/7은 선택 사항이며 기본적으로 4G를 지원하지 않으며 핀에는 USB 신호가 있습니다.

마더보드가 트리플 네트워크/듀얼 네트워크로 변경된 후 USB4 인터페이스 상단 U 포트의 USB 3.0 신호와 M.2_4G/5G 인터페이스의 5G 신호 중에서 선택합니다. 기본적으로 USB4 인터페이스에는 USB 3.0 신호가 있습니다(참고: 5G에는 USB 3.0 신호가 필요하고, 4G에는 USB 2.0 신호가 필요함)

스위치 기능

1*F_PANEL 핀

스위치, 전원 표시등, 하드 디스크 표시등, 재시작 핀            (9Pin,2*5Pin,2.0mm)

1*AUTO_SW 핀

전원 켜기 및 시작을 위한 하드웨어 제어 지원    (3Pin,1*3Pin,2.0mm)

기타 I/O

1*COM1  핀

직렬 포트, RS232/RS422/RS485 옵션 지원       (9핀,2*5핀,2.0mm)

1*COM2  핀

직렬 포트, RS232/RS485 옵션 지원             (9Pin,2*5Pin,2.0mm)

1*COM3-6 핀

직렬 포트, 표준 RS232 지원                 (39Pin,2*20Pin,2.0mm)

1*JPCOM1/2 핀

제어 COM1/2 핀 9 전압 0V/5V/12V 옵션     (6Pin,2*3Pin,2.0mm)

1*MSIM 슬롯

SIM 카드 지원, 4G/5G 사용 시 SIM 카드 필요

1*CLR_CMOS 핀

마더보드 재설정 및 방전 핀                  (3Pin,1*3Pin,2.0mm)

1*CPU_FAN 핀

CPU 팬 핀, 온도 제어 지원               (4핀,1*4핀,1.25mm)

1*J_GPIO 핀

GPIO 제어 핀                                       (10핀,2*5핀,2.0mm)

운영 환경

작동 온도:-10℃~60℃;

작동 습도: 상대 습도 5%~95%, 응축 없음

바이오스

AMI BIOS, 지원 전원 켜기, 시간 초과 전원 켜기 및 원격 전원 켜기/끄기 장치의 지능형 인식

감시견

워치독 프로그래밍, 하드웨어 재설정 기능 지원(256레벨, 0~255초)

운영 체제

윈도우 11, 윈도우 10, 리눅스 등을 지원합니다.
