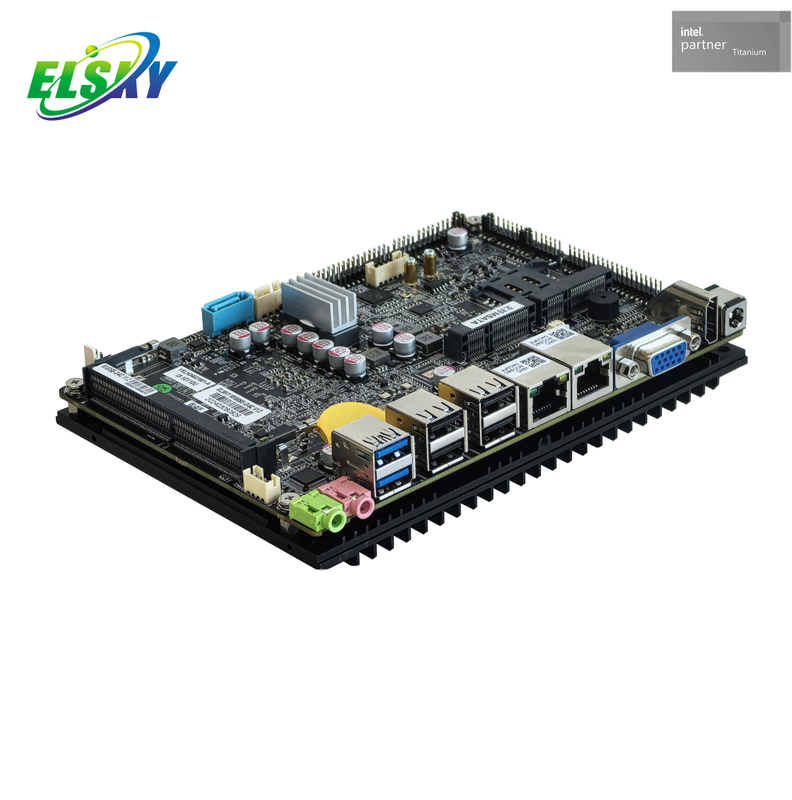

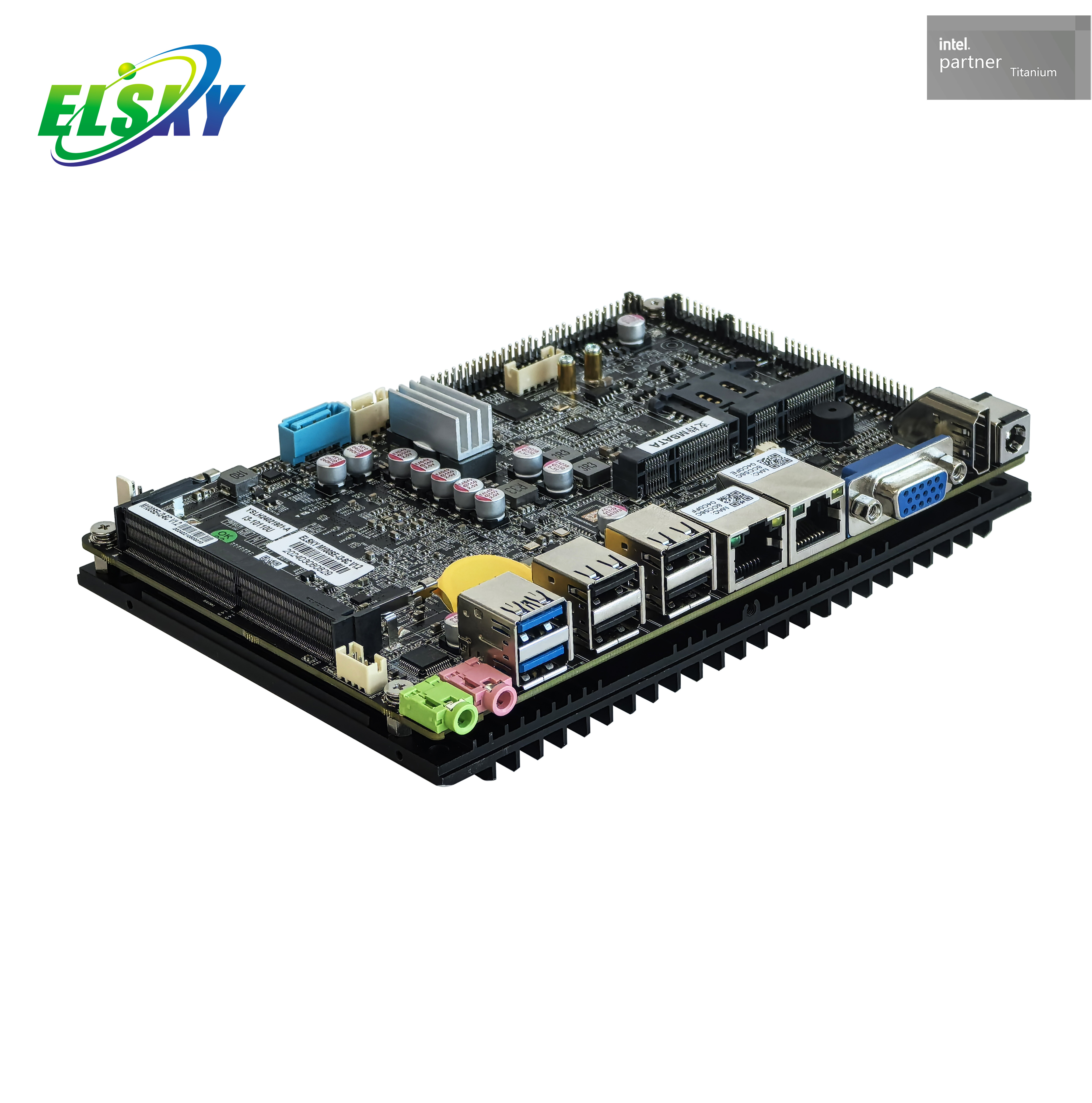

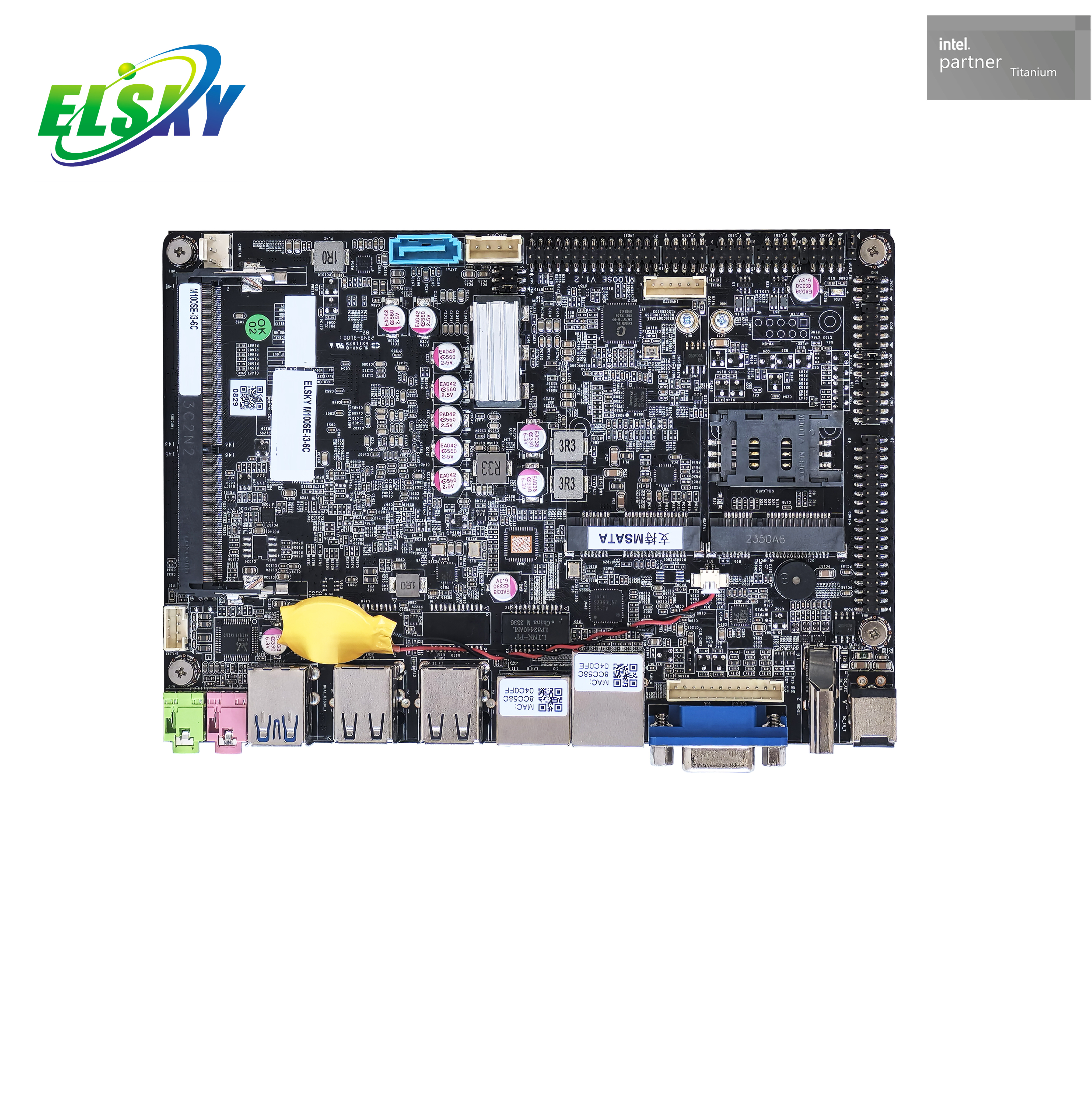

Carte mère Intel 4 pouces pour l'industrie, 8e et 10e génération, à vendre

Fonctionnalité:

Interface d'alimentation :

La spécification de l'interface CC de la carte mère est de 5,5 x 2,5 et l'alimentation peut être modifiée en interface TX 4 broches ;

La carte mère prend uniquement en charge l'alimentation 12 V. La consommation électrique à pleine charge est d'environ 60 W, une alimentation de 12 V 7 A ou plus est recommandée ;

Interface d'affichage :

1, carte mère VGA, HDMI, LVDS/EDP prend en charge l'affichage unique, la réplication double affichage/triple affichage, l'extension double affichage/triple affichage, affichage unique DOS;

2, la carte mère prend en charge l'interface HDMI verticale 1.4, prend en charge la sortie 4K ; Prise en charge de la résolution 4096/3840*2160 à 30 Hz ;

3, la carte mère LVDS et EDP signalent deux options, la prise en charge par défaut LVDS, peut être modifiée pour prendre en charge EDP, partage de broches, EDP avec ligne d'écran EDP-B (rétroéclairage 20 broches séparé indépendant);

Mini-PCIE :

Par défaut, le port MSATA de la carte mère prend en charge les disques SATA. Aucun signal USB et ne peut pas être modifié pour coexister avec le signal USB, le signal SATA peut être modifié en signal PCIE, après le changement pour prendre en charge le module WiFi ;

Par défaut, le port Mini-PCIE de la carte mère possède des signaux PCIE mais pas de signaux USB. Par défaut, seul le module WIFI est pris en charge. Il peut coexister avec les signaux USB et prendre en charge les modules 4G/Bluetooth/WIFI après modification. La broche 2/4/6/8/10 F_USB2 n'a aucun signal et l'interface Mini-PCIE ne peut pas modifier les signaux SATA.

Interface USB :

La carte mère prend en charge 10USB (2*USB3.0, 8*USB2.0) par défaut et 9USB après avoir changé pour prendre en charge la 4G/Bluetooth ;

Tous les ports et broches USB de la carte mère sont alimentés par défaut (pas d'alimentation après l'arrêt), les ports USB externes peuvent être modifiés en alimentation A (alimentation après l'arrêt), les broches USB intégrées ne peuvent pas changer l'alimentation A ;

Port COM :

La carte mère prend en charge le port 6 * COM, prend en charge par défaut RS232 ; COM1 prend en charge RS232/422/485 en option, qui est défini via le BIOS (page 21).

La broche 9 de la carte mère COM1/2 peut être réglée via l'alimentation JPCOM1/2 0 V/5 V/12 V, la valeur par défaut est 0 V ;

Carte réseau :

La carte mère prend en charge la carte réseau Intel i225-LM double gigabit, la carte réseau trois gigabits, la carte réseau quatre gigabits en option ; L'alimentation POE ne peut pas être modifiée.

Carte son :

La carte mère prend en charge par défaut la carte son Realtek, pas la carte son USB ;

Informations sur le processeur

du processeur Spécification	du processeur Marque	de processeur Modèle	Fréquence de base	Fréquence Turbo	du processeur TDP (W)	Consommation d'énergie à pleine charge ( W )
8 génération I3	cœur	8145U	Double cœur 2.1G	3,9G	15	60
8ème génération I5	cœur	8365U	Quadcœur 1,6G	4.1G	15	60
		8265U	Quadcœur 1,6G	3,9G	15	60
8 génération I7	cœur	8665U	Quadcœur 1,9G	4,8G	15	60
10 génération I3	cœur	10110U	Double cœur 2.1G	4.1G	15	60
10 génération I5	cœur	10310U	Quadcœur 1,7G	4.4G	15	60
	cœur	10210U	Quadcœur 1,6G	4.2G	15	60
10 génération I7	cœur	10510U	Quadcœur 1,8G	4,9G	15	60
	cœur	10610U	Quadcœur 1,8G	4,9G	15	60
	cœur	10810U	Six cœurs 1.1G	4,9G	15	60
	cœur	10710U	Six cœurs 1.1G	4,7G	15	60

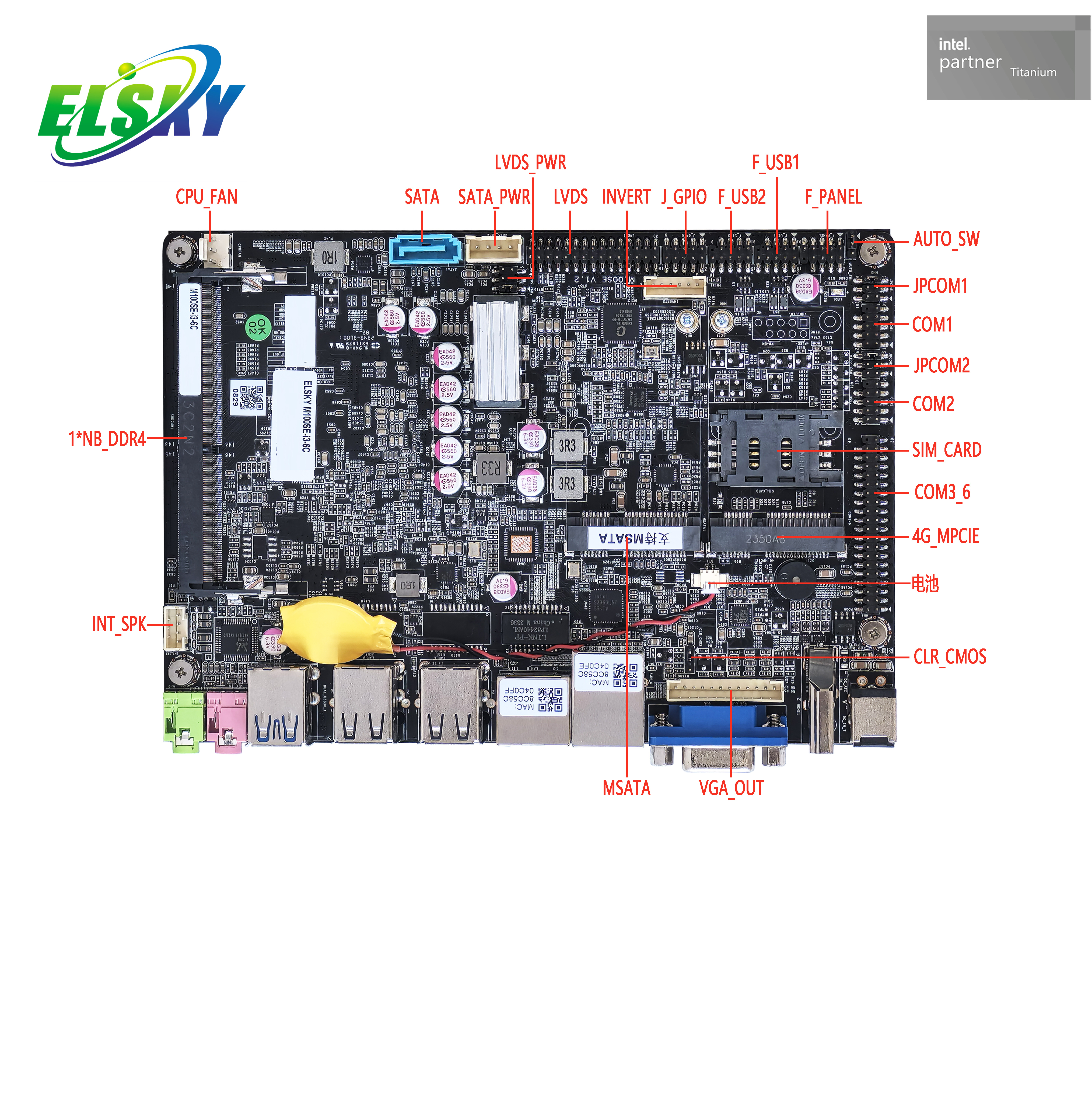

Spécification

Taille de la carte mère	Carte mère 4 pouces 165 mm（L）* 115 mm（W）* 31 mm（H）
Processeur	Prise en charge du processeur W 8 générationhiskey Lake ,  : I3-8145U , I5-8265U, I7-8665U etc.
	Prise en charge du 10 générationComet Lake processeur  : I3-10110U, I5-10210U , I7-10510U , etc.
Jeu de puces	Haswell-U, Broadwell-U chipset haute vitesse
Pouvoir	1*DC_IN Peut changer en 1 * ATX (4 broches)	Le diamètre intérieur de la tête DC est de 2,5 mm et prend en charge 12 V. La consommation électrique à pleine charge de la carte mère est d’environ 60 W. Une alimentation 12V7A ou supérieure est recommandée
Mémoire	1 * emplacements mémoire NB-DDR4 prenant en charge la mémoire 2133 MHZ, 2400 MHZ et 2666 MHz, jusqu'à 32 Go
Afficher	Carte graphique hypercore Intel UHD Graphics intégrée, prise en charge d'un affichage simple, copie double affichage/triple affichage, extension double affichage/triple affichage, affichage simple DOS
	1 * interface VGA DB15	Résolution de support 1920*1080 @ 60Hz
	1 * broche VGA_OUT	Résolution de support 1920*1200 @ 60Hz (12 broches, 1*12 broches, 2,0 mm)
	1 * interface HDMI 1.4	Prise en charge de la résolution 4K 4096/3840 * 2160 à 30 Hz
	1 * broche LVDS	Résolution de support 1920*1080 @ 60Hz                    (30 broches, 2*15 broches, 2.0mm)
	1 * broche LVDS_PWR	Broche de contrôle de tension LVDS (6 broches, 2*3 broches, 2,0 mm)
	1 * broche inversée	Broches de contrôle du rétroéclairage LVDS (6 broches, 1*6 broches, 2,0 mm)
	La carte mère LVDS et EDP signalent deux options, la prise en charge par défaut LVDS, peut être modifiée pour prendre en charge EDP, le partage de broches

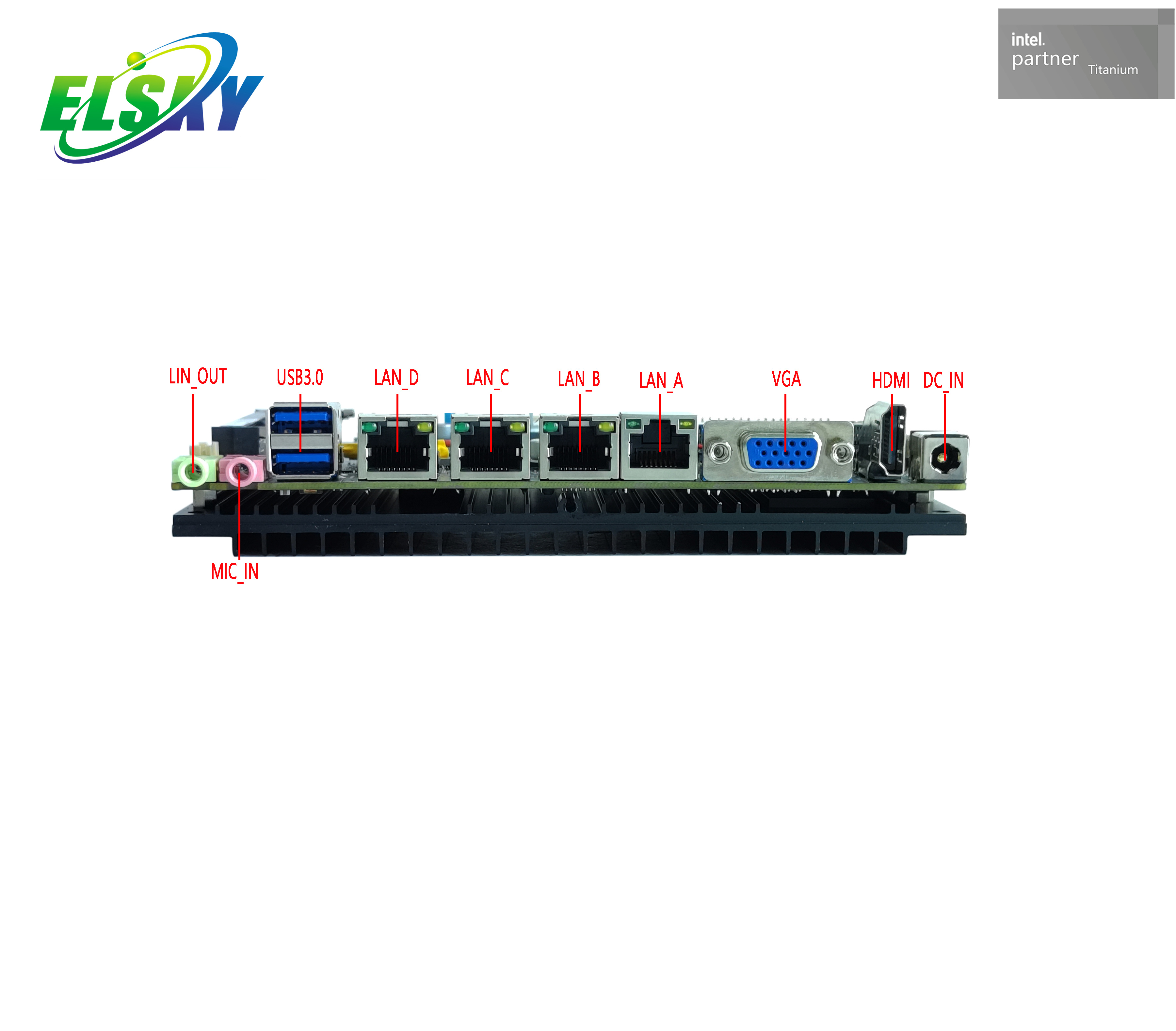

Réseau	2*LAN/3*LAN/4*LAN	Il prend en charge les puces d'adaptateur réseau IV Gigabit Intel et 226-. prend en charge le réveil réseau et le démarrage sans disque PXE
	Interface 1*4G_MPCIE	Prise en charge du WIFI, peut être modifié pour prendre en charge 3G/4G/Bluetooth/WIFI, etc.
Disque dur	1 * interface MSATA	Prise en charge de MINI_SATA, prise en charge de MSATA3.0
	1 * interface SATA1	Interface de disque dur SATA3.0 standard, vitesse de transmission maximale de 6,0 Gbit/s
	1 * broche SATA_PWR	Les broches d'alimentation du disque dur fournissent une alimentation de 5 V ou 12 V. (4 broches, 1*4 broches, 2,54 mm)
Fonction sonore	Décodeur audio numérique Realtek ALC897 HD intégré avec contrôleur audio hi-fi 6 canaux
	1*interface LINE_OUT	Prise en charge de la sortie audio (vert)
	1 * interface MIC_IN	Prise en charge de l'entrée microphone (rose)
	1 * broche INT_SPK	L'amplificateur de puissance prend en charge la sortie double canal de haut-parleur 8 OH5 watts (4 broches, 1 * 4 broches, 2,0 mm)

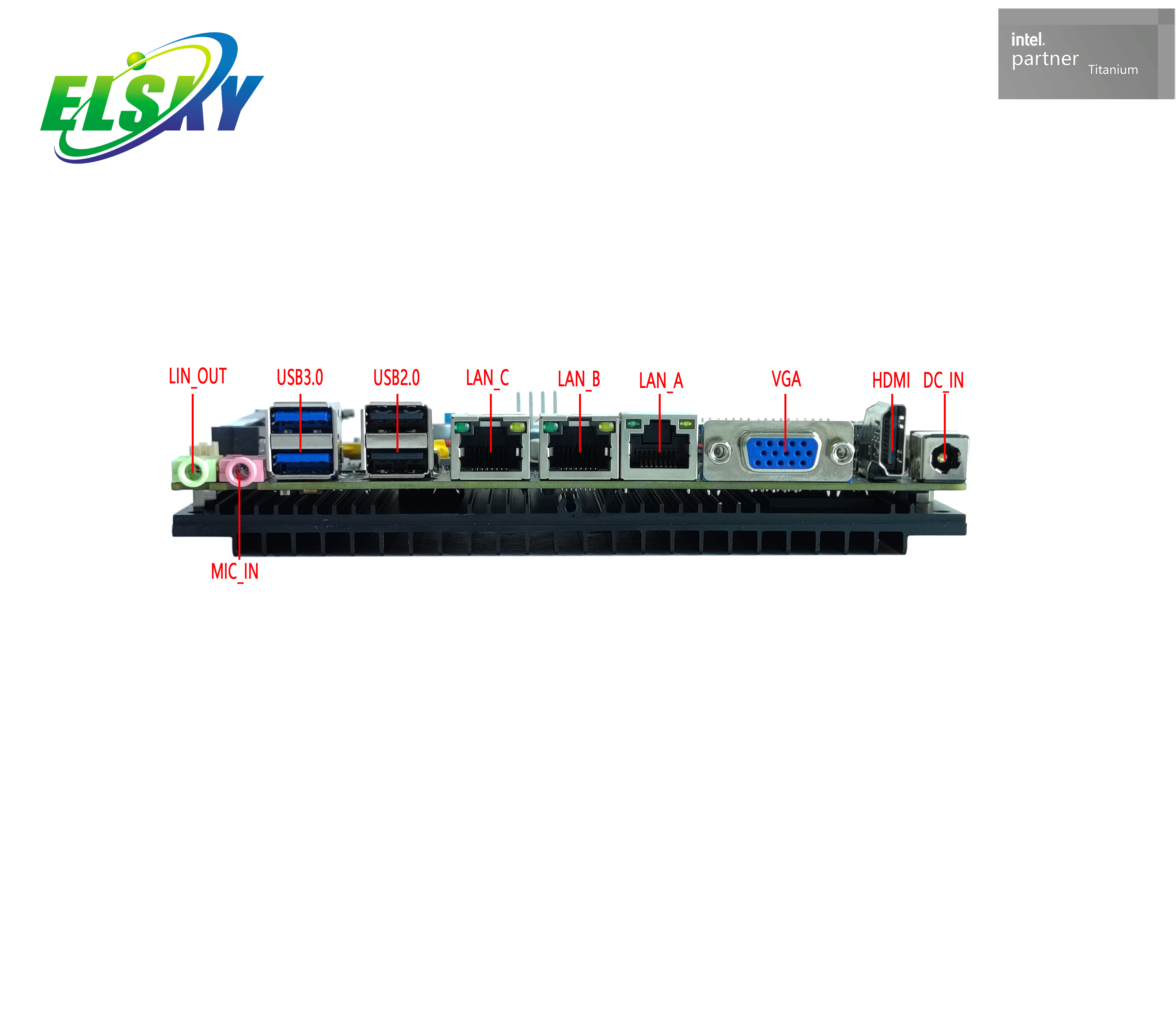

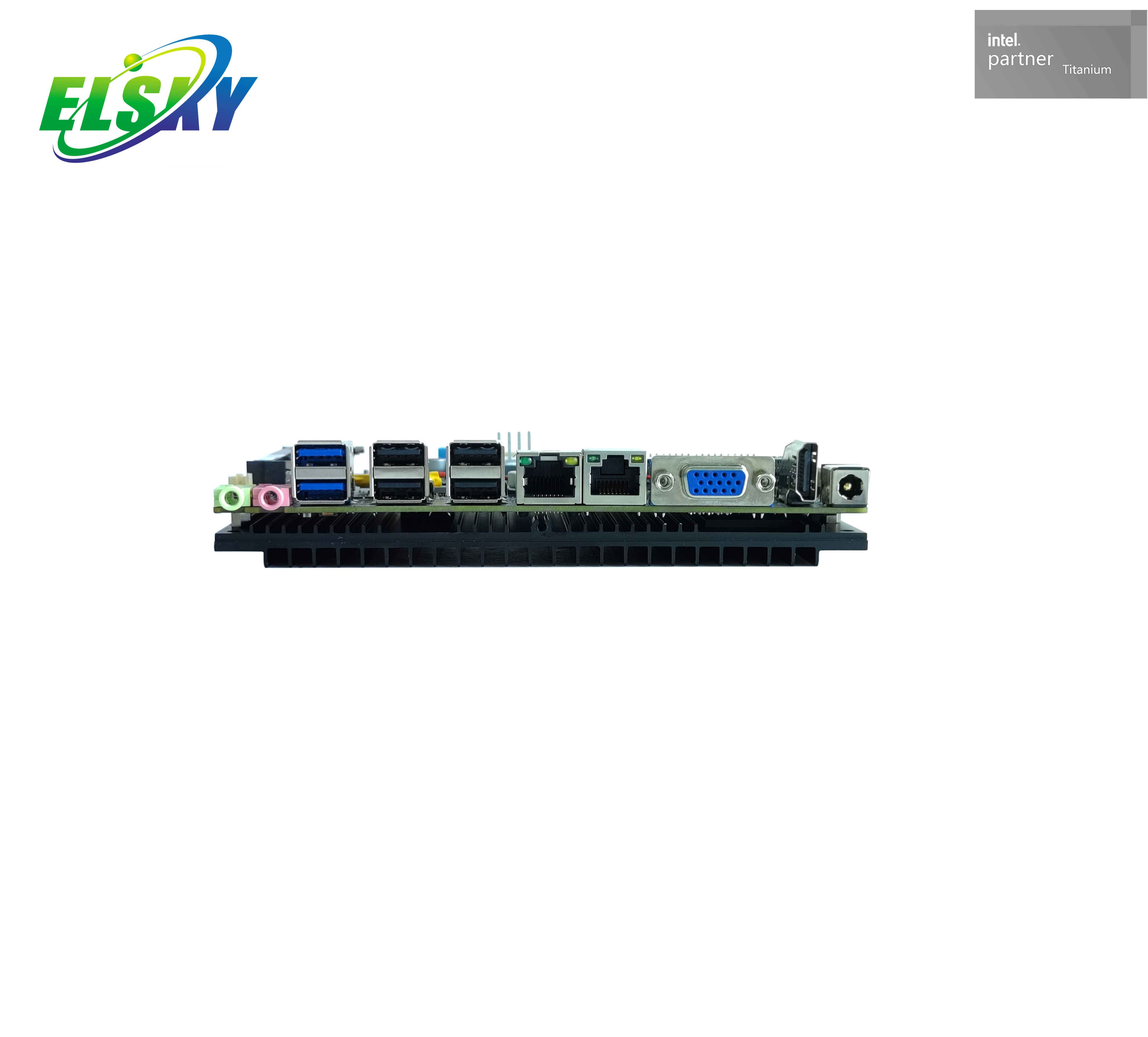

USB	2 * interfaces USB3.0	Un port USB3.0 standard est installé à l'arrière
	4 * interfaces USB2.0	Un port USB2.0 standard est installé à l'arrière
	1 * broche F_USB1	Broches USB2.0 avant, un ensemble de 2 * USB2.0 (9 broches, 2 * 5 broches, 2,0 mm)
	1 * broche F_USB2	Broches USB2.0 avant, un ensemble de 2 * USB2.0 (9 broches, 2 * 5 broches, 2,0 mm)
	Le signal USB pour Mini-PCIE et F_USB2 2/4/6/8/10 sont facultatifs. Par défaut, le Mini-PCIE n'a pas de signal USB
Fonction de commutation	1 * broche F_PANEL	Interrupteur, indicateur d'alimentation, indicateur de disque dur, broche de redémarrage (9 broches, 2*5 broches, 2,0 mm)
	1 * broche AUTO_SW	Prend en charge la mise sous tension et la mise sous tension du contrôle matériel (3 broches, 1 * 3 broches, 2,0 mm)
Autres E/S	Broche COM1	Port Com, RS232, RS422 ou RS485 en option (9 broches, 2*5 broches, 2,0 mm)
	Broche COM2	Comport, prenant en charge la norme RS232 (9 broches, 2 * 5 broches, 2,0 mm)
	COM3 ~ 6 broches	Comport, prenant en charge la norme RS232 (39 broches, 2 x 20 broches, 2,0 mm).
	1 * JPCOM1/2 broches	Contrôle COM1/2 broches 9 tension 0 V/5 V/12 V en option (6 broches, 2 x 3 broches, 2,0 mm).
	1 * emplacement SIM	Prise en charge de la carte SIM, 3G/4G nécessite une carte SIM
	1 * broche CLR_CMOS	Broches de réinitialisation et de décharge de la carte mère (2 broches, 1*2 broches, 2,0 mm)
	1 * broche CPU_FAN	Broches du ventilateur du processeur : pleine vitesse, le contrôle de la température n'est pas pris en charge (3 broches, 1 x 3 broches, 2,54 mm).
	1 * broche J_GPIO	Broche de contrôle GPIO (10 broches, 2 x 5 broches, 2,0 mm).
Environnement opérationnel	Température de fonctionnement : -10 ℃ ~ 60 ℃ ; Humidité de fonctionnement : 5 % à 95 % d'humidité relative, pas de condensation.
BIOS	AMI BIOS prend en charge la mise sous tension et sous tension, la mise sous tension programmée et l'identification intelligente des périphériques de mise sous et hors tension à distance
Chien de garde	Programmation du chien de garde, prise en charge de la fonction de réinitialisation matérielle (niveau 256, 0 ~ 255 secondes)
Système d'exploitation	Compatible avec Windows 10, Windows 11, Linux, etc.

FAQ

Interface d'alimentation :

Interface CC : 5,5 x 2,5 mm, avec possibilité de passer à une interface ATX 4 broches.

Exigences d'alimentation : prend en charge l'entrée 12 V uniquement, avec une alimentation recommandée de 12 V 7 A ou plus. La consommation électrique à pleine charge est d’environ 60 W.

 Interface d'affichage :

Prend en charge VGA, HDMI, LVDS/EDP pour les configurations à affichage simple, double ou triple.

HDMI 1.4 prend en charge la sortie 4K à 4096/3840*2160 à 30 Hz.

Signal LVDS/EDP : La valeur par défaut est LVDS, mais peut être commutée sur EDP avec partage de broches ; EDP ​​utilise un rétroéclairage séparé.

 Mini-PCIE :

Port MSATA : prend en charge les disques SATA par défaut ; peut être modifié pour prendre en charge le WiFi en changeant le signal SATA en PCIe.

Port mini-PCIE : prend en charge les signaux PCIe par défaut et peut coexister avec les signaux USB pour prendre en charge les modules 4G, Bluetooth ou WiFi après modification.

Interface USB :

Ports : 10 ports USB par défaut (2x USB 3.0, 8x USB 2.0), avec 9 ports lors de la prise en charge de la 4G/Bluetooth.

Alimentation : tous les ports USB sont par défaut réglés sur l'alimentation S (pas d'alimentation après l'arrêt), mais les ports USB externes peuvent être réglés sur l'alimentation A (sous tension après l'arrêt). Les broches USB intégrées ne prennent pas en charge l'alimentation A.

 Ports COM :

Prend en charge 6 ports COM, COM1 étant configurable pour RS232/422/485 via le BIOS.

Configuration COM1/2 broches : prend en charge les paramètres d'alimentation pour 0 V/5 V/12 V.

 Réseau:

Double Gigabit Ethernet : la configuration par défaut est Intel i225-LM ; 3 ou 4 cartes réseau Gigabit en option.

Prise en charge POE : non modifiable.

 Carte son :

Audio : carte son Realtek ALC897 HD intégrée avec sortie audio 6 canaux. Pas de support de carte son USB.

 Spécifications du processeur :

Prend en charge les processeurs Intel Core de 8e et 10e génération, avec des fréquences de base allant de 1,1 GHz à 2,1 GHz et des fréquences turbo jusqu'à 4,9 GHz.

Le TDP pour tous les processeurs est de 15 W et la consommation électrique à pleine charge est d'environ 60 W.

 Spécifications supplémentaires :

Taille de la carte mère : 165 mm x 115 mm x 31 mm.

Prise en charge de la mémoire : 1 emplacement DDR4 prenant en charge jusqu'à 32 Go.

Chipset : prise en charge des chipsets Haswell-U et Broadwell-U.

 Options d'affichage :

VGA, HDMI, LVDS : prend en charge des résolutions jusqu'à 4K, avec VGA offrant jusqu'à 1920 x 1080 à 60 Hz et HDMI jusqu'à 4096 x 2160 à 30 Hz.

 Réseau et stockage :

Interfaces réseau : plusieurs options LAN (2, 3 ou 4 ports Ethernet Gigabit).

Stockage : prend en charge les interfaces MSATA, SATA, avec des vitesses allant jusqu'à 6 Gbit/s pour SATA3.0.

Prise en charge 4G : via une interface mini-PCIE.

 Environnement opérationnel :

Plage de température : -10°C à 60°C.

Humidité : 5% à 95% d'humidité relative (sans condensation).

BIOS et chien de garde :

BIOS : prend en charge des fonctionnalités telles que la mise sous tension, la mise sous tension programmée et l'identification des appareils à distance.

Chien de garde : prise en charge de la réinitialisation du matériel avec des intervalles programmables (0 à 255 secondes).

 Prise en charge du système d'exploitation :

Compatible avec Windows 10, Windows 11 et Linux
