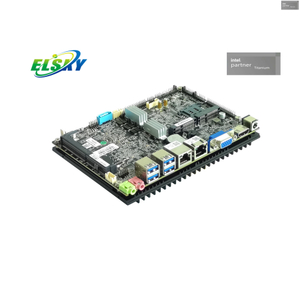

Tamaño de la placa base: 4 pulgadas; 165*115*31mm
Aplicación: máquina industrial
CPU: Intel 8gen, 10gen core i3 i5 i7
| Disponibilidad: | |
|---|---|
| Cantidad: | |

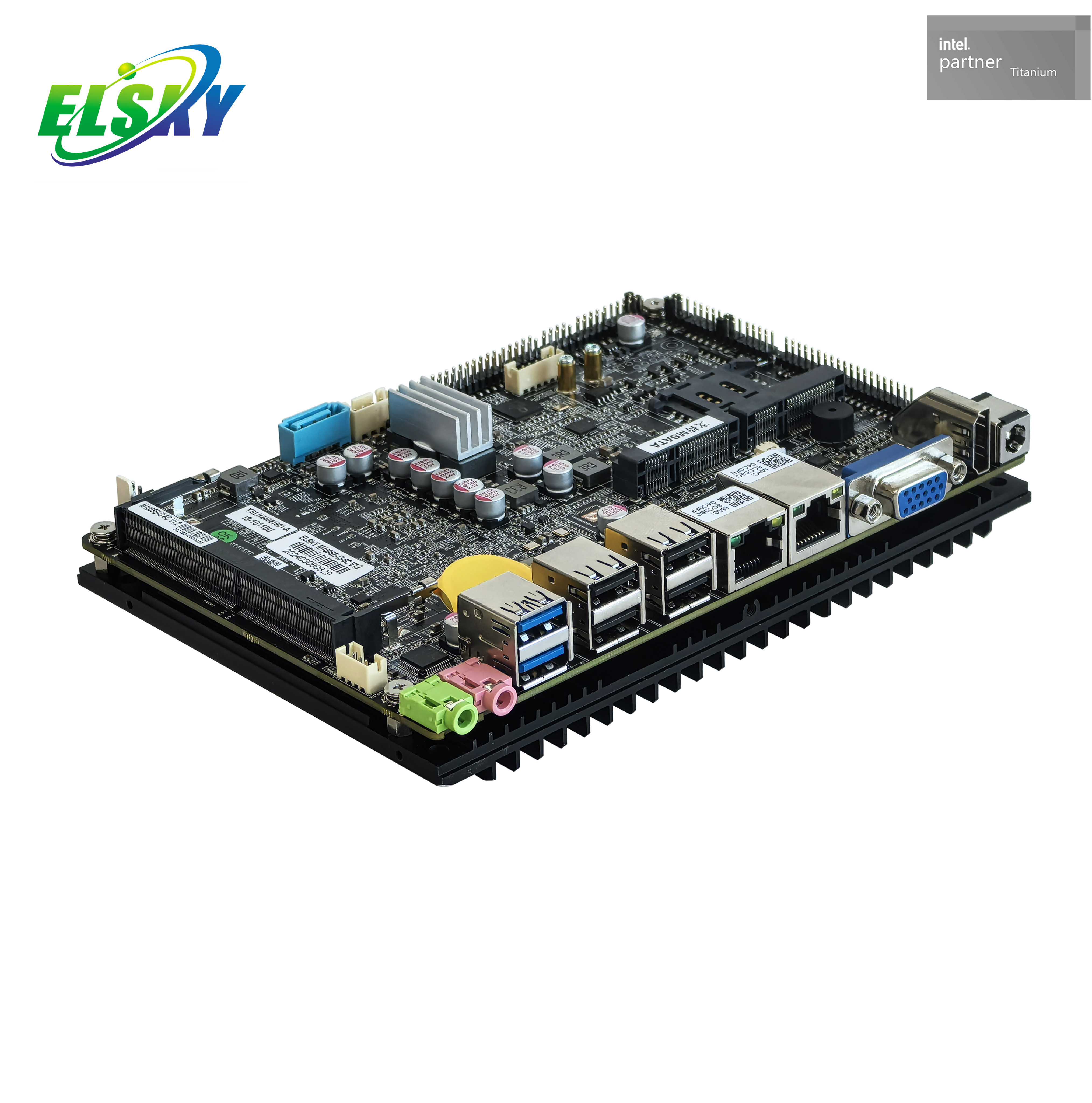

M100SE
ELSKY
Característica:
Interfaz de fuente de alimentación:
La especificación de la interfaz CC de la placa base es 5,5*2,5 y la fuente de alimentación se puede cambiar a una interfaz TX de 4 pines;
La placa base solo admite fuente de alimentación de 12 V. El consumo de energía a carga completa es de aproximadamente 60 W, se recomienda una fuente de alimentación de 12 V 7 A o superior;
Interfaz de visualización:
1, la placa base VGA, HDMI, LVDS/EDP admite pantalla única, replicación de pantalla doble/triple pantalla, extensión de pantalla doble/triple, pantalla única DOS;
2, la placa base admite interfaz HDMI vertical 1,4, admite salida 4K; Resolución de soporte 4096/3840*2160@30Hz;
3, la placa base LVDS y EDP señalan dos opciones, la compatibilidad predeterminada con LVDS, se puede cambiar para admitir EDP, uso compartido de pines, EDP con línea de pantalla de EDP-B (retroiluminación de 20 pines independiente);
Mini-PCIE:
De forma predeterminada, el puerto MSATA de la placa base admite discos SATA. No hay señal USB y no se puede cambiar para que coexista con la señal USB, la señal SATA se puede cambiar a señal PCIE, después del cambio para admitir el módulo WiFi;
De forma predeterminada, el puerto Mini-PCIE de la placa base tiene señales PCIE pero no señales USB. De forma predeterminada, solo se admite el módulo WIFI. Puede coexistir con señales USB y admitir módulos 4G/Bluetooth/WIFI después de la modificación. El pin 2/4/6/8/10 F_USB2 no tiene señal y la interfaz Mini-PCIE no puede cambiar las señales SATA.
Interfaz USB:
La placa base admite 10 USB (2*USB3.0, 8*USB2.0) de forma predeterminada y 9 USB después de cambiar para admitir 4G/Bluetooth;
Todos los puertos y pines USB de la placa base tienen alimentación S predeterminada (sin alimentación después del apagado), los puertos USB externos se pueden cambiar a alimentación A (alimentación después del apagado), los pines USB integrados no pueden cambiar la alimentación A;
Puerto COM:
La placa base admite 6 puertos COM, soporte predeterminado RS232; COM1 admite RS232/422/485 opcional, que se configura a través del BIOS (página 21).
La placa base COM1/2 pin 9 se puede configurar a través de JPCOM1/2 power 0V/5V/12V, el valor predeterminado es 0V;
Tarjeta de red:
La placa base admite tarjeta de red Intel i225-LM dual gigabit, tarjeta de red de tres gigabit, tarjeta de red de cuatro gigabit opcional; La fuente de alimentación POE no se puede cambiar.
Tarjeta de sonido:
La placa base admite la tarjeta de sonido Realtek de forma predeterminada, no la tarjeta de sonido USB;
Información de la CPU
de CPU especificaciones |
de CPU marca |
de CPU modelo |
Frecuencia básica |
Frecuencia turbo |
de la CPU TDP (W) |
Consumo de energía a carga completa ( W ) |
8gen I3 |
centro |
8145U |
Doble núcleo 2,1G |
3,9G |
15 |
60 |
8gen I5 |
centro |
8365U |
Cuatro núcleos 1,6G |
4,1G |
15 |
60 |
8265U |
Cuatro núcleos 1,6G |
3,9G |
15 |
60 |
||
8gen I7 |
centro |
8665U |
Cuatro núcleos 1,9G |
4,8G |
15 |
60 |
10gen I3 |
centro |
10110U |
Doble núcleo 2,1G |
4,1G |
15 |
60 |
10gen I5 |
centro |
10310U |
Cuatro núcleos 1,7G |
4,4G |
15 |
60 |
centro |
10210U |
Cuatro núcleos 1,6G |
4,2G |
15 |
60 |
|
10gen I7 |
centro |
10510U |
Cuatro núcleos 1,8G |
4,9G |
15 |
60 |
centro |
10610U |
Cuatro núcleos 1,8G |
4,9G |
15 |
60 |
|
centro |
10810U |
Seis núcleos 1,1G |
4,9G |
15 |
60 |
|
centro |
10710U |
Seis núcleos 1,1G |
4,7G |
15 |
60 |
Especificación
Tamaño de la placa base |
Placa base de 4 pulgadas: 165 mm (largo) x 115 mm (ancho) x 31 mm (alto). |
|
Procesador CPU |
Admite CPU de 8 generaciones hiskey L ake : I3-8145U , I5-8265U, I7-8665U, etc. |
|
Admite CPU C omet L ake de 10 generación : I3-10110U, I5-10210U , I7-10510U , etc. |
||
conjunto de chips |
Haswell-U, Broadwell-Uchipset de alta velocidad |
|
Fuerza |
1*DC_IN Puede cambiar a 1 * ATX (4 pines) |
El diámetro interior del cabezal de CC es de 2,5 mm y admite 12 V. El consumo de energía a plena carga de la placa base es de aproximadamente 60W. Se recomienda una fuente de alimentación de 12V7A o superior |
Memoria |
1 * ranuras de memoria NB-DDR4 que admiten memoria de 2133 MHZ, 2400 MHZ y 2666 MHz, hasta 32 GB |
|
Mostrar |
Tarjeta gráfica Hypercore Intel UHD Graphics integrada, compatible con pantalla única, copia de pantalla doble/triple pantalla, extensión de pantalla doble/triple, pantalla única DOS |
|
1 * interfaz VGA DB15 |
Resolución de soporte 1920*1080@60Hz |
|
1 * pin VGA_OUT |
Resolución de soporte 1920 * 1200 @ 60 Hz (12 pines, 1 * 12 pines, 2,0 mm) |
|
1 * interfaz HDMI 1,4 |
Soporta resolución 4K 4096/3840 * 2160@30Hz |
|
1 * pin LVDS |
Resolución de soporte 1920*1080@60Hz (30 pines, 2*15 pines, 2,0 mm) |
|
1 * pin LVDS_PWR |
Pin de control de voltaje LVDS (6 pines, 2*3 pines, 2,0 mm) |
|
1 * pin INVERTIDO |
Pines de control de retroiluminación LVDS (6 pines, 1*6 pines, 2,0 mm) |
|
La placa base LVDS y EDP señalan dos opciones, la compatibilidad predeterminada con LVDS, se puede cambiar para admitir EDP y compartir pines. |
||
Red |
2*LAN/3*LAN/4*LAN |
Es compatible con i chips adaptadores de red Intel V 226-gigabit y admite activación de red y arranque sin disco PXE. |
1*4G_MPCIE interfaz |
Admite WIFI, se puede cambiar para admitir 3G/4G/ Bluetooth /WIFI, etc. |
|
disco duro |
1 * interfaz MSATA |
Compatible con MINI_SATA, compatible con MSATA3.0 |
1 * interfaz SATA1 |
Interfaz de disco duro SATA3.0 estándar, velocidad máxima de transmisión 6,0 Gbps |
|
1 * pin SATA_PWR |
Los pines de alimentación del disco duro proporcionan alimentación de 5 V o 12 V. (4 pines, 1*4 pines, 2,54 mm) |
|
Función de sonido |
Decodificador de audio digital Realtek ALC897 HD integrado con controlador de audio de alta fidelidad de 6 canales |
|
1*interfaz LINE_OUT |
Soporte de salida de audio (verde) |
|
1 * interfaz MIC_IN |
Admite entrada de micrófono (rosa) |
|
1 * pin INT_SPK |
El amplificador de potencia admite salida de doble canal de altavoz de 8 OH5 vatios (4 pines, 1 * 4 pines, 2,0 mm) |
|
USB |
2 * interfaz USB3.0 |
Un puerto USB3.0 estándar está instalado en la parte trasera |
4 * interfaz USB2.0 |
Un puerto USB 2.0 estándar está instalado en la parte trasera |
|
1 * F_USB1 pin |
Pines USB2.0 frontales, un conjunto de 2 * USB2.0 (9 pines, 2 * 5 pines, 2,0 mm) |
|
1 pin F_USB2. |
Pines USB2.0 frontales, un conjunto de 2 * USB2.0 (9 pines, 2 * 5 pines, 2,0 mm) |
|
La señal USB para Mini-PCIE y F_USB2 2/4/6/8/10 son opcionales. Por defecto, Mini-PCIE no tiene señal USB |
||
Función de conmutación |
1 * pin F_PANEL |
Interruptor, indicador de encendido, indicador de disco duro, pin de reinicio (9 pines, 2*5 pines, 2,0 mm) |
1 * clavija AUTO_SW |
Admite encendido y encendido de control de hardware (3 pines, 1 * 3 pines, 2,0 mm) |
|
Otras E/S |
clavija COM1 |
Puerto COM, RS232, RS422 o RS485 opcional (9 pines, 2*5 pines, 2,0 mm) |
clavija COM2 |
Comport, compatible con el estándar RS232 (9 pines, 2*5 pines, 2,0 mm) |
|
COM3~6 pines |
Puerto compatible con RS232 estándar (39 pines, 2 x 20 pines, 2,0 mm) |
|
1 * JPCOM1/2 pines |
Control COM1/2 pin 9 Voltaje 0V/5V/12V Opcional (6 pines, 2*3 pines, 2,0 mm) |
|
1 * ranura SIM |
Admite tarjeta SIM, 3G/4G necesita tarjeta SIM |
|
1 * pin CLR_CMOS |
Pines de reinicio y descarga de la placa base (2 pines, 1 * 2 pines, 2,0 mm) |
|
1 * pin CPU_FAN |
Pines del ventilador de la CPU: velocidad máxima, no se admite control de temperatura (3 pines, 1*3 pines, 2,54 mm) |
|
1 * pin J_GPIO |
Pin de control GPIO (10 pines, 2*5 pines, 2,0 mm) |
|
Entorno operativo |
Temperatura de funcionamiento: -10 ℃ ~ 60 ℃; Humedad de funcionamiento: 5% a 95% de humedad relativa, sin condensación |
|
BIOS |
AMI BIOS admite encendido y encendido, encendido temporizado e identificación inteligente de dispositivos de encendido y apagado remotos |
|
perro guardián |
Programación Watch Dog, función de reinicio de hardware compatible (nivel 256, 0 ~ 255 segundos) |
|
SO |
Compatible con Windows 10, Windows 11, Linux, etc. |
|
Preguntas frecuentes
Interfaz de fuente de alimentación:
Interfaz CC: 5,5 x 2,5 mm, con opción de cambiar a una interfaz ATX de 4 pines.
Requisitos de energía: solo admite entrada de 12 V, con una fuente de alimentación recomendada de 12 V 7 A o superior. El consumo de energía a plena carga es de alrededor de 60W.
Interfaz de visualización:
Admite VGA, HDMI, LVDS/EDP para configuraciones de pantalla simple, doble o triple.
HDMI 1.4 admite salida 4K a 4096/3840*2160@30Hz.
Señal LVDS/EDP: El valor predeterminado es LVDS, pero se puede cambiar a EDP compartiendo pin; EDP utiliza una luz de fondo separada.
Mini-PCIE:
Puerto MSATA: Admite discos SATA de forma predeterminada; Se puede modificar para admitir WiFi cambiando la señal SATA a PCIe.
Puerto mini-PCIE: admite señales PCIe de forma predeterminada y puede coexistir con señales USB para admitir módulos 4G, Bluetooth o WiFi después de la modificación.
Interfaz USB:
Puertos: 10 puertos USB de forma predeterminada (2x USB 3.0, 8x USB 2.0), con 9 puertos cuando admite 4G/Bluetooth.
Alimentación: Todos los puertos USB tienen de forma predeterminada alimentación S (no hay alimentación después del apagado), pero los puertos USB externos se pueden configurar en alimentación A (se encienden después del apagado). Los pines USB incorporados no admiten alimentación A.
Puertos COM:
Admite 6 puertos COM, siendo COM1 configurable para RS232/422/485 a través de BIOS.
Configuración de pines COM1/2: Admite configuraciones de energía para 0V/5V/12V.
Red:
Ethernet Gigabit dual: la configuración predeterminada es Intel i225-LM; NIC opcionales de 3 o 4 Gigabit.
Soporte POE: No modificable.
Tarjeta de sonido:
Audio: Tarjeta de sonido Realtek ALC897 HD integrada con salida de audio de 6 canales. No hay soporte para tarjeta de sonido USB.
Especificaciones de la CPU:
Admite CPU Intel Core de octava y décima generación, con frecuencias base que van desde 1,1 GHz a 2,1 GHz y frecuencias turbo de hasta 4,9 GHz.
El TDP para todas las CPU es de 15 W y el consumo de energía a carga completa es de aproximadamente 60 W.
Especificaciones adicionales:
Tamaño de la placa base: 165 mm x 115 mm x 31 mm.
Soporte de memoria: 1 ranura DDR4 que admite hasta 32 GB.
Conjunto de chips: compatibilidad con conjuntos de chips Haswell-U y Broadwell-U.
Opciones de visualización:
VGA, HDMI, LVDS: Admite resoluciones de hasta 4K, VGA ofrece hasta 1920 x 1080 a 60 Hz y HDMI hasta 4096 x 2160 a 30 Hz.
Red y almacenamiento:
Interfaces de red: múltiples opciones de LAN (2, 3 o 4 puertos Gigabit Ethernet).
Almacenamiento: Admite interfaces MSATA, SATA, con velocidades de hasta 6 Gbps para SATA3.0.
Soporte 4G: A través de una interfaz mini-PCIE.
Entorno operativo:
Rango de temperatura: -10°C a 60°C.
Humedad: 5% a 95% de humedad relativa (sin condensación).
BIOS y perro guardián:
BIOS: admite funciones como encendido, encendido programado e identificación remota de dispositivos.
Watchdog: soporte de reinicio de hardware con intervalos programables (0-255 segundos).
Soporte de sistema operativo:
Compatible con Windows 10, Windows 11 y Linux
