Recurso:
Interface de fonte de alimentação:
A especificação da interface DC da placa-mãe é 5,5 * 2,5 e a fonte de alimentação pode ser alterada para interface TX de 4 pinos;
A placa-mãe suporta apenas fonte de alimentação de 12V. O consumo de energia em carga total é de cerca de 60 W, recomenda-se fonte de alimentação 12V7A ou superior;
Interface de exibição:
1, placa-mãe VGA, HDMI, LVDS/EDP suporta exibição única, exibição dupla/replicação de exibição tripla, exibição dupla/extensão de exibição tripla, exibição única DOS;
2, a placa-mãe suporta interface HDMI vertical 1.4, suporta saída 4K; Resolução de suporte 4096/3840*2160@30Hz;
3, a placa-mãe LVDS e EDP sinalizam duas opções, o suporte padrão LVDS, pode ser alterado para suportar EDP, compartilhamento de pinos, EDP com linha de tela EDP-B (luz de fundo de 20Pin independente separada);
Mini-PCIE:
Por padrão, a porta MSATA na placa-mãe suporta discos SATA. Nenhum sinal USB e não pode ser alterado para coexistir com o sinal USB, o sinal SATA pode ser alterado para sinal PCIE, após a mudança para suportar o módulo WiFi;
Por padrão, a porta Mini-PCIE na placa-mãe possui sinais PCIE, mas não possui sinais USB. Por padrão, apenas o módulo WIFI é compatível. Ele pode coexistir com sinais USB e suportar módulos 4G/Bluetooth/WIFI após modificação. O pino 2/4/6/8/10 F_USB2 não tem sinal e a interface Mini-PCIE não pode alterar os sinais SATA.
Interface USB:
A placa-mãe suporta 10USB (2*USB3.0, 8*USB2.0) por padrão e 9USB após mudar para suporte 4G/Bluetooth;
Todas as portas USB e pinos na placa-mãe padrão de alimentação S (sem energia após o desligamento), portas USB externas podem ser alteradas para alimentação A (alimentação após desligamento), os pinos USB integrados não podem alterar a alimentação A;
Porta COM:
Placa-mãe suporta porta 6 * COM, suporte padrão RS232; COM1 suporta RS232/422/485 opcional, que é configurado através do BIOS (página 21).
O pino 9 da placa principal COM1/2 pode ser configurado através da alimentação JPCOM1/2 0V/5V/12V, o padrão é 0V;
Placa de rede:
A placa-mãe suporta placa de rede Intel i225-LM dual gigabit, placa de rede de três gigabits, placa de rede de quatro gigabits opcional; A fonte de alimentação POE não pode ser alterada.
Placa de som:
A placa-mãe suporta placa de som Realtek por padrão, não placa de som USB;
Informações da CPU
da CPU Especificação |
da CPU Marca |
de CPU Modelo |
Frequência Base |
Frequência Turbo |
da CPU TDP （W） |
Consumo de energia em carga total ( W ) |
8 geração I3 |
essencial |
8145U |
Núcleo duplo 2.1G |
3,9G |
15 |
60 |
8ª geração eu5 |
essencial |
8365U |
Quad-core 1.6G |
4.1G |
15 |
60 |
8265U |
Quad-core 1.6G |
3,9G |
15 |
60 |
8 geração I7 |
essencial |
8665U |
Quad-core 1.9G |
4,8G |
15 |
60 |
10 geração I3 |
essencial |
10110U |
Núcleo duplo 2.1G |
4.1G |
15 |
60 |
10 geração I5 |
essencial |
10310U |
Quad-core 1.7G |
4.4G |
15 |
60 |
essencial |
10210U |
Quad-core 1.6G |
4,2G |
15 |
60 |
10 geração I7 |
essencial |
10510U |
Quad-core 1.8G |
4,9G |
15 |
60 |
essencial |
10610U |
Quad-core 1.8G |
4,9G |
15 |
60 |
essencial |
10810U |
Seis núcleos 1.1G |
4,9G |
15 |
60 |
essencial |
10710U |
Seis núcleos 1.1G |
4,7G |
15 |
60 |

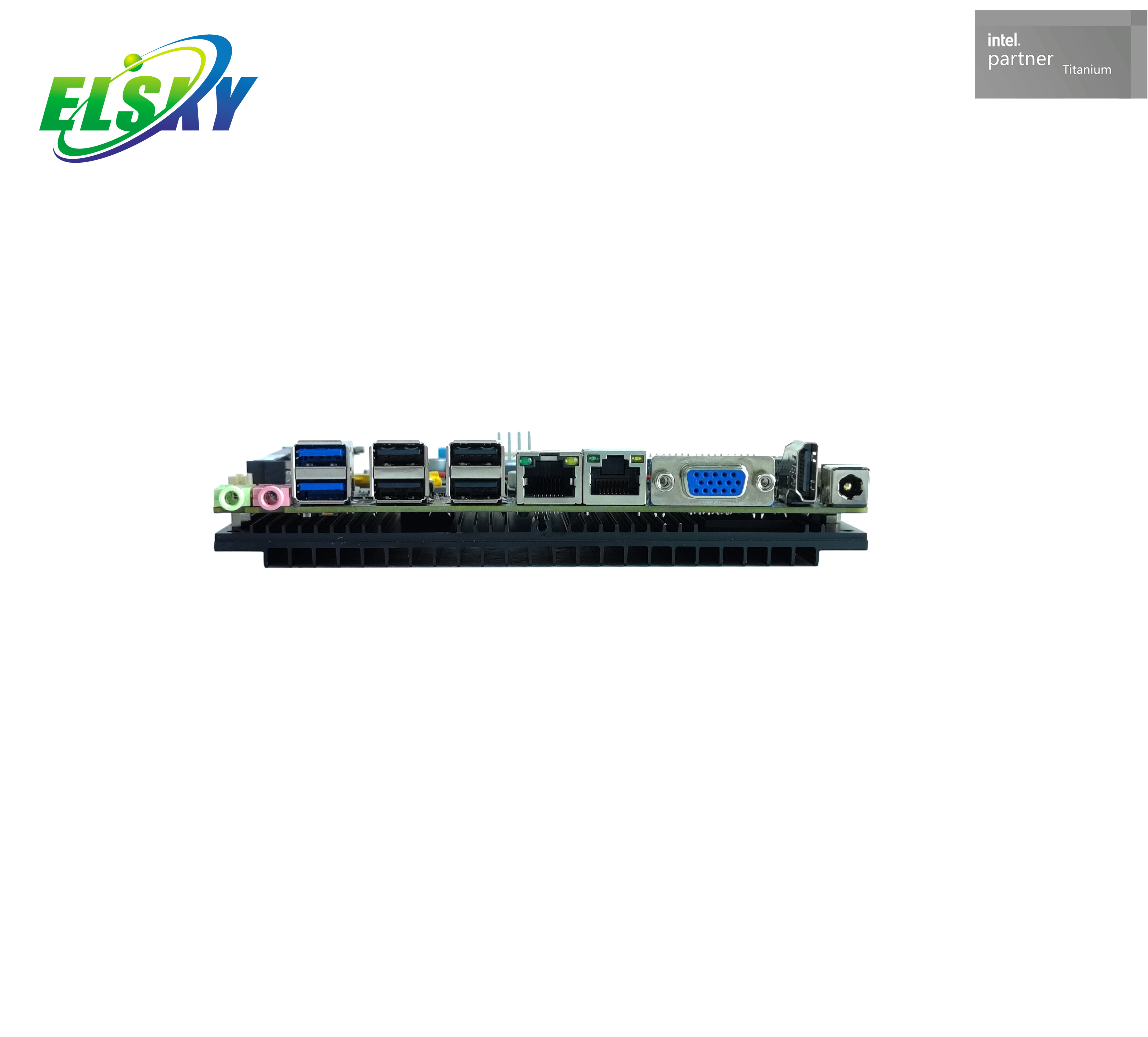

Sepcificação

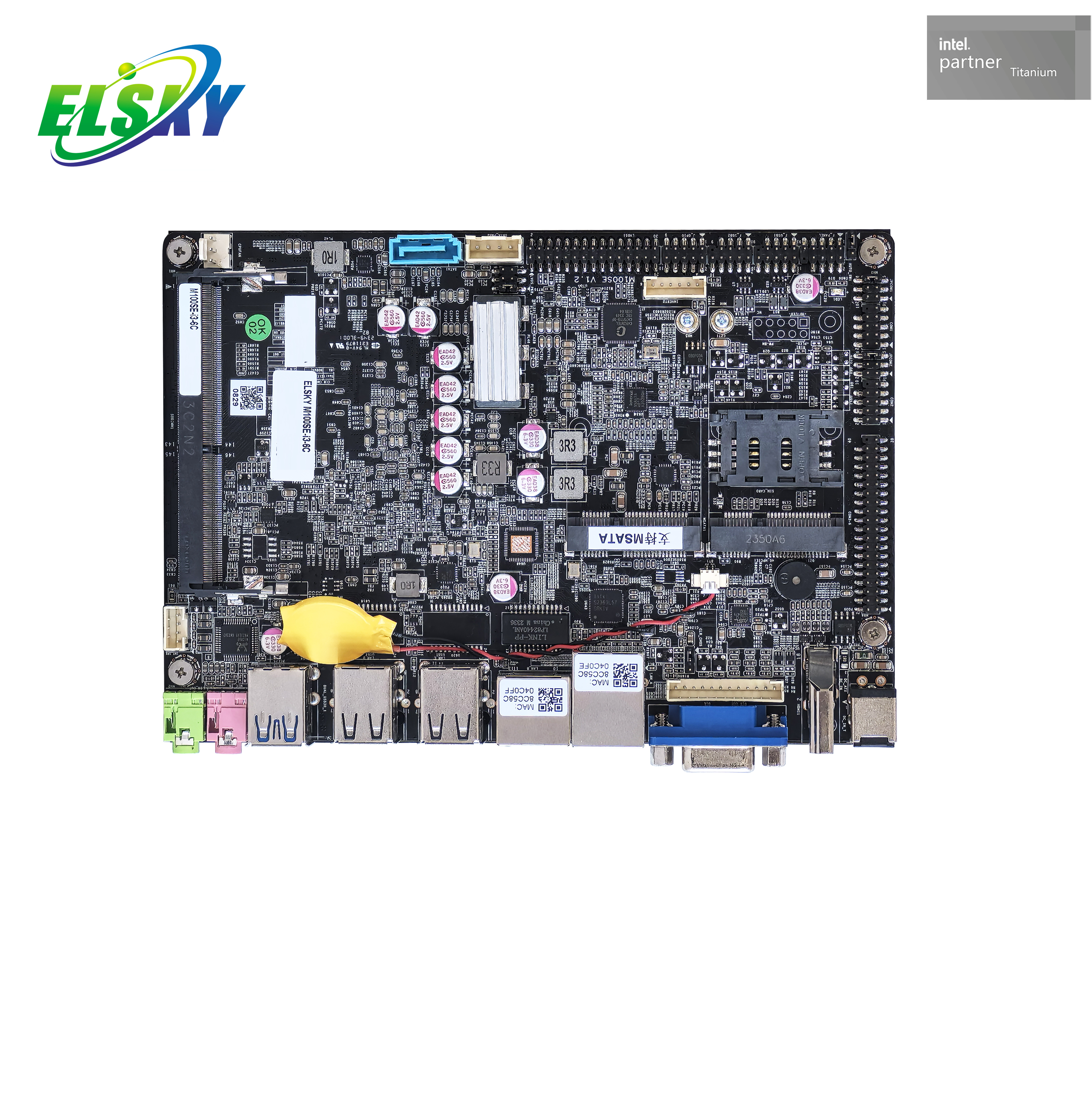

Tamanho da placa-mãe |
Placa-mãe de 4 polegadas 165 mm （L） * 115 mm （W） * 31mm （H） |
Processador CPU |
Suporta CPU Whiskey Lake de 8ª geração : I3-8145U , I5-8265U, I7-8665U etc. |
Suporta CPU C omet Lake de 10 gerações : I3-10110U, I5-10210U , I7-10510U etc. |
Chipset |
Haswell-U, Broadwell-U de alta velocidadechipset |
Poder |
1*DC_IN Pode mudar para 1 * ATX (4 pinos) |
O diâmetro interno da cabeça DC é 2,5 MM e suporta 12V O consumo de energia em carga total da placa-mãe é de cerca de 60W. Recomenda-se fonte de alimentação 12V7A ou superior |
Memória |
1 * slots de memória NB-DDR4 com suporte para memória de 2.133 MHz, 2.400 MHz e 2.666 MHz, até 32 GB |
Mostrar |
Placa gráfica hipercore Intel UHD Graphics integrada, suporte para exibição única, cópia de exibição dupla/exibição tripla, extensão de exibição dupla/exibição tripla, exibição única DOS |
1 * interface VGA DB15 |
Resolução de suporte 1920*1080@60Hz |
1 * pino VGA_OUT |
Resolução de suporte 1920 * 1200 @ 60 Hz (12 pinos, 1 * 12 pinos, 2,0 mm) |
1 * interface HDMI 1.4 |
Suporta resolução 4K 4096/3840 * 2160@30Hz |
1 * pino LVDS |
Resolução de suporte 1920 * 1080 @ 60 Hz (30 pinos, 2 * 15 pinos, 2,0 mm) |
1 * pino LVDS_PWR |
Pino de controle de tensão LVDS (6 pinos, 2 * 3 pinos, 2,0 mm) |
1 * pino INVERTER |
Pinos de controle de luz de fundo LVDS (6 pinos, 1 * 6 pinos, 2,0 mm) |
Mainboard LVDS e EDP sinalizam duas opções, o suporte padrão LVDS, pode ser alterado para suportar EDP, compartilhamento de pinos |

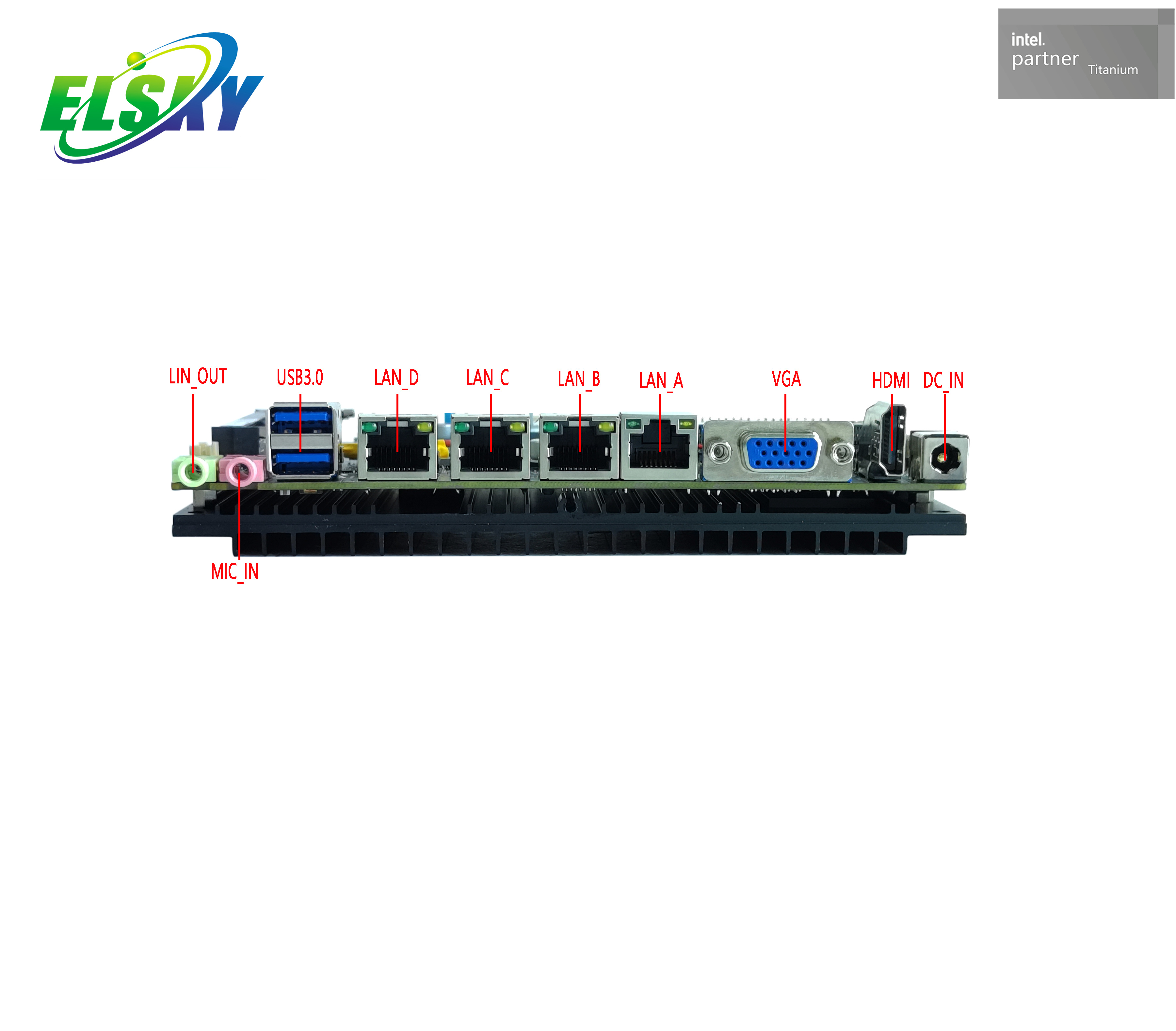

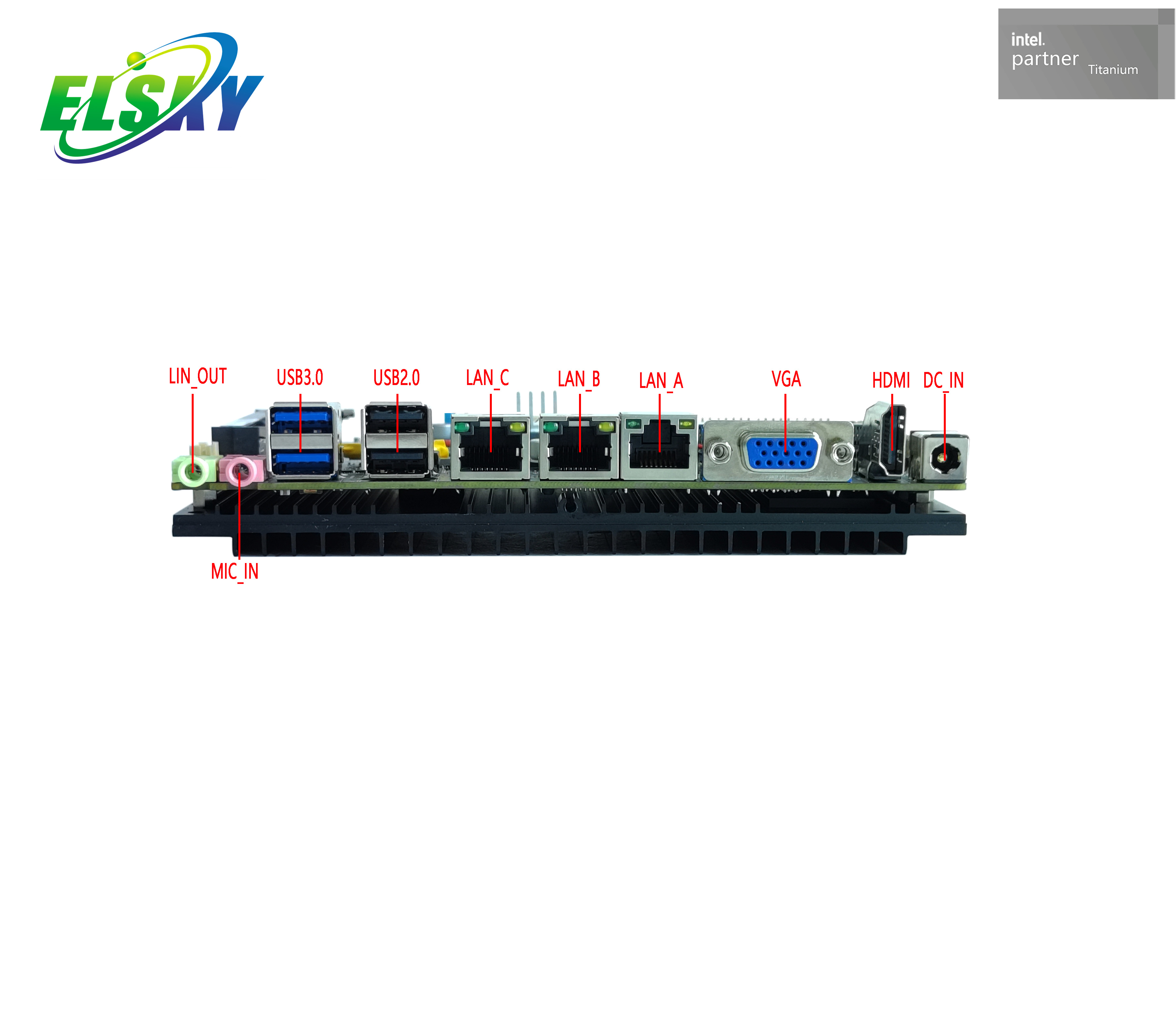

Rede |
2*LAN/3*LAN/4*LAN |
Ele suporta chips adaptadores de rede Intel . i 226-V gigabit e suporta ativação de rede e inicialização sem disco PXE |
1 * interface 4G_MPCIE |
Suporte WIFI, pode ser alterado para suportar 3G/4G/Bluetooth/WIFI, etc. |
Disco rígido |
1 * interface MSATA |
Suporte MINI_SATA, suporte MSATA3.0 |
1 * interface SATA1 |
Interface de disco rígido SATA3.0 padrão, velocidade máxima de transmissão de 6,0 Gbps |
1 * pino SATA_PWR |
Os pinos da fonte de alimentação do disco rígido fornecem alimentação de 5 V ou 12 V. (4 pinos, 1 * 4 pinos, 2,54 mm) |
Função de som |
Decodificador de áudio digital Realtek ALC897 HD integrado com controlador de áudio hi-fi de 6 canais |
1*interface LINE_OUT |
Suporte para saída de áudio (verde) |
1 * interface MIC_IN |
Suporte para entrada de microfone (rosa) |
1 * pino INT_SPK |
Suporte para amplificador de potência saída de canal duplo de alto-falante de 8 OH5 watts (4 pinos, 1 * 4 pinos, 2,0 mm) |
USB |
2 * interface USB3.0 |
Uma porta USB3.0 padrão está instalada na parte traseira |
4 * interface USB2.0 |
Uma porta USB 2.0 padrão está instalada na parte traseira |
1 * pino F_USB1 |
Pinos USB2.0 frontais, um conjunto de 2 * USB2.0 (9 pinos, 2 * 5 pinos, 2,0 mm) |
1 * pino F_USB2 |
Pinos USB2.0 frontais, um conjunto de 2 * USB2.0 (9 pinos, 2 * 5 pinos, 2,0 mm) |
O sinal USB para Mini-PCIE e F_USB2 2/4/6/8/10 são opcionais. Por padrão, o Mini-PCIE não possui sinal USB |
Função de comutação |
1 * pino F_PANEL |
Interruptor, indicador de energia, indicador de disco rígido, pino de reinicialização (9 pinos, 2 * 5 pinos, 2,0 mm) |
1 * pino AUTO_SW |
Suporta inicialização e inicialização de controle de hardware (3 pinos, 1 * 3 pinos, 2,0 mm) |

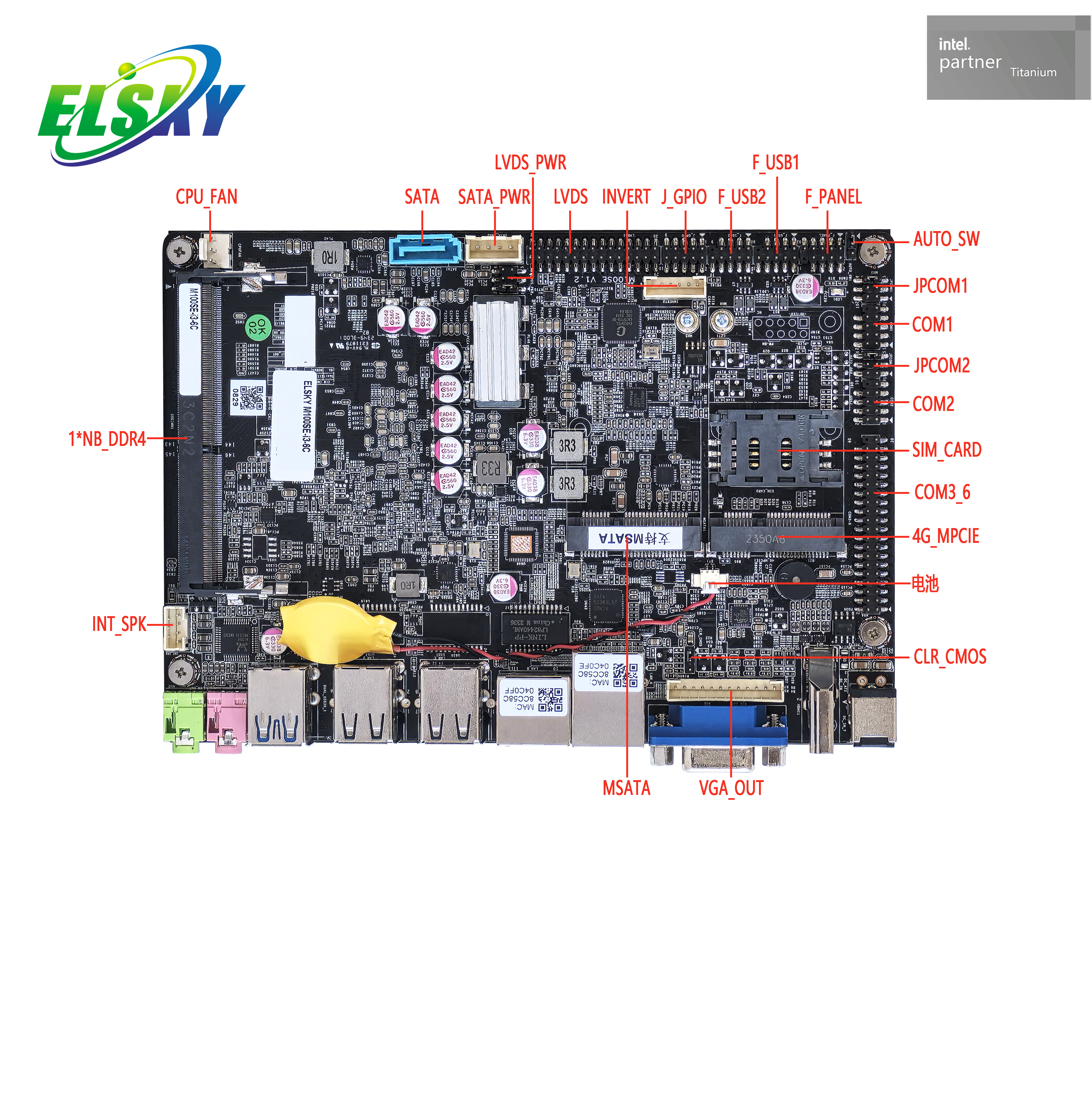

Outras E/S |
Pino COM1 |
Porta COM, RS232, RS422 ou RS485 opcional (9 pinos, 2 * 5 pinos, 2,0 mm) |
Pino COM2 |
Comport, suportando padrão RS232 (9 pinos, 2 * 5 pinos, 2,0 mm) |
COM3 ~ 6 pinos |
Comport, suportando padrão RS232 (39 pinos, 2 * 20 pinos, 2,0 mm) |
1 * pino jpcom1/2 |
Controle COM1 / 2 pinos 9 Tensão 0V / 5V / 12V opcional (6 pinos, 2 * 3 pinos, 2,0 mm) |
1 * slot SIM |
Suporte para cartão SIM, 3G/4G precisa de cartão SIM |
1 * pino CLR_CMOS |
Pinos de reinicialização e descarga da placa-mãe (2 pinos, 1 * 2 pinos, 2,0 mm) |
1 * pino CPU_FAN |
Pinos do ventilador da CPU: velocidade total, controle de temperatura não é suportado (3 pinos, 1 * 3 pinos, 2,54 mm) |
1 * pino J_GPIO |
Pino de controle GPIO (10 pinos, 2 * 5 pinos, 2,0 mm) |
Ambiente operacional |
Temperatura operacional: -10 ℃ ~ 60 ℃ ； Umidade operacional: 5% a 95% de umidade relativa, sem condensação |
BIOS |
AMI BIOS suporta inicialização e inicialização, inicialização cronometrada e identificação inteligente de dispositivos de inicialização e desligamento remotos |
Cachorro de guarda |
Assista à programação do cão, suporte à função de redefinição de hardware (nível 256, 0 ~ 255 segundos) |
SO |
Suporta Windows 10, Windows 11, Linux etc. |
Perguntas frequentes
Interface de fonte de alimentação:
Interface DC: 5,5 * 2,5 mm, com opção de alternar para uma interface ATX de 4 pinos.
Requisitos de energia: Suporta apenas entrada de 12V, com fonte de alimentação recomendada de 12V7A ou superior. O consumo de energia em carga total é de cerca de 60W.
Interface de exibição:
Suporta VGA, HDMI, LVDS/EDP para configurações de display único, duplo ou triplo.
HDMI 1.4 suporta saída 4K a 4096/3840*2160@30Hz.
Sinal LVDS/EDP: O padrão é LVDS, mas pode ser alternado para EDP com compartilhamento de pinos; EDP usa uma luz de fundo separada.
Mini-PCIE:
Porta MSATA: Suporta discos SATA por padrão; pode ser modificado para suportar WiFi alterando o sinal SATA para PCIe.
Porta Mini-PCIE: Suporta sinais PCIe por padrão e pode coexistir com sinais USB para suportar módulos 4G, Bluetooth ou WiFi após modificação.
Interface USB:
Portas: 10 portas USB por padrão (2x USB 3.0, 8x USB 2.0), com 9 portas ao suportar 4G/Bluetooth.
Alimentação: Todas as portas USB são padronizadas para alimentação S (sem energia após o desligamento), mas as portas USB externas podem ser configuradas para alimentação A (ligadas após o desligamento). Os pinos USB integrados não suportam alimentação A.
Portas COM:
Suporta 6 portas COM, sendo COM1 configurável para RS232/422/485 através do BIOS.
Configuração de pinos COM1/2: Suporta configurações de energia para 0V/5V/12V.
Rede:
Ethernet Gigabit Dupla:A configuração padrão é Intel i225-LM; NICs opcionais de 3 ou 4 Gigabit.
Suporte POE:Não alterável.
Placa de som:
Áudio: Placa de som Realtek ALC897 HD integrada com saída de áudio de 6 canais. Não há suporte para placa de som USB.
Especificações da CPU:
Suporta CPUs Intel Core de 8ª e 10ª geração, com frequências básicas variando de 1,1 GHz a 2,1 GHz e frequências turbo de até 4,9 GHz.
O TDP para todas as CPUs é de 15 W e o consumo de energia em carga total é de aproximadamente 60 W.
Especificações adicionais:
Tamanho da placa-mãe: 165 mm x 115 mm x 31 mm.
Suporte de memória: 1 slot DDR4 com suporte para até 32 GB.
Chipset: Suporte para chipset Haswell-U, Broadwell-U.
Opções de exibição:
VGA, HDMI, LVDS: Suporta resoluções de até 4K, com VGA oferecendo até 1920x1080 a 60 Hz e HDMI até 4096x2160 a 30 Hz.
Rede e armazenamento:
Interfaces de rede: Múltiplas opções de LAN (2, 3 ou 4 portas Gigabit Ethernet).
Armazenamento: Suporta interfaces MSATA, SATA, com velocidades de até 6 Gbps para SATA3.0.
Suporte 4G: Através de uma interface mini-PCIE.
Ambiente Operacional:
Faixa de temperatura: -10°C a 60°C.
Umidade: 5% a 95% de umidade relativa (sem condensação).
BIOS e Watchdog:
BIOS: Suporta recursos como inicialização, inicialização cronometrada e identificação remota de dispositivo.
Watchdog: Suporte para redefinição de hardware com intervalos programáveis (0-255 segundos).
Suporte ao sistema operacional:
Compatível com Windows 10, Windows 11 e Linux
