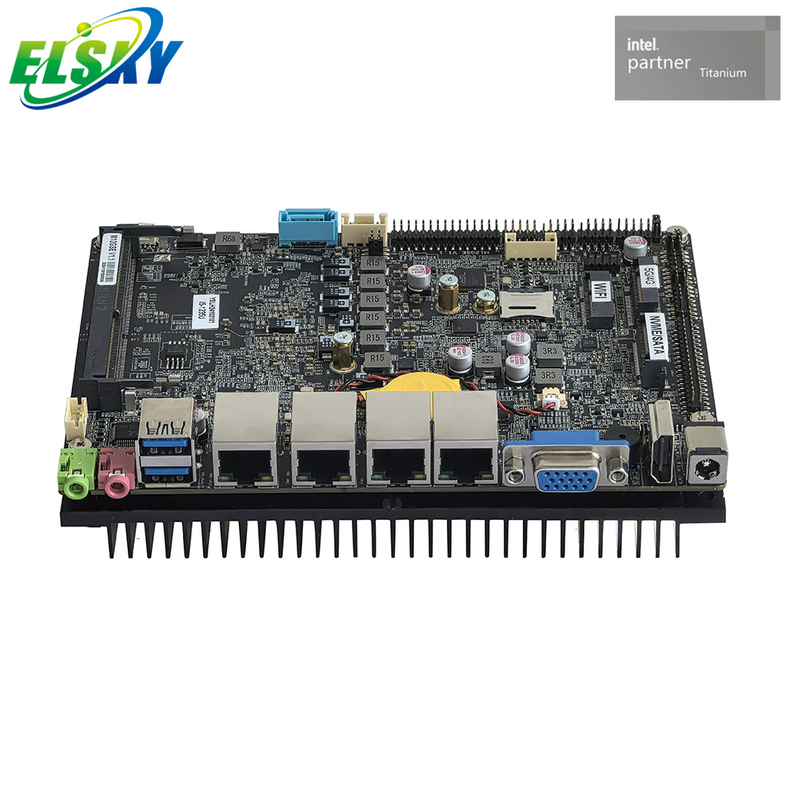

Versátil placa base con procesador de 4 pulgadas y 12.ª generación para dispositivos y cajas registradoras de autoservicio

Descripción general

La placa base versátil M12GSE es una solución adaptable y rica en funciones diseñada para satisfacer las diversas necesidades de diversos dispositivos informáticos. Desde mini PC compactos y sistemas de control industrial hasta centros multimedia, esta placa base ofrece una combinación equilibrada de rendimiento, conectividad y eficiencia energética. Su diseño modular y su amplia gama de componentes compatibles lo convierten en una opción flexible tanto para aplicaciones comerciales como de consumo, lo que permite a los usuarios construir sistemas adaptados a sus requisitos específicos.

Características

Amplia compatibilidad de componentes : la placa base M12GSE está diseñada para admitir una amplia variedad de procesadores, módulos de memoria y dispositivos de almacenamiento. Es compatible con CPU de bajo consumo y de alto rendimiento, lo que permite la creación de sistemas optimizados para diferentes escenarios de uso, desde servidores de medios domésticos energéticamente eficientes hasta potentes estaciones de trabajo de oficina.

Opciones de visualización y gráficos integrados : Con gráficos integrados compatibles con múltiples salidas de visualización, incluidas HDMI, VGA y DisplayPort, la placa base proporciona suficiente rendimiento gráfico para tareas cotidianas como navegación web, reproducción de vídeo y trabajo de oficina. También admite configuraciones de múltiples monitores, lo que mejora la productividad y las capacidades multitarea.

Rica interfaz de E/S : La placa base viene con una amplia interfaz de E/S, que incluye USB 3.0, USB 2.0, Ethernet, conectores de audio y puertos serie. Esta conectividad integral permite una fácil conexión a una amplia gama de periféricos, como teclados, ratones, impresoras y dispositivos de red, lo que lo hace adecuado para una variedad de aplicaciones.

Diseño energéticamente eficiente : Con funciones avanzadas de administración de energía, la placa base M12GSE optimiza el consumo de energía según la carga de trabajo del sistema. Esto no sólo ayuda a reducir los costos de electricidad sino que también extiende la vida útil de los componentes al minimizar la generación de calor. El diseño energéticamente eficiente lo convierte en una opción ideal para dispositivos que requieren un funcionamiento continuo, como servidores de almacenamiento en red y unidades de control industrial.

Solicitud

Mini PC y centros multimedia domésticos : para los usuarios que buscan construir mini PC o centros multimedia domésticos compactos y energéticamente eficientes, la placa base M12GSE es una excelente opción. Sus gráficos integrados y múltiples salidas de pantalla admiten una reproducción de video perfecta en televisores de alta definición, y la rica interfaz de E/S permite una fácil conexión de dispositivos multimedia como reproductores de Blu-ray y consolas de juegos.

Sistemas de control industrial : en aplicaciones de control y automatización industrial, la confiabilidad de la placa base, el soporte de un amplio rango de temperatura y las diversas opciones de conectividad la convierten en una opción adecuada. Puede integrarse en paneles de control industriales, sistemas robóticos y equipos de automatización de fábricas, lo que garantiza un funcionamiento estable y eficiente en entornos industriales hostiles.

Computación de oficina y educativa : Para uso de oficina e instituciones educativas, el M12GSE proporciona una solución informática confiable y rentable. Su rendimiento es suficiente para ejecutar software de productividad de oficina, aplicaciones web y programas educativos, y el soporte de múltiples pantallas permite a los profesores impartir lecciones interactivas con facilidad.

¿Por qué elegirnos?

Filosofía de diseño adaptable : entendemos que diferentes aplicaciones tienen requisitos únicos. El diseño adaptable de la placa base M12GSE permite configurarla para satisfacer las necesidades específicas de varios dispositivos. Nuestro equipo puede brindarle orientación y soporte para ayudarlo a seleccionar los componentes correctos y optimizar el sistema para el uso previsto.

Calidad y confiabilidad : utilizamos únicamente componentes de alta calidad en la fabricación de la placa base M12GSE. Cada unidad se somete a pruebas rigurosas para garantizar su estabilidad, compatibilidad y durabilidad. Nuestro compromiso con la calidad garantiza que la placa base pueda soportar los rigores del uso continuo en diferentes entornos, brindándole una base informática confiable.

Soporte técnico y documentación : Ofrecemos soporte técnico integral y documentación detallada para la placa base M12GSE. Nuestro equipo técnico está disponible para responder sus preguntas, ayudarlo con la instalación y configuración y brindarle soporte para la resolución de problemas. Los manuales de usuario detallados y los recursos en línea facilitan tanto a los usuarios principiantes como a los experimentados la configuración y el mantenimiento de sus sistemas.

Precio competitivo : a pesar de sus funciones avanzadas y su construcción de alta calidad, la placa base M12GSE se ofrece a un precio competitivo. Nos esforzamos por brindar soluciones rentables sin comprometer el rendimiento o la calidad, haciéndolas accesibles a una amplia gama de usuarios, desde consumidores individuales hasta empresas de gran escala.

Modelo de placa base	UPC	4k	LAN	COM	USB2.0	USB3.2	Memoria	SSD	Fuerza
placa base de 4 pulgadas M12GSE	Compatible con Intel Alder Lake serie U/P/H de 12.ª generación i3, i5, i7, i9 Compatible con Intel Raptor Lake serie U/P/H de 13.ª generación i3, i5, i7, i9	apoyo	2	6	6	4	1*NB-DDR4 32G (MÁX.)	1*M.2 1*SATA	+12V/19V
			3	6	4	4
			4	6	4	2
La configuración predeterminada de la placa base de red cuádruple es 6 * USB disponibles, y 4 * USB pueden estar disponibles después de admitir M.2 4G y Bluetooth.

>> información de la CPU

Especificaciones de la CPU	Marca de CPU	Modelo de CPU	Núcleos/hilos	Frecuencia	Turbo	Consumo de energía básico de la CPU (W)	Consumo máximo de energía turbo (W)
12.ª generación I3	Centro	1215U	Seis núcleos y ocho hilos.	1,2G	4,4G	15	55
I5 de 12.ª generación	Centro	1235U	Diez núcleos y doce hilos.	1,3G	4,4G	15	55
		1245U	Diez núcleos y doce hilos.	1,6G	4,4G	15	55
12.ª generación I7	Centro	1265U	Diez núcleos y doce hilos.	1,8G	4, 8G	15	55
		1255U	Diez núcleos y doce hilos.	1,7G	4,7 gramos	15	55
13.ª generación I3	Centro	1305U	Cinco núcleos y seis hilos.	1,6 gramos	4,5G	15	55
		1315U	Seis núcleos y ocho hilos.	1,2 gramos	4,5G	15	55
I5 de 13.ª generación	Centro	1334U	Diez núcleos y doce hilos.	1,3G	4,6G	15	55
		1335U	Diez núcleos y doce hilos.	1,3G	4,6G	15	55
		1345U	Diez núcleos y doce hilos.	1,6G	4,7G	15	55
13.ª generación I7	Centro	1355U	Diez núcleos y doce hilos.	1,7G	5,0G	15	55
		1365U	Diez núcleos y doce hilos.	1,8G	5,2G	15	55
12.ª generación I3	Centro	1220P	Diez núcleos y doce hilos.	1,5G	4,4G	28	64
I5 de 12.ª generación	Centro	1240P	Doce núcleos y dieciséis hilos.	1,7G	4,4G	28	64
		1250P	Doce núcleos y dieciséis hilos.	1,7G	4,4G	28	64
12.ª generación I7	Centro	1280P	Catorce núcleos y veinte hilos.	1,8G	4, 8G	28	64
		1260P	Doce núcleos y dieciséis hilos.	2,1G	4,7 gramos	28	64
		1270P	Doce núcleos y dieciséis hilos.	2,2G	4, 8G	28	64
I5 de 13.ª generación	Centro	1340P	Doce núcleos y dieciséis hilos.	1,8G	4,6G	28	64
		1350P	Doce núcleos y dieciséis hilos.	1,9G	4,7G	28	64
13.ª generación I7	Centro	1360P	Doce núcleos y dieciséis hilos.	2,2G	5,0G	28	64
		1370P	Catorce núcleos y veinte hilos.	1,9G	5,2G	28	64
I5 de 12.ª generación	Centro	12450H	Ocho núcleos y doce hilos	2.0G	4,4G	45	95
		12500H	Doce núcleos y dieciséis hilos.	2,5G	4,5G	45	95
		12600H	Doce núcleos y dieciséis hilos.	2,7G	4,5G	45	95
12.ª generación I7	Centro	12650H	Diez núcleos y dieciséis hilos.	2,3G	4,7G	45	115
		12700H	Catorce núcleos y veinte hilos.	2,7G	4,7 gramos	45	115
		12800H	Catorce núcleos y veinte hilos.	2,4G	4, 8G	45	115
12.ª generación I9	Centro	12900H	Catorce núcleos y veinte hilos.	2,5G	5,0G	45	115
I5 de 13.ª generación	Centro	13420H	Ocho núcleos y doce hilos	2,1G	4,60G	45	95
		13500H	Doce núcleos y dieciséis hilos.	2,6G	4,70G	45	95
		13600H	Doce núcleos y dieciséis hilos.	2,8G	4,80G	45	95
13.ª generación I7	Centro	13620H	Diez núcleos y dieciséis hilos.	2,4G	4,90G	45	115
		13700H	Catorce núcleos y veinte hilos.	2,4G	5.00G	45	115
		13800H	Catorce núcleos y veinte hilos.	2,5G	5,20G	45	115
13.ª generación I9	Centro	13900H	Catorce núcleos y veinte hilos.	2,6G	5,40G	45	115

>> Especificaciones del producto

Tamaño de la placa base	Placa base de 4 pulgadas: 165 mm (largo) * 115 mm (ancho) * 37 mm (alto) (incluida la altura del ventilador de refrigeración)
Procesador	Compatible con CPU Intel Alder Lake de 12.ª generación y Raptor Lake de 13.ª generación serie U/P/H
Fuente de alimentación	1*DC_IN	El diámetro interior del cabezal de CC es de 2,5 mm y admite 12 V/19 V. El consumo máximo de energía turbo de la CPU de la serie U es de 55 W y se recomienda utilizar una fuente de alimentación de 12 V 7 A o superior; El consumo máximo de energía turbo de la CPU de la serie P es de 64 W y se recomienda utilizar una fuente de alimentación de 12 V 7 A o superior; El consumo máximo de energía turbo de la CPU de la serie H es de 115 W y se recomienda utilizar una fuente de alimentación de 12 V 10 A o superior;
	1 * DC_ATX (4 pines) opcional
Memoria	1 * ranura de memoria NB-DDR 4, admite memoria de 2133/2400/2666/3200 MHz, soporte máximo de 32 GB
Funciones de visualización	Tarjeta gráfica Intel UHD Graphics ultra-core integrada, compatible con pantalla única, copia de pantalla dual/triple pantalla, expansión de pantalla dual/triple pantalla, pantalla dual bajo SHELL
	1 * interfaz VGA DB15	Resolución de soporte 1920*1080@60Hz
	1 * interfaz HDMI2 2.0 (opcional)	Soporta resolución 4K 4096/3840 * 2160@60Hz
	Las señales VGA y HDMI2 están disponibles, VGA es compatible de forma predeterminada
	1 * interfaz HDMI1 2.0	Soporta resolución 4K 4096/3840 * 2160@60Hz
	1 pin LVDS/EDP.	Resolución de soporte 1920*1080@60 Hz (30 pines, 2*15 pines, 2,0 mm)
	1 * pin LVDS_PWR	Pin de control de voltaje LVDS/EDP (6 pines, 2*3 pines, 2,0 mm)
	1 * pin INVERTIDO	Pin de control de retroiluminación LVDS (6 pines, 1*6 pines, 2,0 mm)
	Elija entre señales LVDS y EDP de la placa base, EDP utiliza un cable de pantalla EDP-B, admite 4K
Funciones de red	2/3/4*RJ45_LAN	Admite el chip de tarjeta de red Realtek 8125BGS 2.5G, admite funciones de activación de red y arranque sin disco PXE.
	1 * interfaz M2_4G/5G	Admite el módulo M.2_5G de interfaz Key-B, se puede cambiar para admitir el módulo 4G
	1 * interfaz M.2_WIFI	Admite señal PCIE3.0, admite interfaz Key-E M.2_2230 WIFI, se puede cambiar para admitir Bluetooth
	El módulo 4G/5G de especificación 3042 y el módulo M.2_WIFI no se pueden conectar al mismo tiempo, habrá interferencias, así que elija uno de los dos; El módulo 5G con especificación 3052 y el módulo M.2_WIFI se pueden conectar al mismo tiempo sin interferencias;
Función de disco duro	1 * interfaz NGFF	Admite señal PCIE4.0, admite interfaz Key-M, disco duro M.2 2280 predeterminado, disco duro M.2 2242 opcional; De forma predeterminada, el protocolo NVME (PCIE) y el protocolo SATA coexisten y cambian automáticamente;
	1 * interfaz SATA1	Interfaz de disco duro SATA3.0 estándar, velocidad máxima de transmisión 6,0 Gbps
	1 * pin SATA_PWR	Pin de fuente de alimentación del disco duro, puede tomar energía de 5V, 12V. (4 pines, 1*4 pines, 2,54 mm)
Funciones de sonido	Decodificador de audio digital Realtek ALC 897 HD integrado, controlador de audio de alta fidelidad de 6 canales
	1*interfaz LINE_OUT	Admite salida de audio (verde)
	1 * interfaz MIC_IN	Admite entrada de micrófono (rosa)
	1 * pin INT_SPK	El amplificador admite salida de doble canal de altavoz de 8 ohmios y 5 vatios (4 pines, 1*4 pines, 2,0 mm)
Función USB	Interfaz 2/4*USB3.2	Interfaz USB3.2 Gen1 estándar trasera, el ancho de banda de transmisión máximo es de 5 Gbps
	1 * F_USB1 pin	Pin USB2.0 frontal, un juego tiene 2*USB2.0 (9 pines, 2*5 pines, 2,0 mm)
	1 pin F_USB2.	Pin USB2.0 frontal, un juego tiene 2*USB2.0 (9 pines, 2*5 pines, 2,0 mm)
	Se seleccionan la señal USB de M.2_WIFI y el pin 2.º/4.º/6.º/8.º/10.º de F_USB2. Por defecto, M.2_WIFI no tiene señal USB y el pin tiene señal USB
	Se seleccionan la señal USB 4G de la interfaz M2_4G/5G y los pines 1/3/5/7 de F_USB2. 4G no es compatible de forma predeterminada y el pin tiene una señal USB
	Después de cambiar la placa base a red triple/red dual, se seleccionan la señal USB3.0 del puerto U en la interfaz USB4 y la señal 5G de la interfaz M.2_4G/5G. De forma predeterminada, el puerto U en la interfaz USB4 tiene una señal USB3.0 (Nota: 5G debe ocupar la señal USB3.0 y 4G debe ocupar la señal USB2.0)
Función de interruptor	1 * pin F_PANEL	Interruptor, luz de encendido, luz del disco duro, pin de reinicio (9 pines, 2*5 pines, 2,0 mm)
	1 * clavija AUTO_SW	Admite encendido de control de hardware (3 pines, 1*3 pines, 2,0 mm)
Otras E/S	1 pin COM1.	Puerto serie, compatible con RS232/RS422/RS485 opcional (9 pines, 2*5 pines, 2,0 mm)
	1 * clavija COM2	Puerto serie, compatible con RS232/RS485 opcional (9 pines, 2*5 pines, 2,0 mm)
	1 * COM3-6 pines	Puerto serie, compatible con RS232 estándar (39 pines, 2 x 20 pines, 2,0 mm)
	1 * JPCOM1/2 pines	Control COM1/2 pin 9 voltaje 0V/5V/12V opcional (6Pin, 2*3Pin, 2,0mm)
	1 * ranura para tarjeta MSIM	Admite tarjeta SIM, se requiere tarjeta SIM cuando se usa 4G/5G
	1 * pin CLR_CMOS	Pin de reinicio y descarga de la placa base (3 pines, 1*3 pines, 2,0 mm)
	1 * pin CPU_FAN	Pin del ventilador de la CPU, admite control de temperatura (4 pines, 1*4 pines, 1,25 mm)
	1 * pin J_GPIO	Pasador de control GPIO (10 pines, 2*5 pines, 2,0 mm)
Entorno operativo	Temperatura de trabajo: -10 ℃ ~ 60 ℃; Humedad de trabajo: 5%~95% de humedad relativa, sin condensación
BIOS	BIOS AMI, admite encendido, encendido programado, encendido y apagado remoto e identificación inteligente de dispositivos
perro guardián	Programación de vigilancia, función de reinicio de hardware compatible (256 niveles, 0 ~ 255 segundos)
Sistema operativo	Compatible con Windows 11, Windows 10, Linux, etc.
