Tamaño |

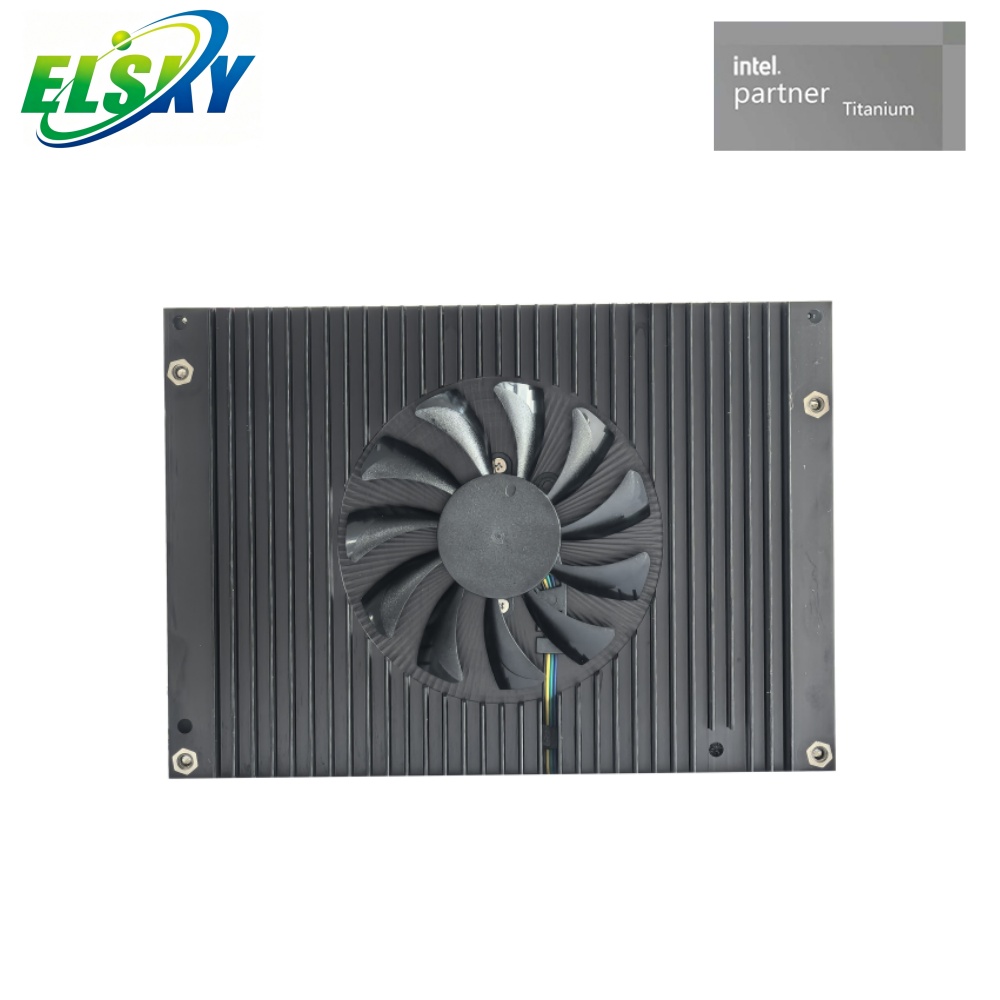

Placa base de 4 pulgadas: 165 mm (largo) x 115 mm (ancho) x 37 mm (alto) (incluida la altura del ventilador de refrigeración) |
UPC |
Compatible con Intel Alder Lake de 12.ª generación,CPU Raptor Lake 13de ª generación serie U/P/H |
Fuente de alimentación |
1*DC_IN |
El diámetro interior del cabezal de CC es de 2,5 mm y admite 12 V/19 V. El consumo máximo de energía turbo de la CPU de la serie U es de 55 W y se recomienda utilizar una fuente de alimentación de 12 V 7 A o superior; El consumo máximo de energía turbo de la CPU de la serie P es de 64 W y se recomienda utilizar una fuente de alimentación de 12 V 7 A o superior; El consumo máximo de energía turbo de la CPU de la serie H es de 115 W y se recomienda utilizar una fuente de alimentación de 12 V 10 A o superior; |
|
1 * DC_ATX (4 pines) opcional |
|
Memoria |
1 * ranura de memoria NB-DDR4, admite memoria de 2133/2400/2666/320MHz, soporte máximo de 32GB |
Función de visualización |
Tarjeta gráfica Intel UHD Graphics ultra core integrada, compatible con pantalla única, replicación de pantalla dual/triple pantalla, expansión de pantalla dual/triple, pantalla dual bajo SHELL |
|
1 * interfaz VGA DB15 |
Soporta resolución 1920*1080@60Hz |
|
1 * interfaz HDMI2 2.0 (opcional) |
Soporta resolución 4K 4096/3840*2160@60Hz |
|
Elija entre señales VGA y HDMI2, el valor predeterminado admite VGA |
|
1 * interfaz HDMI1 2.0 |
Soporta resolución 4K 4096/3840*2160@60Hz |
|
1 pin LVDS/EDP. |
Soporta resolución 1920*1080@60Hz (30 pines, 2*15 pines, 2,0 mm) |
|
1 * pin LVDS_PWR |
Pin de control de voltaje LVDS/EDP (6 pines, 2*3 pines, 2,0 mm) |
|
1 * pin INVERTIDO |
Pin de control de retroiluminación LVDS (6 pines, 1*6 pines, 2,0 mm) |
|
Elija entre señales LVDS y EDP en la placa base, EDP utiliza un cable de pantalla EDP-B, admite 4K |
Función de red |
2/3/4*RJ45_LAN |
Admite el chip de tarjeta de red Realtek 8125BGS 2.5G, admite activación de red y función de arranque sin disco PXE. |
|
1 * interfaz M2_4G/5G |
Admite el módulo M.2.5G de interfaz Key-B, se puede modificar para admitir el módulo 4G |
|
1 * interfaz M.2_WIFI |
Admite señal PCIE3.0, interfaz Key-E M.2_2230 WIFI, se puede cambiar para admitir Bluetooth |
|
El módulo 4G/5G de especificación 3042 no se puede conectar al módulo M.2.WIFI al mismo tiempo debido a interferencias. Elija una de las dos opciones; El módulo 5G de especificación 3052 se puede conectar simultáneamente con el módulo M.2_WIFI sin interferencias; |
Función de disco duro |
1 * interfaz NGFF |
Admite señal PCIE4.0, admite interfaz Key-M, disco duro M.2 2280 predeterminado, disco duro M.2 2242 opcional; Coexistencia predeterminada del protocolo NVME (PCIE) y el protocolo SATA, conmutación automática; |
|
1 * interfaz SATA1 |
Interfaz de disco duro SATA 3.0 estándar, velocidad máxima de transferencia de 6,0 Gbps |
|
1 * pin SATA_PWR |
El pin de fuente de alimentación del disco duro se puede alimentar con 5 V o 12 V. (4 pines, 1*4 pines, 2,54 mm) |
Función de sonido |
Decodificador de audio digital Realtek ALC897 HD integrado, controlador de audio de alta fidelidad de 6 canales |
|
1*interfaz LINE_OUT |
Admite salida de audio (verde) |
|
1 * interfaz MIC_IN |
Admite entrada de micrófono (rosa) |
|
1 * pin INT_SPK |
El amplificador admite salida de doble canal con altavoces de 8 ohmios y 5 vatios (4 pines, 1*4 pines, 2,0 mm) |
Función USB |
Interfaz 2/4*USB3.2 |
Interfaz USB 3.2 Gen1 estándar trasera, con un ancho de banda de transmisión máximo de 5 Gbps |
|
1 * F_USB1 pin |
Pines USB 2.0 frontales, un juego con 2 USB 2.0 (9 pines, 2 de 5 pines, 2,0 mm) |
|
1 pin F_USB2. |
Pines USB 2.0 frontales, un juego con 2 USB 2.0 (9 pines, 2 de 5 pines, 2,0 mm) |
|
La señal USB de M.2_WIFI y los pines 2.º/4.º/6.º/8.º/10.º de F_USB2 son opcionales. Por defecto, M.2.WIFI no tiene señal USB y los pines tienen señal USB |
|
Interfaz M2_4G/5G La señal USB 4G y los pines F_USB2 1/3/5/7 son opcionales, el valor predeterminado no admite 4G, los pines tienen señal USB |
|
Después de cambiar la placa base a red triple/red dual, elija entre la señal USB 3.0 en el puerto U superior de la interfaz USB4 y la señal 5G en la interfaz M.2_4G/5G. De forma predeterminada, hay una señal USB 3.0 en la interfaz USB4 (nota: 5G requiere señal USB 3.0, 4G requiere señal USB 2.0) |
Función de interruptor |
1 * pin F_PANEL |
Interruptor, luz de encendido, luz del disco duro, pin de reinicio (9 pines, 2*5 pines, 2,0 mm) |
|
1 * clavija AUTO_SW |
Admite control de hardware para encendido y arranque (3 pines, 1*3 pines, 2,0 mm) |
Otras E/S |
1 pin COM1. |
Puerto serie, compatible con RS232/RS422/RS485 opcional (9 pines, 2*5 pines, 2,0 mm) |
|
1 * clavija COM2 |
Puerto serie, compatible con RS232/RS485 opcional (9 pines, 2*5 pines, 2,0 mm) |
|
1 * COM3-6 pines |
Puerto serie, compatible con RS232 estándar (39 pines, 2 x 20 pines, 2,0 mm) |
|
1 * JPCOM1/2 pines |
Control COM1/2 pin 9 voltaje 0V/5V/12V opcional (6 pines, 2*3 pines, 2,0 mm) |
|
1 * ranura MSIM |
Admite tarjeta SIM, se requiere tarjeta SIM cuando se usa 4G/5G |
|
1 * pin CLR_CMOS |
Pines de reinicio y descarga de la placa base (3 pines, 1 * 3 pines, 2,0 mm) |
|
1 * pin CPU_FAN |
Pin del ventilador de la CPU, admite control de temperatura (4 pines, 1*4 pines, 1,25 mm) |
|
1 * pin J_GPIO |
Pin de control GPIO (10 pines, 2*5 pines, 2,0 mm) |
Entorno operativo |
Temperatura de trabajo: -10 ℃ ~ 60 ℃ ； Humedad de trabajo: 5%~95% de humedad relativa, sin condensación |
BIOS |
BIOS AMI, admite encendido, encendido temporizado y reconocimiento inteligente de dispositivos de encendido/apagado remotos |
perro guardián |
Programación de vigilancia, admite función de reinicio de hardware (256 niveles, 0-255 segundos) |
Sistema operativo |
Compatible con Windows 11, Windows 10, Linux, etc. |
