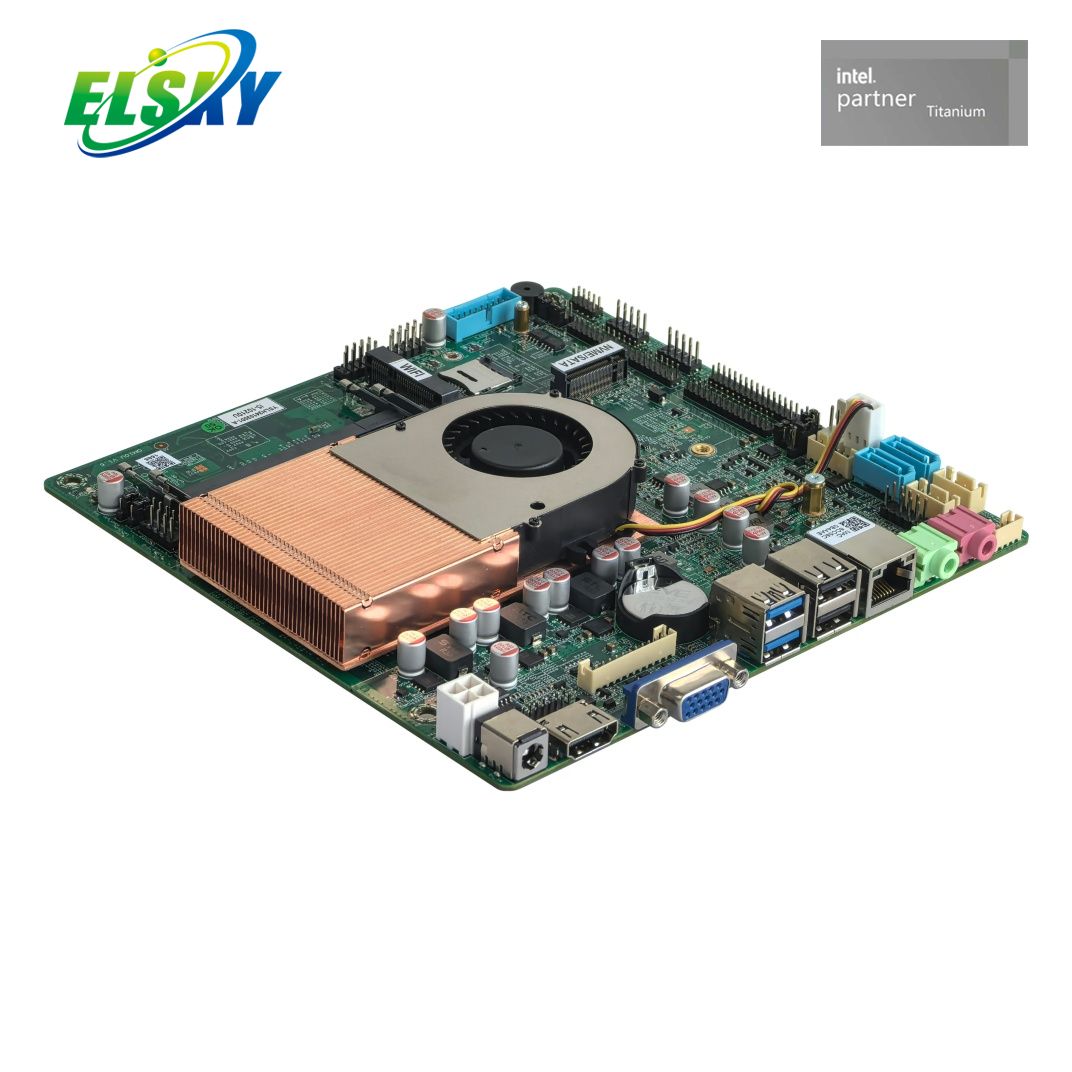

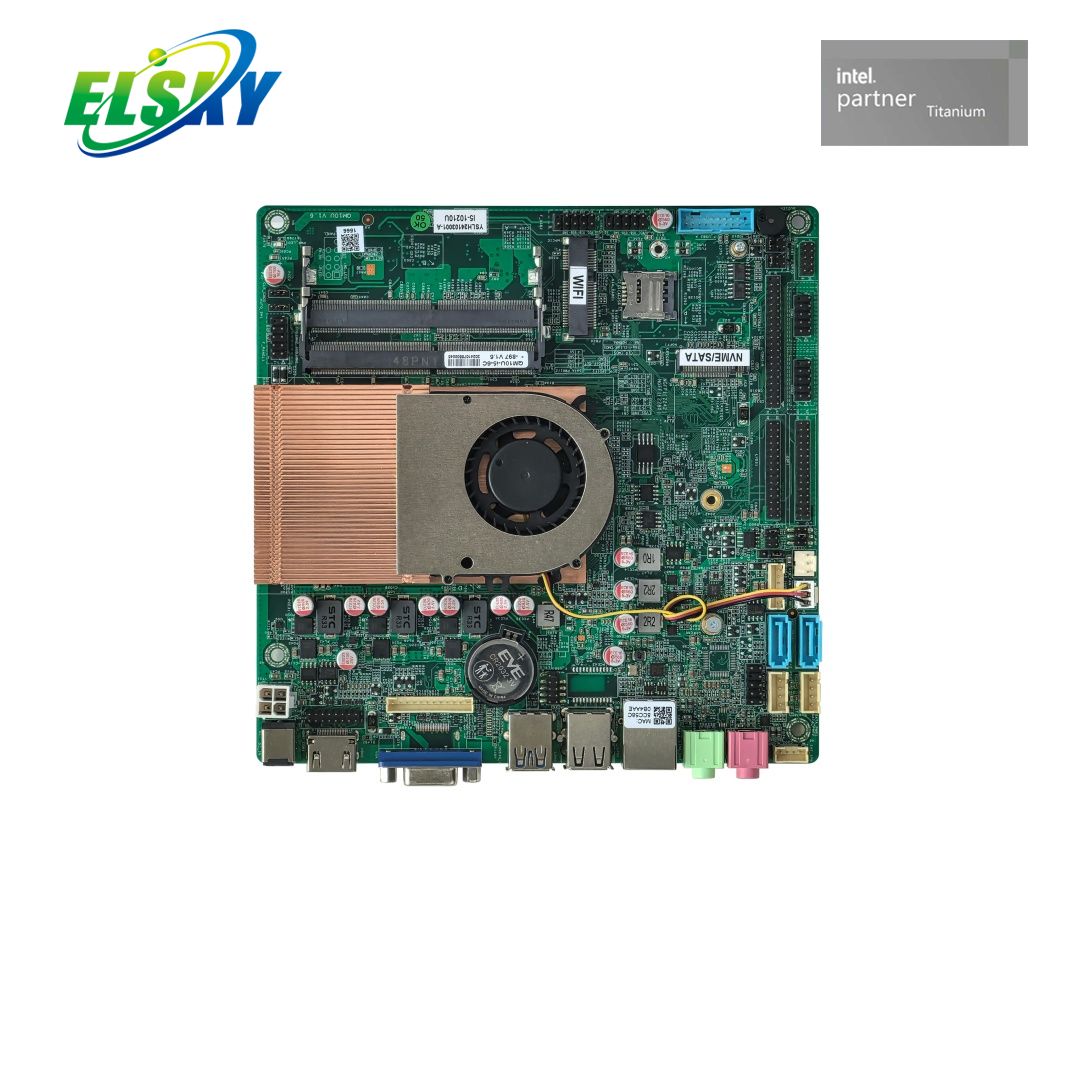

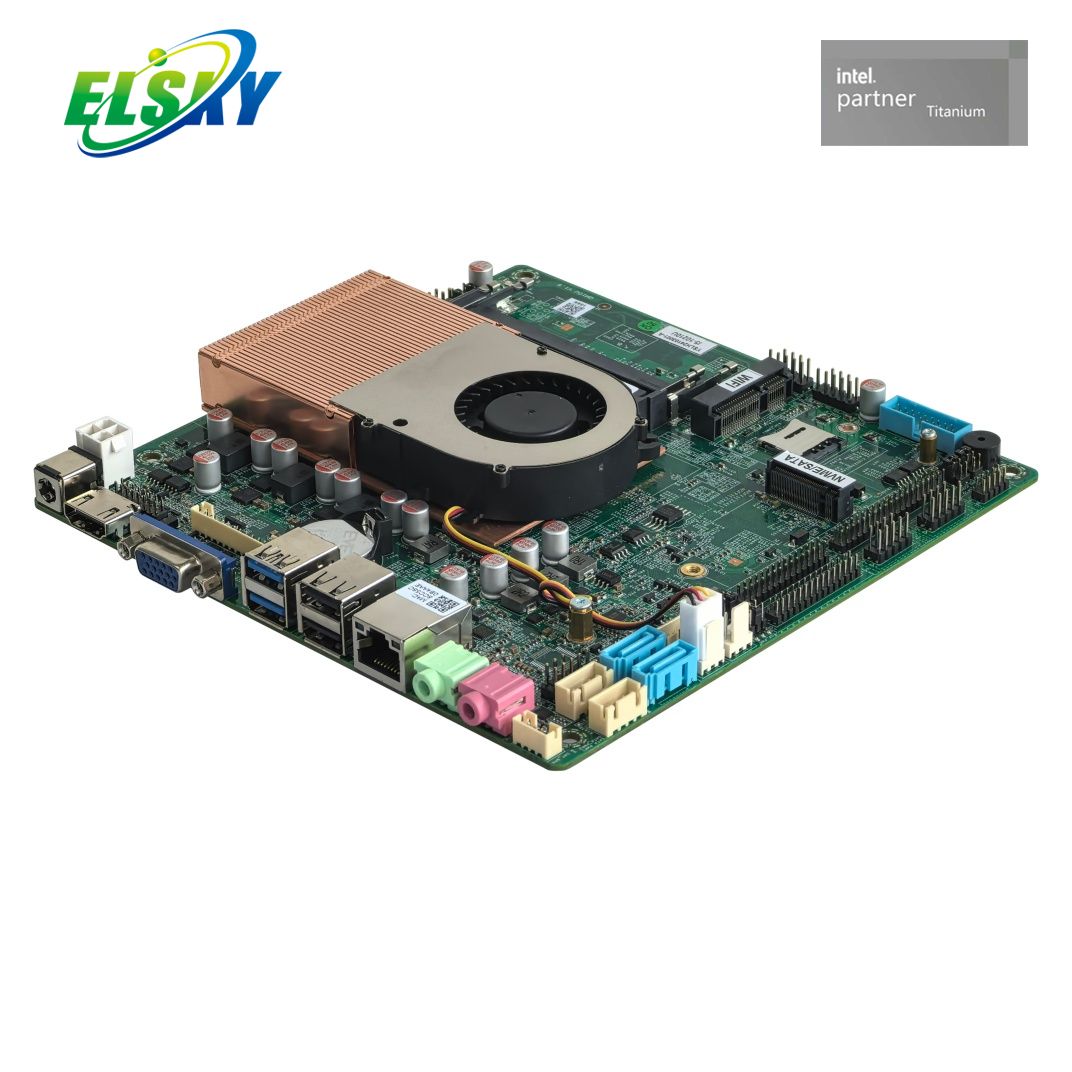

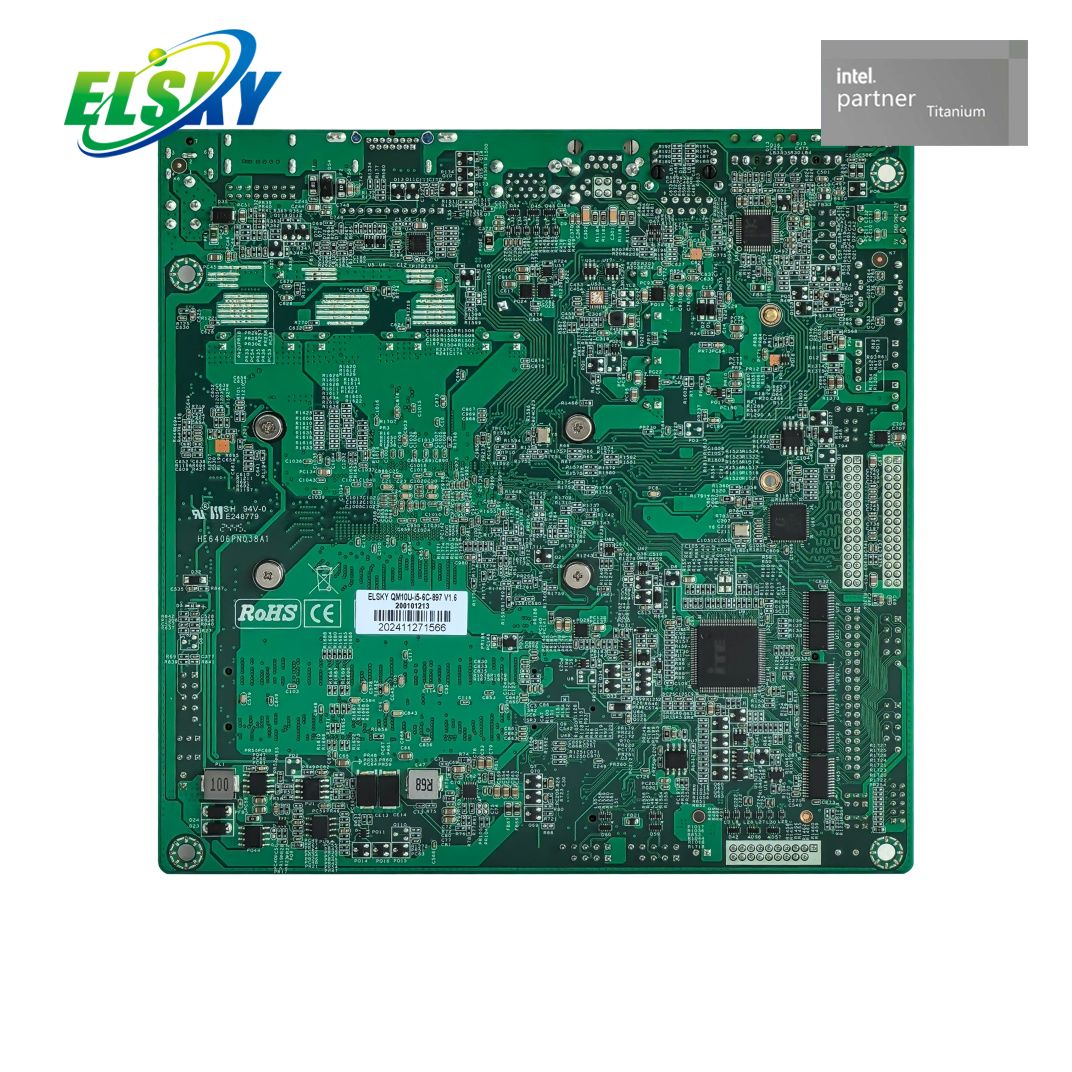

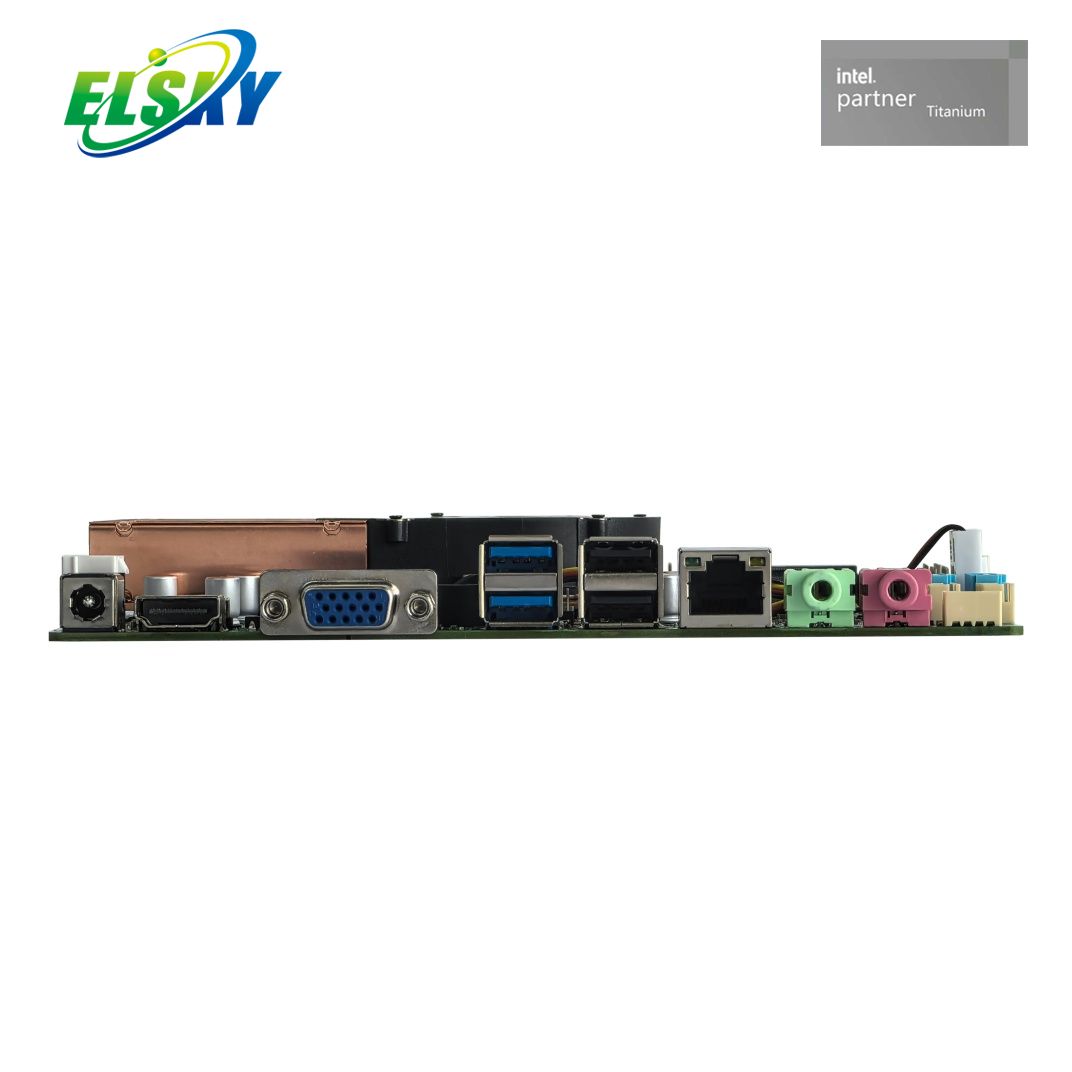

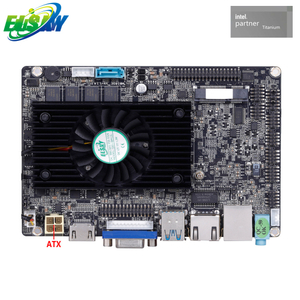

Mini-ITX-Industrie-Motherboard der 10. Generation Comet Lake 4K DDR4 Dual LAN 6 COM M.2

Modell

CPU

4K

LAN

COM

USB2.0

USB3.2

Erinnerung

Leistung

QM10U-2C

Unterstützt Comet Lake 10 Gen Core i3, i5, i7

Unterstützung

1

2

6

4

2*NB DDR4

MAX 64 GB

Unterstützt +12V/19V

QM10U-6C

6

QM10U-2L2C

2

2

6

4

QM10U-2L6C

6

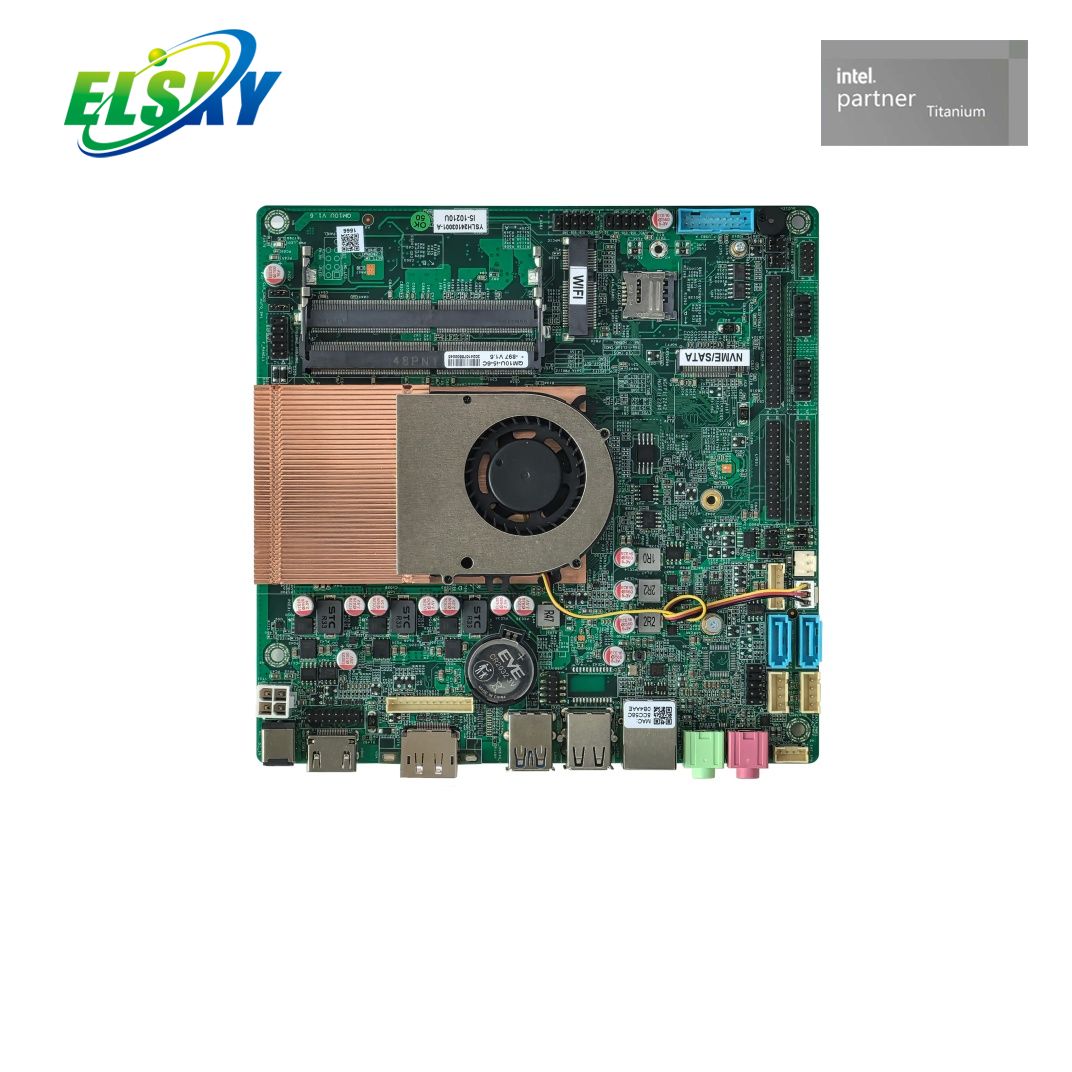

Unterstützt DP-Port-Motherboard-Modell, QM10U-DP-Spezifikation wie oben

CPU-  Modell

CPU-  Marke

CPU

Frequenz

Maximale Turbofrequenz GHz

CPU-  TDP (W)

Volle Verbrauchsleistung (W)

10^Generation  I3

Kern

10110U

Dual-Core 2.1G

4,1G

15

60

10^Generation  I5

Kern

10310U

Quad-Core 1,7G

4,4G

15

60

Kern

10210U

Quad-Core 1,6G

4,2G

15

60

10^Generation  I7

Kern

10510U

Quad-Core 1,8 G

4,9G

15

60

Kern

10610U

Quad-Core 1,8 G

4,9G

15

60

Kern

10810U

Sechs core1.1G

4,9G

15

60

Kern

10710U

Sechs core1.1G

4,7G

15

60

Motherboard-Größe

170 mm * 170 mm * 18 mm

CPU

Unterstützt ^:  Whiskey-Lake-CPUs der 8. Generation  Celeron 4305U, I3-8145U, I5-8265U, I7-8665U usw.

Unterstützt ^:  Comet-Lake-CPUs der 10. Generation  I3-10110U, I5-10210U, I7-10510U  usw.

Erinnerung

QM8U

2 * NB-DDR4-Speichersteckplatz, unterstützt 2133/2400 MHz Speicher, maximale Unterstützung 64 GB

QM10U

2 * NB-DDR4-Speichersteckplatz, unterstützt 2133/2400/2666 MHz Speicher, maximale Unterstützung 64 GB

Stromversorgung

1*DC_IN

Unterstützt 12 V  Stromversorgung, DC-  Kopfdurchmesser 2,5 mm

Der volle Stromverbrauch des Motherboards beträgt etwa 60 W. Wir empfehlen die Verwendung von 12 V7 A  oder 19 V4 A über der Leistung

1*ATX1

Anzeigefunktion

Integrierter Intel UHD Graphics  Super-Core-Grafikcontroller, unterstützt Einzeldisplay, Doppeldisplay/Drei-Display-Kopie, Doppeldisplay/Drei-Display-Erweiterung, DOS-Einzeldisplay

1*VGA_OUT-  Pin

Unterstützt Auflösung 1920 x 1080 bei 60 Hz        (12 Pin, 1 x 12 Pin, 2,0 mm).

1*VGA DB15  -Anschluss

Unterstützt eine Auflösung von 1920 x 1080 bei 60 Hz

1*DP 1.4-Anschluss (optional)

Unterstützt DP++, unterstützt 4K-Auflösung 4096/3840 x 2160 bei 60 Hz

VGA-Schnittstelle und DP-Schnittstelle sind beide Optionen

1*HDMI 1.4  -Anschluss

Unterstützt 4K-Auflösung 4096/3840 x 2160 bei 30 Hz

1*HDMI_CON  -Pin

Unterstützt 4K-Auflösung 4096/3840 x 2160 bei 30 Hz  (16-polig, 2 x 8-polig, 2,0 mm).

1*EDP  1 Pin

EDP-C-Bildschirmkabel unterstützt 4K-Auflösung 4096/3840 x 2160 bei 60 Stunden (30 Pin, 2 x 15 Pin, 2,0 mm).

1*EDP_PWR-  Pin

EDP-  Arbeitsspannungs-  Steuerstift                (6-polig, 2 x 3-polig, 2,0 mm)

1 * LVDS  -Pin

Unterstützt Auflösung 1920 x 1080 bei 60 Hz        (30 Pin, 2 x 15 Pin, 2,0 mm).

1*LVDS_PWR  -Pin

LVDS-  Arbeitsspannungssteuerstift              (6Pin, 2*3Pin, 2,0 mm)

1*INVERT-  Pin

LVDS-  Hintergrundbeleuchtungsschalter, Helligkeitssteuerung der Hintergrundbeleuchtung               (6Pin, 1*6Pin, 2,0 mm)

1*BKLT-PWR1

LVDS-Spannungssteuerstift für die Hintergrundbeleuchtung

LVDS-Pin und EDP-Pin sind beide Optionen

Ethernet-Funktion

1/2*LAN  -Anschluss

Einzelnes Netzwerk: standardmäßige Unterstützung für die Gigabit-Netzwerkkarte Realtek 8111H;  Optionale Unterstützung für die Yutawei YT6801 Gigabit-Netzwerkkarte;

Duales Netzwerk: unterstützt Realtek 8111H + Realtek 8111H Gigabit-Netzwerkkarte; optionale Unterstützung für Yutai YT6801 + Yutai YT6801 Gigabit-Netzwerkkarte;,

Unterstützt  Netzwerk-Wake-up  und PXE. Keine Festplatten-Startfunktion

1*Mini-PCIE-  Anschluss

PCIE3.0-Signal, unterstützt WIFI/3G/4G/GPS/Bluetooth-Modul, kann Unterstützung MSATA wählen

Festplattenfunktion

1*M.2-Anschluss

Standardmäßig wird M.2 2280 unterstützt. 2242 kann ausgewählt werden. Standardmäßig kann die NVME-(PCIE)-Vereinbarung geändert werden. Die Unterstützung der SATA-Vereinbarung kann geändert werden

1*SATA1  -Anschluss

Standard-SATA3.0-  Festplattenanschluss, maximale Übertragungsgeschwindigkeit  6,0 Gbit/s

SATA1-Signal und MSATA-Signal sind beide Optionen und unterstützen standardmäßig SATA1

1*SATA2  -Anschluss

Standard-SATA3.0-  Festplattenanschluss, maximale Übertragungsgeschwindigkeit  6,0 Gbit/s

1*SATA_PWR1-  Pin

Festplatten-Stromversorgungs-Pin und kann 5 V, 12 V Strom aufnehmen.    (4Pin, 1*4Pin, 2,54mm)

1*SATA_PWR2-  Pin

Festplatten-Stromversorgungs-Pin und kann 5 V, 12 V Strom aufnehmen.    (4Pin, 1*4Pin, 2,54mm)

Audiofunktion

Integrierter Realtek ALC897  HD Digital-Audio-Decoder, 6-Kanal-High-Fidelity-Audio-Controller, kann geändert werden, um die USB-Soundkarte BBH621 zu unterstützen

1*LINE_OUT-  Anschluss

Unterstützt  Audio-Ausgabe (grün).

1*MIC_IN  -Anschluss

Unterstützt  Mikrofoneingang (rot).

1*INT_SPK-  Pin

Leistungsverstärker  unterstützt 8Om5W  Lautsprecherausgang  )               (4Pin, 1*4Pin, 2,0 mm

1*F_AUDIO-  Pin

Standard-Audio-  Pin                           (9Pin, 2*5Pin, 2,54 mm)

1 * SPDIF-Pin

Digitaler Audio-Pin  -Pin                            (3Pin, 1*3Pin, 2,54 mm)

USB-  Funktion

2*USB3.2  -Anschluss

Hinterer Standard-USB3.2-Gen1-Anschluss, maximale Übertragungsgeschwindigkeit  10,0 Gbit/s

2*USB2.0  -Anschluss

Standard-USB2.0  -Anschluss auf der Rückseite, maximale Übertragungsgeschwindigkeit  480 Mbit/s (60 MB/s).

1*F_USB1  -Pin

Vorderer USB2.0  -Pin, eine Gruppe hat 2*USB2.0            (9Pin, 2*5Pin, 2,54 mm)

1*F_USB2-  Pin

Vorderer USB2.0  -Pin, eine Gruppe hat 2*USB2.0             (9Pin, 2*5Pin, 2,54 mm)

Das USB-Signal von F_USB2 Fuß 2/4/6/8/10 ist mit Mini-PCIE verbunden, und der Standard-F_USB2 Fuß 2/4/6/8/10 verfügt über ein Signal

1*F_USB3-Pin

Vorderer USB2.0-Pin, eine Gruppe hat 2*USB3.2   (19Pin, 2*10Pin, 2,0mm)

F_USB3-Pin und USB3 (USB2.0)-Schnittstelle zwei wählen eins, Motherboard-Dual-Netzwerk F_USB3-Pin hat USB-Signal

1*F_USB3_A-Pin

Front USB3.2 Gen1 Pin, eine Gruppe hat 2*USB3.2            (19Pin, 2*10Pin, 2,0mm)

F_USB3_A Pin 11,12 Fuß und USB-Soundkarte verfügen über zwei USB-Signale, mit dem Standard-Pin-Signal F_USB3_A

Schalterfunktion

1*F_PANEL-  Pin

Schalter, Power-LED, Festplatten-LED, Neustart-  Pin                (9-polig, 2 x 5-polig, 2,54 mm).

1*AUTO_SW  -Pin

Hardware  -Steuerstrom am  Pin                             (3Pin, 1*3Pin, 2,0 mm)

Andere E/A

COM1/COM2  -Pin

Serielle Schnittstelle, COM1 unterstützt RS232, RS422/RS485  optional      (9Pin, 2*5Pin, 2,54 mm)

COM3~COM6  -Pin

Serielle Schnittstelle, unterstützt Standard RS232；                     (39Pin, 2*20Pin, 2,0mm)

1*JCOM1  -Pin

Steuerung COM1  9. Spannung  0V/5V/12V  optional                     (6Pin, 2*3Pin, 2,0mm)

1*JCOM2  -Pin

Steuerung COM2 9. Spannung  0V/5V/12V  optional                     (6Pin, 2*3Pin, 2,0mm)

1*SIM_CARD  -Kartensteckplatz

Unterstützt SIM-  Karte, wenn Sie 3G/4G verwenden,  benötigen Sie eine SIM-  Karte

1*FAN2-  Pin

CPU-  Lüfter-Pin, unterstützt Temperaturregelung                       (3-polig, 1 x 3-polig, 2,54 mm).

1*FAN3-  Pin

Systemlüfter-Pin, volle Geschwindigkeit, unterstützt keine Temperaturregelung         (3-polig, 1 x 3-polig, 2,54 mm).

1*CLR_CMOS-Pin

CLR_CMOS Motherboard-Zero-Clearing-Entladungsstift                    (3Pin, 1*3Pin, 2,0 mm)

1*J_GPIO-Pin

GPIO-  Steuerstift                                 (10Pin, 2*5Pin, 2,0 mm)

Arbeitsumgebung

Arbeitstemperatur: -10 °C bis 60 °C;      Arbeitsfeuchtigkeit: 5 % bis 95 % relative Luftfeuchtigkeit, keine Kondensation

BIOS

AMI BIOS, Unterstützung  beim Einschalten, RTC, intelligente Identifizierung von Fernschaltgeräten

Wachhund

Watchdog-Programmierung, unterstützt Hardware-Reset-Funktion (256 Stufen, 0–255 Sekunden).

Betriebssystem

Unterstützt Windows  11, Windows  10 , Linux  usw.

CPU-Unterstützung?

Comet Lake der 10. Generation (i3-10110U, i5-10210U/10310U, i7-10510U/10610U/10710U/10810U)

Maximaler Speicher?

2 x DDR4, bis zu 64 GB, 2666 MHz

4K-Unterstützung?

Ja, DP 1,4 bei 60 Hz, HDMI bei 30 Hz

LAN-Ports?

1 oder 2 x Gigabit

Lagerung?

M.2 NVMe/SATA + 2 x SATA 3.0

COM-Ports?

2 oder 6 (COM1: 232/422/485)

Stromversorgung?

12V/19V DC, 12V7A oder 19V4A empfohlen

Betriebstemperatur?

-10°C ~ 60°C

Wachhund?

Ja, 256-Level
