Überblick
Das QM8900H ist ein leistungsstarkes Mini-ITX-Industrieboard, das für den 24/7-Betrieb konzipiert ist. Angetrieben von Intel-Prozessoren der Comet-Lake-H-Serie der 10. Generation (Core i5/i7/i9) mit HM470-Chipsatz liefert es außergewöhnliche Rechenleistung mit bis zu 8 Kernen und 16 Threads für anspruchsvolle Industrieanwendungen.
Merkmale
Prozessoren der 10. Generation der Comet Lake H-Serie
unterstützen Intel Comet Lake H-Serie der 10. Generation mit bis zu 8 Kernen und 16 Threads – Leistung auf Desktop-Niveau im Mini-ITX-Formfaktor.
Hochleistungs-DDR4-Speicher
2 x DDR4-SODIMM-Steckplätze unterstützen bis zu 64 GB Speicher – ideal für datenintensive Anwendungen.
Dreifacher Display-Ausgang
Dual HDMI 1.4 (4K@30Hz), VGA (optional), EDP1 (4K@60Hz), LVDS/EDP – unterstützt dreifache unabhängige Displays für erweiterte Signage- und Kontrollraumanwendungen.
PCIe-X16-Erweiterungssteckplatz
1 x PCIe-X16-Steckplatz (PCIe 3.0 x16) unterstützt unabhängige Grafikkarten, KI-Beschleuniger und PCIe-Erweiterungskarten – unübertroffene Erweiterbarkeit im Mini-ITX.
Flexible Netzwerkoptionen
1 x Gigabit LAN (Realtek 8111H) oder 2 x Gigabit LAN (Realtek 8111H + Intel i219V) mit Wake-on-LAN und PXE-Unterstützung.
Vielseitiger Speicher
1 x M.2 2280 NVMe/SATA (PCIe), 1 x MSATA und 1 x SATA 3.0 – dreifache Speicheroptionen für maximale Flexibilität.
Umfangreiche I/O-Konnektivität
11 x USB (4 x USB3.1 + 2 x USB3.0 + 5 x USB2.0) und optional 2/6 x COM-Anschlüsse (COM1: RS232/422/485).
Industrietaugliche Haltbarkeit:
-10 °C bis 60 °C Betriebstemperatur. Watchdog-Timer mit 256-stufigem Hardware-Reset.
Anwendung
Industrielle Steuerungssysteme: Hochleistungsrechnen für Fabrikautomation, CNC-Maschinen und SPS-Systeme mit optionalen 6 x COM-Anschlüssen und PCIe X16-Erweiterung.
Edge Computing und KI: Der PCIe-X16-Steckplatz unterstützt KI-Beschleuniger für leistungsstarke Edge-Inferenz.
Digital Signage: Dualer HDMI 4K-Ausgang für extrem flüssige Videowiedergabe im Einzelhandel, auf Flughäfen und in Stadien.
Selbstbedienungskioske: Kompaktes Mini-ITX (170 x 170 mm) mit 4G-Mini-PCIe-Erweiterung für interaktive Terminals und Geldautomaten.
Medizinische Geräte: Hochleistungsrechnen ermöglicht fortschrittliche medizinische Bildgebungs- und Diagnosesysteme.
Netzwerksicherheit: Dual-Gigabit-LAN-Optionen, ideal für Firewalls, VPN-Gateways und UTM-Appliances.
Gaming und Simulation: Der PCIe-X16-Steckplatz unterstützt separate Grafikkarten für Simulations- und Visualisierungsanwendungen.
Warum sollten Sie sich für uns entscheiden?
Comet Lake H-Leistung der 10. Generation: Leistung auf Desktop-Niveau mit bis zu 8 Kernen und 16 Threads im Mini-ITX-Formfaktor.
PCIe-X16-Erweiterungssteckplatz: Einzigartig im Mini-ITX – unterstützt Grafikkarten, KI-Beschleuniger und Erweiterungskarten.
64 GB DDR4-Unterstützung: Hohe Speicherkapazität für datenintensive Industrie-Workloads.
Dreifache Speicheroptionen: M.2 NVMe/SATA + MSATA + SATA 3.0 für maximale Speicherflexibilität.
Unterstützung für dreifache 4K-Displays: Dual HDMI + EDP1 für erweiterte Multi-Display-Setups.
4G Ready: Mini-PCIe-Steckplatz für 4G/WiFi/Bluetooth-Module.
Umfangreiche USB-Konnektivität: 11 x USB-Anschlüsse für umfangreiche Peripherieanschlüsse.
Modell |
CPU |
4K |
LAN |
COM |
USB2.0 |
USB3.0 |
USB3.1 |
SSD |
Erinnerung |
Leistung |
QM8900H-UA |
Unterstützen Sie Intel Comet Lake 10. Generation i5, i7, i9 |
Unterstützung |
1 |
2/6 |
5 |
2 |
4 |
1*M.2 1*MSATA 1*SATA |
2*NB-DDR4 MAX 64G |
+12V/19V |
2 |
2/6 |
3 |
2 |
4 |
Das Motherboard unterstützt standardmäßig 11*USB |
>> CPU-Informationen
CPU |
CPU- Marke |
CPU- Modell |
Dominante Frequenz |
Strahlenfrequenz |
CPU -Verlustleistung (W) |
Der Stromverbrauch der gesamten Platine bei Volllast beträgt ca. （W） |
10 GenI5 |
Intel-Kern |
10200H |
4 Kerne 2,4G |
4,1G |
45 |
70 |
10300H |
6 Kerne 2,5G |
4,5G |
45 |
70 |
10500H |
6 Kerne2,5G |
4,5G |
45 |
70 |
10 GenI7 |
Intel-Kern |
10750H |
6 Kerne 2,6G |
5,0G |
45 |
70 |
10870H |
8 Kerne2,2G |
5,0G |
45 |
70 |
10 GenI9 |
Intel-Kern |
10980HK |
8 Kerne 2,4G |
5,3G |
45 |
70 |
>> Produktspezifikationen
Motherboard-Größe |
170 mm (L) * 170 mm (B) * 24 mm (Höhe) (Lüfterdicke) |
CPU |
Unterstützung Comet Lake 10. Generation i5-10200H, i7-10750H, i9-10980HK usw |
Chipsatz |
HM470 Hochgeschwindigkeits-Chipsatz |
Leistung |
1*DC_IN |
Der Innendurchmesser des Gleichstromkopfes beträgt 2,5 mm und unterstützt 12 V/19 V Der Stromverbrauch des Motherboards unter Volllast beträgt etwa 70 W. Es wird empfohlen, ein 12V7A- oder 19V5A-Netzteil zu verwenden |
1 * DC_ATX (4Pin) |
Erinnerung |
2*SODIMM -Steckplatz |
NB-DDR4-Speicher, unterstützt 2133/2400/2666 MHz Speicher, die maximale Unterstützung 64 GB |
Netzwerkfunktion |
1/2*RJ45 LAN-Anschluss |
Single-Network-Unterstützung Realtek 8111H Gigabit-Netzwerkadapter; Dual-Netzwerk-Unterstützung Realtek 8111H+Intel I219V Gigabit-Netzwerkadapter; Unterstützt Netzwerk-Weckfunktion, PXE-Funktion; |
1*MINI_PCIE- Port |
Unterstützt WIFI/4G/Bluetooth-Modul |
Anzeigefunktion |
Integrierte Intel UHD Graphics Hypercore-Grafikkarte, unterstützt Einzeldisplay, Doppeldisplay/Dreifachdisplay-Kopie, Doppeldisplay/Dreifachdisplay-Erweiterung, DOS-Einzeldisplay |

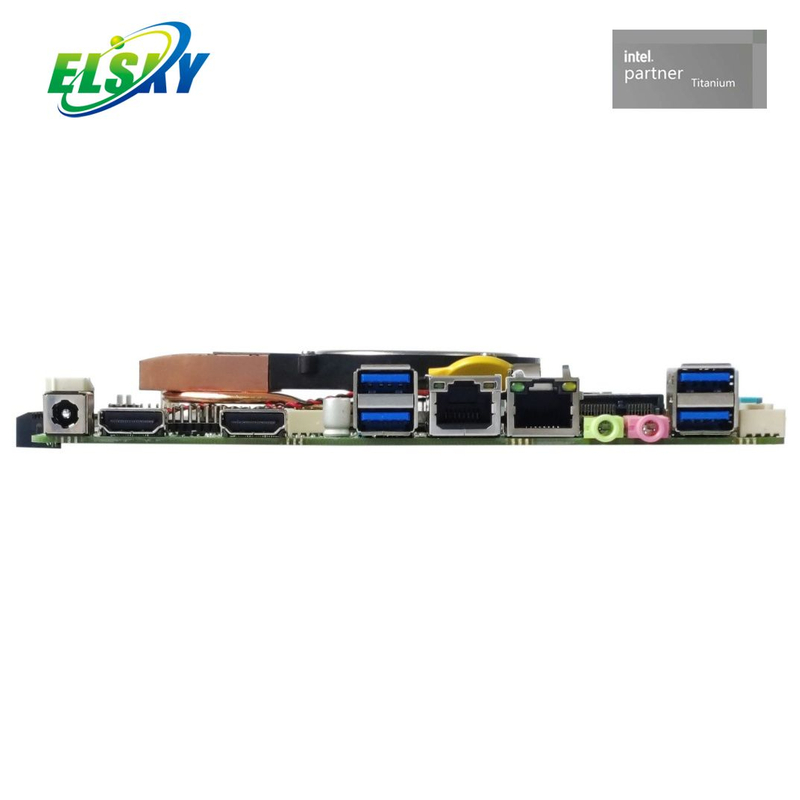

1*HDMI1 1.4-Anschluss |
Unterstützt 4K-Auflösung 4096/3840*2160@30Hz |
1*HDMI2 1.4-Anschluss |
Unterstützt 4K-Auflösung 4096/3840*2160@30Hz |

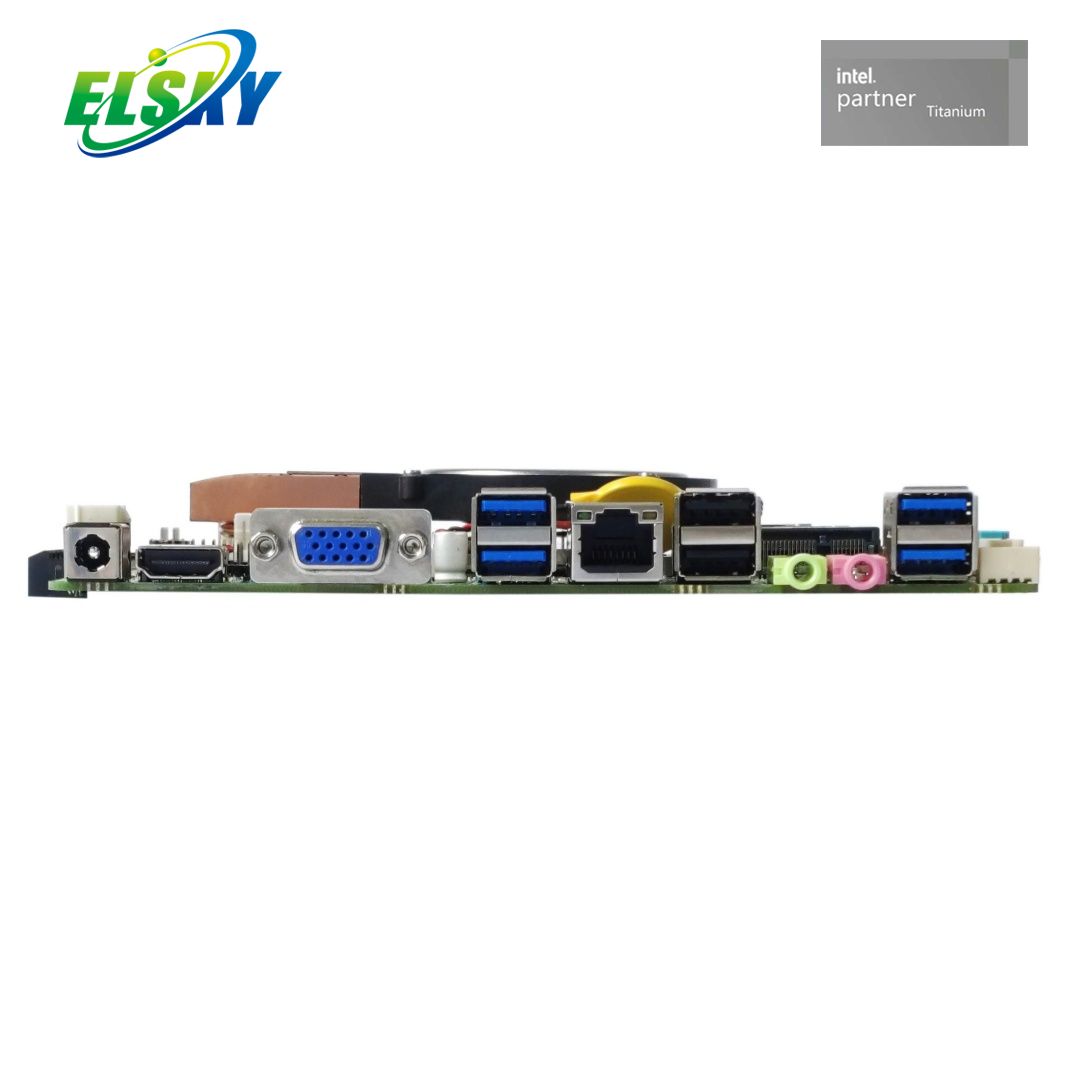

1*VGA DB15-Anschluss (optional) |
Unterstützt eine Auflösung von 1920 x 1080 bei 60 Hz |
Der HDMI2-Anschluss kann in einen VGA-Anschluss umgewandelt werden |
1*EDP1-Pin |
Unterstützt 4K-Auflösung 4096/3840 x 2160 bei 60 Hz (30 Pin, 2 x 15 Pin, 2,0 mm). |
1*LCD_PWR1-Pin |
EDP1 Betriebsspannungs-Steuerstift (6Pin, 2*3Pin, 2,0 mm) |
1 * LVDS/EDP-Pin |
Unterstützt Auflösung 1920 x 1080 bei 60 Hz (30 Pin, 2 x 15 Pin, 2,0 mm). |
Standardmäßig wird LVDS unterstützt, EDP ist optional, gemeinsame Pins werden unterstützt, EDP unterstützt 4K nicht |
1*LVDS_PWR -Pin |
LVDS/EDP Betriebsspannungssteuerstift (6Pin, 2*3Pin, 2,0 mm) |
1*INVERT- Pin |
LVDS/EDP-Hintergrundbeleuchtungs-Steuerstift (6Pin, 1*6Pin, 2,0 mm) |
1 * PCI-E 16X-Anschluss |
Optional mit Standard-PCI-E-Schnittstelle, kann eine unabhängige Grafikkarte angeschlossen werden |
USB-Funktion |
4 * USB3.1-Anschluss |
Nach der Standard-USB3.1-Gen1-Schnittstelle beträgt die maximale Breitbandübertragung 5,0 Gbit/s |
2*USB2.0 -Anschluss |
Die hintere Standard-USB2.0-Schnittstelle bietet eine maximale Breitbandübertragung von 480 Mbit/s |
1*F_USB1-Pin |
Vordere USB2.0-Pins, ein Satz von 2*USB2.0 (9Pin, 2*5Pin, 2,0mm) |
1*F_USB2-Pin |
Vordere USB2.0-Pins, ein Satz von 2*USB2.0 (9Pin, 2*5Pin, 2,0mm) |
Der Standard-Pin F_USB2 1/3/5/7 hat kein Signal. Wählen Sie zwischen dem Pin und der USB-Soundkarte. Die USB-Soundkarte wird standardmäßig unterstützt |
1*F_USB3_A-Pin |
Vordere USB3.0-Pins, ein Satz von 2*USB3.0 (19Pin, 2*10Pin, 2,0mm) |
Soundfunktion |
Integrierter Cmedia HS_100B USB-Audiochip |
1*LINE_OUT- Anschluss |
Audioausgabe unterstützt (grün) |
1*MIC_IN -Anschluss |
Unterstützt Mikrofoneingang (rot) |
1*INT_SPK-Pin |
Unterstützt 8 OH5 Watt Lautsprecherausgang (Leistungsverstärker) (4Pin, 1*4Pin, 2,0 mm) |
Festplattenfunktion |
1*M.2-Anschluss |
Unterstützt Key-M-Schnittstelle M.2 2280, optional M.2 2242, Generation 10 unterstützt standardmäßig das NVME(PCIE)-Protokoll, kann aber auf SATA-Protokoll geändert werden |
1*MSATA -Anschluss |
Unterstützt MINI_SATA-Festplatte, unterstützt MSATA 3.0, kann geändert werden, um WIFI zu unterstützen |
1*SATA1 -Anschluss |
Standard-SATA-Festplattenschnittstelle, unterstützt SATA 3.0 |
1*SATA_PWR- Pin |
Der Festplatten-Stromversorgungsstift kann 5 V oder 12 V (4-polig, 1 x 4-polig, 2,54 mm) liefern. |
Schaltfunktion |
1*F_PANEL- Pin |
Schalter, Betriebsanzeige, Festplattenanzeige, Neustart-Pin (9-polig, 2 x 5-polig, 2,54 mm). |
1*AUTO_SW-Pin |
Die Hardware steuert das Einschalten und die Einschalt-Pins (3-polig, 1 x 3-polig, 2,0 mm). |
Andere E/A |
1*COM1- Pin |
Unterstützt Standard RS232/RS422/RS485 Optional (BIOS-Einstellungen) (9Pin, 2*5Pin, 2,54 mm) |
1 * COM2 -Pin |
Es wird nur Standard-RS232 unterstützt (9Pin, 2*5Pin, 2,54 mm). |
1*COM3~6-polig |
Es wird nur Standard-RS232 unterstützt (39Pin, 2*20Pin, 2,0 mm). |
1 * JPCOM1/2- Pin |
COM1/2 Pin 9 ist auf 0V/5V/12V eingestellt (6Pin, 2*3Pin, 2,0mm) |
1*SIM_CARD- Steckplatz |
Unterstützt SIM-Karte, für 3G/4G ist eine SIM-Karte erforderlich |
1*CLR_CMOS -Pin |
Mainboard-Reset- und Entladestifte (3Pin, 1*3Pin, 2,0 mm) |
1*FAN1-Pin |
CPU-Lüfterstifte unterstützen Temperaturregelung (3-polig, 1 x 3-polig, 2,54 mm). |
1*SYS_FAN-Pin |
Systemlüfterstifte ohne Temperaturregelung (3Pin, 1*3Pin, 2,54 mm) |
1*GPIO_CN-Pin |
GPIO-Steuerstifte (10Pin, 2*5Pin, 2,0 mm) |
Betriebsumgebung |
Betriebstemperatur: -10℃~60℃; Betriebsfeuchtigkeit: 5 % ~ 95 % relative Luftfeuchtigkeit, keine Kondensation |
BIOS |
AMI BIOS ， Unterstützt das Einschalten, den zeitgesteuerten Start und die intelligente Identifizierung von Remote-Schaltgeräten |
Wachhund |
Watchdog-Programmierung, unterstützt Hardware-Reset-Funktion (256 Stufen, 0–255 Sekunden). |
Betriebssystem |
Unterstützt Windows 11, Windows 10, LINUX, Kirin-System, Tongxin-System und so weiter |
>> FAQ
Q |
A |
CPU-Unterstützung? |
10. Generation Comet Lake H |
Chipsatz? |
Intel HM470 |
Maximaler Speicher? |
2 x DDR4, bis zu 64 GB |
PCIe-X16-Steckplatz? |
Ja, PCIe 3.0 x16 |
HDMI-Version? |
Dual HDMI 1.4 (4K@30Hz) |
Max zeigt an? |
3 unabhängige Displays |
LAN-Ports? |
1 x GbE oder 2 x GbE |
Lagerung? |
M.2 NVMe/SATA + MSATA + SATA 3.0 |
COM-Ports? |
2 oder 6 |
Stromversorgung? |
12V/19V Gleichstrom |
Betriebstemperatur? |
-10°C ~ 60°C |
Wachhund? |
Ja, 256-Level |
