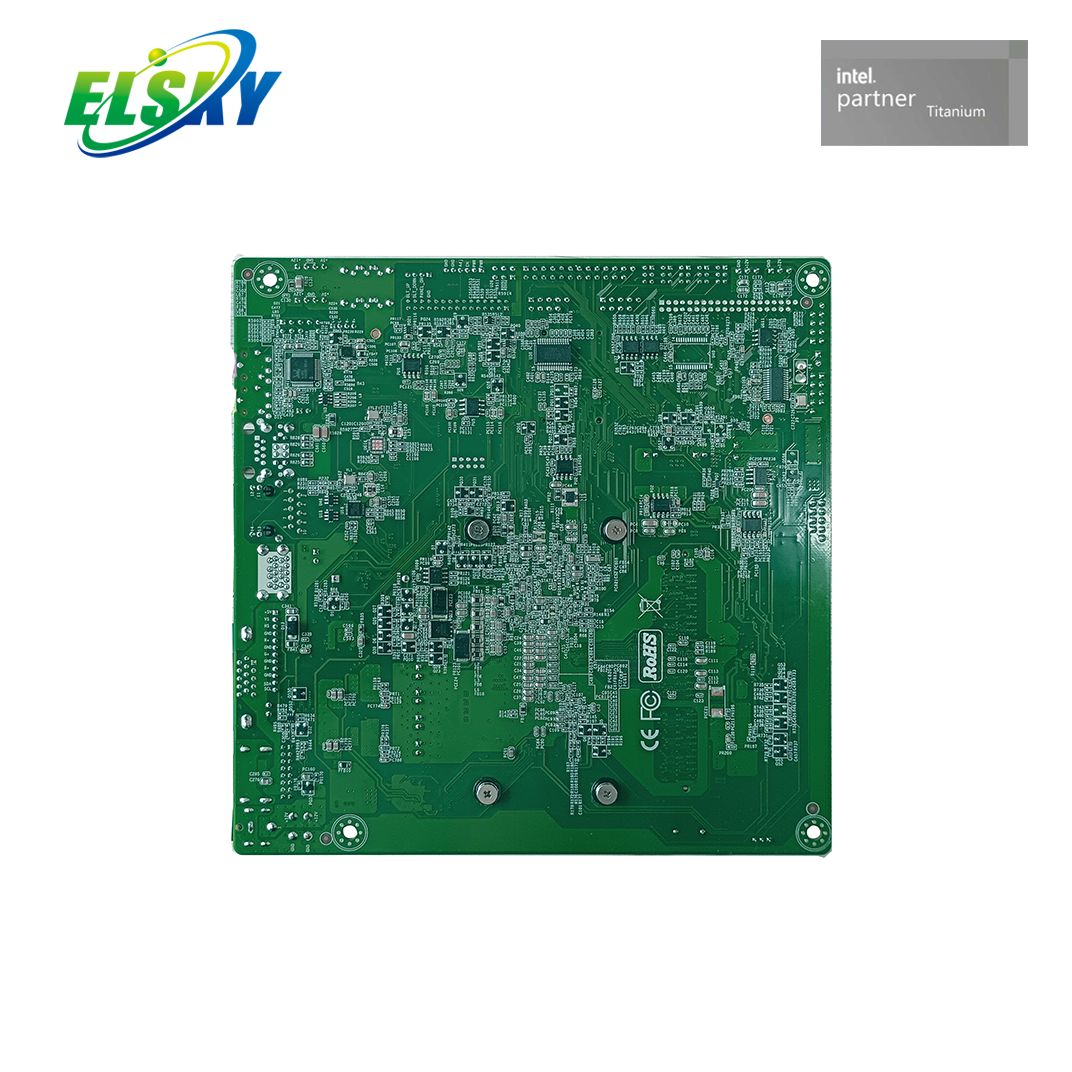

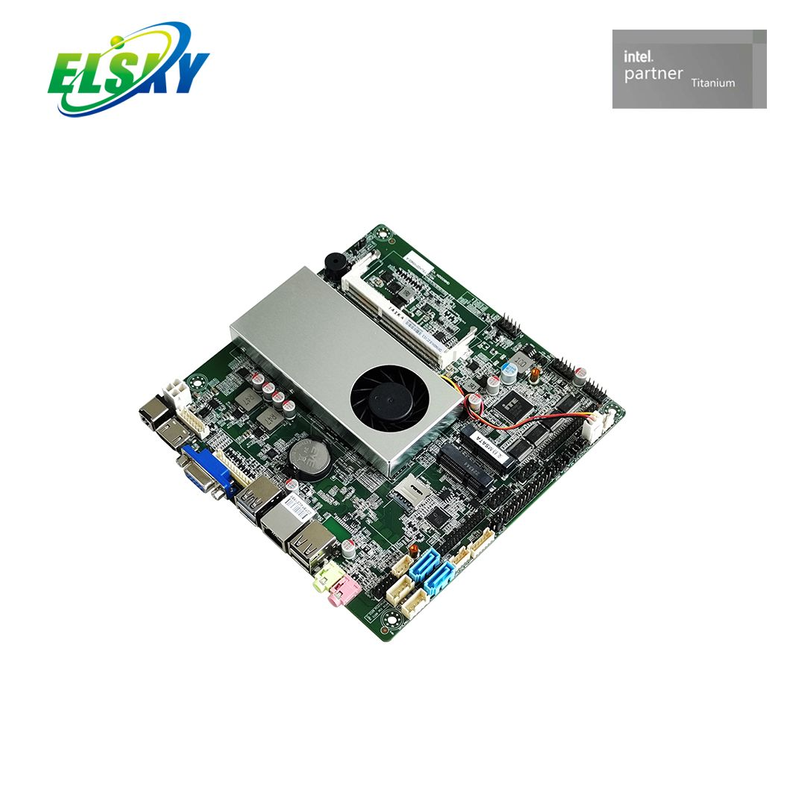

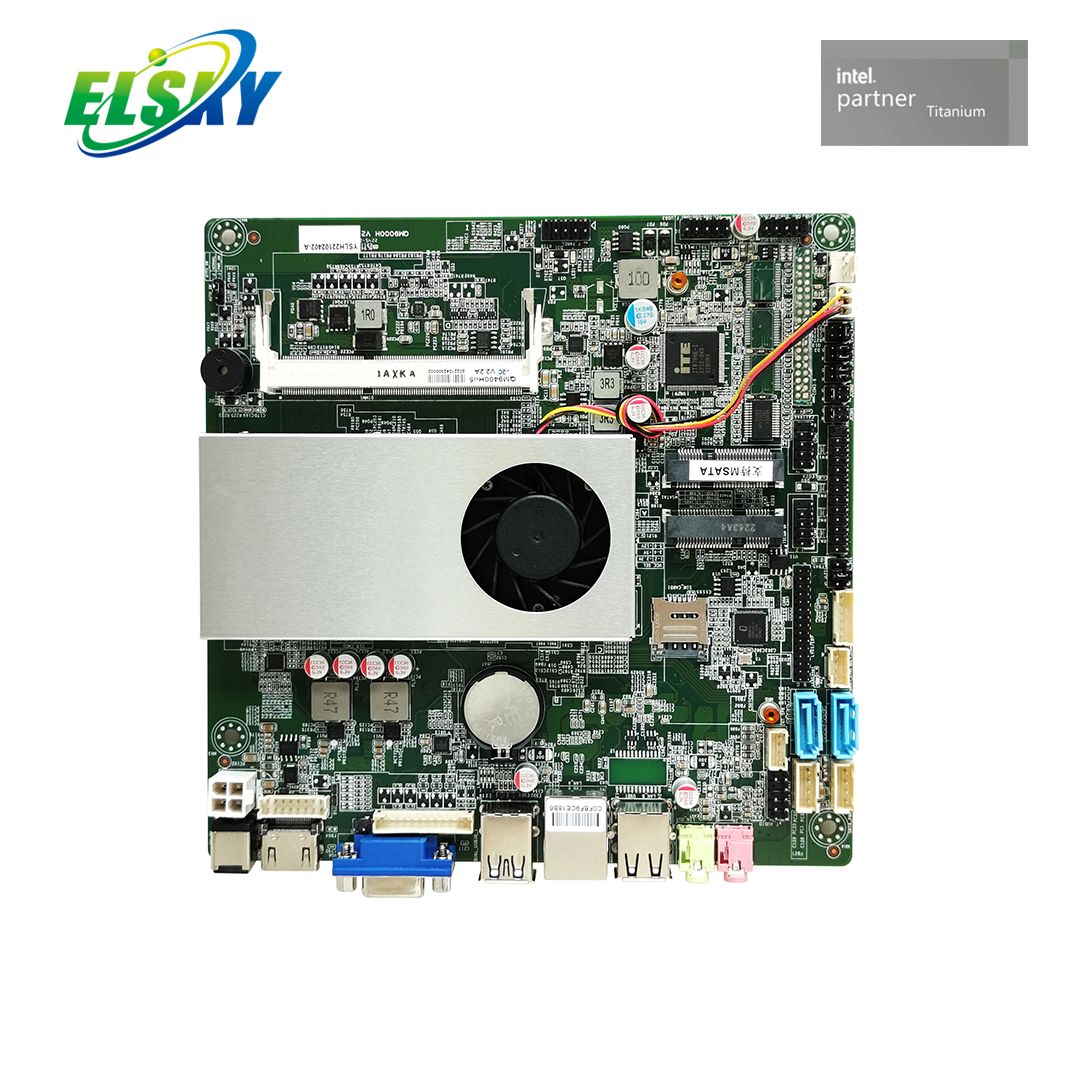

Motherboard-Größe |
170 mm (L) * 170 mm (B) * 20 mm (H) |
CPU-Prozessor |
QM9400H unterstützt CPUs der 4. Generation: I3-4010U, I5-4200U, I7-4500U usw. |
|
QM9500H unterstützt CPUs der 5. Generation: I3-5010U, I5-5200U, I7-5500U usw. |
Chipsatz |
Haswell-U, Broadwell-U Hochgeschwindigkeits-Chipsatz |
Speicherunterstützung |
1 * DDR3 SODIMM-Speichersteckplatz, unterstützt 1600-MHz-Speicher, Niederspannung 1,35 V, maximale Unterstützung 8 GB |
Stromversorgung |
1*DC_IN |
Das Motherboard unterstützt 12 V/19 V und der Innendurchmesser des Gleichstromkopfes beträgt 2,5 mm Der Stromverbrauch des Mainboards liegt unter Volllast bei ca. 40W. Es wird empfohlen, ein Netzteil über 12V5A oder 19V4A zu verwenden |
|
1*DC_ATX |

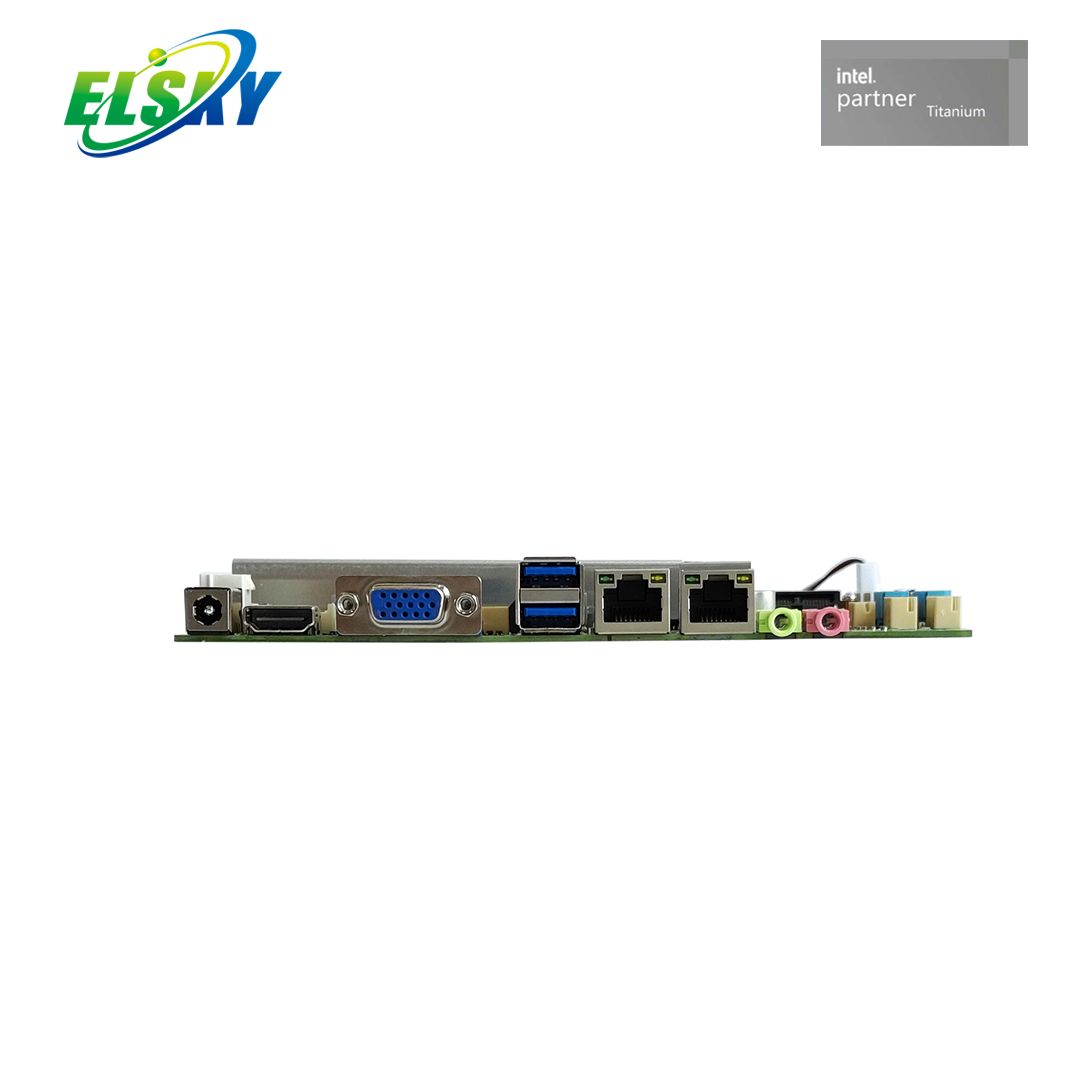

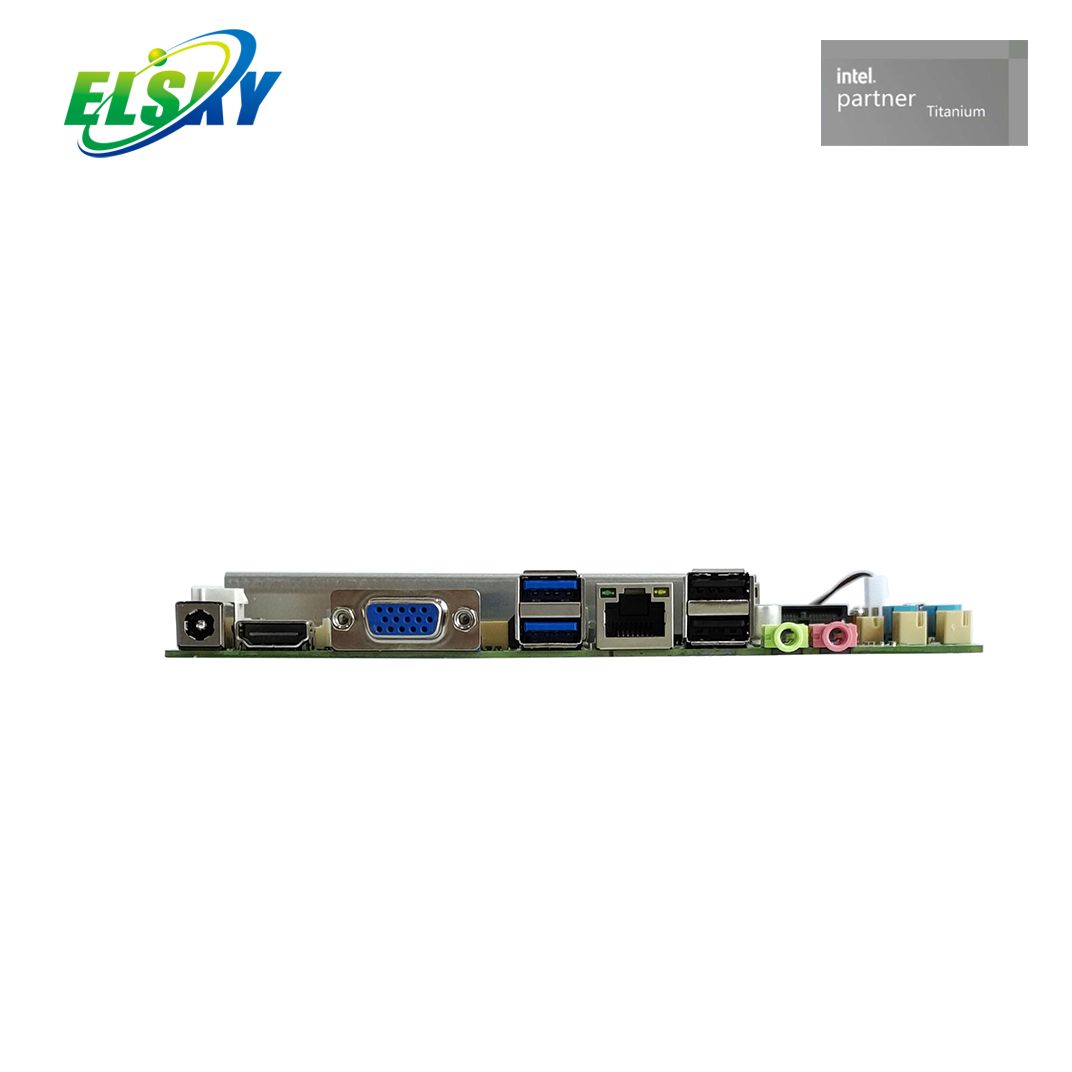

Anzeigefunktion |
Integrierter Intel® HD 4400-Grafikcontroller der 4. Generation, unterstützt Einzeldisplay, Dual-Display/Triple-Display-Kopie, Dual-Display/Triple-Display-Erweiterung, Einzeldisplay unter DOS |
|
Integrierter Intel® HD 5500-Grafikcontroller der 5. Generation, unterstützt Einzeldisplay, Dual-Display/Triple-Display-Kopie, Dual-Display/Triple-Display-Erweiterung, Einzeldisplay unter DOS |
|
1 * VGA DB15-Schnittstelle |
Unterstützt eine Auflösung von 1920 x 1080 bei 60 Hz |
|
1*VGA_OUT-Pin |
Unterstützte Auflösung 1920 x 1080 bei 60 Hz (12 Pin, 1 x 12 Pin, 2,0 mm). |
|
1 * HDMI 1.4-Schnittstelle |
Unterstützt Auflösung 4096/3840*2160@30Hz |
|
1*HDMI_CON-Pin |
Unterstützt Auflösung 4096/3840*2160@30Hz (16Pin, 2*8Pin, 2,0mm) |
|
1 * LVDS/EDP-Pin |
Unterstützte Auflösung 1920 x 1080 bei 60 Hz (30 Pin, 2 x 15 Pin, 2,0 mm). |
|
LVDS und EDP teilen sich Pins, das Standard-LVDS-Signal kann in ein EDP-Signal geändert werden |
|
1*VCC_SEL-Pin |
LVDS/EDP-Spannungssteuerstift (6Pin, 2*3Pin, 2,0 mm) |
|
1*INVERT-Pin |
Steuerstift für LVDS/EDP-Hintergrundbeleuchtungsschalter (6-polig, 1 x 6-polig, 2,0 mm) |
|
1*BKLT_CTRL-Pin |
LVDS-Pin zur Helligkeitseinstellung der Hintergrundbeleuchtung (4Pin, 1*4Pin, 2,0 mm) |
Internetfunktion |
1/2*RJ45 LAN-Schnittstelle |
100M-Netzwerkkarte und Gigabit-Netzwerkkarte sind optional und unterstützen das Aufwecken im Netzwerk sowie die PXE-Boot-Funktion ohne Festplatte (Gigabit: Einzelnetzwerk 8111H, Dualnetzwerk 8111H+8111H) (100M: Einzelnetzwerk 8106E, Doppelnetzwerk 8106E+8106E) |
|
1*Mini-PCIE-Schnittstelle |
Unterstützt WIFI/3G/4G/Bluetooth-Modul usw. |
Festplattenfunktion |
1*MSATA-Schnittstelle |
Unterstützt MSATA-Festplatte oder USB-Signal-WIFI-Modul |
|
2*SATA-Schnittstelle |
Standardmäßige SATA3.0-Festplattenschnittstelle, die maximale Übertragungsgeschwindigkeit beträgt 6,0 Gbit/s |
|
2*SATA_PWR-Pin |
Der Stromversorgungsstift der Festplatte kann mit 5 V oder 12 V versorgt werden. (4Pin, 1*4Pin, 2,54mm) |
Soundfunktion |
Integrierter Realtek ALC662/897 HD-Digital-Audio-Decoder, 6-Kanal-High-Fidelity-Audio-Controller |
|
1*LIN_OUT-Schnittstelle |
Unterstützt Audioausgabe (grün) |
|
1*MIC_IN-Schnittstelle |
Unterstützt Mikrofoneingang (rot) |
|
1*INT_SPK-Pin |
Der Leistungsverstärker unterstützt einen 8-Ohm-5-Watt-Lautsprecher-Zweikanalausgang (4Pin, 1*4Pin, 2,0mm) |
|
1*F_AUDIO-Pin |
Standard-Audio-Pin (9Pin, 2*5Pin, 2,54 mm) |
USB-Funktion |
2*USB3.0-Schnittstelle |
Rückseitige Standard-USB3.0-Schnittstelle |
|
2*USB2.0-Schnittstelle |
Rückseitige Standard-USB2.0-Schnittstelle |
|
1*F_USB2-Pin |
Vordere USB2.0-Pins, ein Satz hat 2*USB2.0 (9Pin, 2*5Pin, 2,54mm) |
|
1*F_USB3-Pin |
Vordere USB2.0-Pins, ein Satz hat 2*USB2.0 (9Pin, 2*5Pin, 2,54mm) |
Schaltfunktion |
1*F_PANEL-Pin |
Schalter, Betriebsanzeige, Festplattenanzeige, Reset-Pin (9Pin, 2*5Pin, 2,54 mm) |
|
1*AUTO_SW-Pin |
Hardware-Steuerungs-Einschaltstift (3Pin, 1*3Pin, 2,0 mm) |
Andere E/A |
1*COM1-Pin |
Serieller Anschluss, unterstützt nur RS232 (9Pin, 2*5Pin, 2,54 mm) |
|
1 * COM2-Pin |
Serieller Anschluss, COM2 unterstützt optional RS232/RS422/RS485 (9Pin, 2*5Pin, 2,54mm) |
|
COM3~COM6-Pins |
Serieller Anschluss, unterstützt Standard RS232 (39Pin, 2*20Pin, 2,0 mm) |
|
1*JCOM1-Pin |
Steuerung COM1 Pin 9 Spannung 0V/5V/12V optional (6Pin, 2*3Pin, 2,0mm) |
|
1*JCOM2-Pin |
Steuerung COM2 Pin 9 Spannung 0V/5V/12V optional (6Pin, 2*3Pin, 2,0mm) |
|
JP9/JP10/JP11 Pin |
COM2 unterstützt RS422- und RS485-Signal-Jumper-Einstellungen (6Pin, 2*3Pin, 2,0mm) |
|
1*SIM_CARD-Kartensteckplatz |
Unterstützt SIM-Karte, benötigt SIM-Karte bei Verwendung von 3G/4G |
|
1*CLR_CMOS-Pin |
Motherboard-Reset- und Entladestift (2Pin, 1*2Pin, 2,54 mm) |
|
1*J_GPIO-Pin (optional) |
GPIO-Steuerpin (10Pin, 2*5Pin, 2,0mm) |
|
1*SYS_FAN-Pin |
Systemlüfter-Pin, volle Geschwindigkeit, unterstützt keine Temperaturregelung (3Pin, 1*3Pin, 2,54mm) |
|
1*CPU_FAN-Pin |
CPU-Lüfterstift, unterstützt Temperaturregelung (3Pin, 1*3Pin, 2,54 mm) |
Betriebsumgebung |
Arbeitstemperatur: -10℃~60℃; Arbeitsfeuchtigkeit: 5 % ~ 95 % relative Luftfeuchtigkeit, nicht kondensierend |
BIOS |
AMI BIOS, unterstützt Einschalten und Hochfahren, geplantes Hochfahren, Fernschalter-Maschine, intelligente Identifizierung von Geräten |
Wachhund |
Watchdog-Programmierung, unterstützt Hardware-Reset-Funktion (256 Stufen, 0–255 Sekunden). |
Betriebssystem |
Unterstützt Windows 10, Windows 8, Windows 7, Linux usw. |
