Visão geral

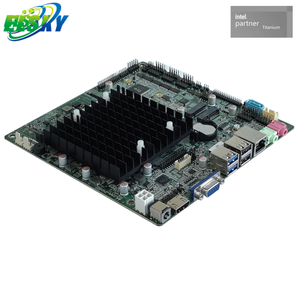

D25G2 D25G6 é uma placa-mãe de baixo consumo de energia. Ele possui uma CPU Intel Atom integrada. O design é compacto e fino. Funciona sem ventilador. Isso permite um desempenho silencioso. Ele suporta uma fonte de alimentação ATX de desktop.

Esta placa suporta monitores duplos. Você pode clonar ou estender sua tela. Oferece saídas VGA e LVDS.

A placa possui muitas interfaces. Inclui uma porta Gigabit Ethernet. Existem duas portas SATA para armazenamento. Você obtém oito portas USB 2.0. Um slot PCI também está disponível. Você pode escolher entre duas ou seis portas COM.

Esta placa-mãe é muito versátil. Ele foi construído para oferecer confiabilidade. É uma boa escolha para uso industrial.

Características

1. Baixo consumo de energia:  Esta placa-mãe usa processadores Intel Atom dual-core. Ele foi construído para eficiência e uso de baixo consumo de energia. O design é compacto e sem ventoinha para uma operação silenciosa. Isso o torna ideal para pequenos espaços e sistemas embarcados.

2. Opções versáteis de exibição:  A placa suporta monitores duplos. Você pode clonar ou estender sua área de trabalho. Ele fornece saídas VGA e LVDS. Isso permite configurações de exibição flexíveis. Ele pode executar um único monitor no DOS.

3. Conectividade expansível:  você obtém uma porta Gigabit Ethernet para acesso à rede. Existem duas interfaces SATA para suas necessidades de armazenamento. Um slot de expansão para dispositivos PCI está incluído. A placa também possui muitas portas USB e COM.

4. Configuração opcional:  A placa suporta duas ou seis portas COM. O slot MINI-PCIE pode ser usado para módulos WIFI ou armazenamento MSATA. Ele também oferece suporte a diferentes configurações de rede e SATA com base em suas necessidades.

5. Design Robusto e Confiável:  Foi construído para operar em condições adversas. A faixa de temperatura de trabalho é de -20°C a 60°C. Inclui uma função de watchdog. Este recurso oferece suporte a redefinições de hardware. Isso garante um desempenho estável e confiável.

Aplicativo

1. Thin Client:  Esta placa é ideal para thin clients. Depende da computação em nuvem ou de servidor. Apenas o processamento local básico é necessário. Isso funciona bem para terminais de área de trabalho remota.

2. Displays de publicidade e informações :  Use esta placa-mãe para sinalização digital. Suporta reprodução de vídeo 4K estável. Ele foi projetado para operação contínua e de longo prazo.

3. Sistemas POS:  Esta placa é perfeita para sistemas de ponto de venda. Ele executa software de varejo personalizado. O baixo uso de energia reduz o calor. Também ajuda a manter os níveis de ruído baixos.

4. Dispositivos Médicos Portáteis:  A placa-mãe é adequada para dispositivos médicos. Isso inclui máquinas de ultrassom portáteis. Ele também pode alimentar terminais de registros médicos eletrônicos. Seu design de baixo consumo permite uma longa duração da bateria.

5. Equipamento de monitoramento de campo:  Esta placa funciona bem em locais remotos. Pode alimentar estações meteorológicas. Também administra terminais de rastreamento de vida selvagem. O design permite uma operação não tripulada a longo prazo.

Serviço

A ELSKY fornece forte suporte pós-venda para nossas placas-mãe D25G2, D25G6. Visamos a sua satisfação.

1. Cobertura de garantia: Todas as placas-mãe ELSKY vêm com garantia de 1 ano. Isso cobre defeitos de materiais e de fabricação. Mantemos a qualidade do nosso produto.

2. Suporte Técnico: Nossa equipe oferece suporte técnico abrangente. Se você tiver dúvidas, podemos ajudar. Fornecemos orientação para configuração e solução de problemas.

3. Reparo e substituição: Caso surja algum problema, oferecemos serviços de reparo. Se o reparo não for possível, podemos providenciar uma substituição. Isso garante um tempo de inatividade mínimo para suas operações.

4. Assistência ao Cliente: Estamos comprometidos com um bom atendimento ao cliente. Nossa equipe está pronta para atendê-lo. Contate-nos para qualquer necessidade em relação à sua placa-mãe.

Pedido de modelo de produto opcional

Modelo	CPU	LAN（RJ45）	COM	USB	Memória （Máx.）	Poder
D25G2	D2550	1	2	8	4GB	ATX+12V
D25G6	D2550	1	6	8	4GB
D25G2-2L	D2550	2	2	6	4GB
D25G6-2L	D2550	2	6	6	4GB

Especificações do produto

Tamanho	170mm*170mm
CPU	Intel Átomo D2550
Chipset	Intel D2550+NM10 Plus
Memória	1 * slot de memória DDR3 SODIMM, suporta memória de 1333/1600 MHz, suporte máximo de 8 GB
Fonte de energia	1*ATX_CON	Interface de alimentação ATX de desktop, com suporte para tensão de 12V
Mostrar	D2550 integra núcleo de exibição GMA3600, suporta exibição única, replicação de exibição dupla, expansão de exibição dupla, exibição única em DOS
	1 * interface VGA DB15	Suporta a mais alta resolução 1920*1200@60HZ
	1 * pino VGA_OUT	Suporta a mais alta resolução 1920 * 1200 @ 60 Hz (1 * 12 pinos, 2,0 mm)
	1 * pino LVDS	Suporta a mais alta resolução 1920*1080@60HZ （2*10Pin,2,0mm）
	1 * pino LVDS_PWR	Pino de configuração de tensão LLVDS (1 * 3 pinos, 2,54 mm)
	1 * pino INVERTER	Pino de controle de luz de fundo LVDS (1 * 6 pinos, 2,0 mm)
Rede	1 * chip de placa de rede gigabit RTL8111E, suportando função de despertar de rede/PXE.  (Portas Ethernet Gigabit duplas opcionais)
Armazenar	1 * interface SATA1	Interface de disco rígido SATA2.0 padrão, velocidade máxima de transferência de 3,0 Gbps
	1 * interface SATA2	Interface de disco rígido SATA2.0 padrão, velocidade máxima de transferência de 3,0 Gbps
Som	Decodificador de áudio digital Realtek ALC662 HD integrado, controlador de áudio de alta fidelidade de 6 canais
	1 * interface AUDIO_JACK	Suporta saída de áudio (interface acima), entrada MIC (interface abaixo)
	1 * pino F_AUDIO	Pino de áudio padrão (2 * 5 pinos, 2,54 mm)
USB	4 * interface USB2.0	Interface USB 2.0 padrão traseira
	1 * pino FUSB1	Pinos USB 2.0 frontais, um conjunto com 2 * USB 2.0 (2 * 5 pinos, 2,54 mm)
	1 * pino FUSB2	Pinos USB 2.0 frontais, um conjunto com 2 * USB 2.0 (2 * 5 pinos, 2,54 mm)
Trocar	1 * pino F_PANEL	Interruptor, luz de alimentação, luz do disco rígido, pino de reinicialização (2 * 5 pinos, 2,54 mm)
Outras E/S	1 * interface COM	Porta serial externa, suporta RS232
	Pino COM	Pino de porta serial, COM6 opcional suporta RS422/RS485, 1 * RS422 ou 1 * RS485 （2*5Pin,2,54mm）
	1 * interface PS/2	Interface de teclado e mouse PS/2
	1 * interface MINI_PCIE	Suporta módulo WIFI e MSATA opcional
	1 * pino CLR_CMOS	Pinos de reinicialização e descarga da placa-mãe (1 * 3 pinos, 2,54 mm)
	1 * suporte de morcego	Suporte de bateria
	1 * pino SYS_FAN	Pino do ventilador (1 * 3 pinos, 2,54 mm)
	1 * pino CPU_FAN	Pino do ventilador (1 * 3 pinos, 2,54 mm)
	1 * interface LPT	Porta de impressão padrão
	1 * slot PCI	Slot PCI padrão, capaz de conectar dispositivos independentes externamente
Ambiente operacional	Temperatura de trabalho: -20 ℃~60 ℃;  Umidade de trabalho: 5% ~ 95% de umidade relativa, sem condensação
BIOS	BIOS AMI, suporte para ativação, ativação cronometrada e reconhecimento inteligente de dispositivos de ativação/desativação remota
Assistir cachorro	Programação Watchdog, suporta função de reinicialização de hardware (256 níveis, 0-255 segundos)
Sistema operacional	Suporta Windows 7, Windows XP, Linux

Perguntas frequentes

1. P: Quais processadores estão na placa-mãe ELSKY D25G2/D25G6?

R: A placa possui Intel Atom D2550/N2800/N2600 integrados. processadores dual-core

2. P:Que tipo de memória esta placa-mãe suporta?

R: Possui um slot DDR3 SODIMM. Ele suporta até 8 GB de memória em velocidades de 1333/1600 MHz.

3. P: Posso usar dois monitores com esta placa-mãe?

R: Sim, ele suporta monitores duplos. Você pode usar os modos espelhado e estendido por meio de saídas VGA e LVDS .

P:4. Quais são as opções de expansão e conectividade?

R: A placa inclui uma porta Gigabit Ethernet, duas portas SATA e um slot PCI. Ele também possui oito portas USB 2.0 e opção para duas ou seis portas COM.

5. P: Qual é o requisito de fonte de alimentação?

R: Ele usa uma padrão entrada de energia ATX de desktop .

6. P:Esta é uma placa-mãe sem ventoinha?

R:Sim, o ELSKY D25G2/D25G6 tem um design sem ventoinha . Isso o torna ideal para operação silenciosa e espaços pequenos.

7. P: Quais são as principais aplicações desta placa-mãe?

R:É ótimo para thin clients, sinalização digital, sistemas POS, dispositivos médicos portáteis e equipamentos de monitoramento de campo.
