Überblick

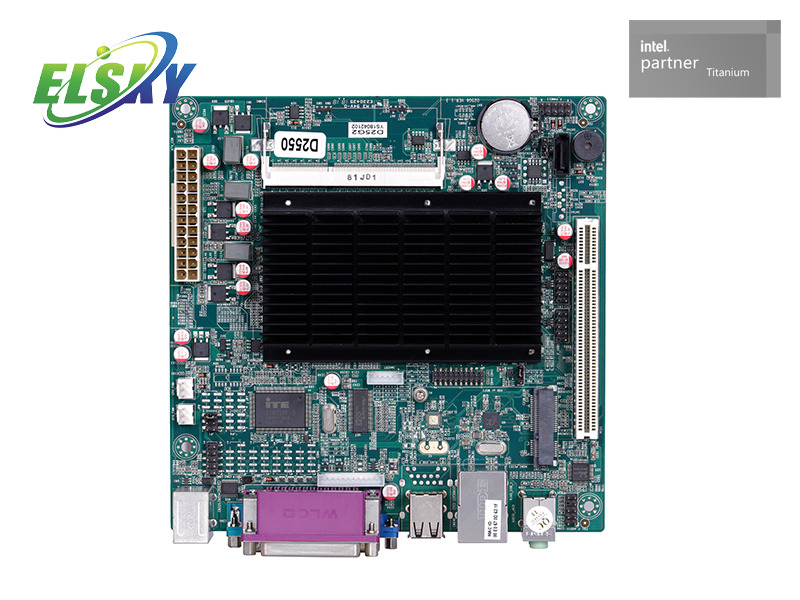

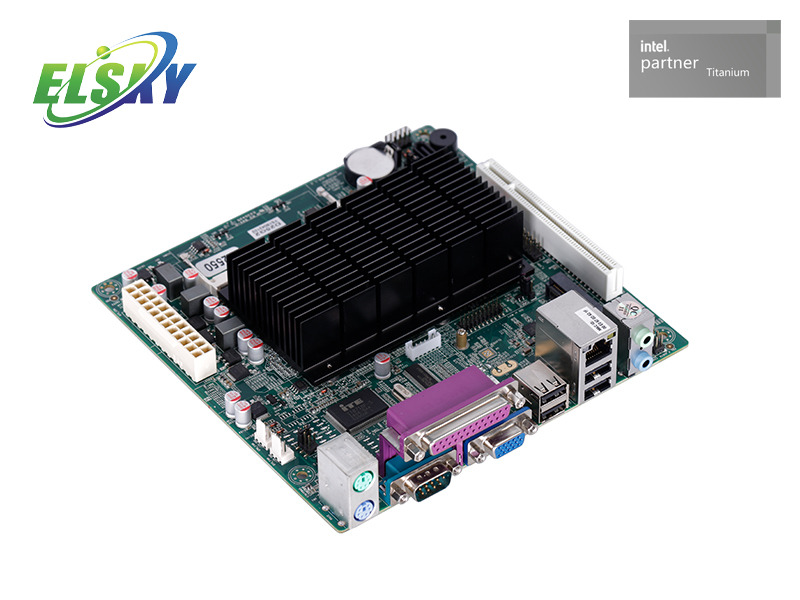

D25G2 D25G6 ist ein Motherboard mit geringem Stromverbrauch. Es verfügt über eine integrierte Intel Atom-CPU. Das Design ist kompakt und dünn. Es funktioniert ohne Lüfter. Dies ermöglicht eine leise Leistung. Es unterstützt ein Desktop-ATX-Netzteil.

Dieses Board unterstützt zwei Displays. Sie können Ihren Bildschirm klonen oder erweitern. Es bietet VGA- und LVDS-Ausgänge.

Das Board verfügt über viele Schnittstellen. Es verfügt über einen Gigabit-Ethernet-Anschluss. Für die Speicherung stehen zwei SATA-Ports zur Verfügung. Sie erhalten acht USB 2.0-Anschlüsse. Ein PCI-Steckplatz ist ebenfalls vorhanden. Sie können zwischen zwei oder sechs COM-Ports wählen.

Dieses Motherboard ist sehr vielseitig. Es ist auf Zuverlässigkeit ausgelegt. Es ist eine gute Wahl für den industriellen Einsatz.

Merkmale

1. Geringer Stromverbrauch:  Dieses Motherboard verwendet Intel Atom Dual-Core-Prozessoren. Es ist auf Effizienz und geringen Stromverbrauch ausgelegt. Das Design ist kompakt und lüfterlos für einen leisen Betrieb. Dadurch ist es ideal für kleine Räume und eingebettete Systeme.

2. Vielseitige Anzeigeoptionen:  Das Board unterstützt zwei Displays. Sie können Ihren Desktop klonen oder erweitern. Es bietet VGA- und LVDS-Ausgänge. Dies ermöglicht flexible Display-Setups. Es kann eine einzelne Anzeige unter DOS ausführen.

3. Erweiterbare Konnektivität:  Sie erhalten einen Gigabit-Ethernet-Port für den Netzwerkzugriff. Für Ihren Speicherbedarf stehen zwei SATA-Schnittstellen zur Verfügung. Ein Erweiterungssteckplatz für PCI-Geräte ist im Lieferumfang enthalten. Das Board verfügt außerdem über zahlreiche USB- und COM-Anschlüsse.

4. Optionale Konfiguration:  Das Board unterstützt entweder zwei oder sechs COM-Ports. Der MINI-PCIE-Steckplatz kann für WLAN-Module oder MSATA-Speicher genutzt werden. Je nach Bedarf werden auch verschiedene SATA- und Netzwerkkonfigurationen unterstützt.

5. Robustes und zuverlässiges Design:  Es ist für den Betrieb unter rauen Bedingungen ausgelegt. Der Arbeitstemperaturbereich beträgt -20℃ bis 60℃. Es beinhaltet eine Watchdog-Funktion. Diese Funktion unterstützt Hardware-Resets. Dies gewährleistet eine stabile und zuverlässige Leistung.

Anwendung

1. Thin Client:  Dieses Board ist ideal für Thin Clients. Es setzt auf Cloud- oder Server-Computing. Es ist nur eine grundlegende lokale Verarbeitung erforderlich. Dies funktioniert gut für Remote-Desktop-Terminals.

2. Werbe- und Informationsdisplays:  Verwenden Sie dieses Motherboard für Digital Signage. Es unterstützt eine stabile 4K-Videowiedergabe. Es ist für den langfristigen Dauerbetrieb ausgelegt.

3. POS-Systeme:  Dieses Board eignet sich perfekt für Point-of-Sale-Systeme. Es führt kundenspezifische Einzelhandelssoftware aus. Der geringe Stromverbrauch reduziert die Wärmeentwicklung. Es trägt auch dazu bei, den Lärmpegel niedrig zu halten.

4. Tragbare medizinische Geräte:  Das Motherboard ist für medizinische Geräte geeignet. Dazu gehören auch tragbare Ultraschallgeräte. Es kann auch elektronische Terminals für Patientenakten mit Strom versorgen. Sein stromsparendes Design ermöglicht eine lange Akkulaufzeit.

5. Feldüberwachungsausrüstung:  Dieses Board eignet sich gut für abgelegene Standorte. Es kann Wetterstationen mit Strom versorgen. Es betreibt auch Wildtierverfolgungsterminals. Das Design ermöglicht einen langfristigen, unbemannten Betrieb.

Service

ELSKY bietet starken After-Sales-Support für unsere D25G2- und D25G6-Motherboards. Unser Ziel ist Ihre Zufriedenheit.

1. Garantieumfang: Für alle ELSKY-Motherboards gilt eine einjährige Garantie. Dies deckt Material- und Verarbeitungsfehler ab. Wir stehen zu unserer Produktqualität.

2. Technischer Support: Unser Team bietet umfassenden technischen Support. Wenn Sie Fragen haben, können wir Ihnen helfen. Wir bieten Anleitungen zur Einrichtung und Fehlerbehebung.

3. Reparatur und Austausch: Sollte ein Problem auftreten, bieten wir Reparaturdienste an. Sollte eine Reparatur nicht möglich sein, können wir einen Ersatz veranlassen. Dies gewährleistet minimale Ausfallzeiten für Ihren Betrieb.

4. Kundendienst: Wir legen großen Wert auf einen guten Kundenservice. Unsere Mitarbeiter stehen Ihnen gerne zur Verfügung. Kontaktieren Sie uns, wenn Sie Fragen zu Ihrem Motherboard haben.

Bestellung des Produktmodells optional

Modell	CPU	LAN (RJ45)	COM	USB	Speicher (Max)	Leistung

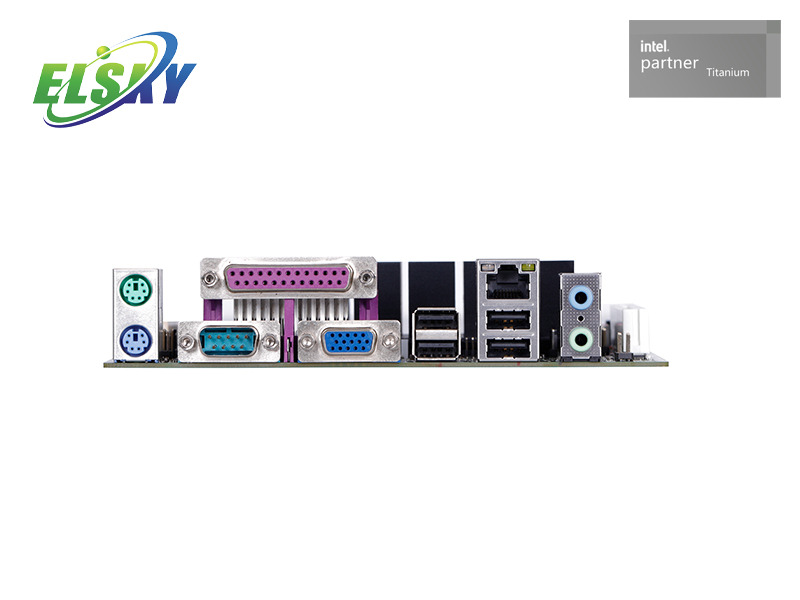

D25G2	D2550	1	2	8	4 GB	ATX+12V
D25G6	D2550	1	6	8	4 GB

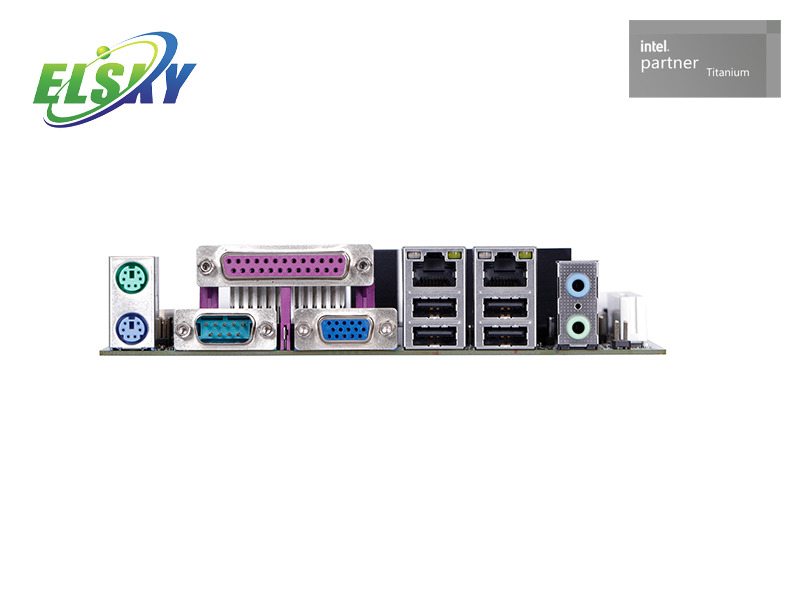

D25G2-2L	D2550	2	2	6	4 GB
D25G6-2L	D2550	2	6	6	4 GB

Produktspezifikationen

Größe	170 mm * 170 mm
CPU	Intel Atom D2550
Chipsatz	Intel D2550+NM10 Plus
Erinnerung	1 * DDR3 SODIMM-Speichersteckplatz, unterstützt 1333/1600 MHz-Speicher, unterstützt maximal 8 GB
Stromversorgung	1*ATX_CON	Desktop-ATX-Stromschnittstelle, unterstützt 12 V Spannung
Anzeige	D2550 integriert den GMA3600-Display-Kern und unterstützt Einzeldisplay, Dual-Display-Replikation, Dual-Display-Erweiterung und Einzeldisplay unter DOS
	1 * VGA DB15-Schnittstelle	Unterstützt die höchste Auflösung 1920*1200@60HZ
	1*VGA_OUT-Pin	Unterstützt die höchste Auflösung 1920 x 1200 bei 60 Hz (1 x 12 Pin, 2,0 mm).
	1 * LVDS-Pin	Unterstützt die höchste Auflösung 1920 x 1080 bei 60 Hz (2 x 10 Pin, 2,0 mm).
	1*LVDS_PWR-Pin	LLVDS-Spannungseinstellstift (1*3Pin, 2,54 mm)
	1*INVERT-Pin	LVDS-Hintergrundbeleuchtungs-Steuerstift (1*6Pin, 2,0 mm)
Netzwerk	1 * RTL8111E Gigabit-Netzwerkkartenchip, der die Netzwerk-Wake-up-/PXE-Funktion unterstützt.  (Zwei Gigabit-Ethernet-Ports optional)
Lagerung	1*SATA1-Schnittstelle	Standard-SATA2.0-Festplattenschnittstelle, maximale Übertragungsgeschwindigkeit von 3,0 Gbit/s
	1*SATA2-Schnittstelle	Standard-SATA2.0-Festplattenschnittstelle, maximale Übertragungsgeschwindigkeit von 3,0 Gbit/s
Klang	Integrierter Realtek ALC662 HD-Digital-Audio-Decoder, 6-Kanal-High-Fidelity-Audio-Controller
	1*AUDIO_JACK-Schnittstelle	Unterstützt Audioausgang (Schnittstelle oben), MIC-Eingang (Schnittstelle unten)
	1*F_AUDIO-Pin	Standard-Audio-Pin (2*5Pin, 2,54 mm)
USB	4*USB2.0-Schnittstelle	Rückseitige Standard-USB 2.0-Schnittstelle
	1*FUSB1-Pin	Vordere USB 2.0-Pins, ein Satz mit 2 * USB 2.0 (2*5Pin, 2,54 mm)
	1*FUSB2-Pin	Vordere USB 2.0-Pins, ein Satz mit 2 * USB 2.0 (2*5Pin, 2,54 mm)
Schalten	1*F_PANEL-Pin	Schalter, Betriebsanzeige, Festplattenanzeige, Neustart-Pin (2 x 5 Pins, 2,54 mm).
Andere E/A	1*COM-Schnittstelle	Externer serieller Anschluss, unterstützt RS232
	COM-Pin	Serieller Port-Pin, COM6 unterstützt optional RS422/RS485, 1 * RS422 oder 1 * RS485 (2*5Pin, 2,54 mm)
	1*PS/2-Schnittstelle	PS/2-Tastatur- und Mausschnittstelle
	1*MINI_PCIE-Schnittstelle	Unterstützt WIFI-Modul und MSATA optional
	1*CLR_CMOS-Pin	Motherboard-Reset- und Entladestifte (1*3Pin, 2,54 mm)
	1 * BAT-Halter	Batteriehalter
	1*SYS_FAN-Pin	Lüfterstift (1*3Pin, 2,54 mm)
	1*CPU_FAN-Pin	Lüfterstift (1*3Pin, 2,54 mm)
	1*LPT-Schnittstelle	Standard-Druckanschluss
	1 * PCI-Steckplatz	Standard-PCI-Steckplatz, der unabhängige Geräte extern anschließen kann
Betriebsumgebung	Arbeitstemperatur: -20 ℃~60 ℃;  Arbeitsfeuchtigkeit: 5 % ~ 95 % relative Luftfeuchtigkeit, keine Kondensation
BIOS	AMI BIOS, unterstützt Einschalten, zeitgesteuertes Einschalten und intelligente Erkennung von Remote-Ein-/Ausschaltgeräten
Wachhund	Watchdog-Programmierung, unterstützt Hardware-Reset-Funktion (256 Stufen, 0-255 Sekunden)
Betriebssystem	Unterstützt Windows 7, Windows XP, Linux

FAQ

1. F: Welche Prozessoren sind auf dem ELSKY D25G2/D25G6-Motherboard verbaut?

A: Das Board verfügt über integrierte Intel Atom D2550/N2800/N2600 Dual-Core-Prozessoren.

2. F: Welche Art von Speicher unterstützt dieses Motherboard?

A:Es verfügt über einen DDR3-SODIMM-Steckplatz. Es unterstützt bis zu 8 GB Speicher bei Geschwindigkeiten von 1333/1600 MHz.

3. F: Kann ich mit diesem Motherboard zwei Monitore verwenden?

A: Ja, es unterstützt zwei Displays. Über können Sie sowohl den gespiegelten als auch den erweiterten Modus nutzen VGA- und LVDS- Ausgänge .

F:4. Welche Erweiterungs- und Konnektivitätsmöglichkeiten gibt es?

A: Das Board verfügt über einen Gigabit-Ethernet-Anschluss, zwei SATA-Anschlüsse und einen PCI-Steckplatz. Es verfügt außerdem über acht USB 2.0-Anschlüsse und eine Option für zwei oder sechs COM-Anschlüsse.

5. F: Wie hoch ist die Stromversorgung?

A:Es verwendet einen Standard- Desktop-ATX-Stromeingang.

6. F: Handelt es sich um ein lüfterloses Motherboard?

A: Ja, der ELSKY D25G2/D25G6 hat ein lüfterloses Design . Dies macht es ideal für einen leisen Betrieb und kleine Räume.

7. F: Was sind die Hauptanwendungen für dieses Motherboard?

A:Es eignet sich hervorragend für Thin Clients, Digital Signage, POS-Systeme, tragbare medizinische Geräte und Feldüberwachungsgeräte.
