Fornecedor de placa-mãe ITX incorporada H81 por atacado

Recursos da placa-mãe ITX incorporada H81

Aqui estão os principais recursos da placa-mãe H81 Embedded ITX , apresentados em uma lista clara e fácil de ler. Cada ponto destaca uma força ou capacidade específica do produto.

• Suporte robusto a CPU : Esta placa suporta uma variedade de CPUs Intel de 4ª geração (LGA1150). Funciona com processadores Celeron, Pentium, Core i3, i5 e i7. Essa flexibilidade permite escolher o nível de desempenho certo para o seu projeto.

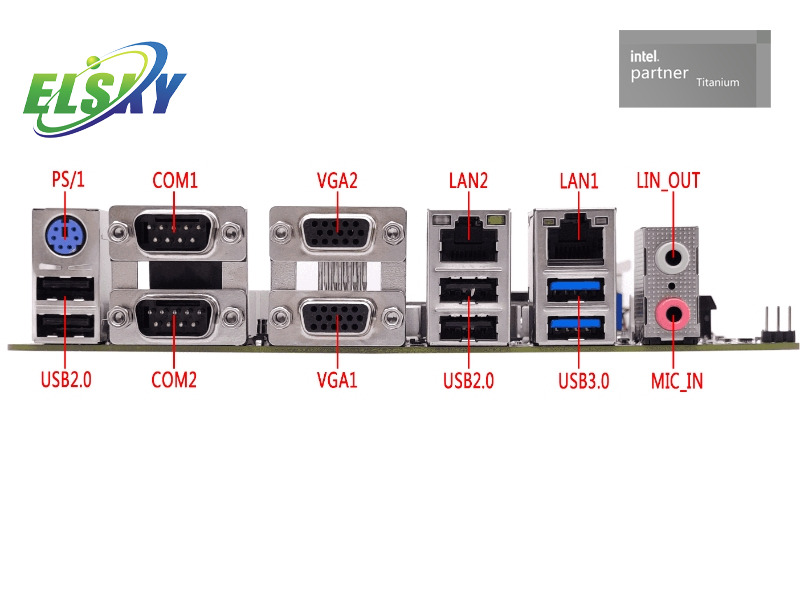

• Múltiplas E/S e Expansão : A placa-mãe foi projetada para ampla conectividade. Possui duas portas VGA para exibição. Possui duas portas LAN Gigabit para conexões de rede confiáveis. Um slot PCI-E X16 está disponível para adicionar uma placa gráfica dedicada ou outras placas de expansão.




• Ampla conectividade de porta serial : Para usos industriais e comerciais, esta placa é excelente. Ele fornece até 10 portas COM . Duas são portas DB9 externas. O resto são pinos internos. Isto é ideal para conectar vários dispositivos seriais, como leitores ou controladores de código de barras.




• Design confiável e durável : esta placa foi construída para durar em ambientes exigentes. Possui função watchdog para reinicializações do sistema. Opera em temperaturas de -10℃ a 60℃. Isso garante um desempenho estável em condições variadas.




• Opções flexíveis de armazenamento : você pode instalar uma variedade de unidades de armazenamento. A placa possui duas interfaces SATA 3.0 . Também inclui um slot mSATA . Isso permite uma instalação compacta de unidade de estado sólido, economizando espaço dentro do chassi.

Cenários de aplicação

Aqui estão alguns cenários de aplicação principais para a placa-mãe H81 Embedded ITX . Cada ponto mostra como os recursos da placa podem ser usados ​​em um ambiente real.

• Caixas eletrônicos e quiosques de bancos : Esta placa-mãe é confiável para máquinas de autoatendimento. Seu tamanho compacto cabe bem dentro de quiosques. As múltiplas portas COM podem ser conectadas a leitores de cartões e impressoras. Isso o torna uma ótima opção para serviços financeiros e de varejo.




• Sistemas de controle de veículos : A ampla faixa de temperatura e a construção sólida da placa a tornam adequada para veículos. Ele pode alimentar unidades de controle de veículos. Isto inclui sistemas para gestão de frotas ou entretenimento automóvel. Seu desempenho estável é crucial para ambientes móveis.




• Sinalização digital e displays de informações : Esta placa pode acionar grandes telas de informações. As portas VGA duplas permitem configurações de exibição flexíveis. Seu design robusto garante operação 24 horas por dia, 7 dias por semana. É perfeito para painéis publicitários e telas de informação pública em estações ou shoppings.




• Automação de Fábrica e Robótica : Com sua rica função de E/S e watchdog, a placa-mãe é ideal para controle industrial. Pode ser usado em sistemas de controle PLC ou robótica . As muitas portas seriais conectam-se a uma variedade de sensores e máquinas. Isso fornece uma base estável para tarefas automatizadas.




• Telas de informações ferroviárias : A placa-mãe funciona bem em ambientes de transporte exigentes. Ele pode alimentar displays em trens ou estações. Seu design durável suporta vibrações e mudanças de temperatura. Ele garante que informações em tempo real estejam sempre disponíveis para os passageiros.

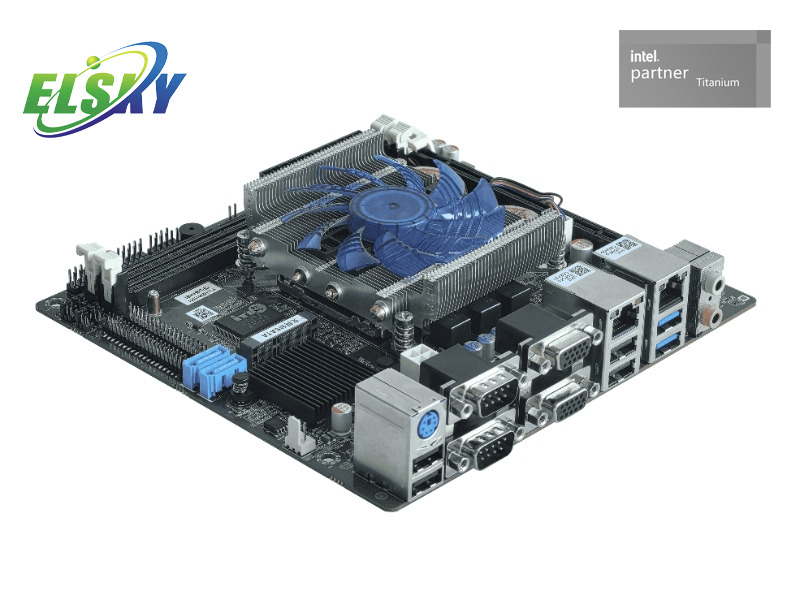

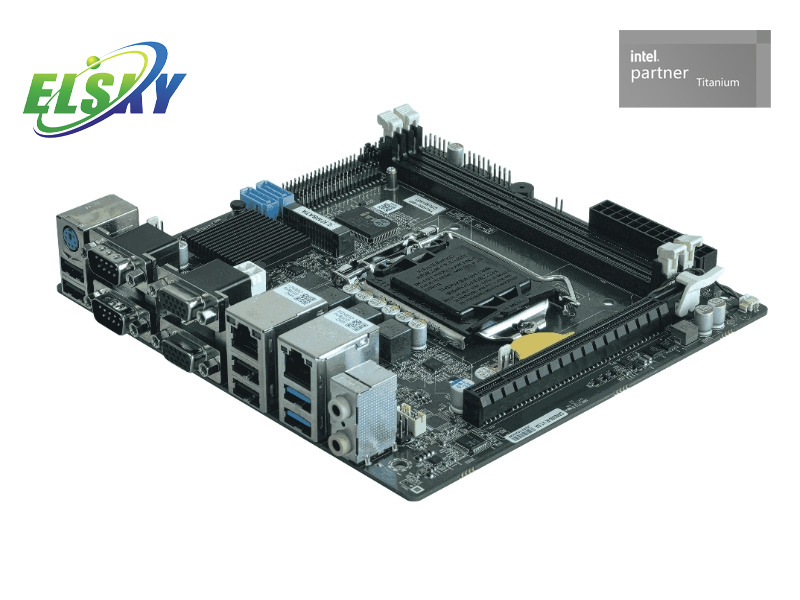

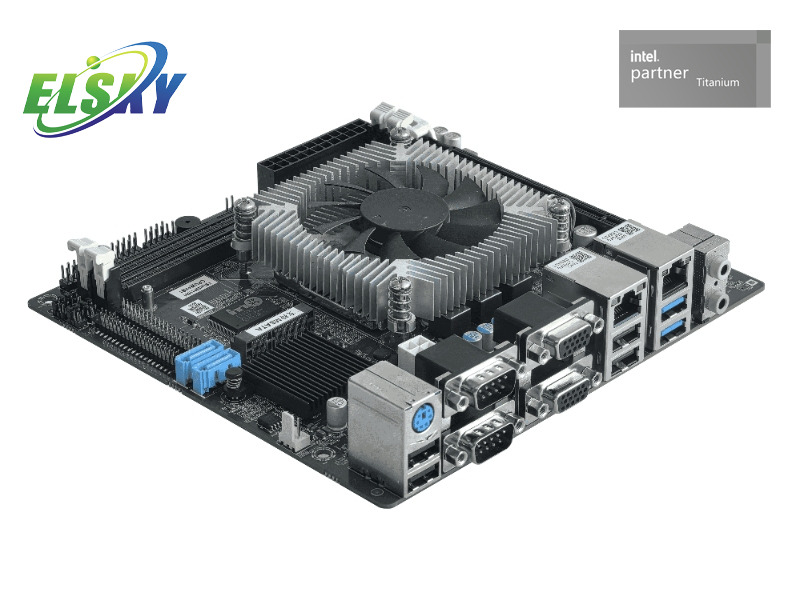

Imagens do produto:





Nota: Todas as fotos do produto são apenas para sua referência, o preço das diferentes capacidades de RAM e disco rígido não será o mesmo , se você deseja obter um orçamento completo sobre a placa-mãe QM6100 Mini ITX, entre em contato conosco!

Ficha técnica do produto:

1. escolha a opção de pedido:

Módulo placa-mãe	CPU	LAN	COM	USB2.0	USB3.0	Memória	SSD	Poder
QM8200-R	Intel Haswell 4ª geração LGA1150 Celeron, Pentium e Core i3, i5, i7	2LAN	10	8	2	2*PC-DDR3 16G (MÁX.)	1 *MSATA 2*SATA	24 pinos ATX
O “R” no número do modelo é uma placa de rede Realtek; o padrão da placa-mãe é uma placa de som Realtek, que suporta 10 portas USB; quando a placa-mãe é alterada para uma placa de som USB, ela suporta 9 portas USB.

2. CPU escolhe as informações abaixo:

Especificação da CPU	Marca da CPU	Módulo CPU	Frequência principal	Frequência Turbo	Consumo de energia da CPU (W)	Consumo de energia em carga total de toda a placa (W)
1150	Intel Celeron	G1820	Núcleos duplos 2.7G		53	80
		G1840	Núcleos duplos 2.8G		53	80
1150	Informações Pentium	G3220	Núcleos duplos 3.0G		53	80
		G3240	Núcleos duplos 3.1G		53	80
		G3250	Núcleos duplos 3.2G		53	80
		G3260	Núcleos duplos 3.3G		53	80
1150 4ºI3	Intel Core	I3-4130	Núcleos duplos 3.4G		54	80
		I3-4150	Núcleos duplos 3,5G		54	80
		I3-4160	Núcleos duplos 3.6G		54	80
		I3-4170	Núcleos duplos 3.7G		54	80
1150 4°I5	Intel Core	I5-4430	Quatro núcleos 3.0G	3,2G	84	110
		I5-4460	Quatro núcleos 3.2G	3,4G	84	110
		I5-4570	Quatro núcleos 3.2G	3,6G	84	110
		I5-4590	Quatro núcleos 3.3G	3,7G	84	110
		I5-4690	Quatro núcleos 3,5G	3,9G	84	110
1150 4ºI7	Intel Core	I7-4770	Quatro núcleos 3.4G	3,9G	84	110
		I7-4790	Quatro núcleos 3.6G	4,0G	84	110

Nota: O preço da CPU em algum momento mudará dependendo do preço de mercado, por favor, envie também uma pergunta antes de comprar a placa-mãe QM6100, obrigado pela sua compreensão!

3.Especificação da placa-mãe QM6100 Mini ITX:

Tamanho da placa-mãe	170 mm (C) * 180 mm (L) * 38 mm (A)
CPU	Suporta Intel Haswell 4ª geração LGA1150 Celeron, Pentium e Core i3, i5, i7
Chipset	Chipset Intel H81
Fonte de energia	1*ATX_PWR	Interface de energia atx de mesa padrão de 24 pinos, O consumo de energia em carga total da placa-mãe é de cerca de 80W ~ 110W, e é recomendado usar uma fonte de alimentação de mais de 200W
	1*DC_PWR	Fonte de alimentação da CPU
Memória	2 * slots de memória PC-DDR3, suporte para memória de 1333/1600 MHz, suporte máximo de 16 GB
Função de exibição	2 * interface VGA DB15	Resolução de suporte 1920*1080@60Hz
	1 * slot PCI-E X16	Slot PCI-E X16 padrão, pode ser conectado a placa gráfica externa independente e outros dispositivos
Função de rede	2*RJ45_LAN  Interface	Chip NIC Realtek 8111H Gigabit, suporta ativação de rede e função de inicialização sem disco PXE
Função USB	4 * interface USB2.0	Interface USB 2.0 padrão traseira
	2 * interface USB3.0	Interface USB3.0 padrão traseira
	1 * pino F_USB1	Pino USB 2.0 frontal, um conjunto tem 2 * USB 2.0 (9 pinos, 2 * 5 pinos, 2,54 mm)
	1 * pino F_USB2	Pino USB 2.0 frontal, um conjunto tem 2 * USB 2.0 (9 pinos, 2 * 5 pinos, 2,54 mm)
	F_USB2 Pin 2/4/6/8/10 e sinal USB MSATA podem ser selecionados; F_USB2 Pin 1/3/5/7 e sinal da placa de som USB podem ser selecionados
Função de sons	Decodificador de áudio digital Realtek ALC662 HD integrado, controlador de áudio de alta fidelidade de 6 canais; Placa-mãe pode ser modificada para suportar placa de som USB Cmedia HS_100B
	1*ÁUDIO_JACK	A porta verde suporta saída de áudio (posição superior) e a porta rosa suporta entrada MIC (posição inferior)
	1 * pino F_AUDIO	Pino de áudio padrão (9 pinos, 2 * 5 pinos, 2,54 mm)
	1 * pino INT_SPK	Suporta saída de alto-falante de 8 ohm e 5 watts (amplificador) (4 pinos, 1 * 4 pinos, 2,0 mm)
	A placa-mãe possui uma placa de som Realtek e uma placa de som USB, e os pinos F_AUDIO possuem sinais.
Função de disco rígido	1 * interface SATA1	Interface de disco rígido SATA3.0 padrão
	1 * interface SATA2	Interface de disco rígido SATA3.0 padrão
	1 * interface MSATA	Suporta disco MINI SATA por padrão, suporte opcional para WIFI/Bluetooth
Função de comutação	1 * pino F_PANEL	Interruptor, luz de alimentação, luz do disco rígido, pino de reinicialização (9 pinos, 2 * 5 pinos, 2,54 mm)
	1 * pino AUTO_SW	Tampa de jumper de inicialização de hardware (3 pinos, 1 * 3 pinos, 2,0 mm)
Outras E/S	2 * interface COM DB9	Porta serial externa, COM2 suporta RS232/RS422/RS485 opcional
	COM3 ~ 6 pinos	Pino de porta serial, COM3 pode suportar opcionalmente RS232/RS422/RS485 (39 pinos, 2 * 20 pinos, 2,0 mm)
	COM7 ~ 10 pinos	Pino de porta serial, suporta RS232 (39 pinos, 2 * 20 pinos, 2,0 mm)
	1 * pino JP1	Controle o pino COM2 9 para selecionar a saída de tensão 0V/5V/12V (6 pinos, 2*3 pinos, 2,0 mm)
	1 * pino JPCOM3	Controle o pino 9 do COM3 para selecionar a saída de tensão 0V/5V/12V (6 pinos, 2*3 pinos, 2,0 mm)
	1 * pino JPCOM4	Controle COM4 pino 9 para selecionar saída de tensão 0V/5V/12V (6 pinos, 2*3 pinos, 2,0 mm)
	1 * pino jpcom5	Controle o pino 9 do COM5 para selecionar a saída de tensão 0V/5V/12V (6 pinos, 2*3 pinos, 2,0 mm)
	1 * pino jpcom6	Controle COM6 pino 9 para selecionar a saída de tensão 0V/5V/12V (6 pinos, 2*3 pinos, 2,0 mm)
	1 * interface PS/1	Interface de teclado e mouse PS/1
	1 * pino CLR_CMOS	Pino de reinicialização e descarga da placa-mãe (2 pinos, 1 * 2 pinos, 2,54 mm)
	1 * pino do ventilador da CPU	Pino de alimentação do ventilador da CPU (suporta controle de temperatura) (3 pinos, 1 * 3 pinos, 2,54 mm)
	1 * pino do ventilador sys	Pino de alimentação do ventilador do sistema (velocidade total, não suporta controle de temperatura) (3 pinos, 1 * 3 pinos, 2,54 mm)
Ambiente operacional	Temperatura de trabalho: -10℃~60℃; Umidade de trabalho: 5% ~ 95% de umidade relativa, sem condensação
BIOS	AMI BIOS, suporta inicialização, inicialização programada, ativação e desativação remota e identificação inteligente de dispositivos
Assistir cachorro	Programação Watchdog, suporte à função de redefinição de hardware (256 níveis, 0 ~ 255 segundos)
Sistema operacional	Suporta Windows 10, Windows 8, Windows 7, LINUX, etc.

Aceitar método de pagamento:

Oferecemos suporte a T/T, Paypal, Western Union, L/C, Alipay, Wechat pay etc.

Estatísticas de embalagem:

Método de envio:

Oferecemos suporte para envio por FeDex, DHL, UPS e etc. Se você precisar de uma cotação para o seu frete, envie-nos a quantidade do produto e o endereço do destinatário ( incluindo o país, nome da cidade, código postal e endereço detalhado ).

Serviço pós-venda:

1. Serviço de reparo de suporte.

2. O pedido de amostra permitiu a devolução quando nosso produto não passou no teste em 1 mês.

3. Outras situações especiais entre em contato para obter mais suporte!

Perguntas frequentes (FAQ)

1. Quais CPUs são compatíveis com esta placa-mãe? Esta placa-mãe suporta CPUs Intel de 4ª geração com soquete LGA1150. Isso inclui processadores Celeron, Pentium e Core i3/i5/i7.

2. Esta placa-mãe suporta vários monitores? Sim, ele vem com duas portas VGA . Você também pode adicionar uma placa gráfica externa usando o slot PCI-E X16 para obter mais opções de exibição.

3. Esta placa-mãe é adequada para uso industrial? Sim, foi projetado para aplicações industriais . Ele apresenta uma ampla faixa de temperatura operacional (-10°C a 60°C) e uma função de vigilância de hardware para estabilidade do sistema.

4. Quantas portas seriais esta placa possui? A placa possui até 10 portas COM . Duas são portas DB9 externas. O restante são pinos internos, ótimos para conectar diversos dispositivos industriais.

5. Posso usar um SSD com esta placa-mãe? Sim, você pode. Possui duas interfaces SATA 3.0 e uma interface mSATA . Isso oferece opções flexíveis para unidades de armazenamento.
