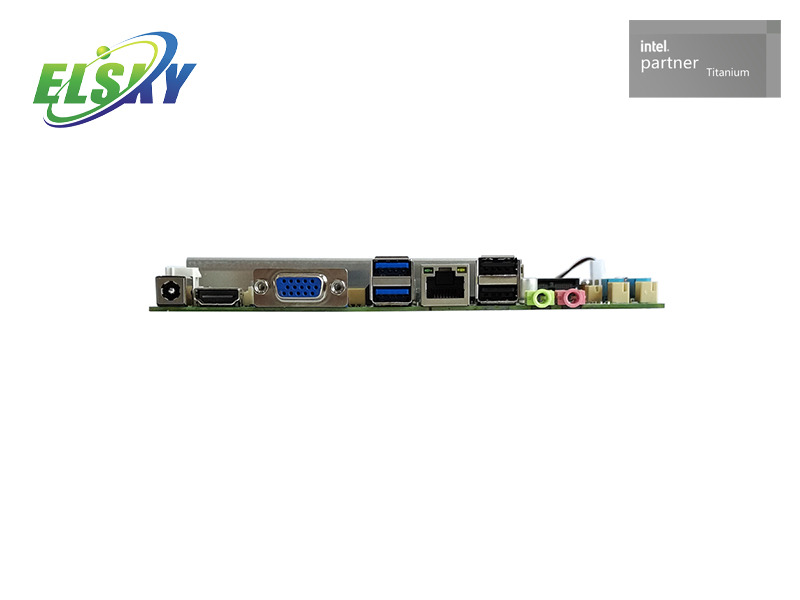

Tamanho |
170 mm (C) * 170 mm (L) * 20 mm (A) |
CPU |
QM9400H suporta 4ª geração de CPU: I3-4010U, I5-4200U, I7-4500U, etc. |
QM9500H suporta 5ª geração de CPU: I3-5010U, I5-5200U, I7-5500U, etc. |
Chipset |
Haswell-U, chipset de alta velocidade Broadwell-U |
Suporte de memória |
1 * slot de memória DDR3 SODIMM, suporte para memória de 1600 MHz, baixa tensão de 1,35 V, suporte máximo de 8 GB |
Fonte de energia |
1*DC_IN |
A placa-mãe suporta 12V/19V e o diâmetro interno do cabeçote DC é de 2,5MM O consumo de energia da placa-mãe é de cerca de 40W sob carga total. Recomenda-se usar fonte de alimentação acima de 12V5A ou 19V4A |
1*DC_ATX |
Função de exibição |
Controlador gráfico Intel HD 4400 integrado de 4ª geração, suporta exibição única, cópia de exibição dupla/tela tripla, expansão de exibição dupla/tela tripla, exibição única em DOS |
Controlador gráfico Intel HD 5500 integrado de 5ª geração, suporta exibição única, cópia de exibição dupla/tela tripla, expansão de exibição dupla/tela tripla, exibição única em DOS |
1 * interface VGA DB15 |
Resolução de suporte 1920*1080@60Hz |
1 * pino VGA_OUT |
Resolução de suporte 1920 * 1080 @ 60 Hz (12 pinos, 1 * 12 pinos, 2,0 mm) |
1 * interface HDMI 1.4 |
Resolução de suporte 4096/3840*2160@30Hz |
1 * pino HDMI_CON |
Resolução de suporte 4096/3840*2160@30Hz (16 pinos, 2*8 pinos, 2,0 mm) |
1 * pino LVDS/EDP |
Resolução de suporte 1920 * 1080 @ 60 Hz (30 pinos, 2 * 15 pinos, 2,0 mm) |
Pinos de compartilhamento LVDS e EDP, o sinal LVDS padrão pode ser alterado para sinal EDP |
1 * pino VCC_SEL |
Pino de controle de tensão LVDS/EDP (6 pinos, 2 * 3 pinos, 2,0 mm) |
1 * pino INVERTER |
Pino de controle do interruptor de luz de fundo LVDS/EDP (6 pinos, 1 * 6 pinos, 2,0 mm) |
1 * pino BKLT_CTRL |
Pino de ajuste de brilho da luz de fundo LVDS (4 pinos, 1 * 4 pinos, 2,0 mm) |
Função Internet |
Interface LAN 1/2*RJ45 |
Placa de rede 100M e placa de rede Gigabit são opcionais, suporta ativação na rede e função de inicialização sem disco PXE (Gigabit: rede única 8111H, rede dupla 8111H+8111H) (100M: rede única 8106E, rede dupla 8106E+8106E) |
1 * interface mini-pcie |
Suporta módulo WIFI/3G/4G/Bluetooth, etc. |
Função de disco rígido |
1 * interface MSATA |
Suporta disco MSATA ou módulo WIFI de sinal USB |
2 * interface SATA |
Interface de disco rígido SATA3.0 padrão, a velocidade máxima de transmissão é de 6,0 Gbps |
2 * pino SATA_PWR |
O pino da fonte de alimentação do disco rígido pode ser alimentado por 5V ou 12V.(4Pin, 1*4Pin, 2,54mm) |
Função de som |
Decodificador de áudio digital Realtek ALC662/897 HD integrado, controlador de áudio de alta fidelidade de 6 canais |
1 * interface LIN_OUT |
Suporte para saída de áudio (verde) |
1 * interface MIC_IN |
Suporte para entrada de microfone (vermelho) |
1 * pino INT_SPK |
Amplificador de potência suporta saída de canal duplo de alto-falante de 8 ohm e 5 watts (4 pinos, 1 * 4 pinos, 2,0 mm) |
1 * pino F_AUDIO |
Pino de áudio padrão (9 pinos, 2 * 5 pinos, 2,54 mm) |
Função USB |
2 * interface USB3.0 |
Interface USB3.0 padrão traseira |
2 * interface USB 2.0 |
Interface USB 2.0 padrão traseira |
1 * pino F_USB2 |
Pinos USB2.0 frontais, um conjunto tem 2 * USB2.0 (9 pinos, 2 * 5 pinos, 2,54 mm) |
1 * pino F_USB3 |
Pinos USB2.0 frontais, um conjunto tem 2 * USB2.0 (9 pinos, 2 * 5 pinos, 2,54 mm) |
Função de comutação |
1 * pino F_PANEL |
Interruptor, luz de alimentação, luz do disco rígido, pino de reinicialização (9 pinos, 2 * 5 pinos, 2,54 mm) |
1 * pino AUTO_SW |
Pino de inicialização de controle de hardware (3 pinos, 1 * 3 pinos, 2,0 mm) |
Outras E/S |
1 * pino COM1 |
Porta serial, suporta apenas RS232 (9 pinos, 2 * 5 pinos, 2,54 mm) |
1 * pino COM2 |
Porta serial, COM2 suporta RS232/RS422/RS485 opcional (9 pinos, 2 * 5 pinos, 2,54 mm) |
Pinos COM3~COM6 |
Porta serial, suporte padrão RS232 (39 pinos, 2 * 20 pinos, 2,0 mm) |
1 * pino jcom1 |
Controle COM1 pino 9 tensão 0V / 5V / 12V opcional (6 pinos, 2 * 3 pinos, 2,0 mm) |
1 * pino jcom2 |
Controle COM2 pino 9 tensão 0V / 5V / 12V opcional (6 pinos, 2 * 3 pinos, 2,0 mm) |
Pino JP9/JP10/JP11 |
COM2 suporta configurações de jumper de sinal RS422 e RS485 (6 pinos, 2 * 3 pinos, 2,0 mm) |
1 * slot para cartão SIM_CARD |
Suporta cartão SIM, precisa de cartão SIM ao usar 3G/4G |
1 * pino CLR_CMOS |
Pino de reinicialização e descarga da placa-mãe (2 pinos, 1 * 2 pinos, 2,54 mm) |
1 * pino J_GPIO (opcional) |
Pino de controle GPIO (10 pinos, 2 * 5 pinos, 2,0 mm) |
1 * pino SYS_FAN |
Pino do ventilador do sistema, velocidade total, não suporta controle de temperatura (3 pinos, 1 * 3 pinos, 2,54 mm) |
1 * pino CPU_FAN |
Pino do ventilador da CPU, controle de temperatura de suporte (3 pinos, 1 * 3 pinos, 2,54 mm) |
Ambiente operacional |
Temperatura de trabalho: -10℃~60℃; Umidade de trabalho: 5% ~ 95% de umidade relativa, sem condensação |
BIOS |
BIOS AMI, suporte para ligação e inicialização, inicialização programada, identificação inteligente de equipamento de máquina de comutação remota |
Cuidado com o cachorro |
Programação Watchdog, suporte à função de redefinição de hardware (256 níveis, 0 ~ 255 segundos) |
Sistema operacional |
Suporta Windows 10, Windows 8, Windows 7, Linux, etc. |
