Placa-mãe J6412 de baixo consumo de energia da indústria à venda na fábrica

Fator de forma: Mini -ITX, 170 mm * 170 mm * 35 mm

Processador central: J6412

Aplicação: máquina industrial, NAS

Disponibilidade:

Quantidade:



Pergunte Adicionar ao carrinho

Modelo:
EM6400
Marca:
ELSKY

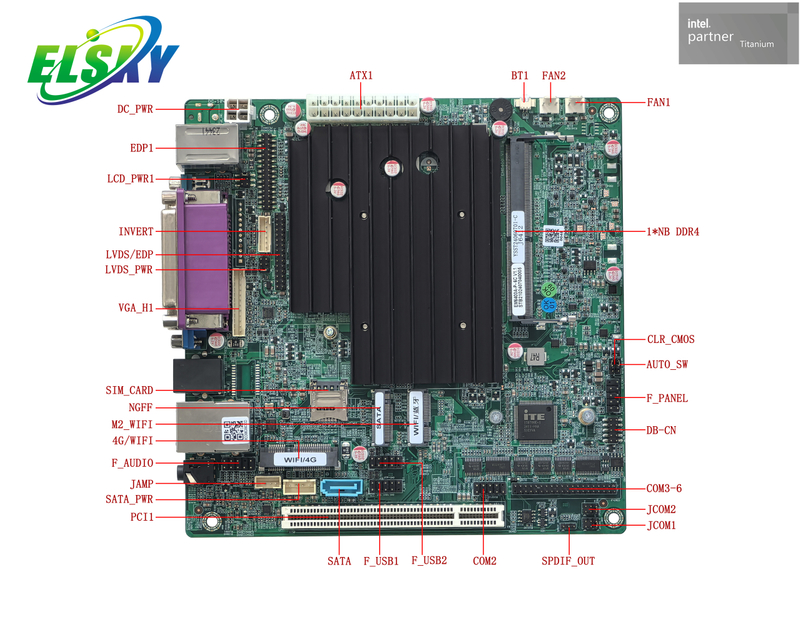

Placa-mãe J6412 ITX Placa-mãe de expansão PCIE placa-mãe de baixo consumo da indústria

Descrição do produto

Recurso:

(1) Fonte de alimentação:

0W de s O consumo de energia em carga total da placa-mãe EM6400 é 3.

Por favor, use a voltagem correta. Tensão excessiva queimará a placa-mãe.

Por favor, use corrente suficiente. Se a corrente for insuficiente, não funcionará, podendo até causar travamentos, reinicializações, telas azuis e outros problemas.

A placa-mãe EM6400D suporta DC entrada 12V , DC jack é 5,5x2,5mm, também suporta soquete DC_PWR de 4 pinos.

A placa-mãe EM6400 A suporta soquete ATX de 20 pinos e de computador desktop.fonte de alimentação ATX padrão

O conector de entrada DC e o soquete ATX de 20 pinos não podem funcionar simultaneamente. Se você precisar de um conector de entrada DC ou soquete ATX de 20 pinos, informe-nos com antecedência.

(2) Função de exibição:

A interface VGA / pino VGA_H1 , EDP1 / VGA_H2, LVDS / EDP suporta exibição única, cópia de exibição dupla / tripla, expansão de exibição dupla / tripla, exibição dupla sob SHELL.

A interface VGA e o pino VGA_H1 são os mesmos sinais e suportam apenas exibição síncrona, não exibição assíncrona.

Opção de display VGA duplo (interface VGA/pino VGA_H1 + pino VGA_H2):

Os pinos VGA_H2, EDP 1 não podem funcionar simultaneamente. Por padrão, a placa-mãe suporta EDP1 , não suporta VGA_H2 . Se precisar de VGA_H2 , informe-nos com antecedência. Observe que após suportar VGA_H2 , o EDP1 não pode funcionar.

Opção de display EDP duplo: Os LVDS e EDP não podem funcionar simultaneamente. pinos Por padrão, a placa-mãe suporta LVDS , não suporta EDP . Caso necessite de EDP , informe-nos com antecedência.

O EDP não pode ser exibido de forma independente. Os pinos 1 pino EDP 1 devem ser usados em combinação com EDP ou LVDS. Opção EDP1+EDP ou EDP 1+LVDS.

(3) Interface Mini-PCIE para módulo WiFi / Bluetooth / 3G / 4G LTE / GPS, etc:

Por padrão, a interface Mini PCIE suporta , USB sinal PCIE s.

A interface Mini PCIE não suporta SATA . sinal

(4) Interfaces M.2:

Para SSD:

Por padrão, a interface NGFF1 tem -tamanho Key M 2280 e suporta SATA . sinal

A interface NGFF1 pode ser escolhida como sinal NVME (PCIE) . Se você precisar de sinal NVME (PCIE) , informe-nos com antecedência (é necessário modificar o hardware da placa-mãe).

Para módulo Wifi e Bluetooth:

Por padrão, a interface M2_WIFI tem tamanho Key -E 2230, suporta PCIE, sinais USB e suporta módulo Wifi e Bluetooth.

A interface M2_WIFI não suporta SSD.

(5) Interfaces/pinos USB:

A energia: Depois de desligar a placa-mãe, os -pinos USB integrados/interfaces USB traseiras ainda estão com eletricidade.

Alimentação S: Depois de desligar a placa-mãe, os -pinos USB integrados/interfaces USB traseiras não têm eletricidade.

Por padrão, os -pinos USB integrados e as interfaces USB traseiras possuem alimentação S. Não pode ser escolhido um poder.

(6) Porta serial (pinos COM):

A placa-mãe suporta 2xCOM ou 6xCOM opcional. Por padrão, todos os pinos COM suportam RS232.

O COM 1, COM suporta 3 opcional pela configuração do BIOS. RS232/RS485 sinal

O 9º pino de COM1 / COM2 suporta saída opcional de 0V, 5V, 12V pela configuração do jumper JPCOM1 / JPCOM2. Por padrão, COM1/COM2 possui 0V.

Todos os pinos COM podem ser escolhidos como função TTL. Se precisar de TTL, informe-nos com antecedência.

Expansão: Opção 6xRS485 pelo menos, se precisar, informe-nos com antecedência (Adicione uma -mini placa RS232 RS485).

(7) Ethernet:

Por padrão, a placa-mãe suporta interface LAN RJ45 de 1x1000Mbps (chip 1xRealtek 8111H 1GbE).

Opção 1de interface LAN RJ45 x100Mbps ( chip 1xRealtek 8106E 100Mbps );

Opção 2 interfaces LAN RJ45 de 1000Mbps (2 chips xRealtek 8111H 1GbE);

Opção 2 interfaces LAN RJ45 de 100Mbps (2 chips xRealtek 8106E 100Mbps);

Opção 2xRJ45 LAN: A interface RJ11 e RJ45_2 a interface não podem funcionar simultaneamente. Por padrão, a placa-mãe suporta interface RJ11, não suporta interface RJ45_2. Se precisar de interface RJ45_2, informe-nos com antecedência.

Não suporta POE.

Informações da CPU

Soquete FCBGA1493:

Suporta processadores Intel Elkhart Lake
de CPU Modelo	Intel Marca	Total de núcleos	Total de tópicos	Frequência Base (GHz)	Frequência máxima de turbo /frequência de burst (GHz)	Nome da GPU Intel integrada	da CPU TDP	Consumo de energia da placa mãe
x6214RE	Átomo	2	2	1.4		Gráficos Intel UHD	6W	30W
x6416RE	Átomo	4	4	1.7		Gráficos Intel UHD	9W	30W
x6200FE	Átomo	2	2	1.0		N / D	4,5 W	30W
x6211E	Átomo	2	2	1.3	3.0	Gráficos Intel UHD	6W	30W
x6212RE	Átomo	2	2	1.2		Gráficos Intel UHD	6W	30W
x6413E	Átomo	4	4	1.5	3.0	Gráficos Intel UHD	9W	30W
x6414RE	Átomo	4	4	1.5		Gráficos Intel UHD	9W	30W
x6425E	Átomo	4	4	2.0	3.0	Gráficos Intel UHD	12W	35W
x6425RE	Átomo	4	4	1.9		Gráficos Intel UHD	12W	35W
x6427FE	Átomo	4	4	1.9		Gráficos Intel UHD	12W	35C
J6412	Celeron	4	4	2.00	2.6	Gráficos Intel UHD	10W	30W
J6413	Celeron	4	4	1.8	3.0	Gráficos Intel UHD	10W	30W
N6210	Celeron	2	2	1.2	2.6	Gráficos Intel UHD	6,5 W	30W
N6211	Celeron	2	2	1.2	3.0	Gráficos Intel UHD	6,5 W	30W
J6426	Pentium	4	4	2.0	3.0	Gráficos Intel UHD	10W	30W
N6415	Pentium	4	4	1.2	3.0	Gráficos Intel UHD	6,5 W	30W

Especificações do produto

Modelo	EM6400A, EM6400D
Sistema de resfriamento	Sem ventilador; Opção com ventilador.
Fator de forma	Mini-itx, 170x 170x 35mm (CxLxA)
Processadores opcionais	Suporte Intel Elkhart Lake Celeron N6210, N6211, J6412, J6413, Pentium N6415, J6426, etc.
Memória	1x Soquete de memória SODIMM 3200 MHz 1.2V DDR4, até 16 GB de RAM.
Fonte de energia	Opção 1: 1xDC_ IN ; interface Soquete DC_PWR de 1x4 pinos; Suporte entrada DC 12V; Tamanho do conector DC: 5,5x2,5mm; Consumo de energia: 30W; Recomendo 5adaptador de energia de 12 V A e superior.
Fonte de energia	Opção 2: Suporta soquete ATX de 20 pinos e computador desktop. fonte de alimentação ATX padrão do
Nome da GPU	Gráficos Intel U HD integrados na CPU.
Função de exibição	Suporta exibição única, cópia de exibição dupla/tripla, expansão de exibição dupla/tripla , exibição dupla no SHELL.
	1x VGA DB15 Interface	Suporta resolução 2K 1920 x 1080@60Hz
	1x VGA_H1 pino	Suporta resolução 2K 1920x 1080 @ 60 Hz ( 12 pinos ,1x 12 pinos ,2,0 mm )
	O sinal do pino VGA_H 1 é o mesmo sinal da interface VGA traseira e suporta apenas cópia de exibição dupla/tripla.
	1x pino VGA_H2 (opção)	Suporta resolução 2K 1920x 1080 @ 60 Hz ( 12 pinos ,1x 12 pinos ,2,0 mm )
	EDP1 Pino	Suporta 4resolução K 4096/3840 x 2160 @ 60 Hz ( 30 pinos ,2x 15 pinos ,2,0 mm )
	LCD_PWR Pino	EDP1 de controle de tensão de trabalho Pino ( 6 pinos ,2x 3 pinos ,2,0 mm )
	O EDP1 , VGA_H2 pino s não pode funcionar simultaneamente. Por padrão, EDP1 funciona, VGA_H2 não funciona; Opção VGA_H2.
	1x LVDS/EDP pino	Suporta resolução 2K 1920 x 1080 @ 60 Hz ( 30 pinos ,2x 15 pinos ,2,0 mm )
	1x LVDS_PWR1 pino	LVDS / EDP Pino de controle de tensão de trabalho ( 6 pinos ,2x 3 pinos ,2,0 mm )
	1x INVERTER pino	LVDS Pino de controle do interruptor de luz de fundo ( 6 pinos ,1x 6 pinos ,2,0 mm )
	Os LVDS , EDP não podem funcionar simultaneamente. pinos Por padrão, o LVDS funciona, o EDP não funciona; Opção EDP ( Opção EDP+EDP1 ).
Ethernet	1 interface LAN RJ45 (Opção 2xLAN)	Suporta chip LAN Realtek 8111H 1000Mbps; Suporta função Wake-on-LAN e PXE; Opção chip LAN Realtek 8106E 100Mbps RJ45 ; Opção 2 interfaces LAN RJ45 (2xRealtek 8111H ou 8106E).
Dinheiro D rawer Interface	1xInterface RJ11	A interface RJ11 suporta gaveta de dinheiro.
Dinheiro D rawer Interface	As segundas RJ45 LAN ( RJ45_2 ) RJ11 , interfaces não podem funcionar simultaneamente. Por padrão, o RJ11 funciona, a segunda LAN RJ45 (RJ45_2) não funciona; Opção pela segunda interface RJ45 LAN (RJ45_2) .
Expansãode Lote s	1MINI_PCIE Interface	Suporte PCIE 3.0, sinal USBs; Suporta Wifi opcional, Bluetooth, 3G, 4G LTE, módulo GPS, etc.
	1x M2-Wi-Fi Interface	Suporta módulo PCIE3.0 , Key -E interface M.2 2230 WiFi Bluetooth.
	1x SIM_CARD soquete	Suporte para cartão SIM. É necessário um cartão SIM ao usar a função 3G/4G LTE.
Armazenar (Disco rígido)	1xInterface NGFF1 ( M.2 )	Sinal PCIE3.0; Interface Key-M de suporte; Suporta tamanho M.2 2280, SATA (padrão). sinal Opção sinal NVME (PCIE).
	1xInterface SATA1	Interface de disco rígido SATA3.0 padrão , sua velocidade máxima de transmissão é de 6,0 Gbps.
	1x SATA_PWR pino	Este pino de fonte de alimentação de disco rígido pode consumir eletricidade de 5V, 12V. ( 4 pinos ,1x 4 pinos ,2,54 mm )
Função de som (Áudio HD)	A placa-mãe vem com decodificador de áudio digital Realtek ALC897 HD, controlador de áudio de alta fidelidade de 6 canais.
	1LIN_OUT interface	Suporta saída de linha e entrada de microfone 2 em 1.
	1x JAMP pino	Este pino do amplificador suporta saída de canal duplo de alto-falante de 8 Ω 5W. ( 4 pinos ,1x 4 pinos ,2,0 mm )
	1x F_AUDIO Pino	Pino de áudio padrão ( 9 pinos ,2x 5 pinos ,2,54 mm )
	1x SPDIF_OUT pino	Pino de áudio digital ( 3 pinos ,1x 3 pinos ,2,0 mm )
Função USB	2x USB3.2 Interfaces	Interface padrão traseira USB3.2 Gen1 ; Sua largura de banda máxima de transmissão é de 5 Gbps.
	2x USB 2.0 Interfaces	Interface padrão traseira USB 2.0 ; Sua largura de banda máxima de transmissão é de 480Mbps.
	1x F_USB1 pino	Pino USB 2.0 frontal; Um grupo tem 2xUSB2.0 ( 9 pinos ,2x 5 pinos ,2,54 mm )
	1x F_USB2 pino	Pino USB 2.0 frontal; Um grupo tem 2xUSB2.0 ( 9 pinos ,2x 5 pinos ,2,54 mm )
Trocar	1x F_PANEL pino	Interruptor, LED da fonte de alimentação, LED do disco rígido, pino de reinicialização. ( 9 pinos ,2x 5 pinos ,2,54 mm )
Trocar	1x AUTO_SW Jumper	Este jumper suporta a função de ligar. A função de inicialização pela configuração do BIOS ou configuração do jumper AUTO_SW. ( 3 pinos ,1x 3 pinos ,2,0 mm )
Porta serial	Suporte opcional 2xCOM ou 6xCOM; Todos COM podem ser escolhidos como função de hardware TTL. Se precisar de TTL, informe-nos com antecedência.
	1x COM1 DB9 Interface	Padrão RS232 (Padrão); Opção RS232/RS485 por configuração do BIOS.
	1x COM2 pino	RS232 padrão ( 9 pinos ,2x 5 pinos ,2,54 mm )
	1x COM3 ~ 6 pino	Padrão RS232 (Padrão) ; (39 pinos, 2x20 pinos, 2,0 mm) COM4, COM5, COM6 suportam apenas R232; COM3 : Opção RS232/RS485 por configuração do BIOS.
	1x JPCOM1 jumper	Controle o 9º pino do COM1 para saída 0V/5V/12V pelo jumper JPCOM1. ( 6 pinos ,2x 3 pinos ,2,0 mm )
	1x JPCOM2 Jumper	Controle o 9º pino do COM2 para saída 0V/5V/12V pelo jumper JPCOM2. ( 6 pinos ,2x 3 pinos ,2,0 mm )
Outras funções	1xInterface LPT	Esta é uma porta paralela, interface de impressora padrão.
	1x PCI slot	Este é um slot PCI padrão que pode conectar dispositivos PCI.
	1xInterface /2 PS	Esta é uma PS/2 padrão interface
	1x CLR_CMOS Jumper	A placa-mãe descarrega, limpa o pino; (3 pinos, 1x3 pinos, 2,0 mm) A configuração deste jumper fará com que as configurações anteriores do BIOS sejam apagadas e restaurará a configuração original de fábrica.
	2x de ventilador pinos	Esses não pinos do ventilador s suportam controle de temperatura. ( 3 pinos ,1x 3 pinos ,2,54 mm )
GPIO	N / D
Bateria CMOS	Bateria CR2032 3V com fio (destacável)
Operando Ambiente	Temperatura operacional:-10℃~60℃; Umidade de trabalho: 5% ~ 95% Umidade relativa, sem condensação.
BIOS	BIOS AMI; Suporte para ligar, interruptor de temporização, interruptor remoto, identificar dispositivos de forma inteligente. Opção UEFI Secure Boot; Opção Trusted Platform Module (TPM) versão 2.0;
Assistir cachorro	Programação de vigilância; Suporta função de redefinição de hardware (256 níveis, 0 ~ 255 segundos).
Operando Sistema	Compatível com Windows 11, Windows 10, Linux. Se você deseja instalar o Windows 11 ou Ubuntu OS, informe-nos com antecedência.
Garantia	Período de garantia: 12 meses
Garantia	Não coberto pela garantia: etiqueta danificada, oxidação de PCB, danos causados pelo homem, uso impróprio, desastres naturais, etc.

Perguntas frequentes

Fonte de energia

P: Quais opções de fonte de alimentação estão disponíveis para a placa-mãe EM6400?

R: O modelo EM6400D suporta uma entrada de 12 V DC por meio de um conector DC de 5,5 x 2,5 mm ou um soquete DC_PWR de 4 pinos. O modelo EM6400A usa um soquete ATX de 20 pinos e é compatível com uma fonte de alimentação ATX de desktop padrão. Observe que o conector DC e o soquete ATX de 20 pinos não podem ser usados ao mesmo tempo.

️ Exibição

P: Posso usar vários monitores com o EM6400?

R: Sim, a placa-mãe suporta configurações de monitor único, duplo ou triplo no modo 'cópia' ou 'extensão'.

P: Posso conectar dois monitores VGA?

R: Sim, você pode usar a porta VGA principal e o pino VGA_H2 opcional para conectar dois monitores VGA. Por padrão, a placa-mãe suporta EDP1, então se você precisar do pino VGA_H2, deverá solicitá-lo com antecedência. Tenha em mente que EDP1 e VGA_H2 não podem funcionar simultaneamente.

P: Posso conectar dois monitores EDP?

R: Sim, mas isso requer uma configuração opcional. Por padrão, a placa-mãe suporta LVDS. Caso necessite de suporte dual EDP, deverá solicitá-lo previamente. O pino EDP1 não pode ser usado sozinho; ele deve ser emparelhado com o EDP ou LVDS principal.

Sem fio e armazenamento

P: Quais sinais a interface Mini-PCIE suporta?

R: A interface Mini-PCIE suporta sinais PCIE e USB para módulos como WiFi, Bluetooth, 3G, 4G LTE e GPS. Não suporta sinais SATA.

P: Que tipo de SSDs são suportados pela interface M.2 NGFF1?

R: Por padrão, a interface NGFF1 é do tamanho Key-M 2280 que suporta SSDs SATA. Ele pode ser configurado para suportar SSDs NVMe (PCIE), mas isso requer uma modificação de hardware que deve ser solicitada com antecedência.

P: Para que é usada a interface M2_WIFI?

R: A interface M2_WIFI é do tamanho Key-E 2230 que suporta sinais PCIE e USB. Ele foi projetado para módulos WiFi e Bluetooth e não oferece suporte a SSDs.

Portas USB e seriais

P: As portas USB podem ter energia quando a placa-mãe está desligada?

R: Por padrão, as portas USB possuem “S power”, o que significa que elas perdem energia quando a placa-mãe está desligada. A opção “A power”, que mantém as portas ligadas, não está disponível.

P: Quais são as opções de porta serial?

R: A placa-mãe pode ser configurada com 2 ou 6 portas COM. Por padrão, todas as portas são RS232. COM1 e COM3 podem ser configurados para RS485 através das configurações do BIOS. O 9º pino de COM1 e COM2 pode produzir 0V, 5V ou 12V, que é controlado por jumpers (JPCOM1/JPCOM2). Todas as portas COM também podem ser configuradas com funcionalidade TTL, mas isso deve ser solicitado com antecedência.

Ethernet

P: Quais configurações Ethernet estão disponíveis?

R: Por padrão, a placa-mãe vem com uma interface LAN RJ45 de 1000 Mbps. Você pode solicitar opções para uma única porta de 100 Mbps, duas portas de 1.000 Mbps ou duas portas de 100 Mbps.

P: Posso usar o RJ11 e uma segunda porta LAN RJ45 ao mesmo tempo?

R: Não, a interface RJ11 da gaveta de dinheiro e a segunda LAN RJ45 (RJ45_2) não podem ser usadas simultaneamente. Por padrão, a interface RJ11 está ativa. Caso necessite da segunda porta RJ45, deverá solicitá-la com antecedência.

BIOS

P: Quais recursos do BIOS estão disponíveis?

R: A placa-mãe usa um BIOS AMI que suporta recursos como ligação, interruptor de temporização, interruptor remoto e reconhecimento inteligente de dispositivo. Opções para inicialização segura UEFI, TPM 2.0.

️ Sistema operacional

P: Quais sistemas operacionais são compatíveis?

R: A placa-mãe é compatível com Windows 11, Windows 10 e Linux. Se você planeja instalar o Windows 11 ou Ubuntu OS, é recomendável informar o fabricante com antecedência.
