Característica:
(1) Fuente de alimentación:
El consumo de energía a plena carga la placa base EM6400 de s es 3de 0W.
Utilice el voltaje correcto. El voltaje excesivo quemará la placa base.
Utilice suficiente corriente. Si la corriente es insuficiente, no funcionará e incluso provocará fallos, reinicios, pantallazos azules y otros problemas.
La placa base EM6400D admite de CC. El conector entrada de 12 V , CC es de 5,5 x 2,5 mm y también admite el conector DC_PWR de 4 pines.
La placa base EM6400 A admite un zócalo ATX de 20 pines y de computadora de escritorio estándar.una fuente de alimentación ATX
El conector de entrada de CC y el conector ATX de 20 pines no pueden funcionar simultáneamente. Si necesita un conector de entrada de CC o un conector ATX de 20 pines, infórmenos con anticipación.
(2) Función de visualización:
La interfaz VGA /pin VGA_H1 , EDP1/VGA_H2, LVDS/EDP admite pantalla única, copia de pantalla dual/triple, expansión de pantalla dual/triple, pantalla dual bajo SHELL.
La interfaz VGA y el pin VGA_H1 son las mismas señales y solo admiten visualización síncrona, no visualización asíncrona.
Opción de pantalla VGA dual (interfaz VGA/pin VGA_H1 + pin VGA_H2):
Los pines VGA_H2 y EDP 1 no pueden funcionar simultáneamente. De forma predeterminada, la placa base admite EDP1 , no admite VGA_H2 . Si necesita VGA_H2 , infórmenos con anticipación. Tenga en cuenta que después de admitir VGA_H2, , el EDP1 no puede funcionar.
Opción de pantalla EDP dual: Los pines LVDS y EDP no pueden funcionar simultáneamente. De forma predeterminada, la placa base admite LVDS , no admite EDP . Si necesita EDP , infórmenos con antelación.
El pin EDP 1 no se puede mostrar de forma independiente. Los pines EDP 1 deben usarse en combinación con EDP o LVDS. Opción EDP1+EDP o EDP 1+LVDS.
(3) Interfaz Mini-PCIE para WiFi / Bluetooth / 3G / 4G LTE / módulo GPS, etc.:
De forma predeterminada, la interfaz Mini PCIE admite y USB. señal PCIE s.
La interfaz M ini PCIE no admite señal SATA .
(4) interfaces M.2:
Para SSD:
De forma predeterminada, la interfaz NGFF1 tiene -el tamaño Key M 2280 y admite SATA . señal
La interfaz NGFF1 se puede elegir como señal NVME(PCIE) . Si necesita señal NVME(PCIE) , infórmenos con anticipación (es necesario modificar el hardware de la placa base).
Para módulo Wifi y Bluetooth:
De forma predeterminada, la interfaz M2_WIFI tiene el tamaño Key -E 2230, admite señales PCIE, USB y admite módulos Wifi y Bluetooth.
La interfaz M2_WIFI no admite SSD.
(5) interfaces/pines USB:
Alimentación: Después de apagar la placa base, los -pines USB integrados/interfaces USB traseras todavía tienen electricidad.
Alimentación S: Después de apagar la placa base, los -pines USB integrados/interfaces USB traseras no tienen electricidad.
De forma predeterminada, los -pines USB integrados y las interfaces USB traseras tienen alimentación S. No se puede elegir un poder.
(6) Puerto serie (pines COM):
La placa base admite 2xCOM o 6xCOM opcionales. De forma predeterminada, todos los pines COM admiten RS232.
El COM 1, COM admite señal 3 opcional RS232/RS485 mediante la configuración del BIOS.
El noveno pin de COM1/COM2 admite salida opcional de 0V, 5V, 12V mediante la configuración del puente JPCOM1/JPCOM2. Por defecto, el COM1/COM2 tiene 0V.
Todos los pines COM se pueden elegir con función TTL. Si necesita TTL, infórmenos con anticipación.
Expansión: Opción 6xRS485 al menos, si lo necesita, infórmenos con anticipación (agregue una -mini placa RS232 RS485).
(7) Ethernet:
De forma predeterminada, la placa base admite 1 interfaz LAN RJ45 de 1000 Mbps (1 chip Realtek 8111H 1GbE).
Opción 1de interfaz LAN RJ45 x100Mbps ( chip 1xRealtek 8106E de 100Mbps );
Opción: 2 interfaces LAN RJ45 de 1000 Mbps (2 chips Realtek 8111H de 1 GbE);
Opción: 2 interfaces LAN RJ45 de 100 Mbps (2 chips Realtek 8106E de 100 Mbps);
Opción 2xRJ45 LAN: La interfaz RJ11 y RJ45_2 la interfaz no pueden funcionar simultáneamente. De forma predeterminada, la placa base admite la interfaz RJ11, no admite la interfaz RJ45_2. Si necesita una interfaz RJ45_2, infórmenos con anticipación.
No es compatible con POE.
información de la CPU
Conector FCBGA1493:
Soporte para procesadores Intel Elkhart Lake |
de procesador Modelo |
Intel B rand |
Núcleos totales |
Hilos totales |
Frecuencia base (GHz) |
Frecuencia turbo máxima /frecuencia de ráfaga (GHz) |
Nombre de la GPU Intel integrada |
de la CPU TDP |
Consumo de energía |
x6214RE |
Átomo |
2 |
2 |
1.4 |
|
Gráficos Intel UHD |
6W |
30W |
x6416RE |
Átomo |
4 |
4 |
1.7 |
|
Gráficos Intel UHD |
9W |
30W |
x6200FE |
Átomo |
2 |
2 |
1.0 |
|
N / A |
4,5W |
30W |
x6211E |
Átomo |
2 |
2 |
1.3 |
3.0 |
Gráficos Intel UHD |
6W |
30W |
x6212RE |
Átomo |
2 |
2 |
1.2 |
|
Gráficos Intel UHD |
6W |
30W |
x6413E |
Átomo |
4 |
4 |
1.5 |
3.0 |
Gráficos Intel UHD |
9W |
30W |
x6414RE |
Átomo |
4 |
4 |
1.5 |
|
Gráficos Intel UHD |
9W |
30W |
x6425E |
Átomo |
4 |
4 |
2.0 |
3.0 |
Gráficos Intel UHD |
12W |
35W |
x6425RE |
Átomo |
4 |
4 |
1.9 |
|
Gráficos Intel UHD |
12W |
35W |
x6427FE |
Átomo |
4 |
4 |
1.9 |
|
Gráficos Intel UHD |
12W |
35W. |
J6412 |
Celeron |
4 |
4 |
2.00 |
2.6 |
Gráficos Intel UHD |
10W |
30W |
J6413 |
Celeron |
4 |
4 |
1.8 |
3.0 |
Gráficos Intel UHD |
10W |
30W |
N6210 |
Celeron |
2 |
2 |
1.2 |
2.6 |
Gráficos Intel UHD |
6,5W |
30W |
N6211 |
Celeron |
2 |
2 |
1.2 |
3.0 |
Gráficos Intel UHD |
6,5W |
30W |
J6426 |
Pentium |
4 |
4 |
2.0 |
3.0 |
Gráficos Intel UHD |
10W |
30W |
N6415 |
Pentium |
4 |
4 |
1.2 |
3.0 |
Gráficos Intel UHD |
6,5W |
30W |

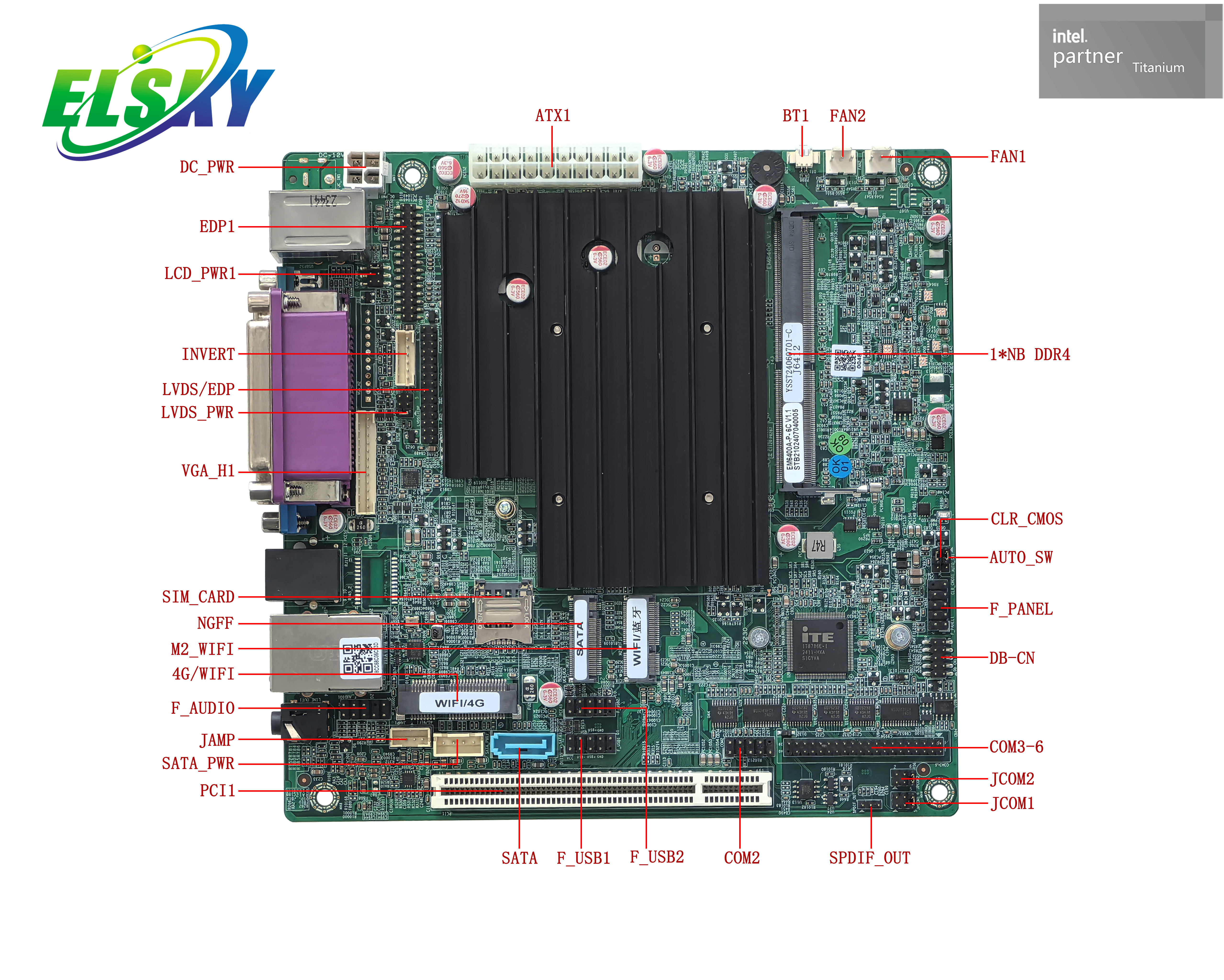

Especificaciones del producto
Modelo |
EM6400A, EM6400D |
Sistema de enfriamiento |
Sin ventilador; Opción con ventilador. |
Factor de forma |
Mini-itx, 170x 170x 35 mm (largo x ancho x alto) |
Procesadores de opciones |
Compatible con Intel Elkhart Lake Celeron N6210, N6211, J6412, J6413, Pentium N6415, J6426, etc. |
Memoria |
1x Zócalo de memoria DDR4 SODIMM 3200MHz 1.2V , hasta 16GB de RAM. |
Fuente de alimentación |
Opción 1: 1xDC_ IN ; interfaz Toma DC_PWR de 1x4 pines; Admite entrada CC de 12 V; Tamaño del conector CC: 5,5 x 2,5 mm; Consumo de energía: 30W; Se recomienda 5un adaptador de corriente de 12 V A o superior. |
Opción 2: admite conector ATX de 20 pines y computadora de escritorio estándar. fuente de alimentación ATX de |
Nombre de la GPU |
Gráficos Intel integrados en la CPU. U HD |
Función de visualización |
Admite pantalla única, copia de pantalla dual/triple, expansión de pantalla dual/triple , pantalla dual en SHELL. |
1x VGA DB15 Interfaz |
Soporta resolución 2K 1920 x 1080@60Hz |
1x VGA_H1 clavija |
Admite resolución 2K 1920x 1080 a 60 Hz ( 12 pines ,1x 12 pines ,2,0 mm ) |
La señal del pin VGA_H 1 es la misma señal que la interfaz VGA trasera y solo admite copia de pantalla dual/triple.. |
1x pin VGA_H2 (opcional) |
Admite resolución 2K 1920x 1080 a 60 Hz ( 12 pines ,1x 12 pines ,2,0 mm ) |
EDP1 clavija |
Soporta 4resolución K 4096/3840 x 2160@60Hz ( 30 pines ,2x 15 pines ,2,0 mm ) |
LCD_PWR Pin |
EDP1 de control de voltaje de trabajo Pin ( 6 pines ,2x 3 pines ,2,0 mm ) |
El EDP1 , VGA_H2 pin s no puede funcionar simultáneamente. De forma predeterminada, EDP1 funciona, VGA_H2 no funciona; Opción VGA_H2. |
1x LVDS/EDP clavija |
Admite resolución 2K 1920 x 1080 a 60 Hz ( 30 pines ,2x 15 pines ,2,0 mm ) |
1x LVDS_PWR1 clavija |
LVDS/EDP Pin de control de voltaje de trabajo ( 6 pines ,2x 3 pines ,2,0 mm ) |
1x INVERTIR pin |
LVDS Pin de control del interruptor de retroiluminación ( 6 pines ,1x 6 pines ,2,0 mm ) |
Los pines LVDS , EDP no pueden funcionar simultáneamente. De forma predeterminada, LVDS funciona, EDP no funciona; Opción EDP ( Opción EDP+EDP1 ). |
Ethernet |
1 interfaz LAN RJ45 (Opción 2xLAN) |
Compatible con chip LAN Realtek 8111H de 1000 Mbps; Admite la función Wake-on-LAN y PXE; Opción de chip LAN RJ45 Realtek 8106E de 100 Mbps ; Opción de interfaces LAN 2xRJ45 (2xRealtek 8111H o 8106E). |
Cajón de efectivo Interfaz |
1x RJ11 interfaz |
La interfaz RJ11 admite cajón de efectivo. |
Las segundas RJ45 LAN ( RJ45_2 ) RJ11 , interfaces no pueden funcionar simultáneamente. Por defecto, el RJ11 funciona, la segunda LAN RJ45 (RJ45_2) no funciona; Opción de la segunda interfaz LAN RJ45 (RJ45_2) . |
expansiónde Lote s |
1x MINI_PCIE Interfaz |
Soporta PCIE 3.0, señal USBs; Admite Wifi opcional, Bluetooth, 3G, 4G LTE, módulo GPS, etc. |
1x M2-WIFI Interfaz |
Admite módulo PCIE3.0 , Key -E interfaz M.2 2230 WiFi Bluetooth. |
1x SIM_CARD toma |
Admite tarjeta SIM. Se requiere una tarjeta SIM cuando se utiliza la función 3G/4G LTE. |
Almacenamiento (Disco duro) |
1x NGFF1 Interfaz ( M .2) |
señal PCIE3.0; Admite interfaz Key-M; Admite tamaño M.2 2280, SATA (predeterminada). señal Opción de señal NVME(PCIE). |
1x SATA1 interfaz |
Interfaz de disco duro estándar SATA3.0 , su velocidad máxima de transmisión es de 6,0 Gbps. |
1x SATA_PWR pin |
Este pin de fuente de alimentación del disco duro puede tomar electricidad de 5 V, 12 V.. ( 4 pines ,1x 4 pines ,2,54 mm ) |
Función de sonido (audio de alta definición) |
La placa base viene con un decodificador de audio digital Realtek ALC897 HD y un controlador de audio de alta fidelidad de 6 canales. |
1x LIN_OUT interfaz |
Admite salida de línea y entrada de micrófono 2 en 1. |
1x JAMP pasador |
Este pin de amplificador admite salida de doble canal de altavoz de 8 Ω y 5 W. ( 4 pines ,1x 4 pines ,2,0 mm ) |
1x F_AUDIO clavija |
Pin de audio estándar ( 9 pines ,2x 5 pines ,2,54 mm ) |
1x SPDIF_OUT pin |
Patilla de audio digital ( 3 pines ,1x 3 pines ,2,0 mm ) |
Función USB |
2x USB3.2 interfaces |
Interfaz estándar trasera USB3.2 Gen1 ; Su ancho de banda máximo de transmisión es de 5Gbps. |
2x USB2.0 interfaces |
Interfaz estándar trasera USB2.0 ; Su ancho de banda máximo de transmisión es de 480Mbps. |
1x F_USB1 clavija |
Pin USB2.0 frontal; Un grupo tiene 2xUSB2.0 ( 9 pines ,2x 5 pines ,2,54 mm ) |
1x F_USB2 clavija |
Pin USB2.0 frontal; Un grupo tiene 2xUSB2.0 ( 9 pines ,2x 5 pines ,2,54 mm ) |
Cambiar |
1x F_PANEL pin |
Interruptor, LED de fuente de alimentación, LED de disco duro, pin de reinicio. ( 9 pines ,2x 5 pines ,2,54 mm ) |
1x AUTO_SW puente |
Este puente admite la función de encendido. La función de encendido mediante la configuración del BIOS o la configuración del puente AUTO_SW. ( 3 pines ,1x 3 pines ,2,0 mm ) |
Puerto serie |
Admite 2xCOM o 6xCOM opcionales; Todos los COM se pueden elegir como función de hardware TTL. Si necesita TTL, infórmenos con anticipación. |
1x COM1 DB9 interfaz |
RS232 estándar (predeterminado); Opción RS232/RS485 mediante configuración de BIOS. |
1x COM2 pin |
Estándar RS232 ( 9 pines ,2x 5 pines ,2,54 mm ) |
1x COM3 ~ 6 pin |
RS232 estándar (predeterminado) ; (39 pines, 2x20 pines, 2,0 mm) COM4, COM5, COM6 solo admiten R232; COM3 : Opción RS232/RS485 mediante configuración de BIOS. |
1x JPCOM1 puente |
Controle el noveno pin del COM1 para generar 0V/5V/12V mediante el puente JPCOM1. ( 6 pines ,2x 3 pines ,2,0 mm ) |
1x JPCOM2 puente |
Controle el noveno pin del COM2 para generar 0V/5V/12V mediante el puente JPCOM2. ( 6 pines ,2x 3 pines ,2,0 mm ) |
Otras funciones |
1x LPT interfaz |
Este es un puerto paralelo, interfaz de impresora estándar. |
1x PCI ranura |
Esta es una ranura PCI estándar que puede conectar un dispositivo PCI. |
1x PS/2 Interfaz |
Esta es una PS/2 estándar. interfaz |
1x CLR_CMOS puente |
La placa base se descarga, se borra el pin; (3 pines, 1x3 pines, 2,0 mm) Configurar este puente hará que se borre la configuración anterior del BIOS y se restablezca la configuración original de fábrica. |
2x del VENTILADOR pines |
Estos . pines del ventilador s no admiten control de temperatura . ( 3 pines ,1x 3 pines ,2,54 mm ) |
GPIO |
N / A |
Batería CMOS |
Batería CR2032 3V con cable (Desmontable) |
Operante Ambiente |
Temperatura de funcionamiento: -10 ℃ ~ 60 ℃; Humedad de trabajo: 5%~95% Humedad relativa, sin condensación. |
BIOS |
BIOS AMI; Admite encendido, interruptor de sincronización, interruptor remoto, identifica dispositivos de forma inteligente. Opción de arranque seguro UEFI; Opción Módulo de plataforma segura (TPM) versión 2.0; |
perro guardián |
programación de vigilancia; Admite la función de reinicio de hardware (256 niveles, 0 ~ 255 segundos). |
Operante Sistema |
Compatible con Windows 11, Windows 10, Linux. Si desea instalar el sistema operativo Windows 11 o Ubuntu, infórmenos con anticipación. |
Garantía |
Período de garantía: 12 meses |
No cubierto por la garantía: Etiqueta dañada, oxidación de PCB, daños provocados por el hombre, uso inadecuado, desastres naturales, etc. |
Preguntas frecuentes
Fuente de alimentación
️ Mostrar
P: ¿Puedo usar varias pantallas con el EM6400?
P: ¿Puedo conectar dos monitores VGA?
R: Sí, puede utilizar el puerto VGA principal y el pin VGA_H2 opcional para conectar dos monitores VGA. Por defecto, la placa base soporta EDP1, por lo que si necesitas el pin VGA_H2, deberás solicitarlo con antelación. Tenga en cuenta que EDP1 y VGA_H2 no pueden funcionar simultáneamente.
P: ¿Puedo conectar dos pantallas EDP?
R: Sí, pero esto requiere una configuración opcional. De forma predeterminada, la placa base admite LVDS. Si necesitas soporte dual EDP, deberás solicitarlo con antelación. El pin EDP1 no se puede utilizar por sí solo; debe estar emparejado con el EDP principal o con el LVDS.
Inalámbrico y almacenamiento
P: ¿Qué señales admite la interfaz Mini-PCIE?
R: La interfaz Mini-PCIE admite señales PCIE y USB para módulos como WiFi, Bluetooth, 3G, 4G LTE y GPS. No soporta señales SATA.
P: ¿Qué tipo de SSD admite la interfaz M.2 NGFF1?
R: De forma predeterminada, la interfaz NGFF1 tiene un tamaño Key-M 2280 que admite SSD SATA. Se puede configurar para admitir SSD NVMe (PCIE), pero esto requiere una modificación de hardware que debe solicitarse con antelación.
P: ¿Para qué se utiliza la interfaz M2_WIFI?
