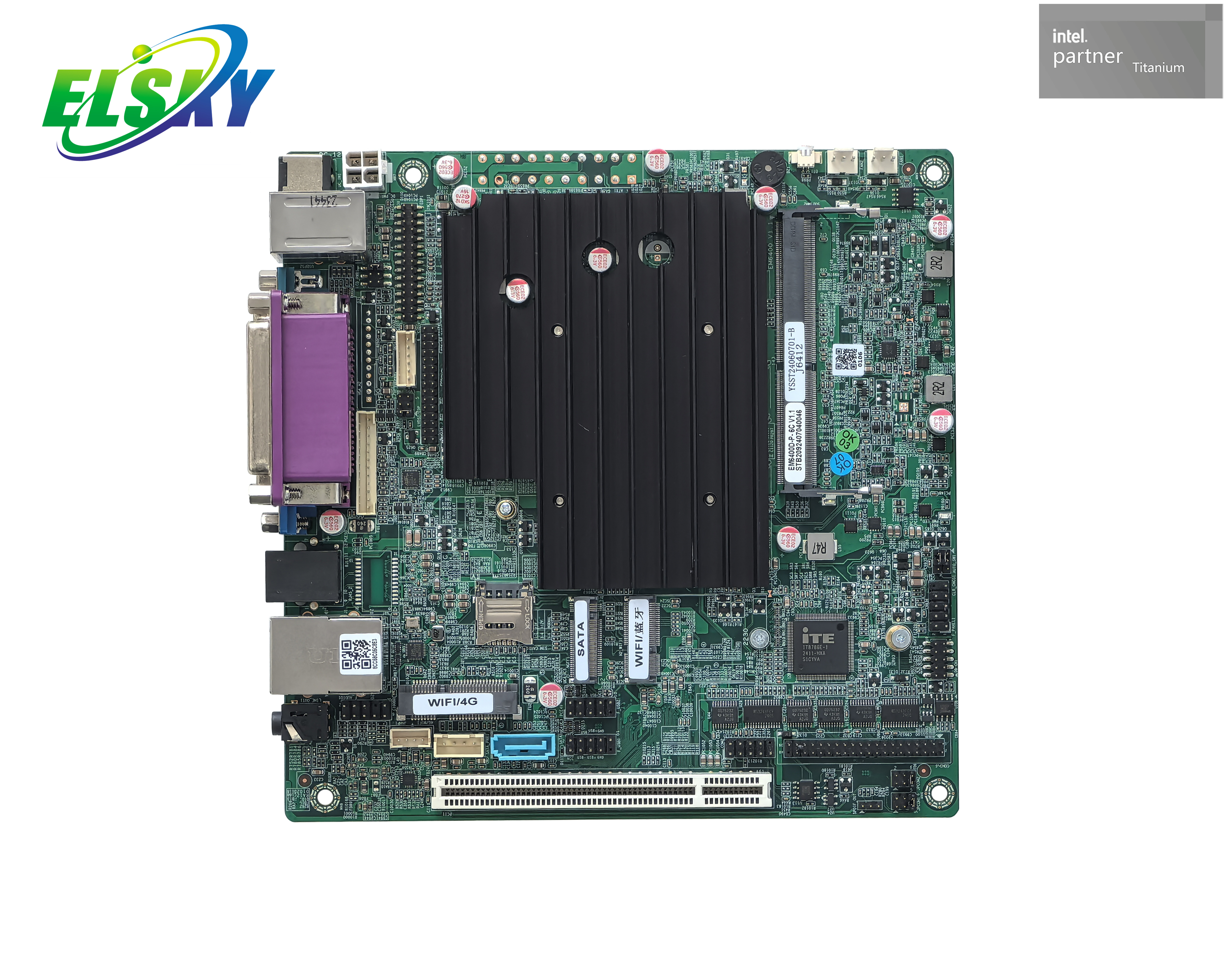

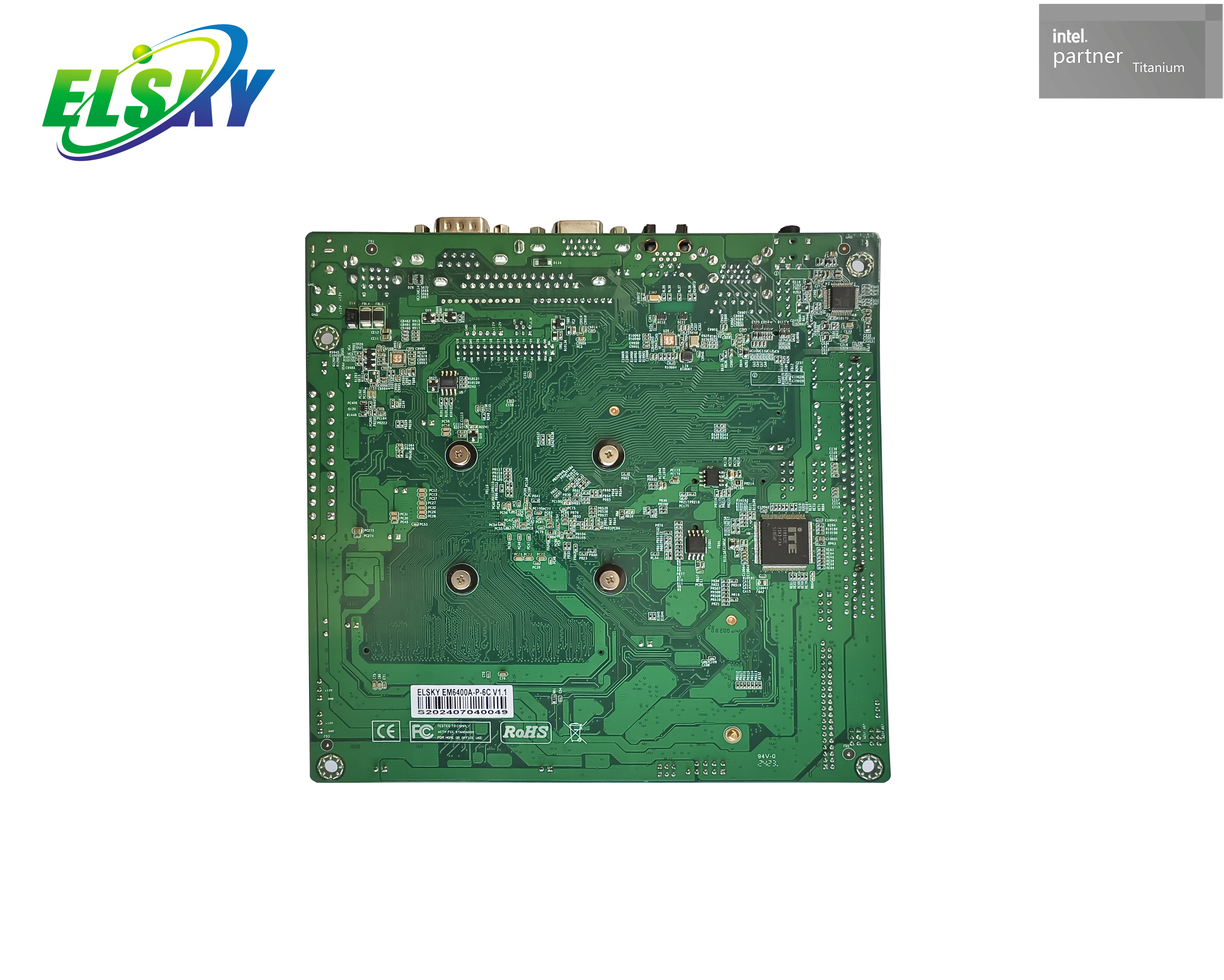

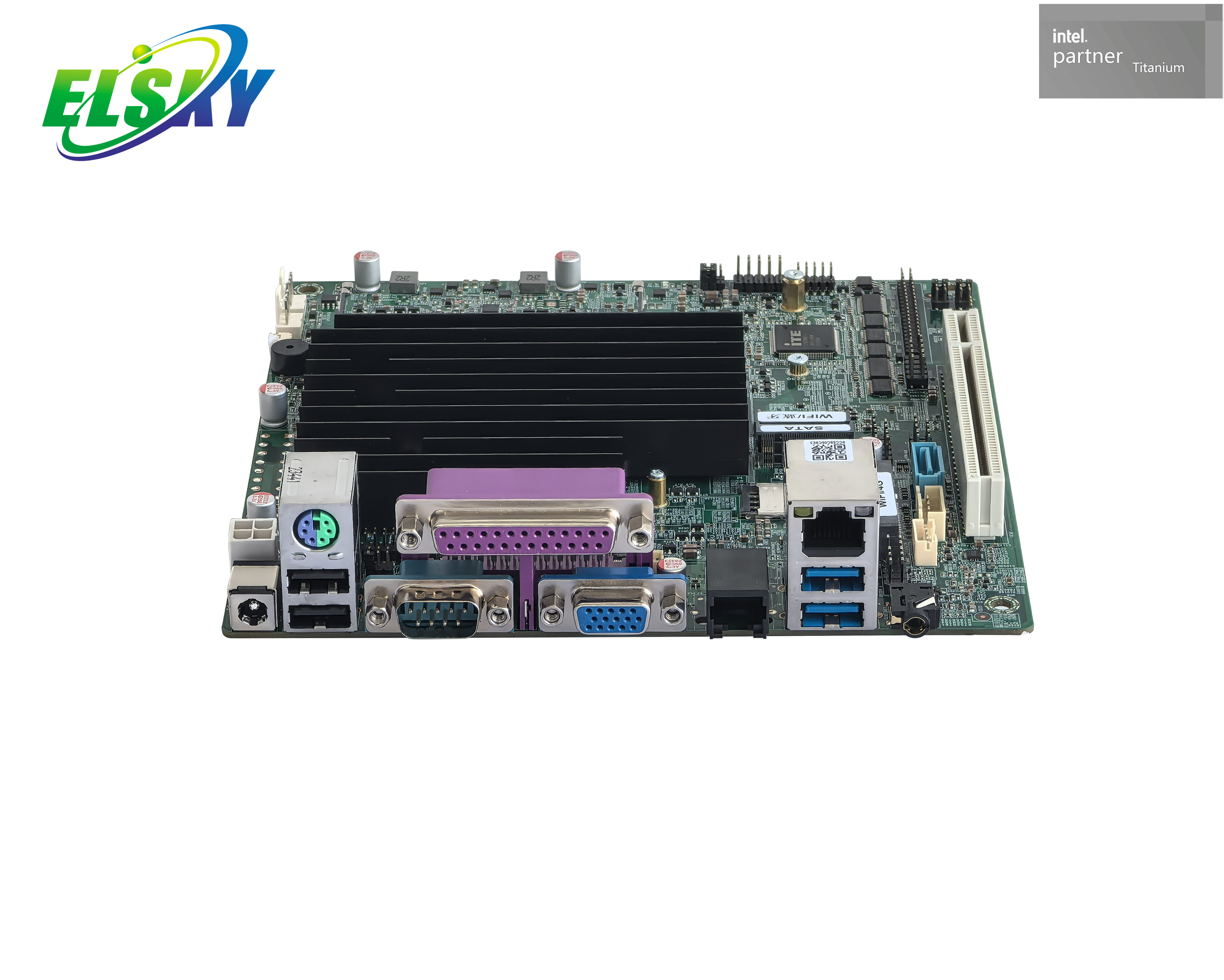

Formfaktor: Mini-ITX, 170 mm x 170 mm x 35 mm
CPU:J6412
Anwendung: Industriemaschine, NAS
| Verfügbarkeit: | |
|---|---|
| Menge: | |
EM6400
ELSKY
Besonderheit:
(1) Stromversorgung:
des EM6400 - Motherboards unter Volllast beträgt s Der Stromverbrauch 30 W.
Bitte verwenden Sie die richtige Spannung. Übermäßige Spannung führt zum Durchbrennen des Motherboards.
Bitte verwenden Sie ausreichend Strom. Wenn der Strom nicht ausreicht, funktioniert es nicht und kann sogar zu Abstürzen, Neustarts, Bluescreens und anderen Problemen führen.
Das EM6400D- Motherboard unterstützt einen DC - Eingang . Die 12-V - , DC-Buchse ist 5,5 x 2,5 mm groß und unterstützt auch die 4-polige DC_PWR-Buchse.
Das EM6400 A- Motherboard unterstützt einen 20-poligen ATX-Sockel und Standard -Desktop-Computers.das ATX-Netzteil eines
Die DC-Eingangsbuchse und die 20-polige ATX-Buchse können nicht gleichzeitig funktionieren. Wenn Sie eine DC-Eingangsbuchse oder eine 20-polige ATX-Buchse benötigen, informieren Sie uns bitte im Voraus.
(2) Anzeigefunktion:
Die VGA- Schnittstelle / VGA_H1-Pin , EDP1/VGA_H2, LVDS/EDP unterstützen Einzeldisplay, Dual-/Triple-Display-Kopie, Dual-/Triple-Display-Erweiterung, Dual-Display unter SHELL.
Die VGA-Schnittstelle und der VGA_H1-Pin sind dieselben Signale und unterstützen nur die synchrone Anzeige, nicht die asynchrone Anzeige.
Option Dual-VGA-Display (VGA-Schnittstelle/VGA_H1-Pin + VGA_H2-Pin):
Die VGA_H2- und EDP 1 -Pins können nicht gleichzeitig arbeiten. Standardmäßig unterstützt das Motherboard EDP1 , jedoch nicht VGA_H2 . Wenn Sie VGA_H2 benötigen , informieren Sie uns bitte im Voraus. Beachten Sie, dass nach der Unterstützung von VGA_H2 , EDP1 nicht mehr funktionieren kann.
Option Dual-EDP-Anzeige: Die LVDS- und EDP-Pins können nicht gleichzeitig arbeiten. Standardmäßig unterstützt das Motherboard LVDS , jedoch nicht EDP . Wenn Sie benötigen EDV , informieren Sie uns bitte vorab.
Der EDP- 1 Pin kann nicht eigenständig angezeigt werden. EDP 1 -Pins müssen in Kombination mit EDP oder LVDS verwendet werden. Option EDP1+EDP oder EDP 1+LVDS.
(3) Mini-PCIE-Schnittstelle für WLAN / Bluetooth / 3G / 4G LTE / GPS-Modul usw.:
Standardmäßig unterstützt die Mini-PCIE-Schnittstelle PCIE- und USB -Signales.
Die Mini -PCIE- Schnittstelle unterstützt kein SATA- Signal.
(4) M.2-Schnittstellen:
Für SSD:
Standardmäßig hat die NGFF1-Schnittstelle -die Größe Key M 2280 und unterstützt SATA- Signale.
Die NGFF1-Schnittstelle kann als NVME(PCIE) -Signal ausgewählt werden. Wenn Sie ein NVME-(PCIE) -Signal benötigen, informieren Sie uns bitte im Voraus (Änderung der Hardware des Motherboards erforderlich)..
Für WLAN- und Bluetooth-Modul:
Standardmäßig hat die M2_WIFI-Schnittstelle die Größe Key -E 2230, unterstützt PCIE, USB-Signale und unterstützt WLAN- und Bluetooth-Module.
Die M2_WIFI-Schnittstelle keine unterstützt SSD.
(5) USB-Schnittstellen/Pins:
A-Strom: Nach dem Ausschalten des Motherboards -sind die eingebauten USB-Pins/hinteren USB-Schnittstellen weiterhin mit Strom versorgt.
S-Stromversorgung: Nach dem Ausschalten des Motherboards -sind die integrierten USB-Pins/hinteren USB-Schnittstellen stromlos.
Standardmäßig -verfügen die integrierten USB-Pins und hinteren USB-Schnittstellen über S-Strom. werden kann nicht gewählt . Eine Macht
(6) Serieller Port (COM-Pins):
Das Motherboard unterstützt wahlweise 2xCOM oder 6xCOM. Standardmäßig unterstützen alle COM-Pins RS232.
COM und 1COM 3 unterstützen optionale RS232/RS485 -Signale gemäß BIOS-Einstellung.
Der 9. Pin von COM1 / COM2 unterstützt die optionale Ausgabe von 0 V, 5 V, 12 V über die Jumper-Einstellung JPCOM1 / JPCOM2. Standardmäßig liegt an COM1 / COM2 0V an.
Alle COM-Pins können als TTL-Funktion gewählt werden. Wenn Sie TTL benötigen, informieren Sie uns bitte im Voraus.
Erweiterung: Option mindestens 6xRS485, bei Bedarf informieren Sie uns bitte im Voraus (fügen Sie eine RS232 -RS485-Miniplatine hinzu).
(7) Ethernet:
Standardmäßig unterstützt das Motherboard eine 1x1000Mbps RJ45 LAN-Schnittstelle (1xRealtek 8111H 1GbE Chip).
Option 1x100Mbps RJ45 LAN-Schnittstelle ( 1xRealtek 8106E 100Mbps- Chip);
Option 2x 1000Mbps RJ45 LAN-Schnittstellen (2xRealtek 8111H 1GbE-Chips);
Option 2x 100Mbps RJ45 LAN-Schnittstellen (2xRealtek 8106E 100Mbps-Chips);
Option 2xRJ45 LAN: Die RJ11-Schnittstelle und die RJ45_2- Schnittstelle können nicht gleichzeitig funktionieren. Standardmäßig unterstützt das Motherboard die RJ11-Schnittstelle, nicht jedoch die RJ45_2-Schnittstelle. Wenn Sie eine RJ45_2-Schnittstelle benötigen, informieren Sie uns bitte im Voraus.
POE wird nicht unterstützt.
CPU-Informationen
FCBGA1493-Sockel:
Unterstützt Intel Elkhart Lake-Prozessoren |
||||||||
CPU- Modell |
Intel - Marke |
Gesamtkerne |
Gesamtzahl der Threads |
Grundfrequenz (GHz) |
Maximale Turbo-Frequenz /Burst-Frequenz (GHz) |
Name der integrierten Intel-GPU |
CPU- TDP |
Moherboard Stromverbrauch |
x6214RE |
Atom |
2 |
2 |
1.4 |
Intel UHD-Grafik |
6W |
30W |
|
x6416RE |
Atom |
4 |
4 |
1.7 |
Intel UHD-Grafik |
9W |
30W |
|
x6200FE |
Atom |
2 |
2 |
1.0 |
N / A |
4,5 W |
30W |
|
x6211E |
Atom |
2 |
2 |
1.3 |
3.0 |
Intel UHD-Grafik |
6W |
30W |
x6212RE |
Atom |
2 |
2 |
1.2 |
Intel UHD-Grafik |
6W |
30W |
|
x6413E |
Atom |
4 |
4 |
1.5 |
3.0 |
Intel UHD-Grafik |
9W |
30W |
x6414RE |
Atom |
4 |
4 |
1.5 |
Intel UHD-Grafik |
9W |
30W |
|
x6425E |
Atom |
4 |
4 |
2.0 |
3.0 |
Intel UHD-Grafik |
12W |
35W |
x6425RE |
Atom |
4 |
4 |
1.9 |
Intel UHD-Grafik |
12W |
35W |
|
x6427FE |
Atom |
4 |
4 |
1.9 |
Intel UHD-Grafik |
12W |
35W |
|
J6412 |
Celeron |
4 |
4 |
2.00 |
2.6 |
Intel UHD-Grafik |
10W |
30W |
J6413 |
Celeron |
4 |
4 |
1.8 |
3.0 |
Intel UHD-Grafik |
10W |
30W |
N6210 |
Celeron |
2 |
2 |
1.2 |
2.6 |
Intel UHD-Grafik |
6,5 W |
30W |
N6211 |
Celeron |
2 |
2 |
1.2 |
3.0 |
Intel UHD-Grafik |
6,5 W |
30W |
J6426 |
Pentium |
4 |
4 |
2.0 |
3.0 |
Intel UHD-Grafik |
10W |
30W |
N6415 |
Pentium |
4 |
4 |
1.2 |
3.0 |
Intel UHD-Grafik |
6,5 W |
30W |

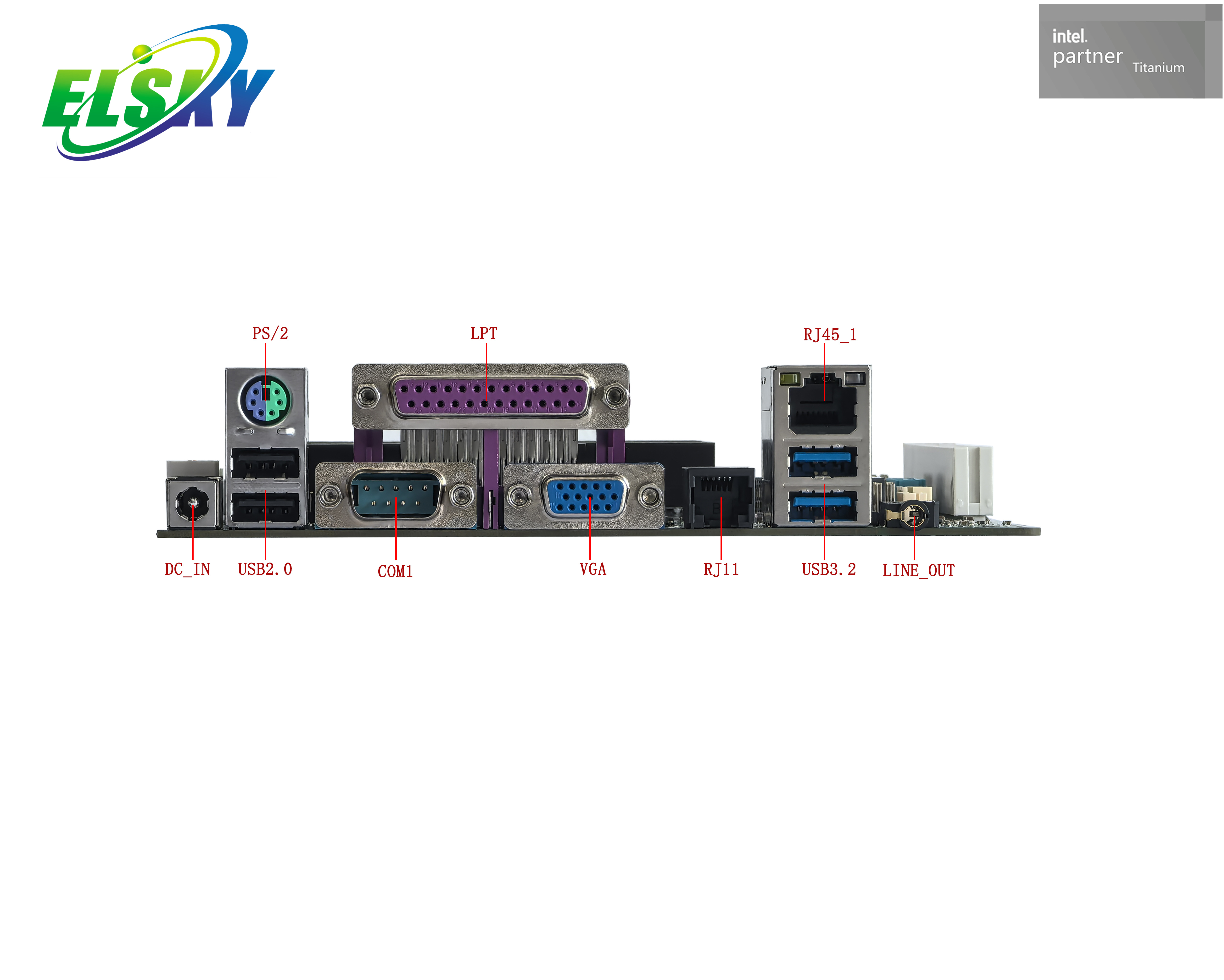

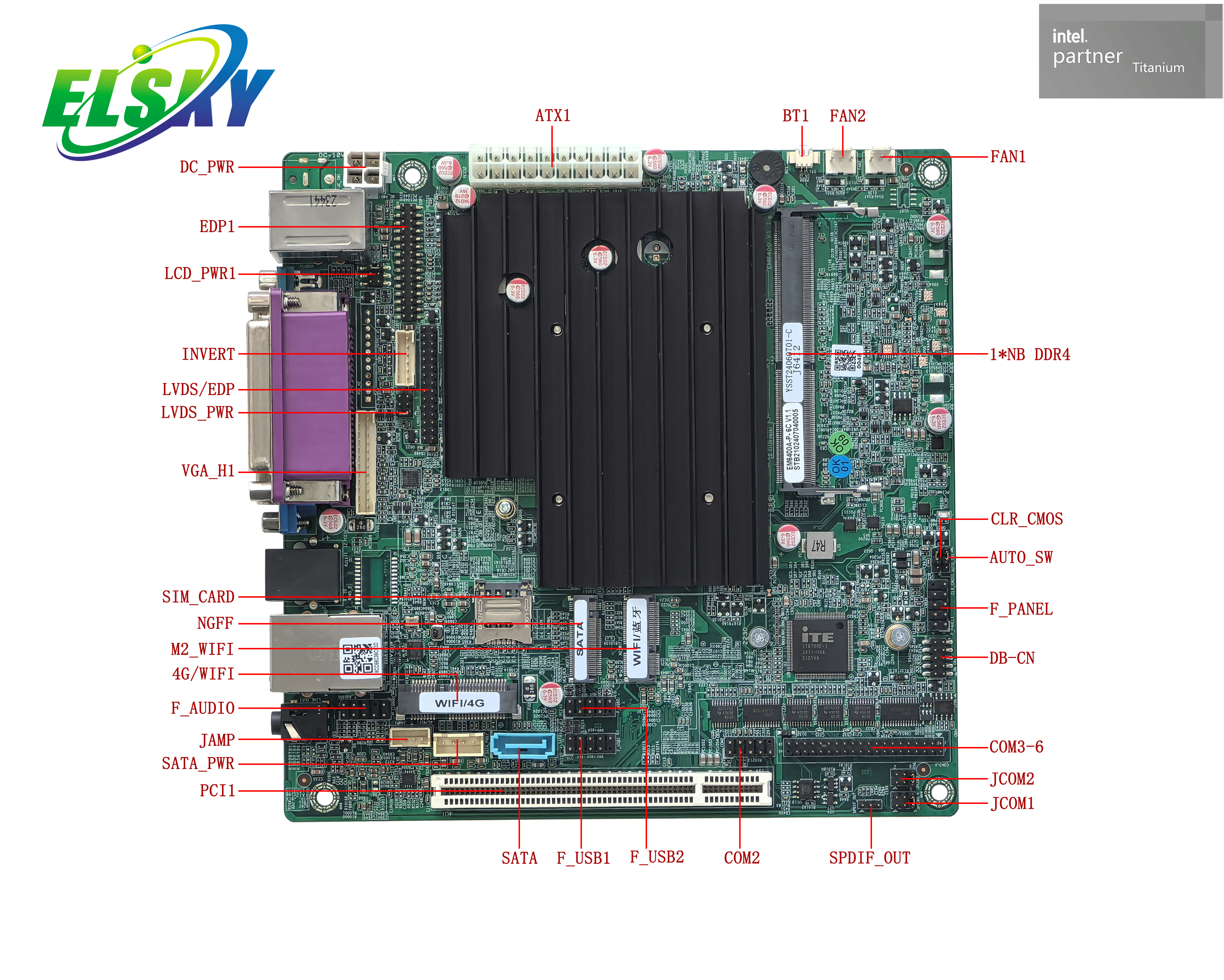

Modell |
EM6400A, EM6400D |
|
Kühlsystem |
Lüfterlos; Option mit Ventilator. |
|
Formfaktor |
Mini-itx, 170x 170x 35 mm (LxBxH) |
|
Optionsprozessoren |
Unterstützt Intel Elkhart Lake Celeron N6210, N6211, J6412, J6413, Pentium N6415, J6426 usw. |
|
Erinnerung |
1x SODIMM 3200 MHz 1,2 V DDR4-Speichersockel, bis zu 16 GB RAM. |
|
Stromversorgung |
Option 1: 1xDC_ IN- Schnittstelle; 1x4-polige DC_PWR-Buchse; Unterstützt DC-Eingang 12 V; Größe der DC-Buchse: 5,5 x 2,5 mm; Stromverbrauch: 30 W; Empfohlenes 5Netzteil mit 12 V A und höher. |
|
Option 2: Unterstützt 20-polige ATX-Buchse und das eines Standard-Desktop-Computers. ATX-Netzteil |
||
GPU-Name |
Integrierte Intel U HD-Grafik in der CPU. |
|
Anzeigefunktion |
Unterstützt Einzeldisplay, Kopieren mit zwei/dreifachen Displays, Erweiterung mit zwei/dreifachen Displays und zwei Displays in SHELL. |
|
1x VGA DB15 -Schnittstelle |
Unterstützt 2K-Auflösung 1920 x 1080 bei 60 Hz |
|
1x VGA_H1 -Pin |
Unterstützt 2K-Auflösung 1920x 1080 bei 60 Hz ( 12Pin ,1x 12Pin ,2,0 mm ) |
|
Das VGA_H 1 -Pin-Signal ist das gleiche Signal wie die hintere VGA-Schnittstelle und unterstützt nur die Dual-/Triple-Display-Kopie. |
||
1x VGA_H2 -Pin (Option) |
Unterstützt 2K-Auflösung 1920x 1080 bei 60 Hz ( 12Pin ,1x 12Pin ,2,0 mm ) |
|
EDP1- Pin |
Unterstützt 4K-Auflösung 4096/3840 x 2160 bei 60 Hz ( 30 Pin ,2x 15 Pin ,2,0 mm ). |
|
LCD_PWR- Pin |
EDP1 Arbeitsspannungs-Steuerstift ( 6Pin x ,23Pin 2,0 ,mm ) |
|
Der EDP1 , VGA_H2 -Pin s kann nicht gleichzeitig arbeiten. Standardmäßig EDP1 , funktioniert VGA_H2 funktioniert nicht; Option VGA_H2. |
||
1x LVDS/EDP -Pin |
Unterstützt 2K-Auflösung 1920 x 1080 bei 60 Hz ( 30 Pin ,2x 15 Pin ,2,0 mm ). |
|
1x LVDS_PWR1 -Pin |
LVDS/EDP- Arbeitsspannungssteuerstift ( 6Pin ,2x 3Pin ,2,0 mm ) |
|
1x INVERT- Pin |
LVDS- Hintergrundbeleuchtungsschalter-Steuerstift ( 6Pin ,1x 6Pin ,2,0 mm ) |
|
Die LVDS- , EDP -Pins können nicht gleichzeitig arbeiten. Standardmäßig funktioniert LVDS , EDP nicht; Option EDP (Option EDP+EDP1). |
||
Ethernet |
1xRJ45 LAN-Schnittstelle (Option 2xLAN) |
Unterstützt Realtek 8111H 1000 Mbit/s LAN-Chip; Unterstützt Wake-on-LAN und PXE-Funktion; Option Realtek 8106E 100Mbps RJ45 LAN- Chip; Option 2xRJ45 LAN-Schnittstellen (2xRealtek 8111H oder 8106E). |
Bargeldschublade Schnittstelle |
1x RJ11 -Schnittstelle |
Die RJ11-Schnittstelle unterstützt die Kassenschublade. |
Die zweiten RJ45 LAN ( RJ45_2 ) , RJ11-Schnittstellen können nicht gleichzeitig arbeiten. Standardmäßig RJ11 , funktioniert das zweite RJ45-LAN (RJ45_2) funktioniert nicht; Option für die zweite RJ45-LAN-Schnittstelle (RJ45_2) . |
||
Erweiterungsslot s |
1x MINI_PCIE -Schnittstelle |
Unterstützt PCIE 3.0, USB- Signals; Unterstützt optionales WLAN, Bluetooth, 3G, 4G LTE, GPS-Modul usw. |
1x M2 -WIFI- Schnittstelle |
Unterstützt PCIE3.0 , Key -E -Schnittstelle M.2 2230 WiFi Bluetooth-Modul. |
|
1x SIM_CARD -Steckplatz |
Unterstützt SIM-Karte. Für die Nutzung der 3G/4G LTE-Funktion ist eine SIM-Karte erforderlich. |
|
Lagerung (Festplatte) |
1x NGFF1- Schnittstelle ( M.2 ) |
PCIE3.0-Signal; Unterstützung der Key-M-Schnittstelle; Unterstützt M.2 2280-Größe, SATA -Signal (Standard). Option NVME(PCIE)-Signal. |
1x SATA1 -Schnittstelle |
Standardmäßige SATA3.0-Festplattenschnittstelle , die maximale Übertragungsgeschwindigkeit beträgt 6,0 Gbit/s. |
|
1x SATA_PWR -Pin |
Dieser Stromversorgungsstift für die Festplatte kann 5 V und 12 V Strom aufnehmen. ( 4Pin ,1x 4Pin ,2,54mm ) |
|
Soundfunktion (HD-Audio) |
Das Motherboard ist mit einem Realtek ALC897 HD Digital-Audio-Decoder und einem 6-Kanal-High-Fidelity-Audio-Controller ausgestattet. |
|
1x LIN_OUT- Schnittstelle |
Unterstützt 2-in-1 Line-Out und Mic-In. |
|
1x JAMP- Pin |
Dieser Verstärker-Pin unterstützt den 8-Ω-5-W-Lautsprecher-Zweikanalausgang. ( 4Pin ,1x 4Pin ,2,0mm ) |
|
1x F_AUDIO- Pin |
Standard-Audio-Pin ( 9Pin ,2x 5Pin ,2,54 mm ) |
|
1x SPDIF_OUT- Pin |
Digitaler Audio-Pin ( 3Pin ,1x 3Pin ,2,0 mm ) |
|
USB-Funktion |
2x USB3.2 -Schnittstellen |
Rückseitige Standard- USB3.2-Gen1- Schnittstelle; Seine maximale Übertragungsbandbreite beträgt 5 Gbit/s. |
2x USB2.0 -Schnittstellen |
Rückseitige Standard- USB2.0 -Schnittstelle; Seine maximale Übertragungsbandbreite beträgt 480 Mbit/s. |
|
1x F_USB1 -Pin |
Vorderer USB2.0-Pin; Eine Gruppe verfügt über 2xUSB2.0 ( 9Pin ,2x 5Pin ,2,54mm ) |
|
1x F_USB2 -Pin |
Vorderer USB2.0-Pin; Eine Gruppe verfügt über 2xUSB2.0 ( 9Pin ,2x 5Pin ,2,54 mm ) |
|
Schalten |
1x F_PANEL- Pin |
Schalter, Netzteil-LED, Festplatten-LED, Neustart-Pin. ( 9Pin ,2x 5Pin ,2,54mm ) |
1x AUTO_SW- Jumper |
Dieser Jumper unterstützt die Einschaltfunktion. Die Einschaltfunktion erfolgt über die BIOS-Einstellung oder die AUTO_SW- Jumper-Einstellung. ( 3Pin ,1x 3Pin ,2,0mm ) |
|
Serieller Port |
Unterstützt optional 2xCOM oder 6xCOM; Alle COM können als TTL-Hardwarefunktion ausgewählt werden. Wenn Sie TTL benötigen, informieren Sie uns bitte im Voraus. |
|
1x COM1 DB9 -Schnittstelle |
Standard RS232 (Standard); Option RS232/RS485 durch BIOS-Einstellung. |
|
1x COM2 -Pin |
Standard RS232 ( 9Pin ,2x 5Pin ,2,54mm ) |
|
1x COM3 ~ 6 Pin |
Standard RS232 (Standard) ; (39Pin, 2x20Pin, 2,0mm) COM4, COM5, COM6 unterstützen nur R232; COM3 : Option RS232/RS485 durch BIOS-Einstellung. |
|
1x JPCOM1 -Jumper |
Steuern Sie den 9. Pin von COM1 über den JPCOM1-Jumper, um 0 V/5 V/12 V auszugeben. ( 6Pin ,2x 3Pin ,2,0mm ) |
|
1x JPCOM2 -Jumper |
Steuern Sie den 9. Pin von COM2 über den JPCOM2-Jumper, um 0 V/5 V/12 V auszugeben. ( 6Pin ,2x 3Pin ,2,0mm ) |
|
Andere Funktionen |
1x LPT -Schnittstelle |
Dies ist eine Parallelschnittstelle, eine Standard-Druckerschnittstelle . |
1x PCI -Steckplatz |
Dies ist ein Standard-PCI-Steckplatz, der PCI-Geräte anschließen kann. |
|
1x PS/2 -Schnittstelle |
Dies ist eine Standard- PS/2 -Schnittstelle |
|
1x CLR_CMOS -Jumper |
Motherboard entlädt sich, löscht Pin; (3Pin, 1x3Pin, 2,0mm) Durch Setzen dieses Jumpers werden die vorherigen BIOS-Einstellungen gelöscht und die ursprüngliche Werkseinstellung wiederhergestellt. |
|
2x FAN- Pins |
Diese Lüfterpins unterstützen keine s Temperaturregelung. ( 3Pin ,1x 3Pin ,2,54mm ) |
|
GPIO |
N / A |
|
CMOS-Batterie |
CR2032 3V-Batterie mit Kabel (abnehmbar) |
|
Betrieb Umfeld |
Betriebstemperatur: -10℃~60℃; Arbeitsfeuchtigkeit: 5 % ~ 95 % relative Luftfeuchtigkeit, keine Kondensation. |
|
BIOS |
AMI-BIOS; Unterstützt das Einschalten, den Zeitschalter, den Fernschalter und die intelligente Identifizierung von Geräten. Option UEFI Secure Boot; Option Trusted Platform Module (TPM) Version 2.0; |
|
Wachhund |
Watchdog-Programmierung; Unterstützt die Hardware-Reset-Funktion (256 Stufen, 0 ~ 255 Sekunden). |
|
Betrieb System |
Kompatibel mit Windows 11, Windows 10, Linux. Wenn Sie Windows 11 oder Ubuntu OS installieren möchten, informieren Sie uns bitte im Voraus. |
|
Garantie |
Garantiezeit: 12 Monate |
|
Nicht von der Garantie abgedeckt: Beschädigtes Etikett, PCB-Oxidation, vom Menschen verursachte Schäden, unsachgemäße Verwendung, Naturkatastrophen usw. |
||
FAQ
F: Welche Stromversorgungsoptionen sind für das EM6400-Motherboard verfügbar?
A: Das Modell EM6400D unterstützt einen 12-V-DC-Eingang über eine 5,5 x 2,5 mm DC-Buchse oder eine 4-polige DC_PWR-Buchse. Das Modell EM6400A verwendet einen 20-Pin-ATX-Anschluss und ist mit einem Standard-Desktop-ATX-Netzteil kompatibel. Beachten Sie, dass die DC-Buchse und die 20-Pin-ATX-Buchse nicht gleichzeitig genutzt werden können.
F: Kann ich mit dem EM6400 mehrere Displays verwenden?
A: Ja, das Motherboard unterstützt Einzel-, Doppel- oder Dreifach-Display-Konfigurationen im „Kopieren“- oder „Erweiterungs“-Modus.
F: Kann ich zwei VGA-Monitore anschließen?
A: Ja, Sie können den Haupt-VGA-Anschluss und den optionalen VGA_H2-Pin verwenden, um zwei VGA-Monitore anzuschließen. Standardmäßig unterstützt das Motherboard EDP1. Wenn Sie also den VGA_H2-Pin benötigen, müssen Sie ihn im Voraus anfordern. Beachten Sie, dass EDP1 und VGA_H2 nicht gleichzeitig arbeiten können.
F: Kann ich zwei EDP-Displays anschließen?
A: Ja, aber dies erfordert eine optionale Konfiguration. Standardmäßig unterstützt das Motherboard LVDS. Wenn Sie eine duale EDV-Unterstützung benötigen, müssen Sie diese vorab beantragen. Der EDP1-Pin kann nicht alleine verwendet werden; Es muss entweder mit dem Haupt-EDP oder LVDS gekoppelt werden.
F: Welche Signale unterstützt die Mini-PCIE-Schnittstelle?
A: Die Mini-PCIE-Schnittstelle unterstützt PCIE- und USB-Signale für Module wie WLAN, Bluetooth, 3G, 4G LTE und GPS. Es unterstützt keine SATA-Signale.
F: Welche Arten von SSDs werden von der M.2 NGFF1-Schnittstelle unterstützt?
A: Standardmäßig hat die NGFF1-Schnittstelle eine Key-M 2280-Größe, die SATA-SSDs unterstützt. Es kann für die Unterstützung von NVMe (PCIE) SSDs konfiguriert werden, dies erfordert jedoch eine Hardware-Änderung, die im Voraus beantragt werden muss.
F: Wofür wird die M2_WIFI-Schnittstelle verwendet?
A: Die M2_WIFI-Schnittstelle hat die Größe Key-E 2230 und unterstützt PCIE- und USB-Signale. Es ist für WLAN- und Bluetooth-Module konzipiert und unterstützt keine SSDs.
F: Können die USB-Anschlüsse mit Strom versorgt werden, wenn das Motherboard ausgeschaltet ist?
A: Standardmäßig verfügen die USB-Anschlüsse über „S-Strom“, was bedeutet, dass sie keinen Strom mehr haben, wenn das Motherboard ausgeschaltet ist. Die Option „A-Strom“, die die Ports mit Strom versorgt, ist nicht verfügbar.
F: Welche Optionen für die serielle Schnittstelle gibt es?
A: Das Motherboard kann entweder mit 2 oder 6 COM-Ports konfiguriert werden. Standardmäßig sind alle Ports RS232. COM1 und COM3 können über BIOS-Einstellungen auf RS485 eingestellt werden. Der 9. Pin von COM1 und COM2 kann 0 V, 5 V oder 12 V ausgeben, was über Jumper (JPCOM1/JPCOM2) gesteuert wird. Alle COM-Ports können auch mit TTL-Funktionalität konfiguriert werden, dies muss jedoch vorab angefragt werden.
F: Welche Ethernet-Konfigurationen sind verfügbar?
A: Standardmäßig ist das Motherboard mit einer 1000Mbps RJ45 LAN-Schnittstelle ausgestattet. Sie können Optionen für einen einzelnen 100-Mbps-Port, zwei 1000-Mbps-Ports oder zwei 100-Mbps-Ports anfordern.
F: Kann ich sowohl den RJ11- als auch einen zweiten RJ45-LAN-Anschluss gleichzeitig verwenden?
A: Nein, die RJ11-Kassenladenschnittstelle und das zweite RJ45-LAN (RJ45_2) können nicht gleichzeitig genutzt werden. Standardmäßig ist die RJ11-Schnittstelle aktiv. Wenn Sie den zweiten RJ45-Port benötigen, müssen Sie diesen vorab anfragen.
F: Welche BIOS-Funktionen sind verfügbar?
A: Das Motherboard verwendet ein AMI-BIOS, das Funktionen wie Einschalten, Zeitschalter, Fernschalter und intelligente Geräteerkennung unterstützt. Optionen für UEFI Secure Boot, TPM 2.0.
F: Welche Betriebssysteme sind kompatibel?
A: Das Motherboard ist mit Windows 11, Windows 10 und Linux kompatibel. Wenn Sie planen, Windows 11 oder Ubuntu OS zu installieren, empfiehlt es sich, den Hersteller im Voraus zu informieren.
