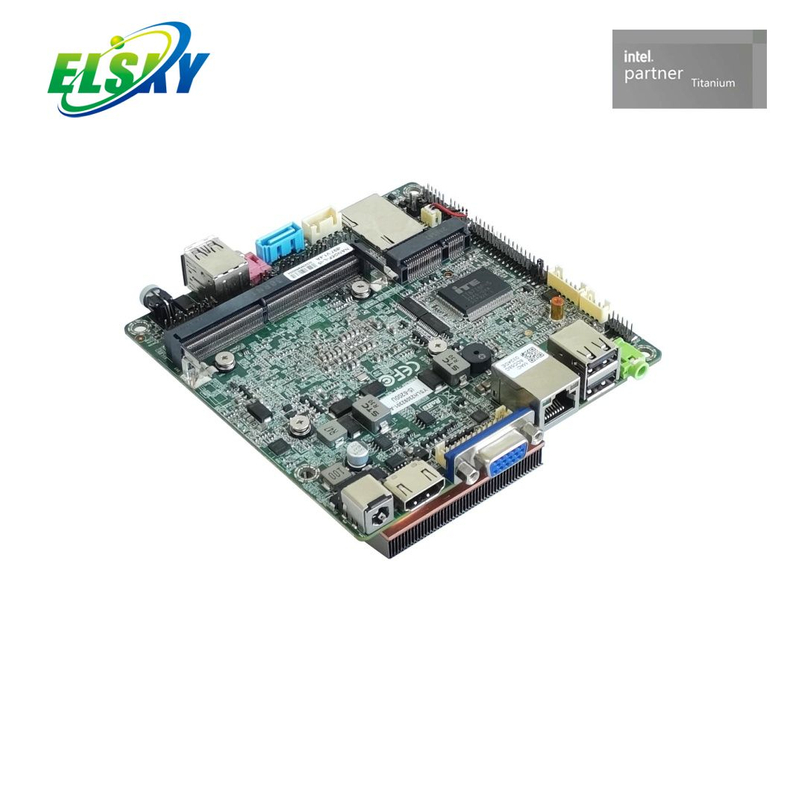

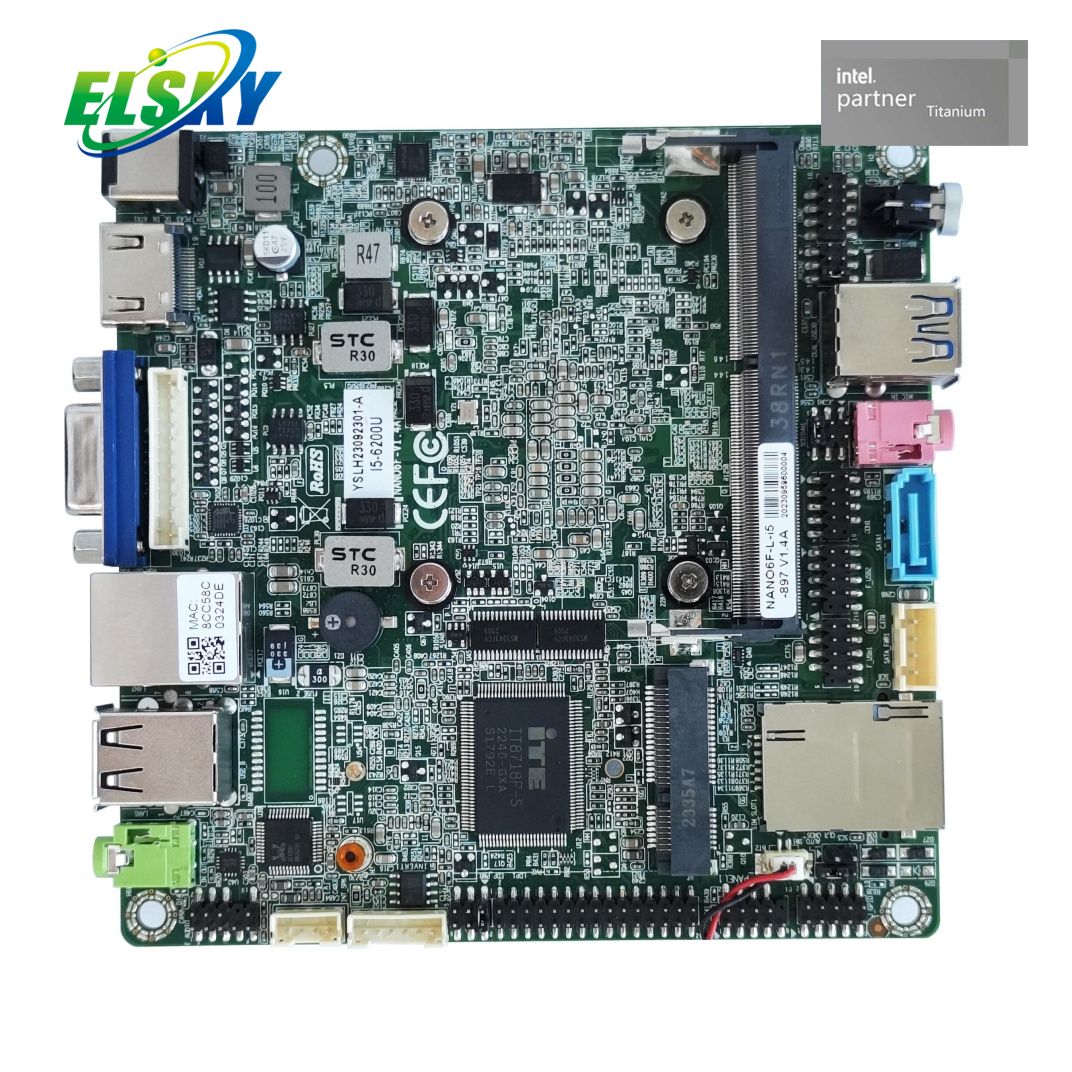

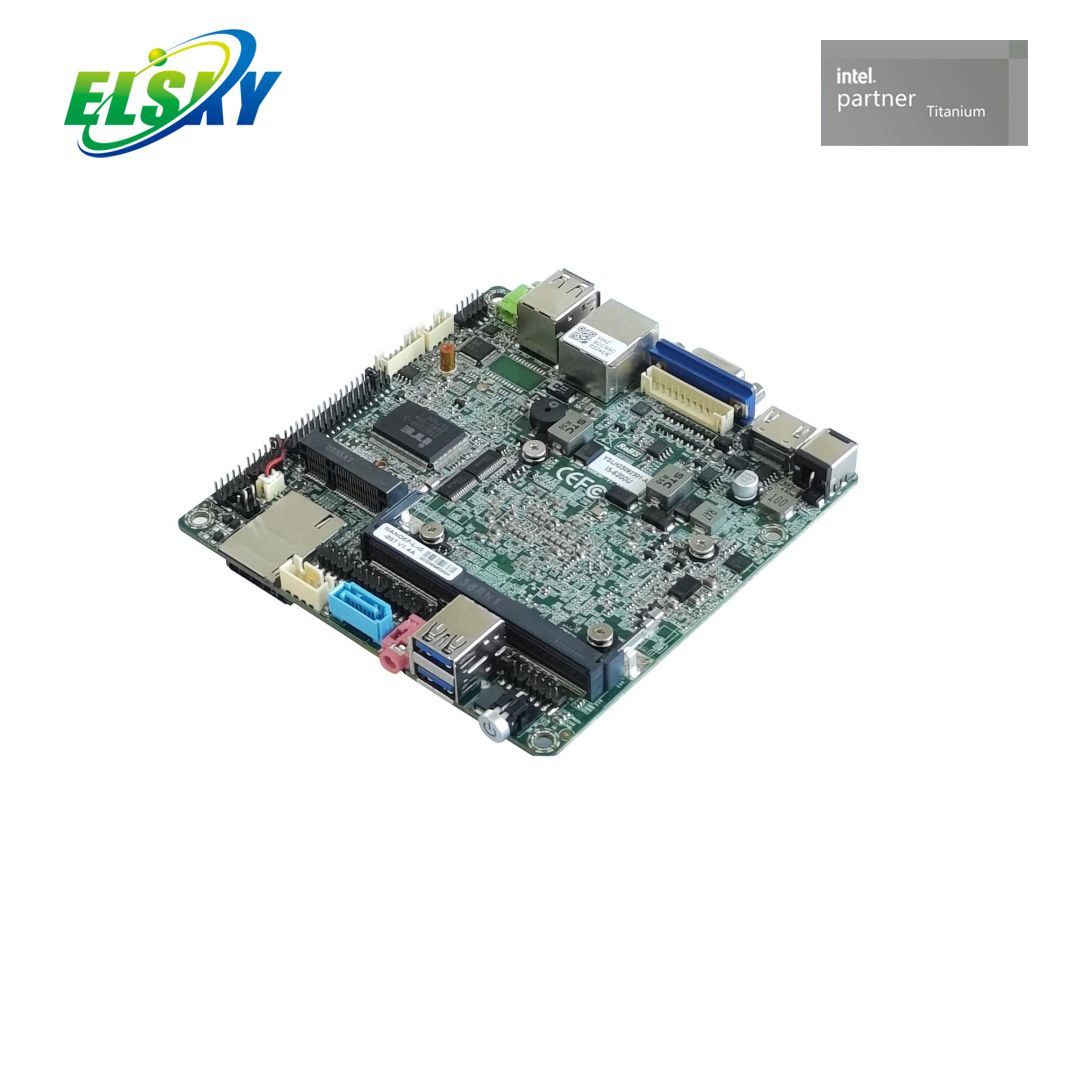

Tamanho |
120 mm (C) * 120 mm (L) * 36 mm (A) |
CPU |
NANO6F |
Suporta 3855U, 3955U e Skylake i3, i5, i7 |
NANO7F |
Suporte 3865U、3965U及Kabylake i3、i5、i7 |
chipset |
Chip único integrado na CPU |
fonte de energia |
1*DC_IN Conversível 1 * ATX (4 pinos) |
O diâmetro interno da cabeça DC é de 2,5 mm e suporta fonte de alimentação de tensão ampla de 12V ~ 19V.
O consumo de energia em carga total da placa-mãe é de cerca de 40W. Recomenda-se uma fonte de alimentação de 12V5A ou superior |
Interface DC e ATX são opcionais ，A placa-mãe suporta a porta DC por padrão |
BATER |
1 x slot DDR4 SODIMM, suportando memória de 2133/2400 MHZ, baixa tensão de 1,2 V e máximo de 32 GB |
Função de exibição |
NANO6F |
Controlador gráfico integrado Intel® HD510/520 |
Suporte para exibição única, exibição dupla/cópia de exibição tripla, extensão de exibição dupla/exibição tripla, exibição única DOS |
NANO7F |
Controlador gráfico integrado Intel® HD610/620 |

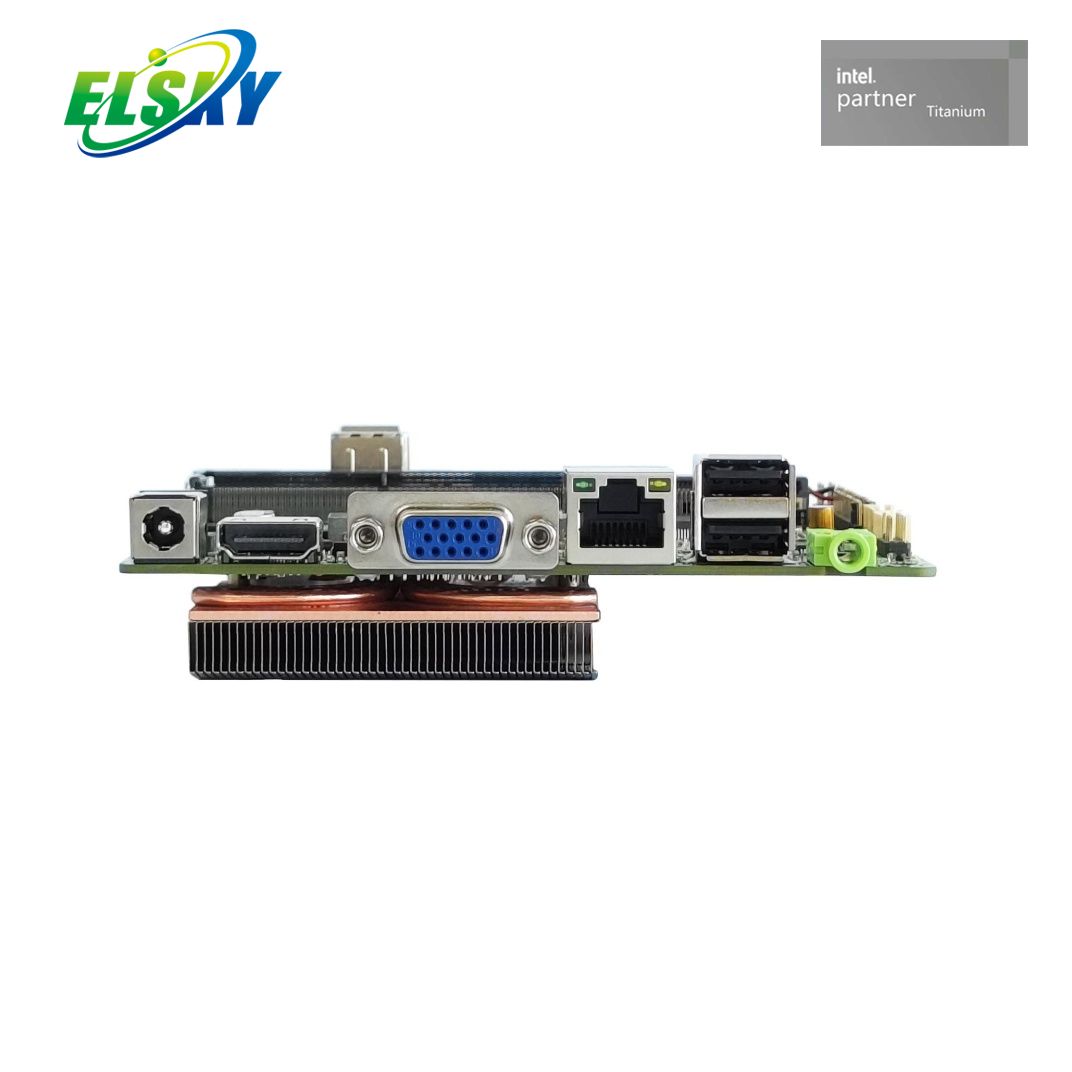

1 * porta VGA DB15 |
Resolução de suporte 1920*1080@60Hz |
1 * pino VGA_OUT |
Resolução de suporte 1920 * 1080 @ 60 Hz (12 pinos, 1 * 12 pinos, 2,0 mm) |
1 * porta HDMI 1.4 |
Suporta 4k resolução 4096/3840*2160@30Hz |
1 * pino LVDS/EDP |
Resolução de suporte 1920 * 1080 @ 60 Hz (30 pinos, 2 * 15 pinos, 2,0 mm) |
1 * pino EDP_PWR |
LVDS/EDP Pino de controle de tensão (6 pinos, 2 * 3 pinos, 2,0 mm) |
1 * pino INVERTER |
LVDS/EDP Pino de controle de luz de fundo (6 pinos, 1 * 6 pinos, 2,0 mm) |
A placa-mãe suporta LVDS por padrão, pode ser alterada para suportar EDP, pinos compartilhados, EDP suporta 4K |
Recursos de rede |
1/2*porta LAN |
Suporta opções de rede única e rede dupla. Suporta ativação de rede e inicialização sem disco PXE.
Rede única 8111H, rede dupla 8111H+8111H |
1 * porta mini PCIE |
Suporte WIFI/3G/4G/Bluetooth, suporte MSATA opcional |
Função de disco rígido |
1 * porta SATA1 |
Interface de disco rígido SATA3.0 padrão, velocidade máxima de transferência de 6,0 Gbps |
1 * pino SATA_PWR |
O pino da fonte de alimentação do disco rígido pode fornecer 5V ou 12V (4 pinos, 1 * 4 pinos, 2,54 mm) |
1 * porta NGFF |
Suporta discos rígidos da porta Key-M M.2 2280/2242. SATA é usado por padrão. PCIE (NVME) é opcional |
Função de som |
Suporte padrão decodificador de áudio digital Realtek ALC662/897 HD, controlador de áudio hi-fi de 6 canais, placa de som USB não alterável |
1 * porta LIN_OUT |
Saída de áudio suportada (verde) |
1 * porta MIC_IN |
Suporte para entrada de microfone (vermelho) |
1 * pino INT_SPK |
O amplificador suporta saída de canal duplo de alto-falante de 8 OHM e 5 watts (4 pinos, 1 * 4 pinos, 2,0 mm) |

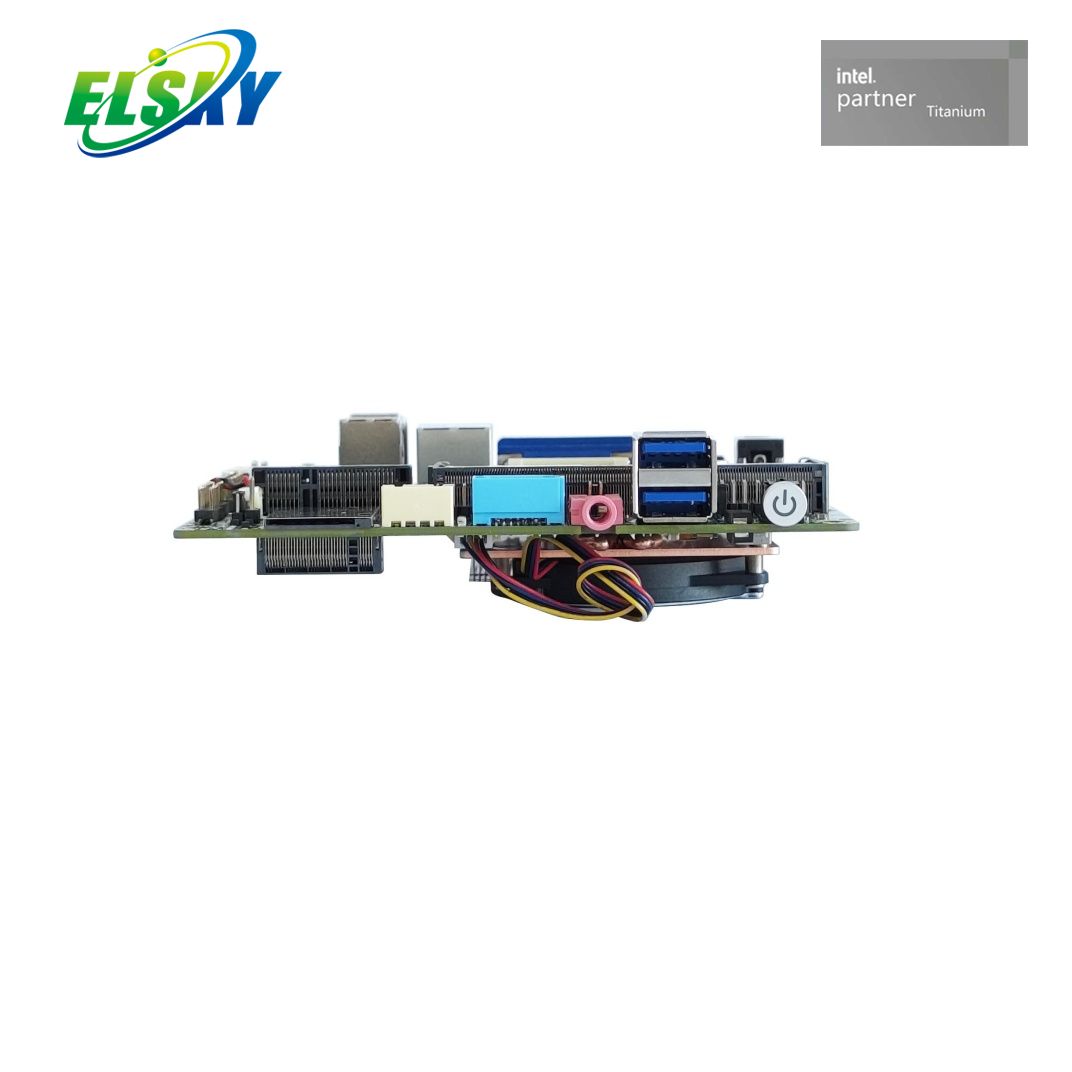

Função USB |
2 * porta USB3.2 |
Interface USB3.2 Gen1 padrão traseira, a banda larga de transmissão máxima é de 5 Gbps |
2 * porta USB2.0 |
A interface USB 2.0 padrão traseira, a banda larga de transmissão máxima de 480Mbps |
1 * pino F_USB1 |
Pinos USB2.0 frontais, um conjunto de 2 * USB2.0 (9 pinos, 2 * 5 pinos, 2,0 mm) |
1 * pino F_USB2 |
Pinos USB2.0 frontais, um conjunto de 2 * USB2.0 (9 pinos, 2 * 5 pinos, 2,0 mm) |
Por padrão, o pino 2/4/6/8/10 de F_USB2 não tem sinal |
Função de comutação |
1 * pino F_PANEL |
Interruptor, indicador de energia, indicador de disco rígido, pino de reinicialização (9 pinos, 2 * 5 pinos, 2,0 mm) |
1 * pino AUTO_SW |
Suporta controle de hardware para ligar e ligar (3 pinos, 1 * 3 pinos, 2,0 mm) |
1 * botão PWR_SW |
Botão de troca |
Outras E/S |
1 * pino COM1 |
Porta serial, RS232, RS422 ou RS485 opcional (9 pinos, 2 * 5 pinos, 2,0 mm) |
1 * pino COM2 |
Porta serial, suporte padrão RS232 (9 pinos, 2 * 5 pinos, 2,0 mm) |
1 * pino JPCOM1 |
Controle COM1 pino 9 tensão 0V/5V/12V opcional (6 pinos, 2 * 3 pinos, 2,0 mm) |
1 * pino jpcom2 |
Controle COM2 pino 9 tensão 0V/5V/12V opcional (6 pinos, 2 * 3 pinos, 2,0 mm) |
1 * slot para cartão SIM |
Suporte para cartão SIM, cartão SIM é necessário para 3G/4G |
1 * pino CLR_CMOS |
Pinos de reinicialização e descarga da placa-mãe (2 pinos, 1 * 2 pinos, 2,54 mm) |

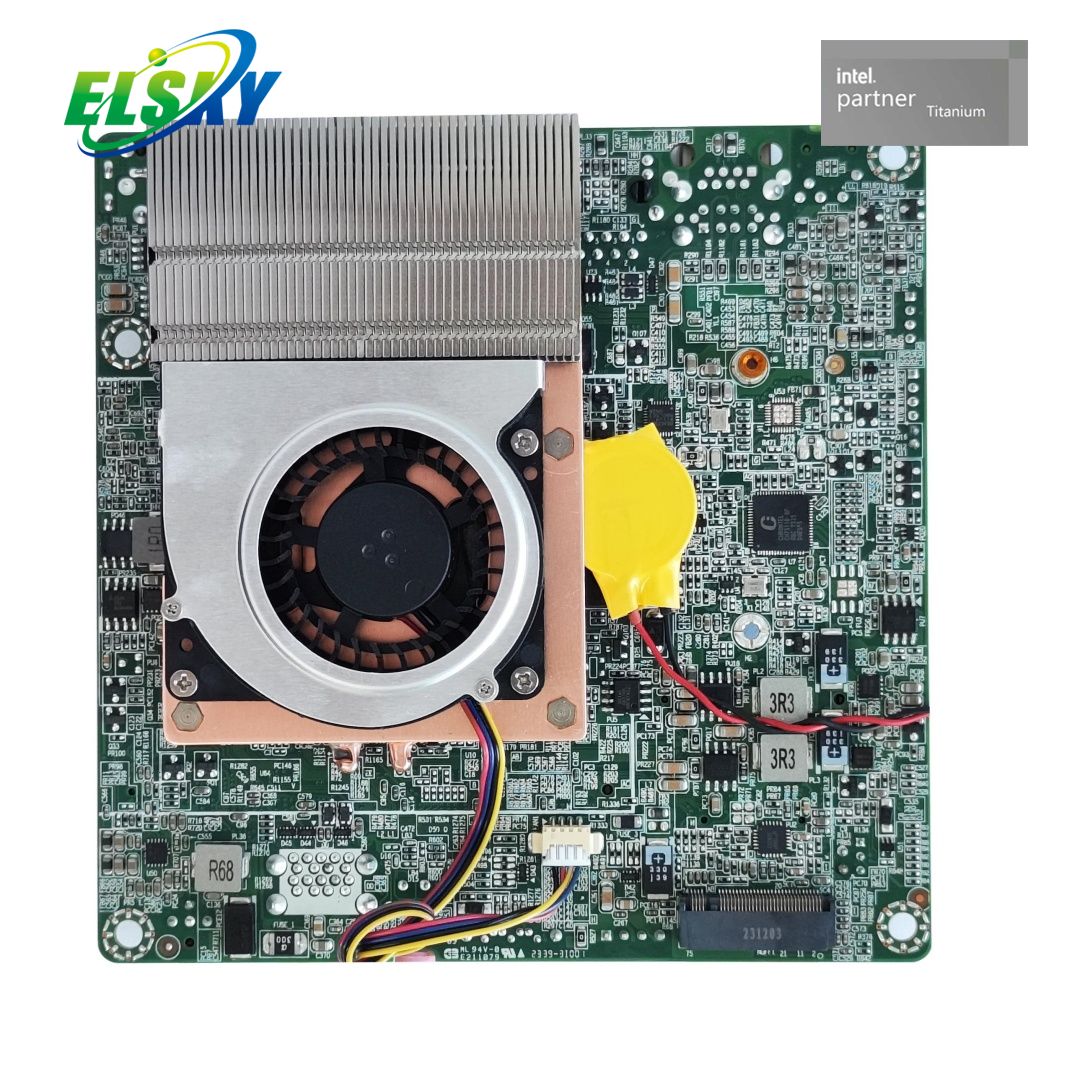

1 * pino de ventilador |
Pinos do ventilador da CPU suportam controle de temperatura (4 pinos, 1 * 4 pinos, 1,25 mm) |
1 * pino J_GPIO |
Pinos de controle GPIO (10 pinos, 2 * 5 pinos, 2,0 mm) |
Ambiente operacional |
Temperatura operacional: -10℃~60℃; Umidade operacional: 5% ~ 95% de umidade relativa, sem condensação |
BIOS |
BIOS AMI, suporte para inicialização, inicialização cronometrada, ativação e desativação remota, identificação inteligente de dispositivo |
Assistir cachorro |
Programação Watchdog, função de redefinição de hardware de suporte (nível 256, 0 ~ 255 segundos) |
sistema operacional |
Suporta Windows 10, Windows 8, Windows 7, Linux etc. |
