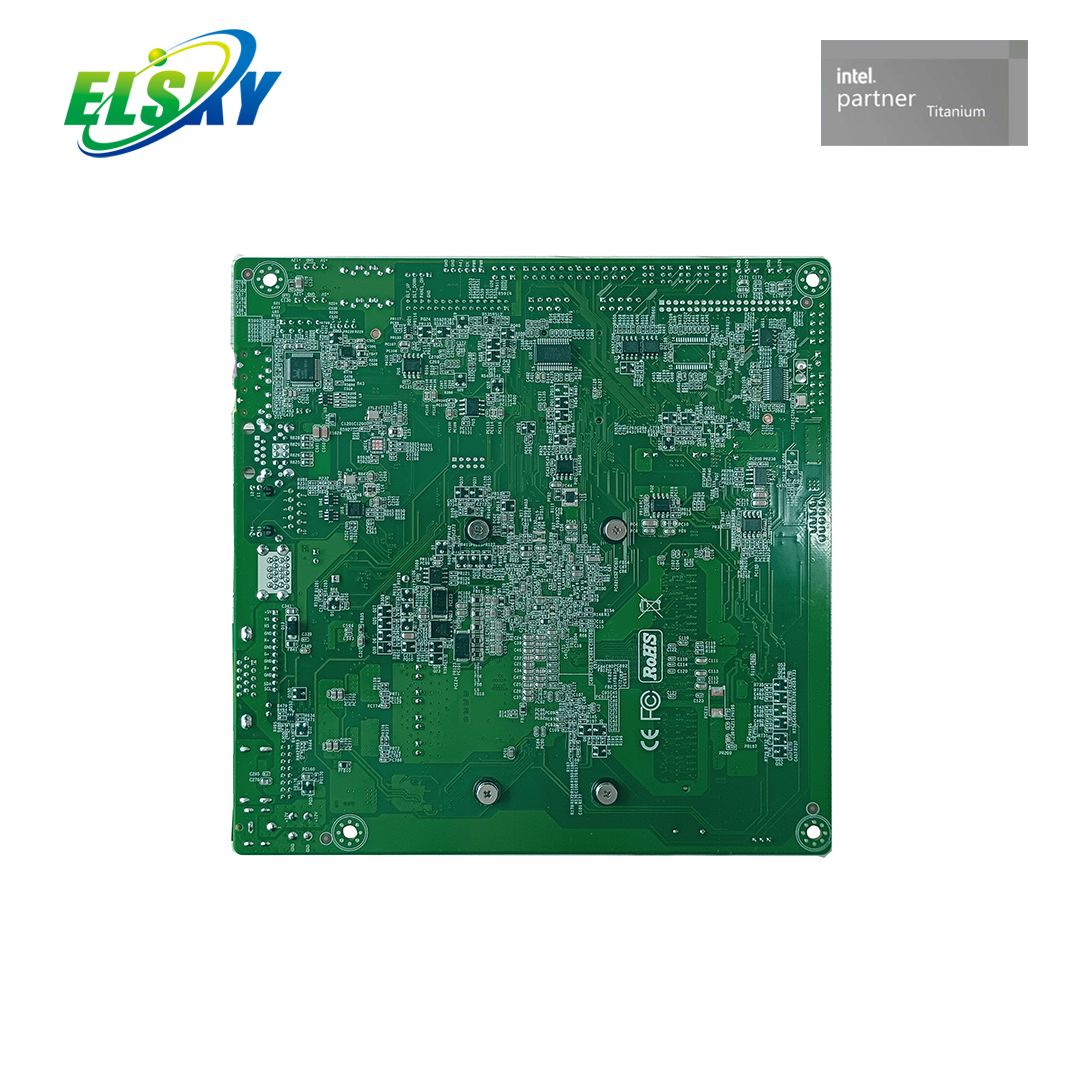

Tamaño de la placa base |
170 mm (largo) x 170 mm (ancho) x 20 mm (alto) |
Procesador CPU |
QM9400H admite CPU de cuarta generación: I3-4010U, I5-4200U, I7-4500U, etc. |
|
QM9500H admite CPU de quinta generación: I3-5010U, I5-5200U, I7-5500U, etc. |
conjunto de chips |
Conjunto de chips de alta velocidad Haswell-U, Broadwell-U |
Soporte de memoria |
1 * ranura de memoria DDR3 SODIMM, compatible con memoria de 1600 MHz, bajo voltaje de 1,35 V, soporte máximo de 8 GB |
Fuente de alimentación |
1*DC_IN |
La placa base admite 12V/19V y el diámetro interior del cabezal de CC es de 2,5 MM. El consumo de energía de la placa base es de unos 40 W a plena carga. Se recomienda utilizar una fuente de alimentación superior a 12V5A o 19V4A. |
|
1*CC_ATX |
Función de visualización |
Controlador de gráficos integrado Intel® HD 4400 de 4.ª generación, compatible con pantalla única, copia de pantalla doble/triple pantalla, expansión de pantalla doble/triple, pantalla única en DOS |
|
Controlador de gráficos Intel® HD 5500 integrado de quinta generación, compatible con pantalla única, copia de pantalla doble/triple pantalla, expansión de pantalla doble/triple, pantalla única en DOS |
|
1 * interfaz VGA DB15 |
Resolución de soporte 1920*1080@60Hz |
|
1 * pin VGA_OUT |
Resolución de soporte 1920*1080@60Hz (12 pines, 1*12 pines, 2,0 mm) |
|
1 * interfaz HDMI 1,4 |
Resolución de soporte 4096/3840*2160@30Hz |
|
1 * clavija HDMI_CON |
Resolución de soporte 4096/3840*2160@30Hz (16 pines, 2*8 pines, 2,0 mm) |
|
1 pin LVDS/EDP. |
Resolución de soporte 1920*1080@60Hz (30 pines, 2*15 pines, 2,0 mm) |
|
LVDS y EDP comparten pines, la señal LVDS predeterminada se puede cambiar a señal EDP |
|
1 * pin VCC_SEL |
Pin de control de voltaje LVDS/EDP (6 pines, 2*3 pines, 2,0 mm) |
|
1 * pin INVERTIDO |
Pin de control del interruptor de retroiluminación LVDS/EDP (6 pines, 1*6 pines, 2,0 mm) |
|
1 * pin BKLT_CTRL |
Pasador de ajuste de brillo de retroiluminación LVDS (4 pines, 1*4 pines, 2,0 mm) |
función de internet |
1/2 * interfaz LAN RJ45 |
La tarjeta de red de 100M y la tarjeta de red Gigabit son opcionales, admiten activación en red y función de arranque sin disco PXE (Gigabit: red única 8111H, red dual 8111H+8111H) (100M: red única 8106E, red dual 8106E+8106E) |
|
1 * interfaz mini-PCIE |
Admite módulo WIFI/3G/4G/Bluetooth, etc. |
Función de disco duro |
1 * interfaz MSATA |
Admite disco MSATA o módulo WIFI de señal USB |
|
2 * interfaz SATA |
Interfaz de disco duro SATA3.0 estándar, la velocidad máxima de transmisión es de 6,0 Gbps |
|
2 pines SATA_PWR. |
El pin de fuente de alimentación del disco duro puede funcionar con 5 V o 12 V. (4 pines, 1*4 pines, 2,54 mm) |
Función de sonido |
Decodificador de audio digital Realtek ALC662/897 HD integrado, controlador de audio de alta fidelidad de 6 canales |
|
1 * interfaz LIN_OUT |
Admite salida de audio (verde) |
|
1 * interfaz MIC_IN |
Admite entrada de micrófono (rojo) |
|
1 * pin INT_SPK |
El amplificador de potencia admite salida de doble canal de altavoz de 8 ohmios y 5 vatios (4 pines, 1*4 pines, 2,0 mm) |
|
1 * pin F_AUDIO |
Pin de audio estándar (9 pines, 2*5 pines, 2,54 mm) |

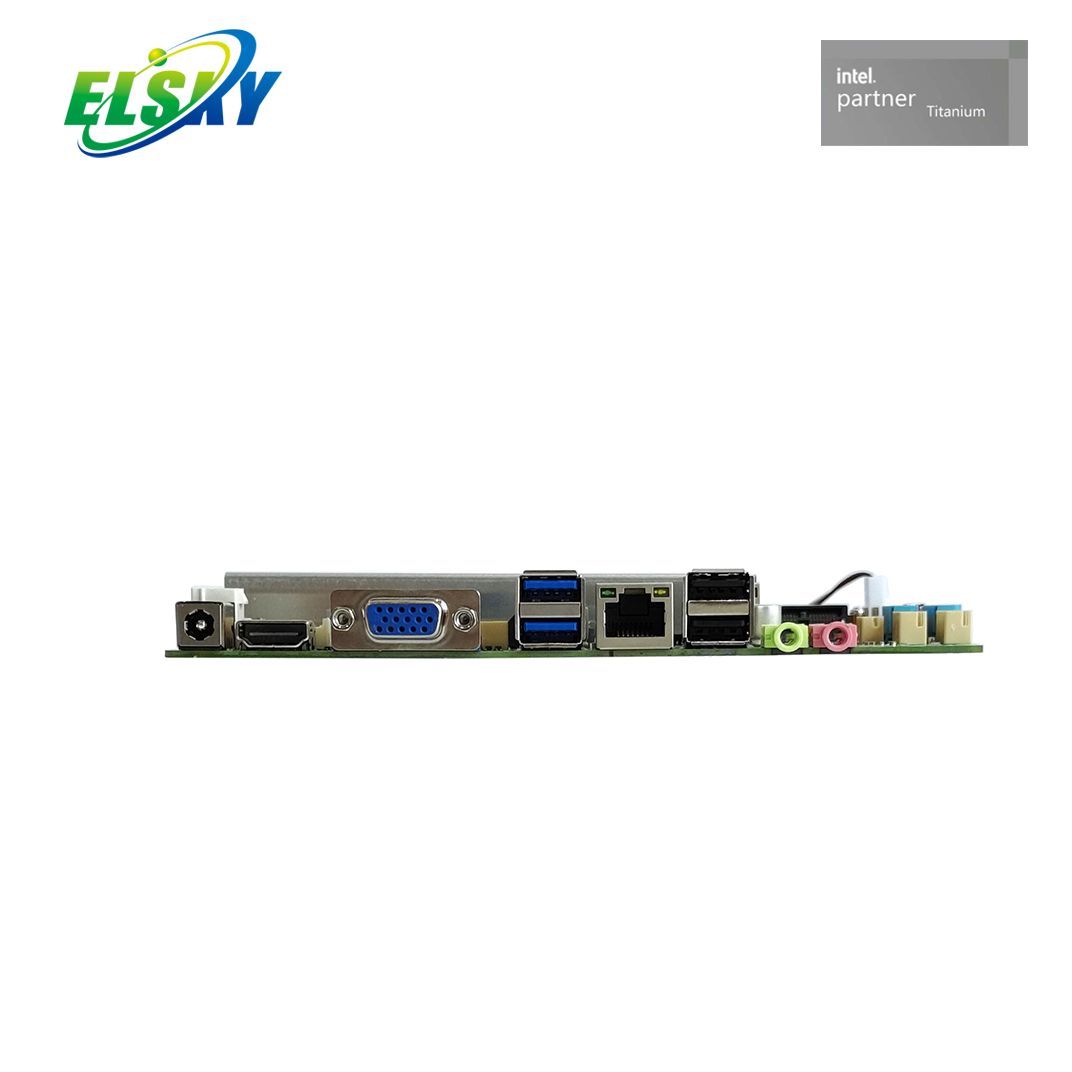

Función USB |
2 * interfaz USB3.0 |
Interfaz USB3.0 estándar trasera |
|
2 * interfaz USB2.0 |
Interfaz USB2.0 estándar trasera |
|
1 pin F_USB2. |
Pines USB2.0 frontales, un juego tiene 2*USB2.0 (9 pines, 2*5 pines, 2,54 mm) |
|
1 * F_USB3 pines |
Pines USB2.0 frontales, un juego tiene 2*USB2.0 (9 pines, 2*5 pines, 2,54 mm) |
Función de interruptor |
1 * pin F_PANEL |
Interruptor, luz de encendido, luz del disco duro, pin de reinicio (9 pines, 2*5 pines, 2,54 mm) |
|
1 * clavija AUTO_SW |
Pin de encendido de control de hardware (3 pines, 1*3 pines, 2,0 mm) |
Otras E/S |
1 pin COM1. |
Puerto serie, solo admite RS232 (9 pines, 2*5 pines, 2,54 mm) |
|
1 * clavija COM2 |
Puerto serie, COM2 admite RS232/RS422/RS485 opcional (9 pines, 2*5 pines, 2,54 mm) |
|
Pines COM3 ~ COM6 |
Puerto serie, compatible con RS232 estándar (39 pines, 2 x 20 pines, 2,0 mm) |
|
1 pin JCOM1. |
Control COM1 pin 9 voltaje 0V/5V/12V opcional (6 pines, 2*3 pines, 2,0 mm) |
|
1 pin JCOM2. |
Control COM2 pin 9 voltaje 0V/5V/12V opcional (6 pines, 2*3 pines, 2,0 mm) |
|
JP9/JP10/JP11 Pasador |
COM2 admite configuraciones de puente de señal RS422 y RS485 (6 pines, 2*3 pines, 2,0 mm) |
|
1 * ranura para tarjeta SIM_CARD |
Admite tarjeta SIM, necesita tarjeta SIM cuando usa 3G/4G |
|
1 * pin CLR_CMOS |
Pin de descarga y reinicio de la placa base (2 pines, 1*2 pines, 2,54 mm) |
|
1 * pin J_GPIO (opcional) |
Pasador de control GPIO (10 pines, 2*5 pines, 2,0 mm) |
|
1 * pin SYS_FAN |
Pasador del ventilador del sistema, velocidad máxima, no admite control de temperatura (3 pines, 1*3 pines, 2,54 mm) |
|
1 * pin CPU_FAN |
Pin del ventilador de la CPU, control de temperatura de soporte (3 pines, 1*3 pines, 2,54 mm) |
Entorno operativo |
Temperatura de trabajo: -10 ℃ ~ 60 ℃; Humedad de trabajo: 5%~95% de humedad relativa, sin condensación |
BIOS |
AMI BIOS, admite encendido y arranque, arranque programado, interruptor remoto, identificación inteligente de equipos |
perro guardián |
Programación de vigilancia, función de reinicio de hardware compatible (256 niveles, 0 ~ 255 segundos) |
Sistema operativo |
Compatible con Windows 10, Windows 8, Windows 7, Linux, etc. |
