Parámetro

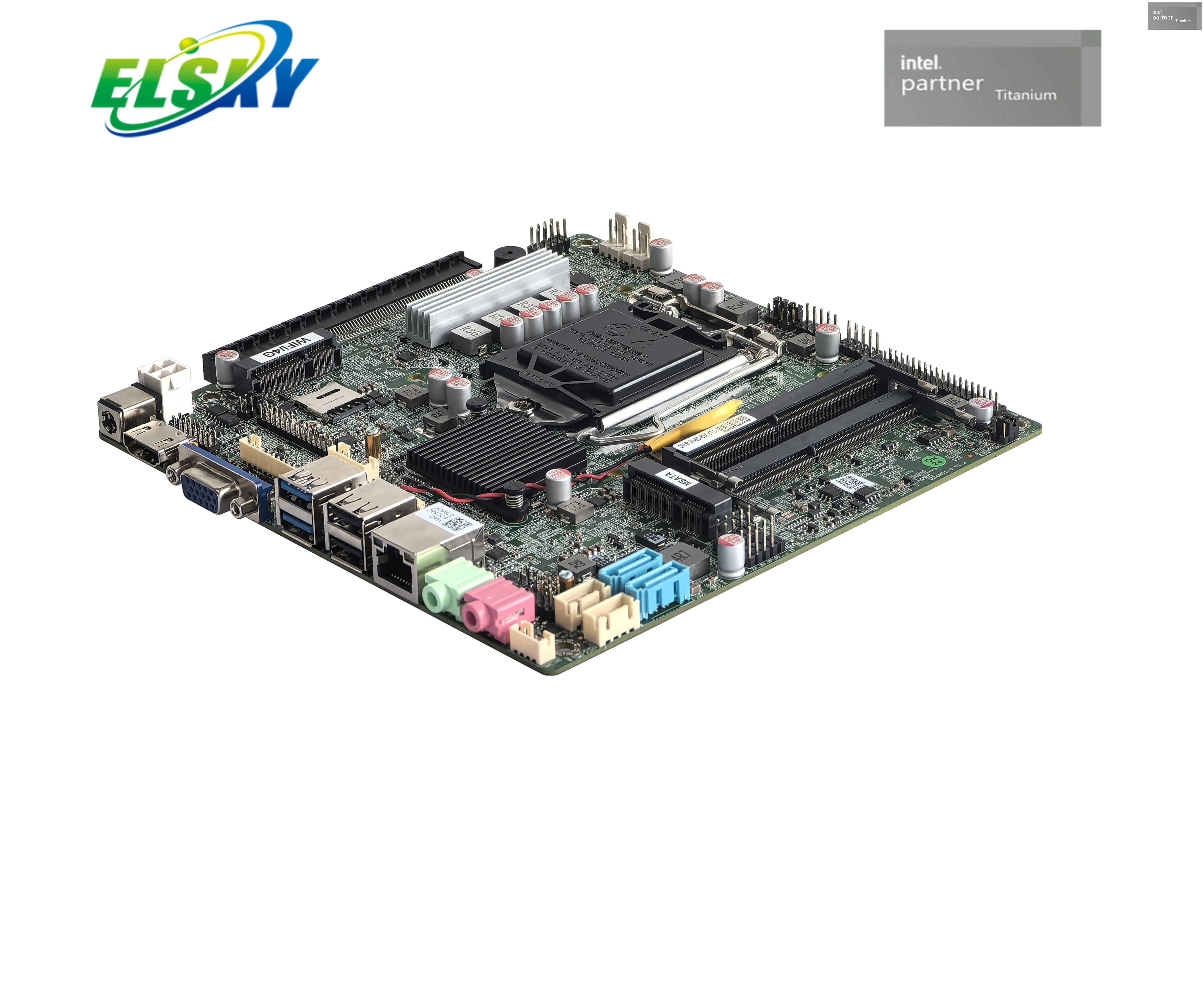

Características

•

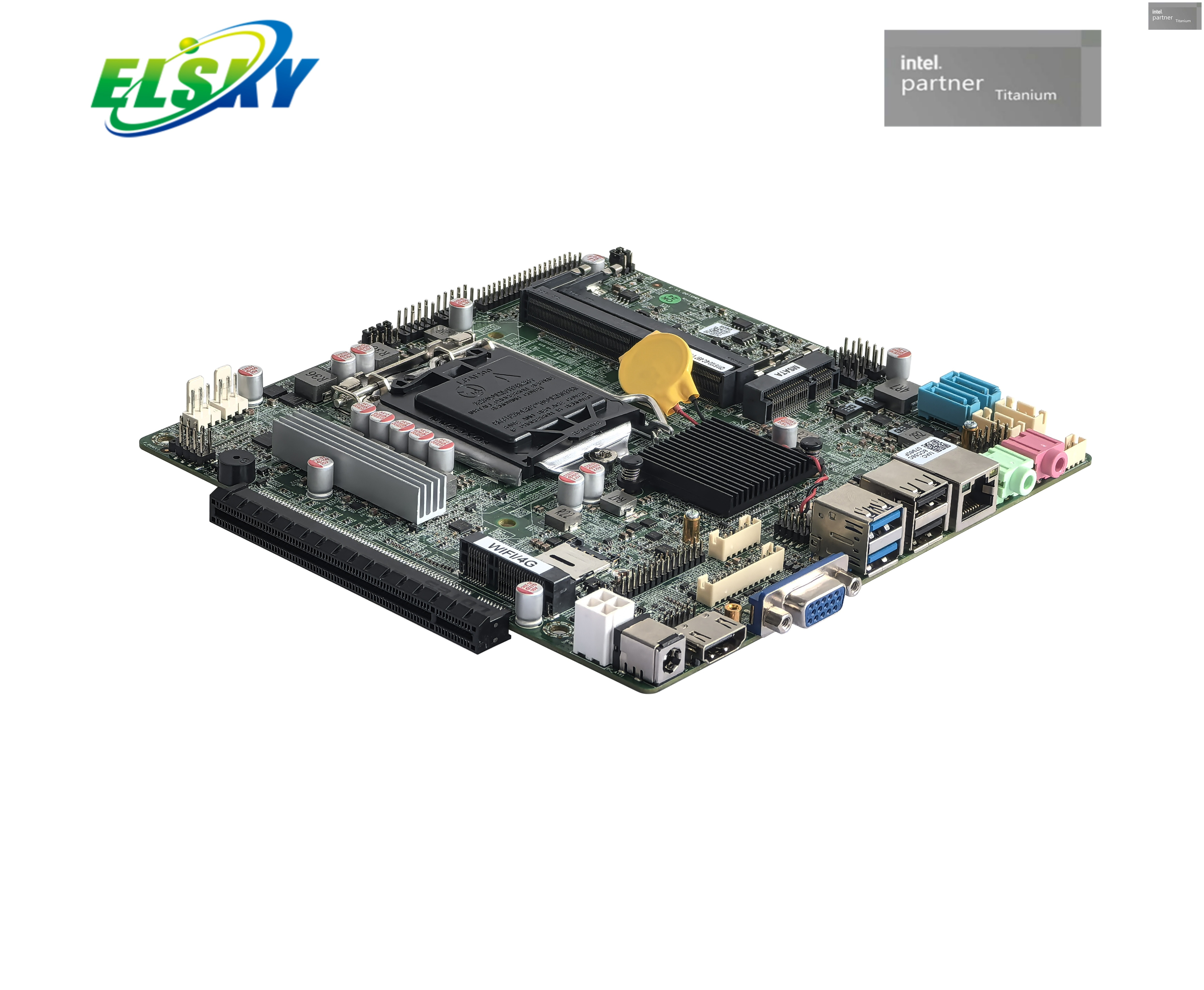

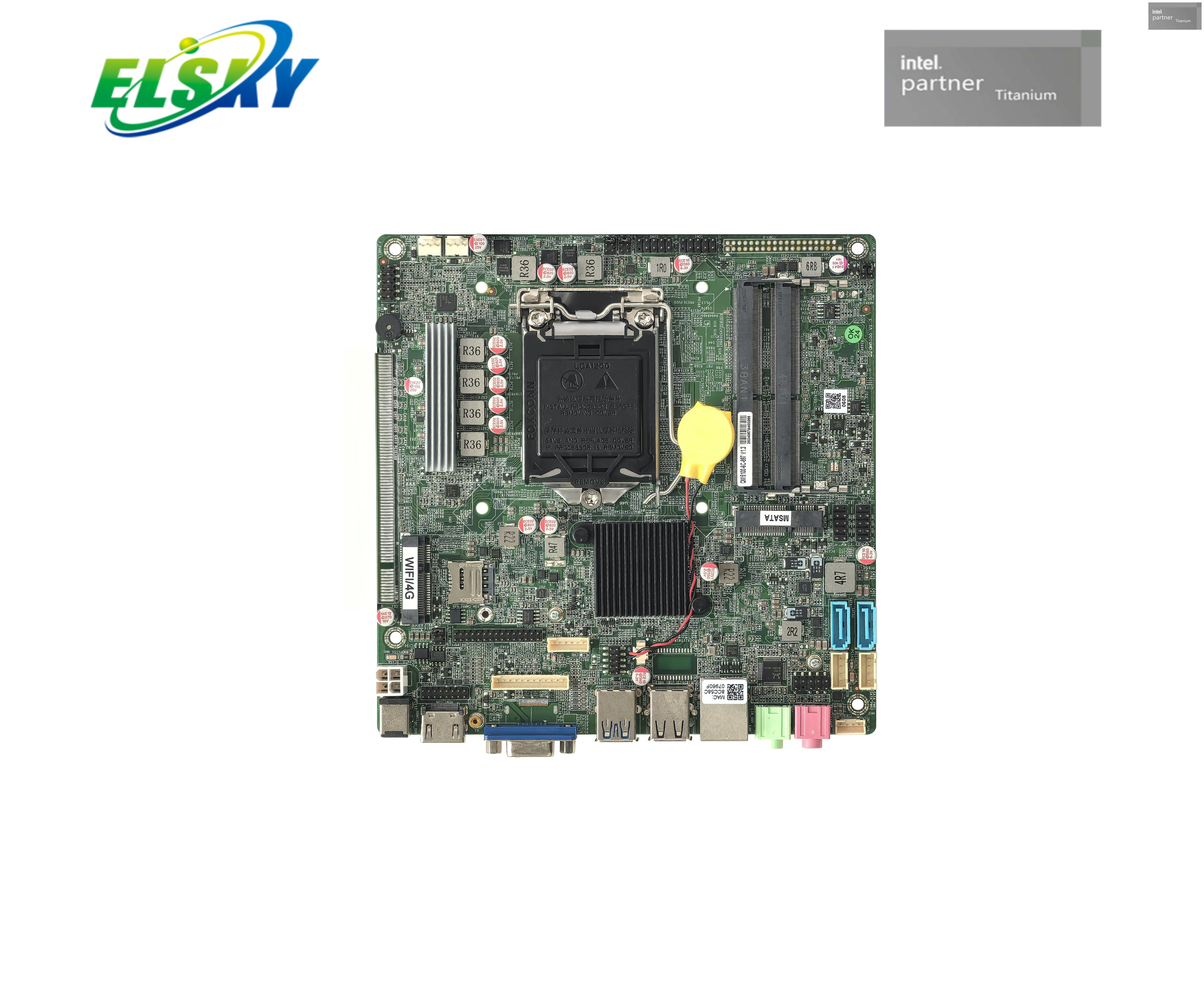

  Diseño compacto:

  Mide 170 mm x 170 mm x 23 mm (altura sin ventilador) o 38 mm con el disipador CP6. Este factor de forma mini-ITX ahorra espacio.




•


  Amplio soporte de CPU:

  Compatible con CPU Intel Comet Lake de 10.ª generación (i3-10100 a i9-10900) y Rocket Lake de 11.ª generación (i5-11500 a i9-11900).




•


  Conjunto de chips H510:

  Utiliza el chipset Intel H510 para un rendimiento confiable.




•


  Entrada de energía flexible:

  Admite alimentación de 12 V o 19 V CC a través de un conector de 2,5 mm. También está disponible un conector DC_ATX de 4 pines. El consumo de energía es de alrededor de 110 W a plena carga.




•


  Memoria de doble canal:

  Cuenta con dos ranuras SODIMM. Admite hasta 64 GB de RAM NB-DDR4 a velocidades de hasta 2933 MHz.




•


  Gigabit Ethernet:

  Viene con uno o dos puertos LAN. Las opciones incluyen tarjetas de red gigabit Realtek 8111H o YT6801. Admite Wake-on-LAN y PXE.




•


  Conectividad inalámbrica:

  Incluye una ranura Mini-PCIe para agregar módulos WiFi, 3G, 4G o Bluetooth.




•

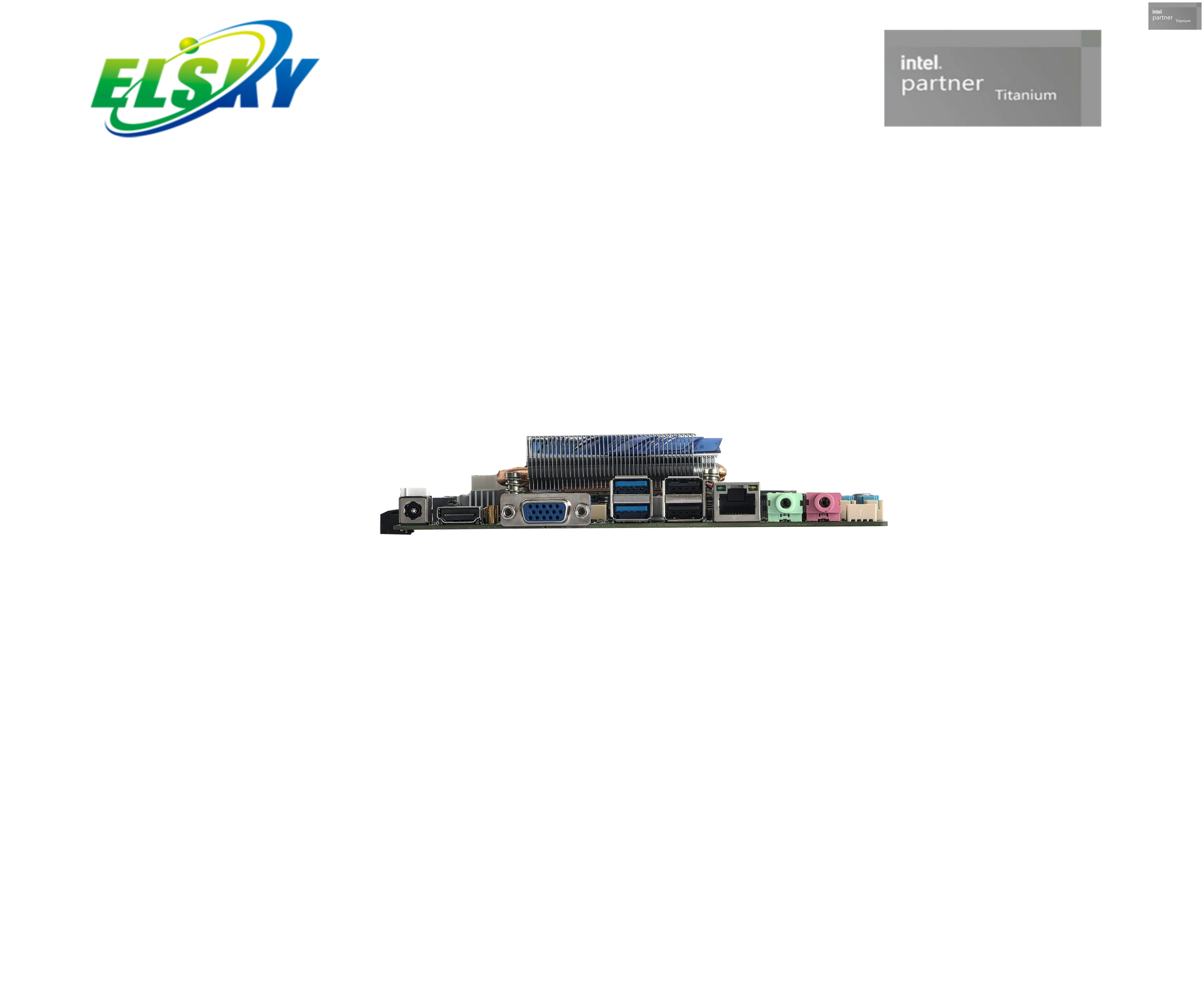

  Salidas de pantalla versátiles:

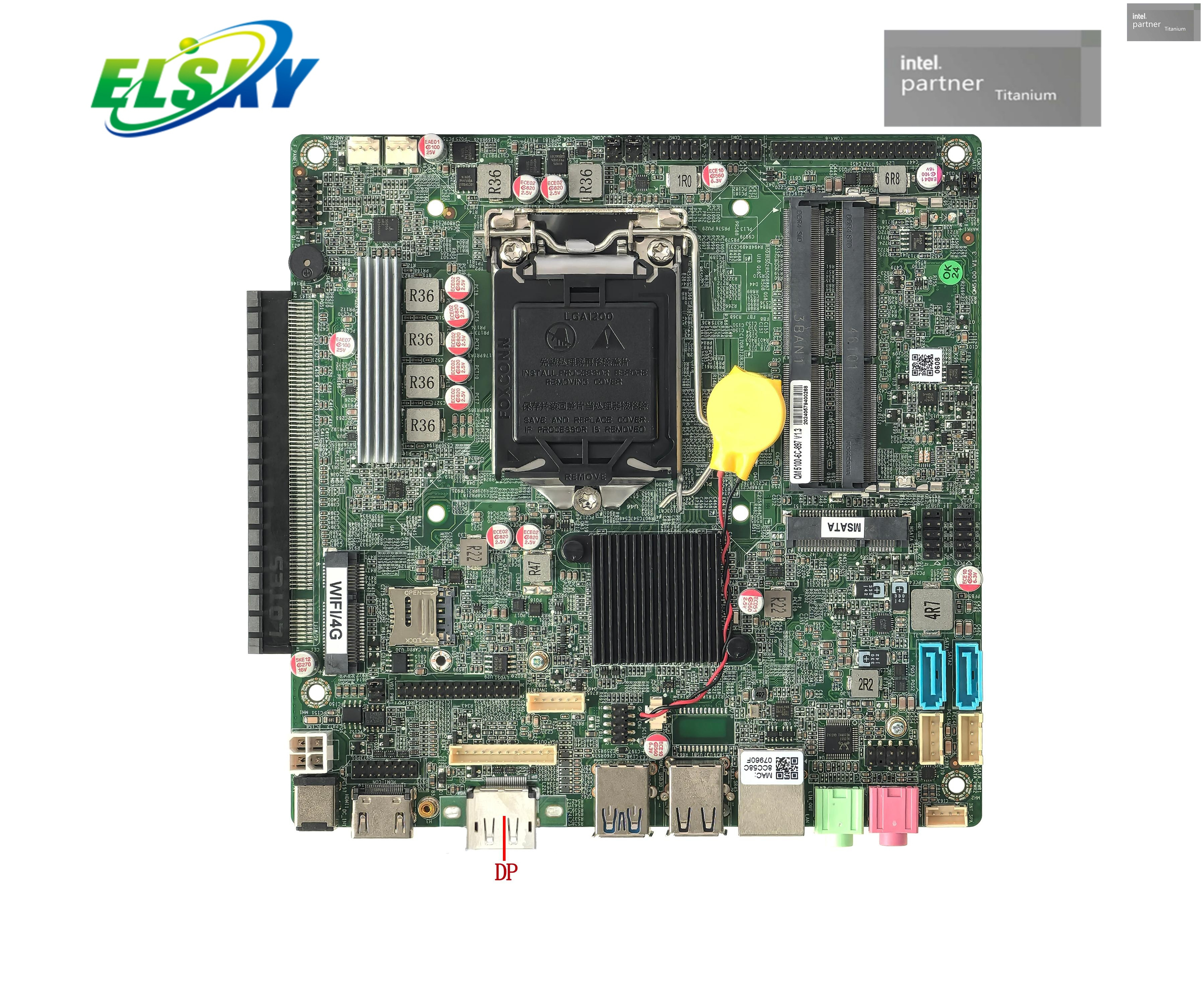

  Ofrece encabezado VGA, HDMI, HDMI_CON y un puerto DP opcional. Admite configuraciones de pantalla única o doble. Las CPU de 11.ª generación permiten 4K a 60 Hz a través de HDMI.




•


  Soporte LVDS/eDP:

  Cuenta con un encabezado LVDS/eDP para pantallas integradas, compatible con 1920x1080@60Hz. eDP puede admitir 4K. Incluye pines de control para retroiluminación.




•


  Expansión PCIe:

  Proporciona una ranura PCIe X16 estándar para tarjetas gráficas dedicadas u otras tarjetas de expansión.




•


  Amplios puertos USB:

  Dos puertos USB 3.2 Gen1 (5Gbps) y dos puertos USB 2.0 (480Mbps) en la parte trasera. También están disponibles dos cabezales USB 2.0 frontales.




•


  Audio de alta definición:

  Integra Realtek ALC 662/897 para audio de 6 canales. Cuenta con salida de línea, entrada de micrófono y un encabezado de altavoz interno (8 ohmios 5 W).




•


  Múltiples opciones de almacenamiento:

  Incluye una ranura mSATA y dos puertos SATA 3.0. Dos cabezales de alimentación SATA proporcionan alimentación de 5 V o 12 V.




•


  Encabezados de control convenientes:

  Cabecera del panel frontal para encendido, reinicio e indicadores LED. Un encabezado JATX admite el encendido controlado por hardware.




•


  Amplios puertos serie:

  Un puerto COM1 admite RS232/RS422/RS485. Los encabezados COM2-COM6 admiten RS232. Los encabezados JCOM ajustan la salida de 0V/5V/12V.




•


  Ranura para tarjeta SIM:

  Una ranura para tarjeta SIM dedicada para uso del módulo 3G/4G.




•


  Funciones de mantenimiento del sistema:

  Borre el encabezado CMOS para restablecer fácilmente el BIOS. Cabezales de ventilador de CPU y sistema con control de temperatura.




•


  Control GPIO:

  Un encabezado GPIO de 10 pines para aplicaciones de control personalizadas.




•


  Entorno operativo robusto:

  Funciona de manera confiable en temperaturas de -10 ℃ a 60 ℃ y entre 5 y 95 % de humedad (sin condensación).







Placa base QM5100: escenarios de aplicación

Aquí hay una lista de escenarios de aplicación para la placa base QM5100, ampliada y presentada en un inglés claro y conciso:

• Máquinas de fermentación comerciales: la placa base controla el entorno para la fermentación de masa comercial. Gestiona la temperatura y la humedad para obtener resultados de horneado óptimos.

• Smart Retail: impulsa sistemas de punto de venta, señalización digital y quioscos de autoservicio en entornos minoristas. Esto ayuda con el seguimiento del inventario y la participación del cliente.

• Transporte inteligente: el QM5100 se puede utilizar en sistemas de gestión de tráfico, computadoras a bordo de vehículos y pantallas de información de transporte público. Ayuda en la navegación, el seguimiento y los servicios de pasajeros.

• Automatización industrial: sirve como componente central en equipos de automatización de fábricas, controles robóticos y sistemas de monitoreo industrial. Esto favorece un control eficiente de la producción y los procesos.

• Pantallas comerciales inteligentes: la placa base controla vallas publicitarias digitales interactivas, pantallas publicitarias y pantallas de información de gran formato. Ofrece contenido visual dinámico en espacios públicos.

• Smart Healthcare: admite dispositivos de imágenes médicas, sistemas de monitorización de pacientes y otros equipos de diagnóstico. Ayuda a gestionar los datos de los pacientes y las operaciones de las instalaciones.

• Sistemas educativos y de conferencias: el QM5100 es adecuado para pizarras interactivas, sistemas de captura de conferencias y equipos de videoconferencia. Mejora las experiencias de aprendizaje y encuentro.

Preguntas frecuentes (FAQ) sobre la placa base QM5100

Aquí hay algunas preguntas y respuestas comunes sobre la placa base QM5100:

P: ¿Qué CPU admite la placa base QM5100? R: El QM5100 es compatible con los procesadores Intel Comet Lake de 10.ª generación (i3, i5, i7, i9) y Rocket Lake de 11.ª generación (i5, i7, i9).

P: ¿Cuáles son las dimensiones de la placa base QM5100? R: La placa base mide 170 mm (largo) x 170 mm (ancho). Su altura es de 23 mm sin ventilador o de 38 mm con el disipador CP6.

P: ¿Qué tipo de memoria utiliza el QM5100 y cuál es la capacidad máxima? R: Utiliza memoria NB-DDR4 y tiene dos ranuras SODIMM, que admiten hasta 64 GB con velocidades de hasta 2933 MHz.

P: ¿Puedo usar una tarjeta gráfica dedicada con el QM5100? R: Sí, el QM5100 cuenta con una ranura PCIe X16 estándar para una tarjeta gráfica dedicada.

P: ¿Qué salidas de pantalla ofrece el QM5100? R: Proporciona VGA, HDMI, un encabezado HDMI_CON y un puerto DP opcional. También es compatible con LVDS/eDP para pantallas integradas.

P: ¿Cuáles son los requisitos de entrada de energía para la placa base QM5100? R: Admite alimentación de 12 V o 19 V CC a través de un conector de 2,5 mm o un conector DC_ATX de 4 pines. Para carga completa, se recomienda una fuente de alimentación de 12V10A o 19V6A.

P: ¿El QM5100 admite conectividad inalámbrica? R: Sí, incluye una interfaz Mini-PCIe que admite módulos WiFi, 3G, 4G y Bluetooth.

P: ¿Qué sistemas operativos son compatibles con el QM5100? R: La placa base QM5100 es compatible con Windows 11, Windows 10 y LINUX.

P: ¿Cuáles son las principales áreas de aplicación de la placa base QM5100? R: Está diseñado para uso industrial y de escritorio, incluidas máquinas de pruebas comerciales, venta minorista inteligente, transporte inteligente, automatización industrial, pantallas comerciales inteligentes, atención médica inteligente y sistemas de educación/conferencias.
