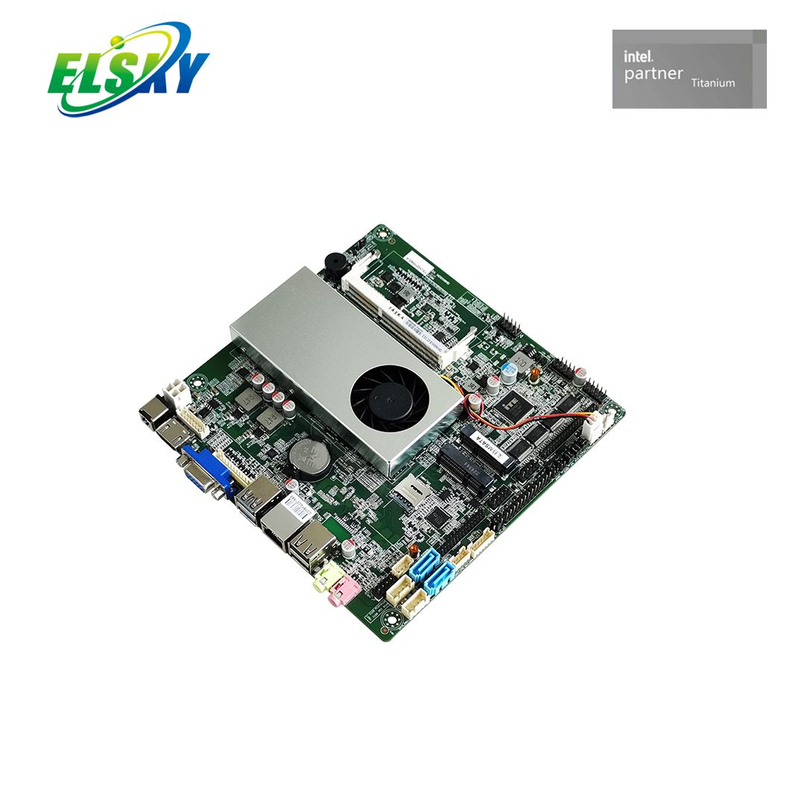

Carte embarquée Broadwell Mini-ITX industriel de 5e génération 4K HDMI DDR3 SATA MSATA Option double LAN 6 COM GPIO

Description du produit

Aperçu

La QM9500H est une carte industrielle Mini-ITX moderne conçue pour l'efficacité et les performances. Alimenté par des processeurs Intel Broadwell-U de 5e génération (i3-5010U/i5-5200U/i7-5500U), il offre de meilleurs graphismes et une meilleure efficacité énergétique pour les applications industrielles 24h/24 et 7j/7.

Caractéristiques

Large compatibilité des processeurs : prend en charge les processeurs Intel Broadwell-U de 5e génération (i3-5010U, i5-5200U, i7-5500U) pour des performances industrielles fiables.

Prise en charge de la mémoire haute vitesse : 1 x emplacement DDR3 SODIMM prend en charge jusqu'à 8 Go de mémoire à 1 600 MHz.

Sortie triple écran : HDMI 1.4 (4K à 30 Hz), VGA et LVDS/EDP – idéal pour l'affichage numérique.

Réseau Gigabit : 1 ou 2 x Realtek 8111H Gigabit LAN avec Wake-on-LAN et PXE.

Options de stockage flexibles : 2 ports SATA 3.0 + 1 interface MSATA.

Connectivité E/S riche : 6/8 x USB (2 x USB3.0) et 2/6 x ports COM en option (COM2 : 232/422/485).

Durabilité de qualité industrielle : fonctionnement 24h/24 et 7j/7 de -10°C à 60°C. Minuterie de surveillance avec réinitialisation à 256 niveaux.

Application

Automatisation d'usine : connectez les automates, les capteurs et les IHM avec 6 ports COM et deux options LAN.

Affichage numérique : sortie HDMI 4K pour des affichages commerciaux et publics accrocheurs.

Kiosques libre-service : la taille compacte Mini-ITX s'adapte aux terminaux de paiement, aux kiosques à billets et aux stations d'information.

Équipement médical : plate-forme stable pour les outils de diagnostic, les moniteurs de patients et les équipements de laboratoire.

IoT Edge Computing : connectivité Mini-PCIe 4G + stockage MSATA pour le traitement des données en périphérie.

PDV de vente au détail : systèmes de point de vente durables pour les environnements de magasin très fréquentés.

Pourquoi nous choisir

Fiabilité testée : toutes les cartes passent des tests de rodage et de cycles de température de 24 heures.

4 modèles, 1 encombrement : mêmes trous de montage, différentes E/S — mise à niveau facile sans refonte.

Options personnalisées : logo BIOS, tension COM (0V/5V/12V), conversion TTL, modules sans fil.

Assistance technique : aide directe pour les paramètres du BIOS, les problèmes de pilotes et l'intégration matérielle.

Prix compétitif : Direct usine – pas de majoration intermédiaire.

Modèle de carte mère	Processeur	4K	Réseau local	COM	USB	SSD	Mémoire	pouvoir
QM9500H-2C	Broadwell-U 5 ^ème génération	HDMI 4K 30 Hz	1	2	8	1 * MSATA 2*SATA 3.0	1*NB DDR3 MAXIMUM 8 Go	12V/19V
QM9500H-2L2C			2	2	6
QM9500H-6C			1	6	8
QM9500H-2L6C			2	6	6
*La carte mère est par défaut sur 8 USB et prend en charge 6 * USB après avoir modifié le double réseau**

>> Informations sur le processeur

Spécifications du processeur	Marque du processeur	Modèle de processeur	Fréquence	Turbo	Consommation d'énergie du processeur (W)	Consommation électrique à pleine charge (W)
I3 de 5ème génération	Intel cœur	5005U	Double cœur 2.0G		15	40
		5010U	Double cœur 2.1G		15	40
		5015U	Double cœur 2.1G		15	40
		5020U	Double cœur 2,2G		15	40
I5 de 5ème génération	Intel cœur	5200U	Double cœur 2,2G	2,7G	15	40
		5250U	Double cœur 1,6G	2,7G	15	40
		5257U	Double cœur 2,7G	3.1G	15	40
		5287U	Double cœur 2,9G	3.3G	28	50
		5300U	Double cœur 2,3G	2,9G	15	40
		5350U	Double cœur 1,8G	2,9G	15	40
I7 de 5ème génération	Intel cœur	5500U	Double cœur 2,4G	3.0G	15	40
		5550U	Double cœur 2.0G	3.0G	15	40
		5557U	Double cœur 3.1G	3,4G	28	50
		5600U	Double cœur 2,6G	3.2G	15	40
		5650U	Double cœur 2,2G	3.1G	15	40

>> Spécifications du produit

Taille de la carte mère	170 mm (L) * 170 mm (L) * 20 mm (H)
Processeur	QM9400H prend en charge la 4ème génération de CPU : I3-4010U, I5-4200U, I7-4500U, etc.
	QM9500H prend en charge la 5ème génération de CPU : I3-5010U, I5-5200U, I7-5500U, etc.
Jeu de puces	Jeu de puces haute vitesse Haswell-U, Broadwell-U
Prise en charge de la mémoire	1 * emplacement mémoire DDR3 SODIMM, prise en charge de la mémoire 1600 MHz, basse tension 1,35 V, prise en charge maximale de 8 Go
Alimentation	1*DC_IN	La carte mère prend en charge 12 V/19 V et le diamètre intérieur de la tête CC est de 2,5 mm. La consommation électrique de la carte mère est d'environ 40 W à pleine charge. Il est recommandé d'utiliser une alimentation supérieure à 12V5A ou 19V4A
	1*DC_ATX
Fonction d'affichage	Contrôleur graphique Intel® HD 4400 intégré de 4e génération, prend en charge un affichage simple, une copie double affichage/triple affichage, une extension double affichage/triple affichage, un affichage unique sous DOS
	Contrôleur graphique Intel® HD 5500 intégré de 5e génération, prend en charge un affichage simple, une copie double affichage/triple affichage, une extension double affichage/triple affichage, un affichage unique sous DOS
	1 * interface VGA DB15	Résolution de soutien 1920*1080 @ 60Hz
	1 * broche VGA_OUT	Résolution de support 19201080 @ 60Hz (12 broches, 112 broches, 2,0 mm)
	1 * interface HDMI 1.4	Résolution de soutien 4096/3840*2160 @ 30Hz
	1 * broche HDMI_CON	Résolution de support 4096/38402160@30Hz (16 broches, 28 broches, 2,0 mm)
	1 * broche LVDS/EDP	Résolution de support 19201080 @ 60Hz (30 broches, 215 broches, 2,0 mm)
	Broches partagées LVDS et EDP, le signal LVDS par défaut peut être modifié en signal EDP
	1 * broche VCC_SEL	Broche de contrôle de tension LVDS/EDP (6 broches, 2*3 broches, 2,0 mm)
	1 * broche inversée	Broche de commande du commutateur de rétroéclairage LVDS/EDP (6 broches, 1*6 broches, 2,0 mm)
	1 * broche BKLT_CTRL	Broche de réglage de la luminosité du rétroéclairage LVDS (4 broches, 1 * 4 broches, 2,0 mm)
Fonction Internet	Interface LAN 1/2*RJ45	La carte réseau 100M et la carte réseau Gigabit sont en option, prennent en charge le réveil sur le réseau et la fonction de démarrage sans disque PXE (Gigabit : réseau unique 8111H, double réseau 8111H+8111H) (100M : réseau unique 8106E, réseau double 8106E+8106E)
	1 * interface mini-PCIE	Prise en charge du module WIFI/3G/4G/Bluetooth, etc.
Fonction disque dur	1 * interface MSATA	Supporte le disque MSATA ou le module WIFI de signal USB
	2 * interfaces SATA	Interface de disque dur SATA3.0 standard, la vitesse de transmission maximale est de 6,0 Gbit/s
	2 * broche SATA_PWR	La broche d'alimentation du disque dur peut être alimentée en 5V ou 12V. (4 broches, 1*4 broches, 2,54 mm)
Fonction sonore	Décodeur audio numérique Realtek ALC662/897 HD intégré, contrôleur audio haute fidélité 6 canaux
	1*interface LIN_OUT	Prise en charge de la sortie audio (vert)
	1 * interface MIC_IN	Prise en charge de l'entrée microphone (rouge)
	1 * broche INT_SPK	L'amplificateur de puissance prend en charge la sortie double canal de haut-parleur 8 ohms 5 watts (4 broches, 1*4 broches, 2,0 mm)
	1 * broche F_AUDIO	Broche audio standard (9 broches, 2 * 5 broches, 2,54 mm)
Fonction USB	2 * interfaces USB3.0	Interface USB3.0 standard arrière
	2 * interfaces USB2.0	Interface USB 2.0 standard arrière
	1 * broche F_USB2	Broches USB2.0 avant, un jeu contient 2 * USB2.0 (9 broches, 2 * 5 broches, 2,54 mm)
	1 * broche F_USB3	Broches USB2.0 avant, un jeu contient 2 * USB2.0 (9 broches, 2 * 5 broches, 2,54 mm)
Fonction de commutation	1 * broche F_PANEL	Interrupteur, voyant d'alimentation, voyant du disque dur, broche de réinitialisation (9 broches, 2 * 5 broches, 2,54 mm)
	1 * broche AUTO_SW	Broche de mise sous tension du contrôle matériel (3 broches, 1 * 3 broches, 2,0 mm)
Autres E/S	1 * broche COM1	Port série, prend uniquement en charge RS232 (9 broches, 2 x 5 broches, 2,54 mm).
	1 * broche COM2	Port série, COM2 prend en charge RS232/RS422/RS485 en option (9 broches, 2*5 broches, 2,54 mm)
	Broches COM3 ~ COM6	Port série, prend en charge la norme RS232 (39 broches, 2 x 20 broches, 2,0 mm).
	1 * broche JCOM1	Contrôle COM1 broche 9 tension 0 V/5 V/12 V en option (6 broches, 2 x 3 broches, 2,0 mm).
	1 * broche JCOM2	Contrôle COM2 broche 9 tension 0 V/5 V/12 V en option (6 broches, 2 x 3 broches, 2,0 mm).
	Broche JP9/JP10/JP11	COM2 prend en charge les paramètres des cavaliers de signal RS422 et RS485 (6 broches, 2*3 broches, 2,0 mm)
	1 * emplacement pour carte SIM_CARD	Prise en charge de la carte SIM, besoin d'une carte SIM lors de l'utilisation de la 3G/4G
	1 * broche CLR_CMOS	Broche de réinitialisation et de décharge de la carte mère (2 broches, 1 x 2 broches, 2,54 mm).
	1 * broche J_GPIO (en option)	Broche de contrôle GPIO (10 broches, 2*5 broches, 2,0 mm)
	1 * broche SYS_FAN	Broche du ventilateur du système, pleine vitesse, ne prend pas en charge le contrôle de la température (3 broches, 1*3 broches, 2,54 mm)
	1 * broche CPU_FAN	Broche du ventilateur du processeur, prend en charge le contrôle de la température (3 broches, 1 x 3 broches, 2,54 mm).
Environnement opérationnel	Température de fonctionnement : -10 ℃ ~ 60 ℃ ; Humidité de fonctionnement : 5 % à 95 % d'humidité relative, sans condensation
BIOS	BIOS AMI, prise en charge de la mise sous tension et du démarrage, démarrage programmé, identification intelligente de l'équipement par machine de commutation à distance
Chien de garde	Programmation de surveillance, prise en charge de la fonction de réinitialisation matérielle (256 niveaux, 0 ~ 255 secondes)
Système opérateur	Prend en charge Windows 10, Windows 8, Windows 7, Linux, etc.
