Parameter
| Modell |
4K
|
LAN |
COM |
USB2.0 |
SSD |
Erinnerung |
Leistung |
| QM5100 |
Ja |
1/2 |
2/6 |
6*US B2.0/2*USB2.0 |
1*MSATA 2*SATA |
2*NB-DDR4 MAX 64G |
+1 2V/19V |

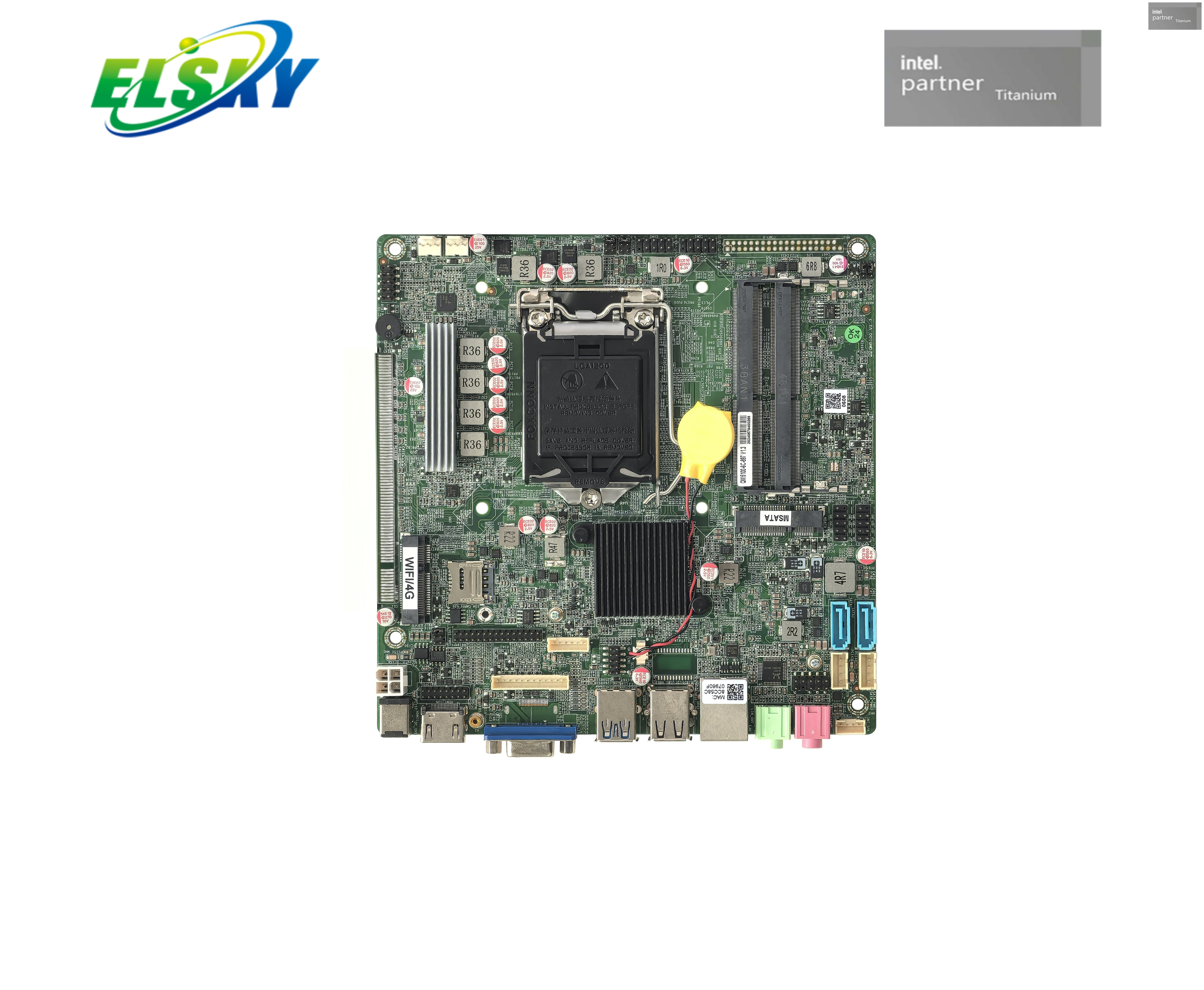

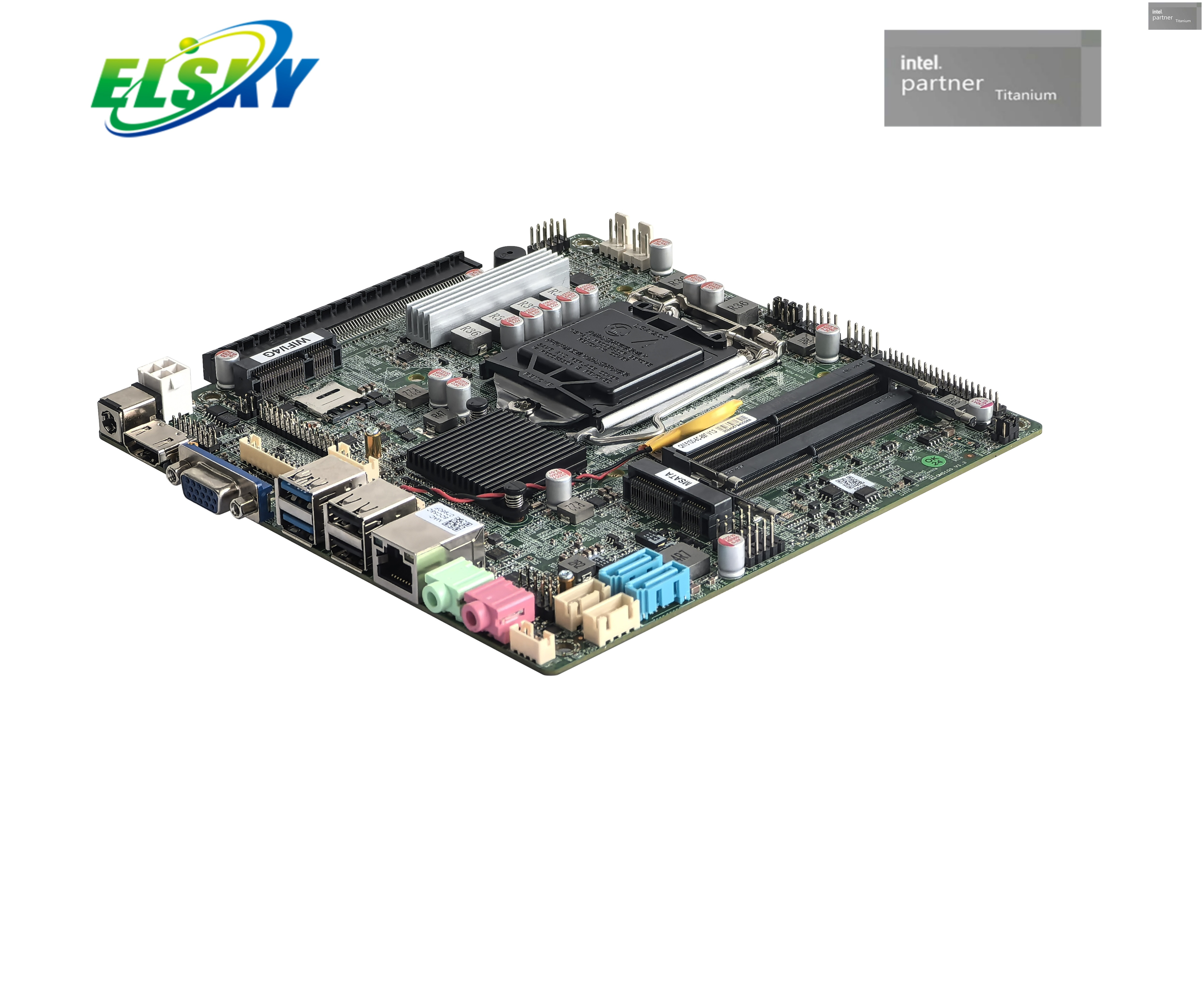

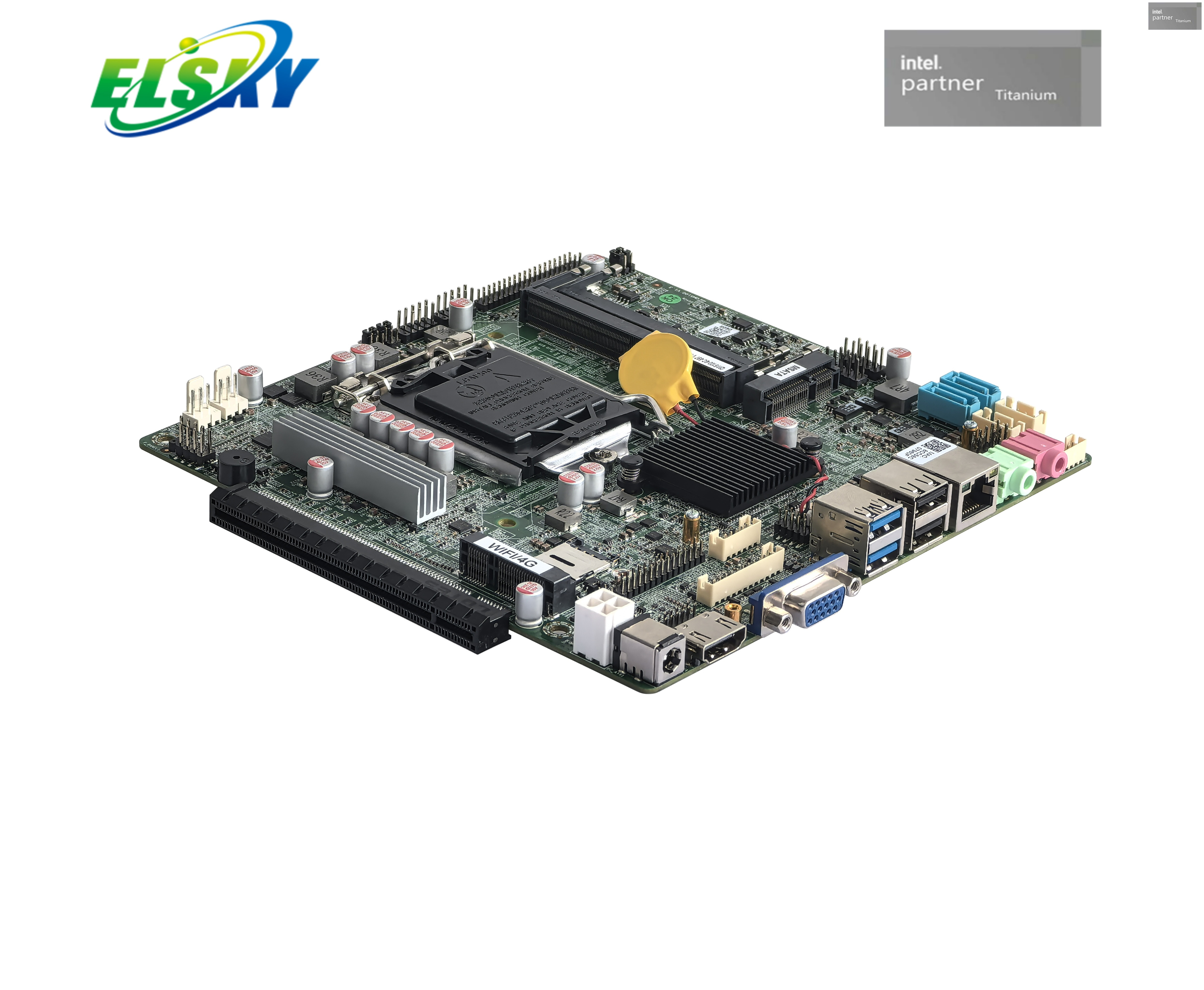

Merkmale
Kompaktes Design:
Maße: 170 mm x 170 mm x 23 mm (Höhe ohne Lüfter), bzw. 38 mm mit dem CP6-Kühler. Dieser Mini-ITX-Formfaktor spart Platz.
Breite CPU-Unterstützung:
Kompatibel mit Intel Comet Lake-CPUs der 10. Generation (i3-10100 bis i9-10900) und Rocket Lake-CPUs der 11. Generation (i5-11500 bis i9-11900).
H510-Chipsatz:
Nutzt den Intel H510-Chipsatz für zuverlässige Leistung.
Flexibler Stromeingang:
Unterstützt 12 V oder 19 V Gleichstrom über eine 2,5-mm-Buchse. Ein 4-poliger DC_ATX-Header ist ebenfalls verfügbar. Unter Volllast liegt der Stromverbrauch bei etwa 110 W.
Dual-Channel-Speicher:
Verfügt über zwei SODIMM-Steckplätze. Unterstützt bis zu 64 GB NB-DDR4-RAM bei Geschwindigkeiten von bis zu 2933 MHz.
Gigabit-Ethernet:
Kommt mit einem oder zwei LAN-Ports. Zu den Optionen gehören Realtek 8111H- oder YT6801-Gigabit-Netzwerkkarten. Unterstützt Wake-on-LAN und PXE.
Drahtlose Konnektivität:
Enthält einen Mini-PCIe-Steckplatz zum Hinzufügen von WLAN-, 3G-, 4G- oder Bluetooth-Modulen.

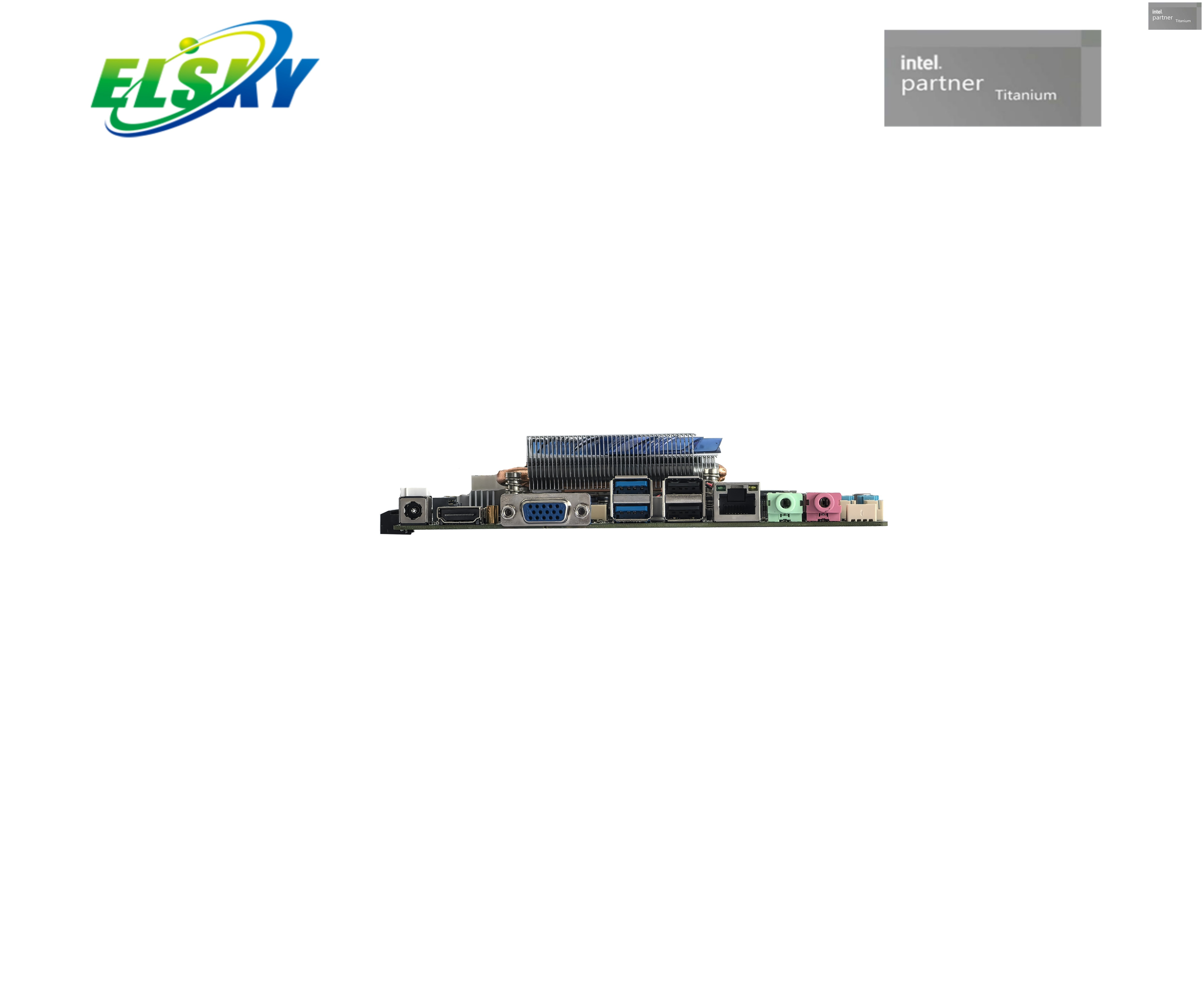

Vielseitige Anzeigeausgänge:

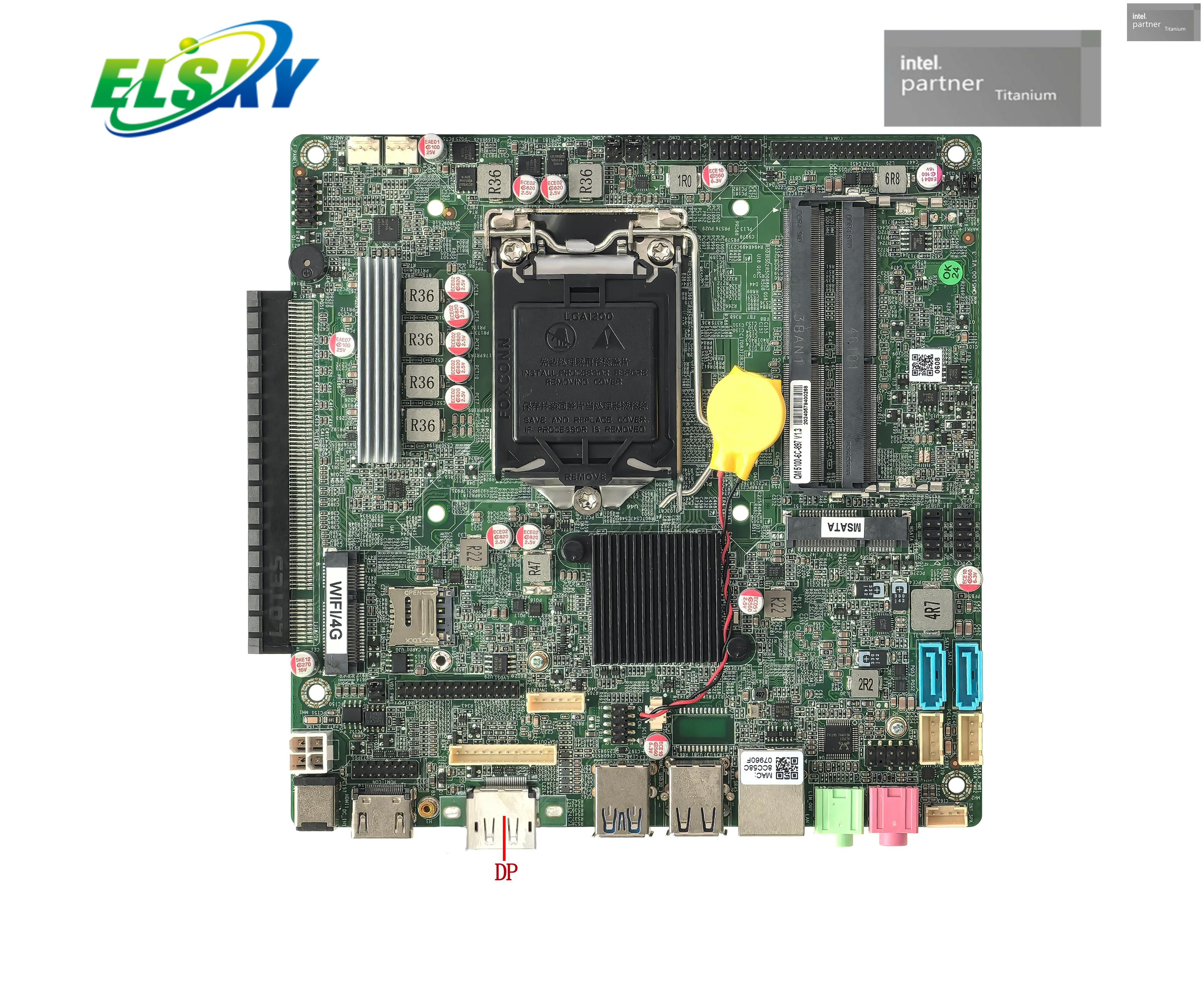

Bietet VGA-, HDMI-, HDMI_CON-Header und einen optionalen DP-Anschluss. Unterstützt Einzel- oder Dual-Display-Setups. CPUs der 11. Generation ermöglichen 4K@60Hz über HDMI.
LVDS/eDP-Unterstützung:
Verfügt über einen LVDS/eDP-Header für eingebettete Displays, der 1920 x 1080 bei 60 Hz unterstützt. eDP kann 4K unterstützen. Enthält Steuerstifte für die Hintergrundbeleuchtung.
PCIe-Erweiterung:
Bietet einen Standard-PCIe-X16-Steckplatz für dedizierte Grafikkarten oder andere Erweiterungskarten.
Zahlreiche USB-Anschlüsse:
Zwei USB 3.2 Gen1 (5 Gbit/s) und zwei USB 2.0 (480 Mbit/s) Anschlüsse auf der Rückseite. Zwei USB-2.0-Header an der Vorderseite sind ebenfalls verfügbar.
High-Definition-Audio:
Integriert Realtek ALC 662/897 für 6-Kanal-Audio. Verfügt über Line-Out, Mic-In und einen internen Lautsprecher-Header (8 Ohm 5 W).
Mehrere Speicheroptionen:
Enthält einen mSATA-Steckplatz und zwei SATA 3.0-Anschlüsse. Zwei SATA-Stromanschlüsse liefern 5 V oder 12 V Strom.
Praktische Steuerkopfzeilen:
Frontplatten-Header für Stromversorgung, Reset und LED-Anzeigen. Ein JATX-Header unterstützt das hardwaregesteuerte Einschalten.
Umfangreiche serielle Ports:
Ein COM1-Port unterstützt RS232/RS422/RS485. COM2-COM6-Header unterstützen RS232. JCOM-Header passen den 0V/5V/12V-Ausgang an.
SIM-Kartensteckplatz:
Ein dedizierter SIM-Kartensteckplatz für die Verwendung von 3G/4G-Modulen.
Systemwartungsfunktionen:
Löschen Sie den CMOS-Header für einen einfachen BIOS-Reset. CPU- und Systemlüfter-Header mit Temperaturregelung.
GPIO-Steuerung:
Ein 10-poliger GPIO-Header für benutzerdefinierte Steuerungsanwendungen.
Robuste Betriebsumgebung:
Funktioniert zuverlässig bei Temperaturen von -10℃ bis 60℃ und 5-95 % Luftfeuchtigkeit (nicht kondensierend).
QM5100-Motherboard: Anwendungsszenarien
Hier ist eine Liste von Anwendungsszenarien für das QM5100-Motherboard, erweitert und in klarem, prägnantem Englisch dargestellt:
Kommerzielle Gärmaschinen: Das Motherboard steuert die Umgebung für das kommerzielle Gären von Teig. Es verwaltet Temperatur und Luftfeuchtigkeit für optimale Backergebnisse.
Smart Retail: Es unterstützt Point-of-Sale-Systeme, Digital Signage und Selbstbedienungskioske in Einzelhandelsumgebungen. Dies hilft bei der Bestandsverfolgung und der Kundenbindung.
Intelligenter Transport: Der QM5100 kann in Verkehrsmanagementsystemen, Bordcomputern von Fahrzeugen und Informationsanzeigen für öffentliche Verkehrsmittel eingesetzt werden. Es unterstützt die Navigation, Überwachung und Passagierdienste.
Industrielle Automatisierung: Sie dient als Kernkomponente in Fabrikautomatisierungsgeräten, Robotersteuerungen und industriellen Überwachungssystemen. Dies unterstützt eine effiziente Produktions- und Prozesssteuerung.
Intelligente kommerzielle Displays: Das Motherboard steuert interaktive digitale Werbetafeln, Werbebildschirme und großformatige Informationsdisplays. Es liefert dynamische visuelle Inhalte im öffentlichen Raum.
Smart Healthcare: Es unterstützt medizinische Bildgebungsgeräte, Patientenüberwachungssysteme und andere Diagnosegeräte. Es hilft bei der Verwaltung von Patientendaten und dem Betrieb von Einrichtungen.
Bildungs- und Konferenzsysteme: Der QM5100 eignet sich für interaktive Whiteboards, Vorlesungsaufzeichnungssysteme und Videokonferenzgeräte. Es verbessert die Lern- und Begegnungserfahrungen.
Häufig gestellte Fragen (FAQ) zum QM5100 Motherboard
Hier sind einige häufig gestellte Fragen und Antworten zum QM5100-Motherboard:
F: Welche CPUs unterstützt das QM5100-Motherboard? A: Der QM5100 unterstützt sowohl Intel-Comet-Lake-Prozessoren der 10. Generation (i3, i5, i7, i9) als auch Rocket-Lake-Prozessoren der 11. Generation (i5, i7, i9).
F: Welche Abmessungen hat das QM5100-Motherboard? A: Das Motherboard misst 170 mm (L) x 170 mm (B). Seine Höhe beträgt 23 mm ohne Lüfter bzw. 38 mm mit dem CP6-Kühler.
F: Welche Art von Speicher verwendet der QM5100 und wie hoch ist die maximale Kapazität? A: Es verwendet NB-DDR4-Speicher und verfügt über zwei SODIMM-Steckplätze, die bis zu 64 GB mit Geschwindigkeiten von bis zu 2933 MHz unterstützen.
F: Kann ich mit dem QM5100 eine dedizierte Grafikkarte verwenden? A: Ja, der QM5100 verfügt über einen Standard-PCIe-X16-Steckplatz für eine dedizierte Grafikkarte.
F: Welche Anzeigeausgänge bietet der QM5100? A: Es bietet VGA, HDMI, einen HDMI_CON-Header und einen optionalen DP-Anschluss. Es unterstützt auch LVDS/eDP für eingebettete Displays.
F: Welche Anforderungen gelten für die Stromversorgung des QM5100-Motherboards? A: Es unterstützt 12 V oder 19 V Gleichstrom über eine 2,5-mm-Buchse oder einen 4-poligen DC_ATX-Header. Für Volllast wird ein 12V10A oder 19V6A Netzteil empfohlen.
F: Unterstützt der QM5100 drahtlose Konnektivität? A: Ja, es verfügt über eine Mini-PCIe-Schnittstelle, die WLAN-, 3G-, 4G- und Bluetooth-Module unterstützt.
F: Welche Betriebssysteme sind mit dem QM5100 kompatibel? A: Das QM5100-Motherboard unterstützt Windows 11, Windows 10 und LINUX.
F: Was sind die Hauptanwendungsbereiche für das QM5100-Motherboard? A: Es ist für den industriellen und Desktop-Einsatz konzipiert, einschließlich kommerzieller Proofmaschinen, intelligenter Einzelhandel, intelligenter Transport, industrielle Automatisierung, intelligente kommerzielle Displays, intelligentes Gesundheitswesen und Bildungs-/Konferenzsysteme.
