입니다 H81 임베디드 ITX 마더보드 . 강력하고 안정적인 성능을 제공합니다. 이 보드는 Intel 4세대 CPU를 지원합니다. 여기에는 Celeron, Pentium 및 Core i3/i5/i7 모델이 포함됩니다. Intel H81 칩셋을 사용합니다.
마더보드에는 많은 연결 장치가 있습니다. 듀얼 VGA 출력이 포함되어 있습니다. 2개의 기가비트 LAN 포트가 있습니다. 이를 통해 안정적인 네트워크 액세스가 보장됩니다. USB 포트가 여러 개 있습니다. 여기에는 빠른 데이터 전송을 위한 USB 3.0이 포함되어 있습니다. 이 보드는 풍부한 I/O 옵션을 제공합니다. 총 10개의 COM 포트가 있습니다. 이것은 산업용으로 아주 좋습니다.
힘든 작업을 위해 설계되었습니다. 보드는 넓은 온도에서 작동합니다. 감시 기능이 있습니다. 이는 시스템 안정성을 보장합니다. 보드는 방수도 됩니다. 이렇게 하면 추가 보호가 추가됩니다.
이 마더보드는 매우 다양합니다. PLC 제어를 위한 좋은 솔루션입니다. 로봇 시스템을 실행할 수 있습니다. 공장 모니터링 장비에서도 작동합니다. 은행 ATM에 전원을 공급하는 데 사용하세요. 스테이션 화면에도 사용할 수 있습니다. 소매점 셀프 계산대에 적합합니다. 보드의 보증 기간은 1년 이상입니다.
| 수량: | |
|---|---|
QM8200-R
엘스키
다음은 의 주요 기능입니다 . H81 임베디드 ITX 마더보드 명확하고 읽기 쉬운 목록으로 제시된 각 포인트는 제품의 특정 강점이나 기능을 강조합니다.
강력한 CPU 지원 : 이 보드는 다양한 Intel 4세대 CPU (LGA1150)를 지원합니다. Celeron, Pentium, Core i3, i5 및 i7 프로세서에서 작동합니다. 이러한 유연성을 통해 프로젝트에 적합한 성능 수준을 선택할 수 있습니다.
다중 I/O 및 확장 : 마더보드는 광범위한 연결을 위해 설계되었습니다. 디스플레이용 VGA 포트 2개를 갖추고 있습니다. 안정적인 네트워크 연결을 위해 있습니다 2개의 기가비트 LAN 포트가 . 있습니다 . 전용 그래픽 카드나 기타 확장 카드를 추가하기 위해 PCI-E X16 슬롯을 사용할 수
광범위한 직렬 포트 연결성 : 산업용 및 상업용으로 이 보드는 탁월합니다. 제공합니다 최대 10개의 COM 포트를 . 두 개는 외부 DB9 포트입니다. 나머지는 내부 핀입니다. 이는 바코드 판독기나 컨트롤러와 같은 여러 직렬 장치를 연결하는 데 이상적입니다.
안정적이고 내구성이 뛰어난 디자인 : 이 보드는 까다로운 환경에서도 지속되도록 제작되었습니다. 있습니다 . 감시 기능이 시스템 재설정을 위한 -10℃ ~ 60℃의 온도에서 작동합니다. 이는 다양한 조건에서도 안정적인 성능을 보장합니다.
유연한 저장소 옵션 : 다양한 저장소 드라이브를 설치할 수 있습니다. 보드에는 2개의 SATA 3.0 인터페이스가 있습니다 . 또한 mSATA 슬롯 도 포함되어 있습니다 . 이를 통해 컴팩트한 솔리드 스테이트 드라이브 설치가 가능해 섀시 내부 공간이 절약됩니다.
다음은 에 대한 몇 가지 주요 애플리케이션 시나리오입니다 H81 임베디드 ITX 마더보드 . 각 포인트는 보드의 기능이 실제 환경에서 어떻게 사용될 수 있는지 보여줍니다.
은행 ATM 및 키오스크 : 이 마더보드는 셀프 서비스 기계에 적합합니다. 컴팩트한 크기로 키오스크 내부에 잘 맞습니다. 여러 COM 포트는 카드 판독기와 프린터에 연결할 수 있습니다. 따라서 금융 및 소매 서비스에 탁월한 선택이 됩니다.
차량 제어 시스템 : 보드의 넓은 온도 범위와 견고한 구조로 인해 차량에 적합합니다. 차량 제어 장치에 전원을 공급할 수 있습니다. 여기에는 차량 관리 또는 차량 내 엔터테인먼트용 시스템이 포함됩니다. 안정적인 성능은 움직이는 환경에 매우 중요합니다.
디지털 간판 및 정보 디스플레이 : 이 보드는 대형 정보 화면을 구동할 수 있습니다. 듀얼 VGA 포트를 통해 유연한 디스플레이 설정이 가능합니다. 견고한 디자인으로 연중무휴 작동이 보장됩니다. 역이나 쇼핑몰의 광고판이나 홍보 화면에 적합합니다.
공장 자동화 및 로봇 공학 : 풍부한 I/O 및 감시 기능을 갖춘 마더보드는 산업 제어에 이상적입니다. 에 사용할 수 있습니다 PLC 제어 시스템 이나 로봇 공학 . 많은 직렬 포트는 다양한 센서 및 기계에 연결됩니다. 이는 자동화된 작업을 위한 안정적인 기반을 제공합니다.
철도 정보 화면 : 마더보드는 까다로운 운송 환경에서 잘 작동합니다. 기차나 역의 디스플레이에 전력을 공급할 수 있습니다. 내구성이 뛰어난 디자인으로 진동과 온도 변화를 견딜 수 있습니다. 이를 통해 승객은 항상 실시간 정보를 이용할 수 있습니다.
제품 사진:

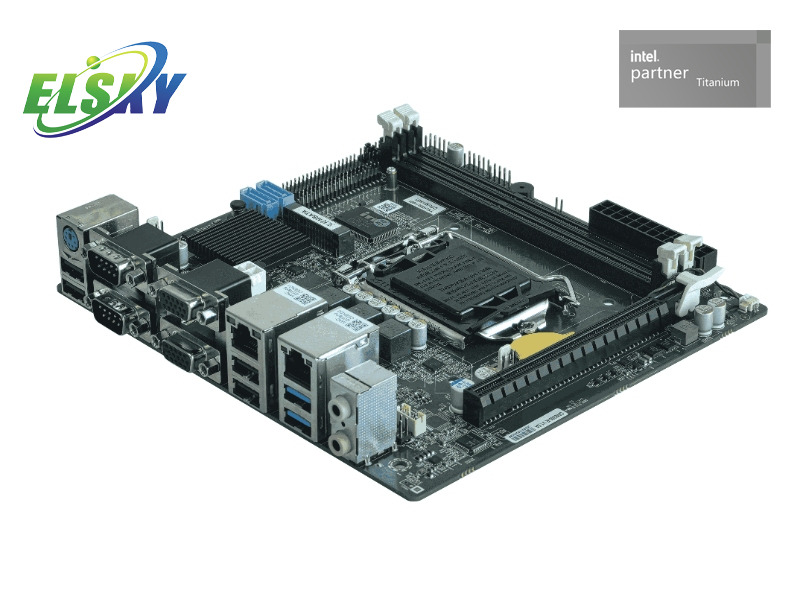

마더보드 다이어그램 ↓

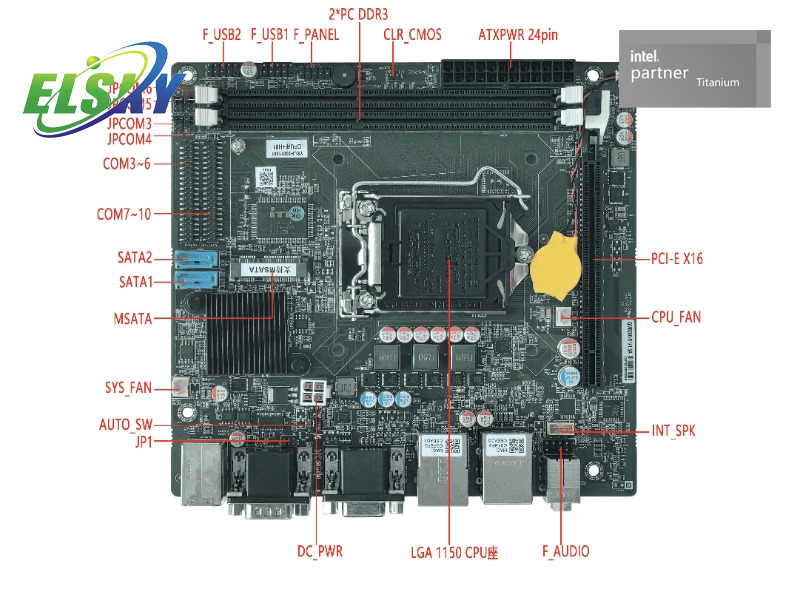

마더보드 인터페이스 다이어그램 ↓

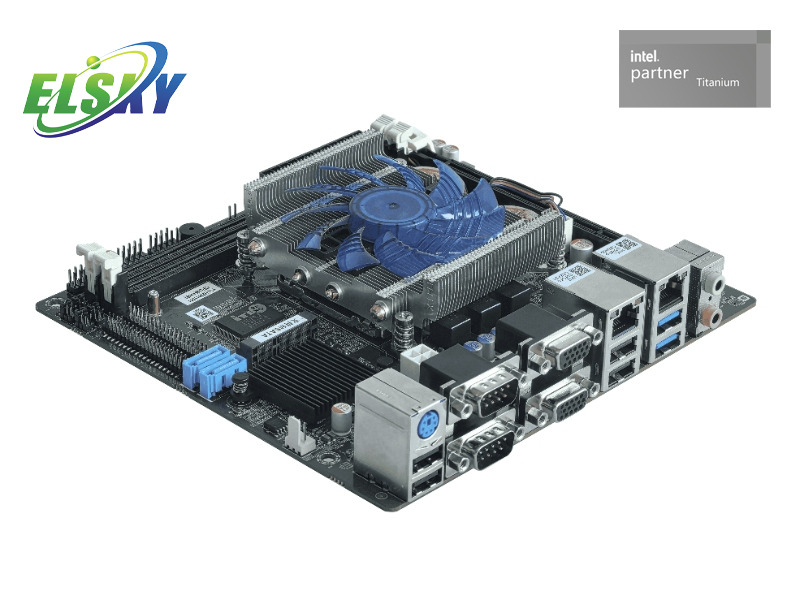

115X 이중 튜브 라디에이터 ↓

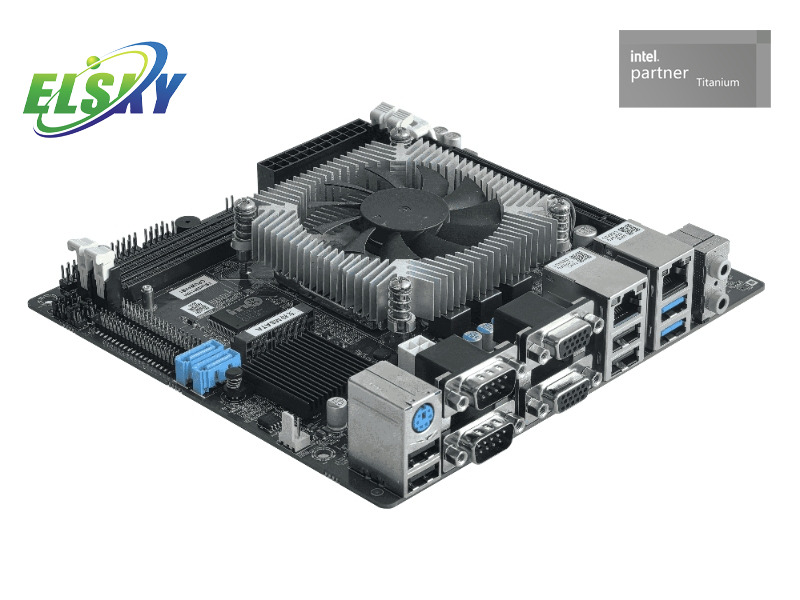

115X 라디에이터 ↓

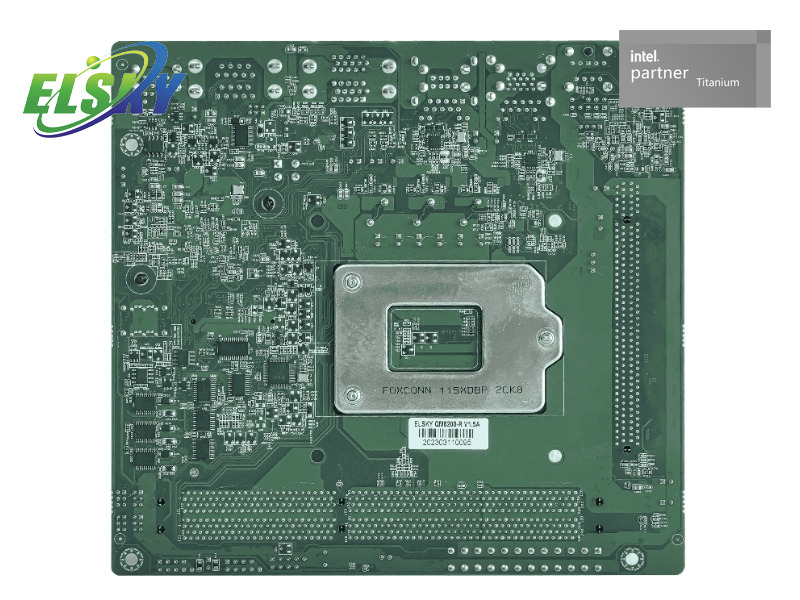

마더보드의 뒷모습 ↓
참고: 모든 제품 사진은 참조용일 뿐이며, 다른 RAM 및 하드 디스크 용량의 가격은 동일하지 않습니다 . QM6100 Mini ITX 마더보드에 대한 완전한 견적을 얻으려면 당사에 문의하십시오!
제품 데이터시트:
1. 주문 옵션을 선택하세요:
마더보드 모듈 |
CPU |
랜 |
COM |
USB2.0 |
USB3.0 |
메모리 |
SSD |
힘 |
QM8200-R |
Intel Haswell 4세대 LGA1150 Celeron, Pentium 및 Core i3, i5, i7 |
2LAN |
10 |
8 |
2 |
2*PC-DDR3 16G(최대) |
1*MSATA 2*SATA |
24핀 ATX |
모델 번호의 'R'은 Realtek 네트워크 카드입니다. 마더보드는 기본적으로 10*USB 포트를 지원하는 Realtek 사운드 카드로 설정되어 있습니다. 마더보드가 USB 사운드 카드로 변경되면 9*USB 포트를 지원합니다. |
||||||||
2. CPU는 아래와 같이 정보를 선택합니다.
CPU 사양 |
CPU 브랜드 |
CPU 모듈 |
주요 주파수 |
터보 주파수 |
CPU 전력 소비(W) |
전체 보드의 최대 부하 전력 소비(W) |
1150 |
인텔 셀러론 |
G1820 |
듀얼 코어 2.7G |
53 |
80 |
|
G1840 |
듀얼 코어 2.8G |
53 |
80 |
|||
1150 |
인텔 펜티엄 |
G3220 |
듀얼 코어 3.0G |
53 |
80 |
|
G3240 |
듀얼 코어 3.1G |
53 |
80 |
|||
G3250 |
듀얼 코어 3.2G |
53 |
80 |
|||
G3260 |
듀얼 코어 3.3G |
53 |
80 |
|||
1150 4代I3 |
인텔 코어 |
I3-4130 |
듀얼 코어 3.4G |
54 |
80 |
|
I3-4150 |
듀얼 코어 3.5G |
54 |
80 |
|||
I3-4160 |
듀얼 코어 3.6G |
54 |
80 |
|||
I3-4170 |
듀얼 코어 3.7G |
54 |
80 |
|||
1150 4代I5 |
인텔 코어 |
I5-4430 |
쿼드 코어 3.0G |
3.2G |
84 |
110 |
I5-4460 |
쿼드 코어 3.2G |
3.4G |
84 |
110 |
||
I5-4570 |
쿼드 코어 3.2G |
3.6G |
84 |
110 |
||
I5-4590 |
쿼드 코어 3.3G |
3.7G |
84 |
110 |
||
I5-4690 |
쿼드 코어 3.5G |
3.9G |
84 |
110 |
||
1150 4대I7 |
인텔 코어 |
I7-4770 |
쿼드 코어 3.4G |
3.9G |
84 |
110 |
I7-4790 |
쿼드 코어 3.6G |
4.0G |
84 |
110 |
참고: CPU 가격은 시장 가격에 따라 변경될 수 있습니다. 또한 QM6100 마더보드를 구입하기 전에 문의 사항을 보내주시기 바랍니다. 이해해 주셔서 감사합니다!
3. QM6100 Mini ITX 마더보드 사양:
마더보드 크기 |
170mm(길이)*180mm(너비)*38mm(높이) |
|
CPU |
Intel Haswell 4세대 LGA1150 Celeron, Pentium 및 Core i3, i5, i7 지원 |
|
칩셋 |
인텔 칩셋 H81 |
|
전원공급장치 |
1*ATX_PWR |
표준 데스크탑 24핀 ATX 전원 인터페이스, 마더보드의 전체 부하 전력 소비는 약 80W~110W이며, 200W 이상의 전원 공급 장치를 사용하는 것이 좋습니다. |
1*DC_PWR |
CPU 전원 공급 장치 |
|
메모리 |
2*PC-DDR3 메모리 슬롯, 1333/1600MHz 메모리 지원, 최대 16GB 지원 |
|
디스플레이 기능 |
2*VGA DB15 인터페이스 |
지원 해상도 1920*1080@60Hz |
1*PCI-E X16 슬롯 |
표준 PCI-E X16 슬롯은 외부 독립 그래픽 카드 및 기타 장치에 연결할 수 있습니다. |
|
네트워크 기능 |
2*RJ45_ LAN 인터페이스 |
Realtek 8111H 기가비트 NIC 칩, 네트워크 깨우기 및 PXE 디스크 없는 부팅 기능 지원 |
USB 기능 |
4*USB2.0 인터페이스 |
후면 표준 USB2.0 인터페이스 |
2*USB3.0 인터페이스 |
후면 표준 USB3.0 인터페이스 |
|
1*F_USB1 핀 |
전면 USB2.0 핀, 한 세트에는 2*USB2.0(9핀, 2*5핀, 2.54mm)이 있습니다. |
|
1*F_USB2 핀 |
전면 USB2.0 핀, 한 세트에는 2*USB2.0(9핀, 2*5핀, 2.54mm)이 있습니다. |
|
F_USB2 핀 2/4/6/8/10 및 MSATA USB 신호를 선택할 수 있습니다. F_USB2 핀 1/3/5/7 및 USB 사운드 카드 신호를 선택할 수 있습니다. |
||
소리 기능 |
통합 Realtek ALC662 HD 디지털 오디오 디코더, 6채널 고성능 오디오 컨트롤러; Cmedia HS_100B USB 사운드 카드를 지원하도록 마더보드를 수정할 수 있습니다. |
|
1*AUDIO_JACK |
녹색 포트는 오디오 출력(상단)을 지원하고, 분홍색 포트는 MIC 입력(하단)을 지원합니다. |
|
1*F_AUDIO 핀 |
표준 오디오 핀(9핀, 2*5핀, 2.54mm) |
|
1*INT_SPK 핀 |
8ohm 5W 스피커 출력(앰프) 지원(4Pin, 1*4Pin, 2.0mm) |
|
마더보드에는 Realtek 사운드 카드와 USB 사운드 카드가 있으며 F_AUDIO 핀에는 신호가 있습니다. |
||
하드디스크 기능 |
1*SATA1 인터페이스 |
표준 SATA3.0 하드 디스크 인터페이스 |
1*SATA2 인터페이스 |
표준 SATA3.0 하드 디스크 인터페이스 |
|
1*MSATA 인터페이스 |
기본적으로 MINI SATA 디스크 지원, WIFI/Bluetooth 지원 옵션 |
|
스위치 기능 |
1*F_PANEL 핀 |
스위치, 전원 표시등, 하드 디스크 표시등, 재시작 핀(9Pin, 2*5Pin, 2.54mm) |
1*AUTO_SW 핀 |
하드웨어 전원 켜기 점퍼 캡(3Pin, 1*3Pin, 2.0mm) |
|
기타 I/O |
2*COM DB9 인터페이스 |
외부 직렬 포트, COM2는 RS232/RS422/RS485 옵션을 지원합니다. |
COM3~6핀 |
직렬 포트 핀, COM3은 RS232/RS422/RS485(39Pin, 2*20Pin, 2.0mm)를 선택적으로 지원할 수 있습니다. |
|
COM7~10핀 |
직렬 포트 핀, RS232 지원(39Pin, 2*20Pin, 2.0mm) |
|
1*JP1 핀 |
COM2 핀 9를 제어하여 0V/5V/12V 전압 출력(6핀, 2*3핀, 2.0mm)을 선택합니다. |
|
1*JPCOM3 핀 |
COM3 핀 9를 제어하여 0V/5V/12V 전압 출력(6핀, 2*3핀, 2.0mm)을 선택합니다. |
|
1*JPCOM4 핀 |
COM4 핀 9를 제어하여 0V/5V/12V 전압 출력(6핀, 2*3핀, 2.0mm)을 선택합니다. |
|
1*JPCOM5 핀 |
COM5 핀 9를 제어하여 0V/5V/12V 전압 출력(6핀, 2*3핀, 2.0mm)을 선택합니다. |
|
1*JPCOM6 핀 |
COM6 핀 9를 제어하여 0V/5V/12V 전압 출력(6핀, 2*3핀, 2.0mm)을 선택합니다. |
|
1*PS/1 인터페이스 |
PS/1 키보드 및 마우스 인터페이스 |
|
1*CLR_CMOS 핀 |
마더보드 리셋 및 방전 핀(2Pin, 1*2Pin, 2.54mm) |
|
1*CPU 팬 핀 |
CPU 팬 전원 핀(온도 조절 지원) (3Pin, 1*3Pin, 2.54mm) |
|
1*SYS 팬 핀 |
시스템 팬 전원 핀(최대 속도, 온도 제어 지원 안 함) (3Pin, 1*3Pin, 2.54mm) |
|
운영 환경 |
작동 온도: -10℃~60℃; 작동 습도: 상대 습도 5%~95%, 응축 없음 |
|
바이오스 |
AMI BIOS, 전원 켜기, 예약 전원 켜기, 원격 전원 켜기 및 끄기, 지능형 장치 식별 지원 |
|
감시견 |
워치독 프로그래밍, 하드웨어 재설정 기능 지원(256레벨, 0~255초) |
|
운영 체제 |
윈도우 10, 윈도우 8, 윈도우 7, 리눅스 등을 지원합니다. |
|
결제 방법 수락:
우리는 T/T, Paypal, Western Union, L/C, Alipay, Wechat pay 등을 지원합니다.
포장 상태:
배송 방법:
우리는 FeDex, DHL, UPS 등으로 배송을 지원합니다. 화물 견적이 필요한 경우 제품 수량과 수령인 주소( 국가, 도시 이름, 우편 번호 및 세부 주소 포함 )를 우리에게 보내주십시오.
판매 후 서비스:
수리 서비스를 지원합니다.
샘플 주문 시 제품이 1개월 이내에 테스트를 통과하지 못한 경우 반품이 허용됩니다.
다른 특별한 상황에서는 더 많은 지원을 받으려면 연락해 주세요!
1. 이 마더보드와 호환되는 CPU는 무엇입니까? 이 마더보드는 Intel 4세대 CPU를 지원합니다. LGA1150 소켓을 갖춘 여기에는 Celeron, Pentium 및 Core i3/i5/i7 프로세서가 포함됩니다.
2. 이 마더보드는 다중 디스플레이를 지원합니까? 예, 함께 제공됩니다 두 개의 VGA 포트가 . 더 많은 디스플레이 옵션을 위해 사용하여 외부 그래픽 카드를 추가할 수도 있습니다 PCI-E X16 슬롯을 .
3. 이 마더보드는 산업용으로 적합한가요? 예, 으로 설계되었습니다 산업용 . 넓은 작동 온도 범위(-10℃ ~ 60℃)와 시스템 안정성을 위한 하드웨어 감시 기능이 특징입니다.
4. 이 보드에는 몇 개의 직렬 포트가 있습니까? 보드에는 최대 10개의 COM 포트가 있습니다 . 두 개는 외부 DB9 포트입니다. 나머지는 내부핀으로 각종 산업기기 연결에 좋습니다.
5. 이 마더보드에 SSD를 사용할 수 있습니까? 예, 가능합니다. 있습니다 SATA 3.0 인터페이스 2개와 mSATA 인터페이스 1개가 . 이는 스토리지 드라이브에 대한 유연한 옵션을 제공합니다.
