Proveedor mayorista de placa base ITX integrada H81

Características de la placa base ITX integrada H81

Estas son las características clave de la placa base ITX integrada H81 , presentadas en una lista clara y fácil de leer. Cada punto resalta una fortaleza o capacidad específica del producto.

• Robusta compatibilidad con CPU : esta placa admite una variedad de CPU Intel de cuarta generación (LGA1150). Funciona con procesadores Celeron, Pentium, Core i3, i5 e i7. Esta flexibilidad le permite elegir el nivel de rendimiento adecuado para su proyecto.




• Múltiples E/S y expansión : la placa base está diseñada para una amplia conectividad. Cuenta con dos puertos VGA para visualización. Tiene dos puertos LAN Gigabit para conexiones de red confiables. una ranura PCI-E X16 para agregar una tarjeta gráfica dedicada u otras tarjetas de expansión. Hay disponible




• Amplia conectividad de puerto serie : para usos industriales y comerciales, esta placa sobresale. Proporciona hasta 10 puertos COM . Dos son puertos DB9 externos. El resto son pines internos. Esto es ideal para conectar múltiples dispositivos seriales como lectores o controladores de códigos de barras.




• Diseño confiable y duradero : esta placa está diseñada para durar en entornos exigentes. Tiene una función de vigilancia para reinicios del sistema. Funciona a temperaturas de -10 ℃ a 60 ℃. Esto garantiza un rendimiento estable en condiciones variadas.




• Opciones de almacenamiento flexibles : puede instalar una variedad de unidades de almacenamiento. La placa tiene dos interfaces SATA 3.0 . También incluye una ranura mSATA . Esto permite una instalación compacta de unidad de estado sólido, ahorrando espacio dentro de su chasis.

Escenarios de aplicación

A continuación se muestran algunos escenarios de aplicación clave para la placa base ITX integrada H81 . Cada punto muestra cómo se pueden utilizar las funciones del tablero en un entorno del mundo real.

• Cajeros automáticos y quioscos bancarios : esta placa base es confiable para máquinas de autoservicio. Su tamaño compacto cabe bien dentro de los quioscos. Los múltiples puertos COM se pueden conectar a lectores de tarjetas e impresoras. Esto lo convierte en una excelente opción para servicios financieros y minoristas.




• Sistemas de control de vehículos : el amplio rango de temperatura de la placa y su sólida construcción la hacen adecuada para vehículos. Puede alimentar unidades de control de vehículos. Esto incluye sistemas para gestión de flotas o entretenimiento a bordo. Su rendimiento estable es crucial para entornos en movimiento.




• Señalización digital y pantallas de información : esta placa puede controlar grandes pantallas de información. Los puertos VGA duales permiten configuraciones de pantalla flexibles. Su diseño robusto garantiza un funcionamiento 24 horas al día, 7 días a la semana. Es perfecto para carteles publicitarios y pantallas de información al público en estaciones o centros comerciales.




• Automatización y robótica de fábrica : Con su rica E/S y función de vigilancia, la placa base es ideal para el control industrial. Se puede utilizar en sistemas de control PLC o robótica . Los numerosos puertos serie se conectan a una variedad de sensores y máquinas. Esto proporciona una base estable para tareas automatizadas.




• Pantallas de información ferroviaria : la placa base funciona bien en entornos de transporte exigentes. Puede alimentar pantallas en trenes o estaciones. Su diseño duradero soporta vibraciones y cambios de temperatura. Garantiza que la información en tiempo real esté siempre disponible para los pasajeros.

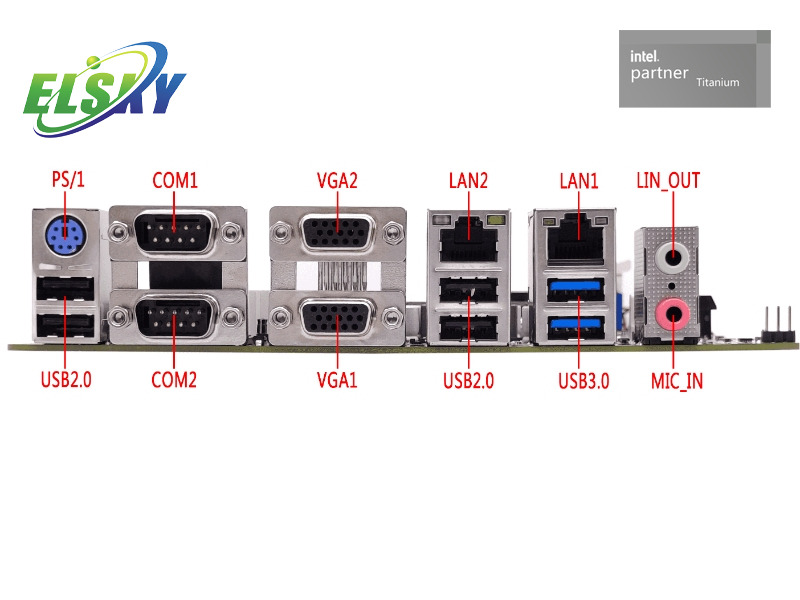

Imágenes del producto:





Nota: Todas las imágenes del producto son solo para su referencia, el precio de diferentes capacidades de RAM y disco duro no será el mismo . Si desea obtener una cotización completa sobre la placa base QM6100 Mini ITX, ¡ contáctenos!

Hoja de datos del producto:

1. Ordenando elegir opción:

Módulo de placa base	UPC	LAN	COM	USB2.0	USB3.0	Memoria	SSD	Fuerza
QM8200-R	Intel Haswell 4ta generación LGA1150 Celeron, Pentium y Core i3, i5, i7	2LAN	10	8	2	2*PC-DDR3 16G (MÁX.)	1*MSATA 2*SATA	24 pines ATX
La 'R' en el número de modelo es una tarjeta de red Realtek; la placa base tiene por defecto una tarjeta de sonido Realtek, que admite 10 * puertos USB; Cuando la placa base se cambia a una tarjeta de sonido USB, admite 9 puertos USB.

2. La CPU elige la información como se muestra a continuación:

especificación de la CPU	marca de CPU	módulo de CPU	Frecuencia principal	Frecuencia turbo	Consumo de energía de la CPU (W)	Consumo de energía a plena carga de toda la placa (W)
1150	Intel Celeron	G1820	Doble núcleo 2,7G		53	80
		G1840	Doble núcleo 2,8G		53	80
1150	Intel Pentium	G3220	Doble núcleo 3.0G		53	80
		G3240	Doble núcleo 3.1G		53	80
		G3250	Doble núcleo 3,2G		53	80
		G3260	Doble núcleo 3.3G		53	80
1150 4代I3	Núcleo Intel	I3-4130	Doble núcleo 3,4G		54	80
		I3-4150	Doble núcleo 3,5G		54	80
		I3-4160	Doble núcleo 3,6G		54	80
		I3-4170	Doble núcleo 3,7G		54	80
1150 4代I5	Núcleo Intel	I5-4430	Cuatro núcleos 3.0G	3,2G	84	110
		I5-4460	Cuatro núcleos 3,2G	3,4G	84	110
		I5-4570	Cuatro núcleos 3,2G	3,6G	84	110
		I5-4590	Cuatro núcleos 3,3G	3,7G	84	110
		I5-4690	Cuatro núcleos 3,5G	3,9G	84	110
1150 4代I7	Núcleo Intel	I7-4770	Cuatro núcleos 3,4G	3,9G	84	110
		I7-4790	Cuatro núcleos 3,6G	4.0G	84	110

Nota: El precio de la CPU cambiará en algún momento dependiendo del precio de mercado. Por favor, envíe también una consulta antes de comprar la placa base QM6100. ¡Gracias por su comprensión!

3.Especificación de la placa base QM6100 Mini ITX:

Tamaño de la placa base	170 mm (largo) x 180 mm (ancho) x 38 mm (alto)
UPC	Compatible con Intel Haswell LGA1150 Celeron, Pentium y Core i3, i5, i7 de cuarta generación
conjunto de chips	Conjunto de chips Intel H81
Fuente de alimentación	1*ATX_PWR	Interfaz de alimentación ATX de escritorio estándar de 24 pines, El consumo de energía a plena carga de la placa base es de aproximadamente 80 W ~ 110 W, y se recomienda utilizar una fuente de alimentación de más de 200 W.
	1*CC_PWR	fuente de alimentación de la CPU
Memoria	2 * ranuras de memoria PC-DDR3, admite memoria de 1333/1600 MHz, admite máximo 16 GB
Función de visualización	2 * interfaz VGA DB15	Resolución de soporte 1920*1080@60Hz
	1 * ranura PCI-E X16	Ranura PCI-E X16 estándar, se puede conectar a una tarjeta gráfica externa independiente y otros dispositivos
Función de red	2*RJ45_LAN​ Interfaz	Chip Realtek 8111H Gigabit NIC, compatible con activación de red y función de arranque sin disco PXE
Función USB	4 * interfaz USB2.0	Interfaz USB2.0 estándar trasera
	2 * interfaz USB3.0	Interfaz USB3.0 estándar trasera
	1 * F_USB1 pin	Pin USB2.0 frontal, un juego tiene 2*USB2.0 (9 pines, 2*5 pines, 2,54 mm)
	1 pin F_USB2.	Pin USB2.0 frontal, un juego tiene 2*USB2.0 (9 pines, 2*5 pines, 2,54 mm)
	Se pueden seleccionar F_USB2 Pin 2/4/6/8/10 y señal USB MSATA; F_USB2 Pin 1/3/5/7 y señal de tarjeta de sonido USB se pueden seleccionar
Función de sonidos	Decodificador de audio digital Realtek ALC662 HD integrado, controlador de audio de alta fidelidad de 6 canales; La placa base se puede modificar para admitir la tarjeta de sonido USB Cmedia HS_100B
	1*CONECTOR DE AUDIO	El puerto verde admite salida de audio (posición superior) y el puerto rosa admite entrada de micrófono (posición inferior)
	1 * pin F_AUDIO	Pin de audio estándar (9 pines, 2*5 pines, 2,54 mm)
	1 * pin INT_SPK	Admite salida de altavoz de 8 ohmios y 5 vatios (amplificador) (4 pines, 1*4 pines, 2,0 mm)
	La placa base tiene una tarjeta de sonido Realtek y una tarjeta de sonido USB, y los pines F_AUDIO tienen señales.
Función de disco duro	1 * interfaz SATA1	Interfaz de disco duro estándar SATA3.0
	1 * interfaz SATA2	Interfaz de disco duro estándar SATA3.0
	1 * interfaz MSATA	Admite disco MINI SATA de forma predeterminada, soporte opcional para WIFI/Bluetooth
Función de interruptor	1 * pin F_PANEL	Interruptor, luz de encendido, luz del disco duro, pin de reinicio (9 pines, 2*5 pines, 2,54 mm)
	1 * clavija AUTO_SW	Tapa del puente de encendido del hardware (3 pines, 1*3 pines, 2,0 mm)
Otras E/S	2 * interfaz COM DB9	Puerto serie externo, COM2 admite RS232/RS422/RS485 opcional
	COM3~6 pines	Pin del puerto serie, COM3 puede admitir opcionalmente RS232/RS422/RS485 (39 pines, 2*20 pines, 2,0 mm)
	COM7~10 pines	Pin de puerto serie, compatible con RS232 (39 pines, 2*20 pines, 2,0 mm)
	1 pin JP1.	Controle el pin 9 de COM2 para seleccionar la salida de voltaje de 0 V/5 V/12 V (6 pines, 2*3 pines, 2,0 mm)
	1 pin JPCOM3.	Controle el pin 9 de COM3 para seleccionar la salida de voltaje de 0 V/5 V/12 V (6 pines, 2*3 pines, 2,0 mm)
	1 pin JPCOM4.	Controle el pin 9 de COM4 para seleccionar la salida de voltaje de 0 V/5 V/12 V (6 pines, 2*3 pines, 2,0 mm)
	1 pin JPCOM5.	Controle el pin 9 de COM5 para seleccionar la salida de voltaje de 0 V/5 V/12 V (6 pines, 2*3 pines, 2,0 mm)
	1 pin JPCOM6.	Controle el pin 9 de COM6 para seleccionar la salida de voltaje de 0 V/5 V/12 V (6 pines, 2*3 pines, 2,0 mm)
	1 * interfaz PS/1	Interfaz de teclado y ratón PS/1
	1 * pin CLR_CMOS	Pin de descarga y reinicio de la placa base (2 pines, 1*2 pines, 2,54 mm)
	1 * pin de ventilador de CPU	Pin de alimentación del ventilador de la CPU (admite control de temperatura) (3 pines, 1*3 pines, 2,54 mm)
	1 * pin de ventilador SYS	Pin de alimentación del ventilador del sistema (velocidad máxima, no admite control de temperatura) (3 pines, 1*3 pines, 2,54 mm)
Entorno operativo	Temperatura de trabajo: -10 ℃ ~ 60 ℃; Humedad de trabajo: 5%~95% de humedad relativa, sin condensación
BIOS	BIOS AMI, admite encendido, encendido programado, encendido y apagado remoto e identificación inteligente de dispositivos
perro guardián	Programación de vigilancia, función de reinicio de hardware compatible (256 niveles, 0 ~ 255 segundos)
Sistema operativo	Soporta Windows 10, Windows 8, Windows 7, LINUX, etc.

Aceptar método de pago:

Aceptamos T/T, Paypal, Western Union, L/C, Alipay, Wechat Pay, etc.

Estado de embalaje:

Método de envío:

Admitimos el envío por FeDex, DHL, UPS, etc. Si necesita una cotización para el flete, envíenos la cantidad del producto y la dirección del destinatario ( incluido el país, el nombre de la ciudad, el código postal y la dirección detallada ).

Servicio postventa:

1. Servicio de reparación de soporte.

2. El pedido de muestra permitió la devolución cuando nuestro producto no pasó la prueba en 1 mes.

3. ¡Otras situaciones especiales, comuníquese con nosotros para obtener más soporte!

Preguntas frecuentes (FAQ)

1. ¿Qué CPU son compatibles con esta placa base? Esta placa base admite CPU Intel de cuarta generación con un zócalo LGA1150. Esto incluye los procesadores Celeron, Pentium y Core i3/i5/i7.

2. ¿Esta placa base admite múltiples pantallas? Sí, viene con dos puertos VGA . También puede agregar una tarjeta gráfica externa usando la ranura PCI-E X16 para obtener más opciones de visualización.

3. ¿Esta placa base es adecuada para uso industrial? Sí, está diseñado para aplicaciones industriales . Cuenta con un amplio rango de temperatura de funcionamiento (-10 ℃ a 60 ℃) y una función de vigilancia de hardware para la estabilidad del sistema.

4. ¿Cuántos puertos serie tiene esta placa? La placa tiene hasta 10 puertos COM . Dos son puertos DB9 externos. El resto son pines internos, que son excelentes para conectar varios dispositivos industriales.

5. ¿Puedo usar un SSD con esta placa base? Sí, puedes. Dispone de dos interfaces SATA 3.0 y una interfaz mSATA . Esto le brinda opciones flexibles para unidades de almacenamiento.
