Placa integrada ultracompacta de 120 x 120 mm Intel 6.ª/7.ª generación I7/i5/i3 M.2 SATA3 USB3.2

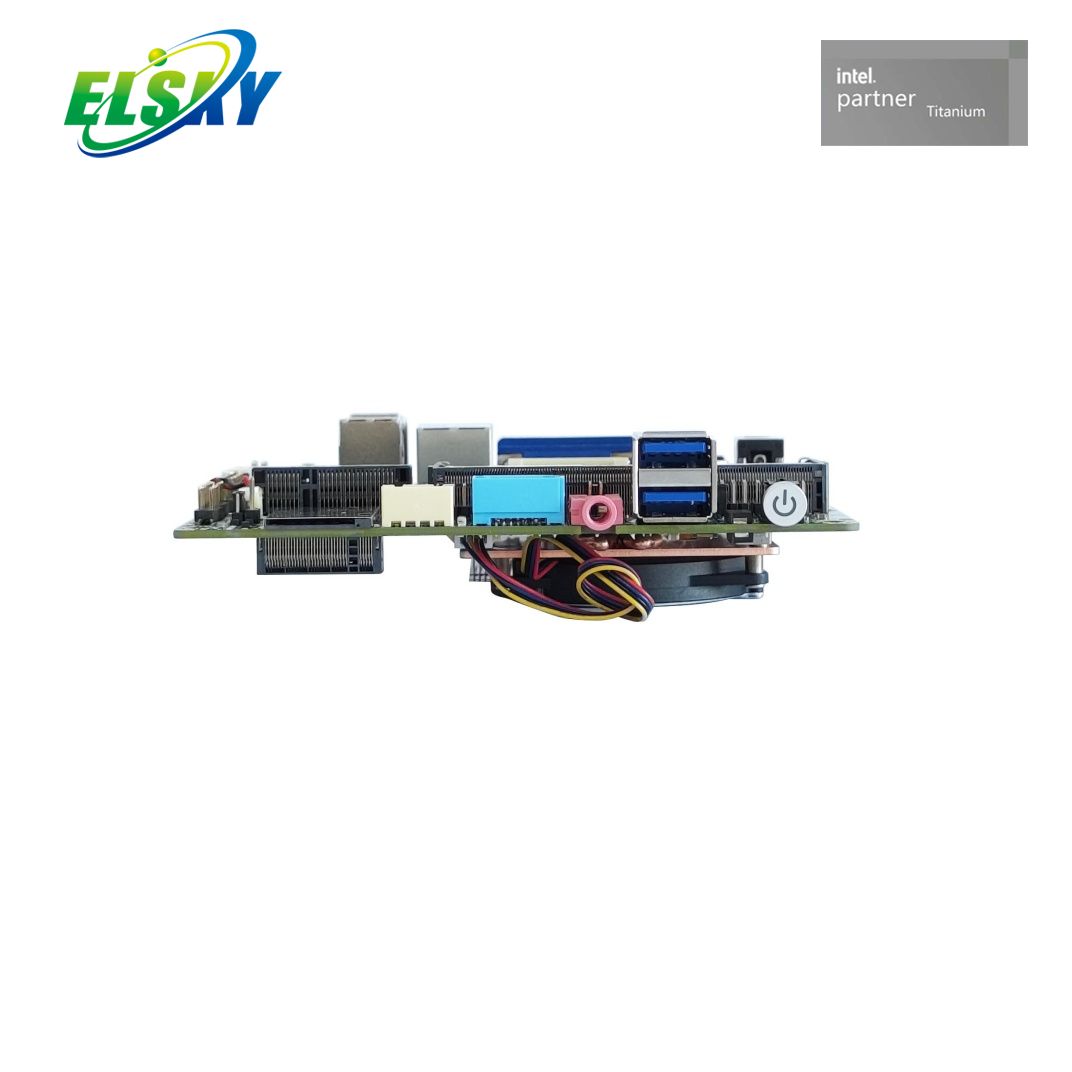

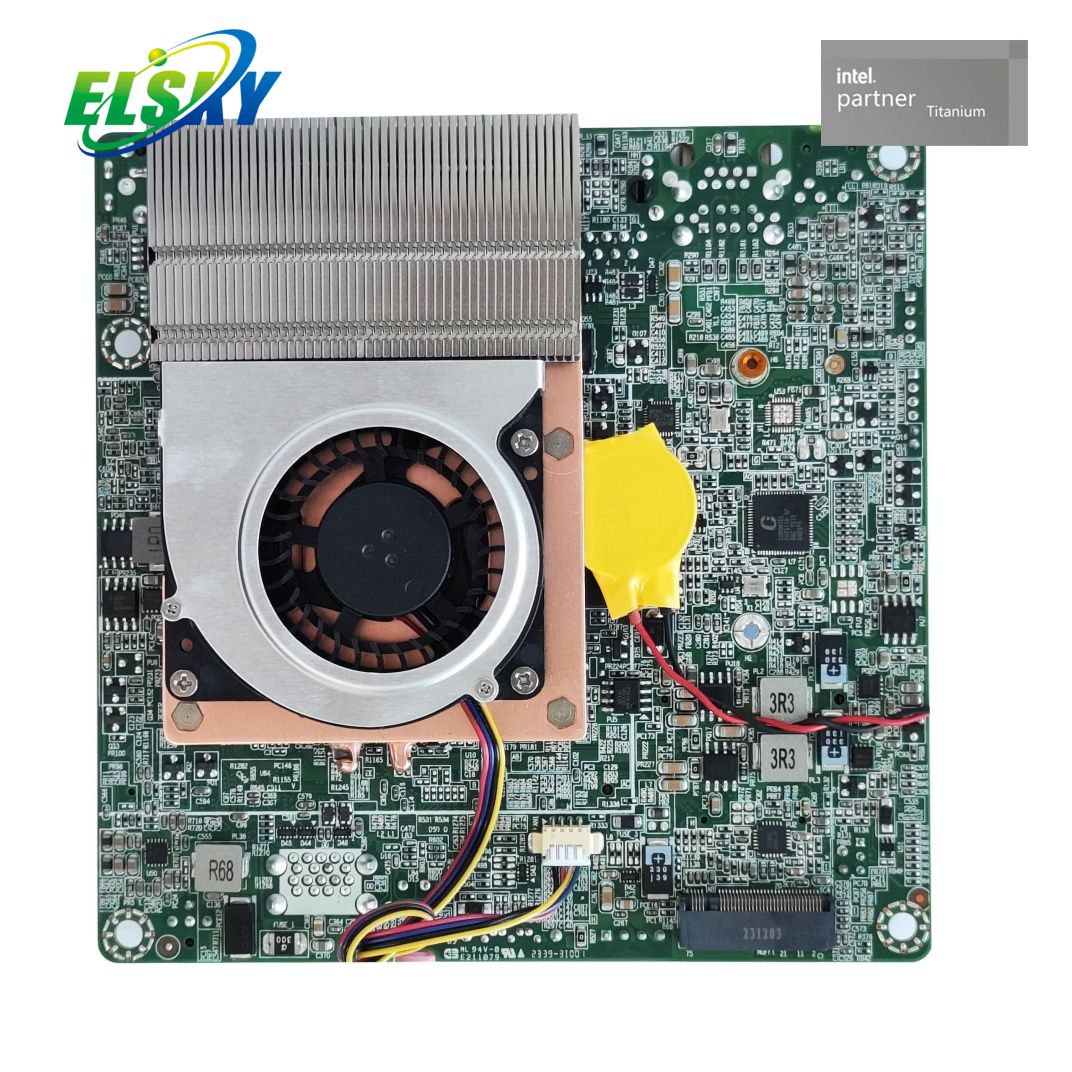

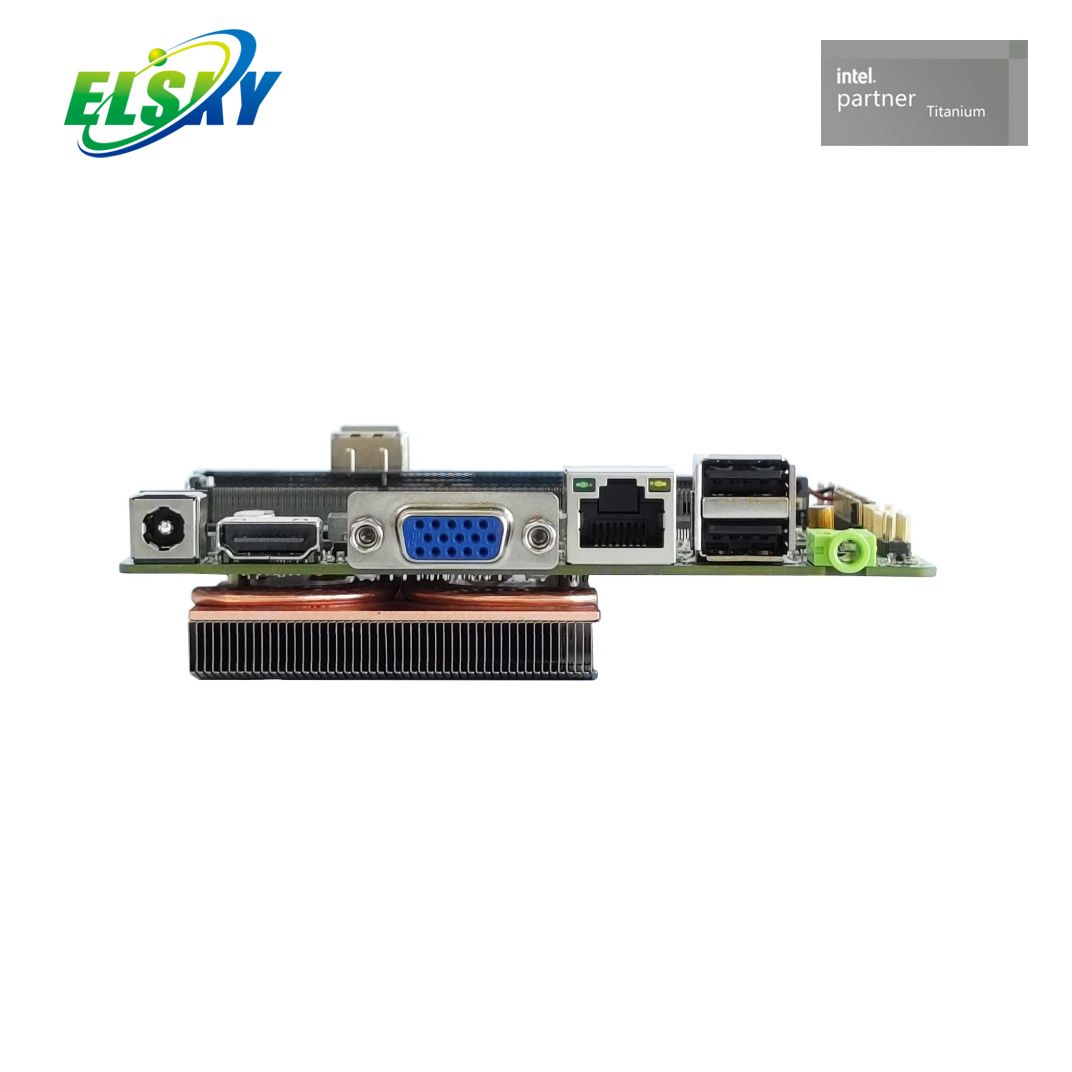

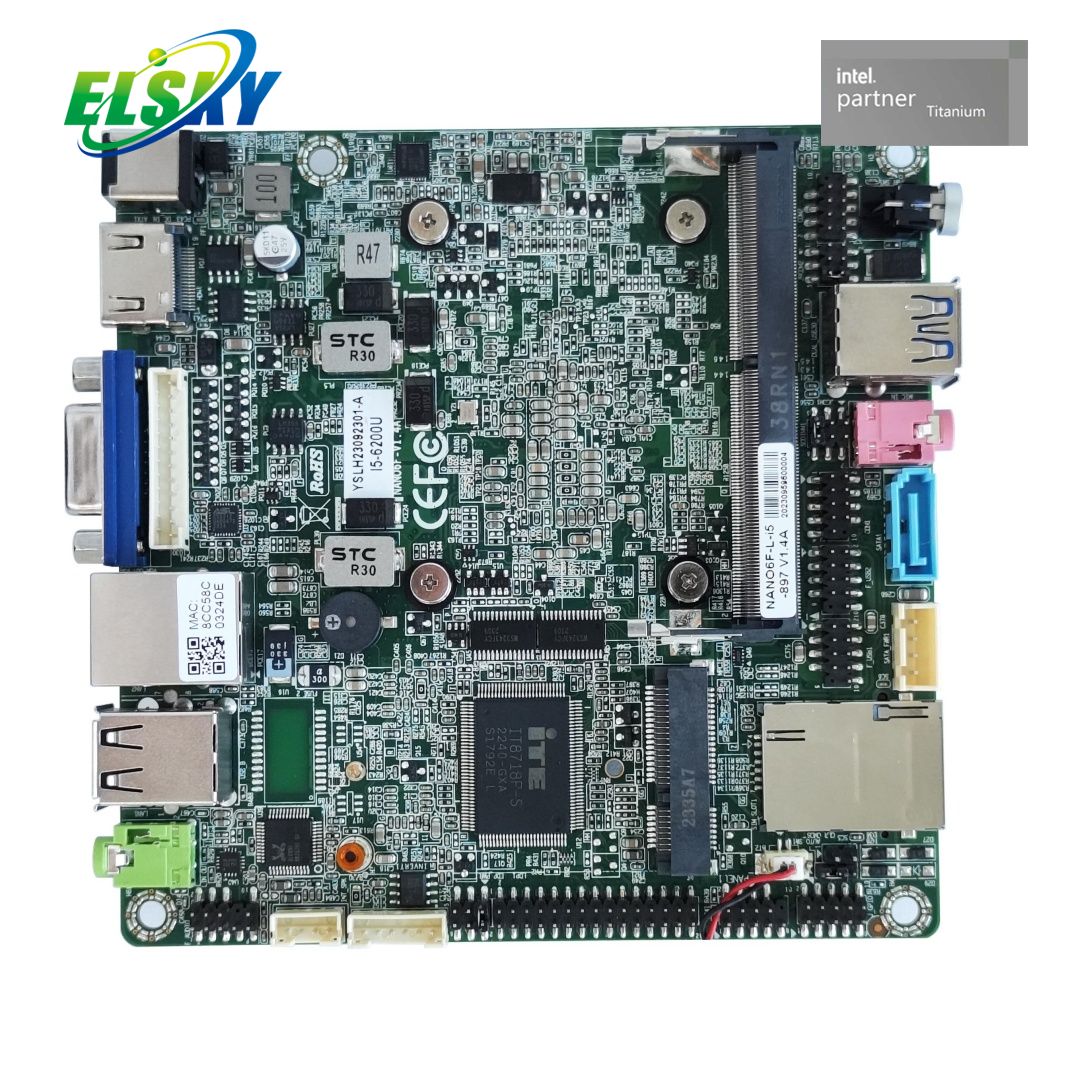

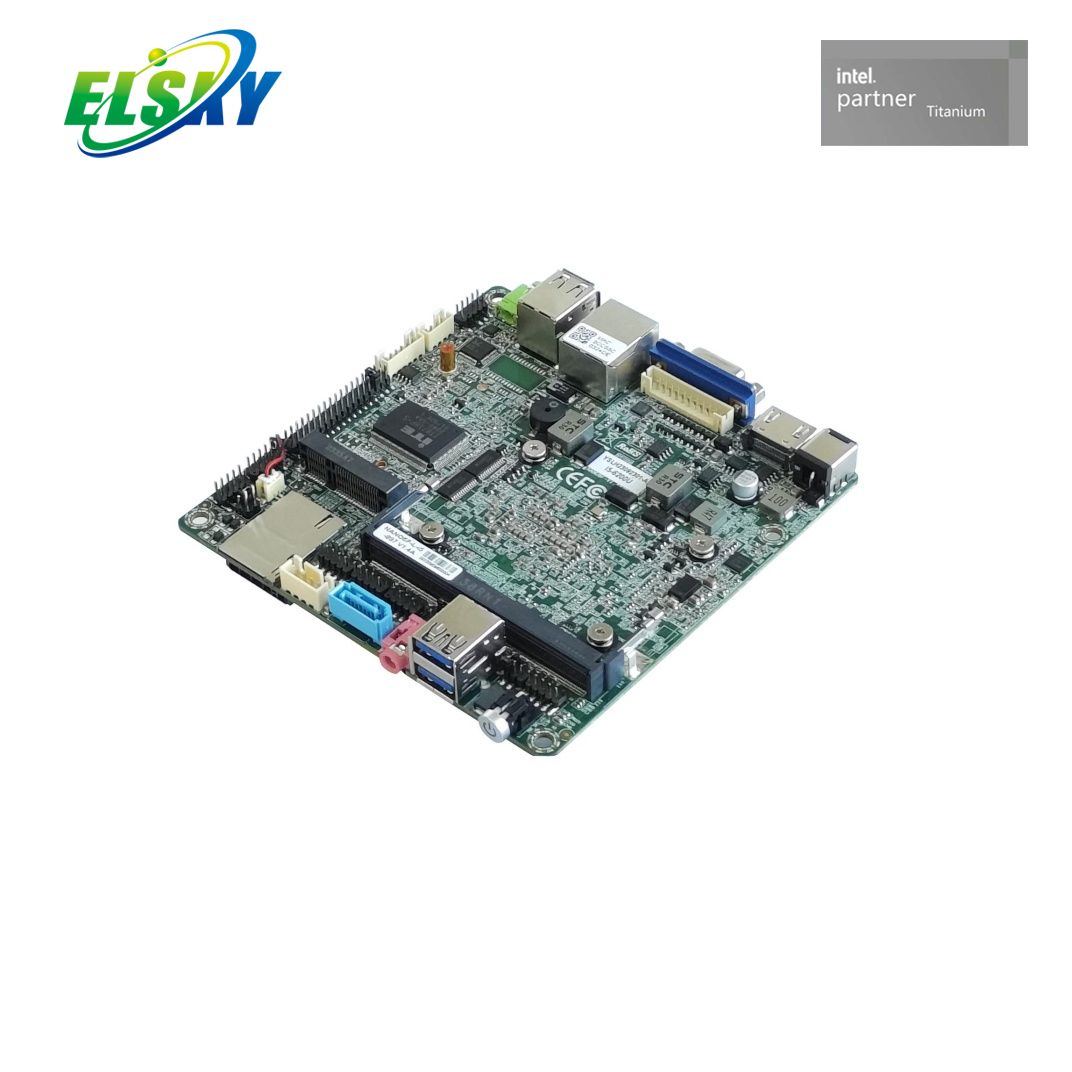

ELSKY NANO6F / NANO7F es una placa base industrial integrada ultracompacta de 120 mm x 120 mm que admite procesadores Intel® Skylake de sexta generación y Kaby Lake Celeron/Core i3/i5/i7 de séptima generación. Con opciones de LAN Gigabit simple o doble, compatibilidad con memoria DDR4 de hasta 32 GB, salidas de pantalla versátiles (HDMI 4K, VGA, LVDS/eDP) y amplia expansión de E/S (M.2, Mini-PCIE, COM, USB 3.2), está diseñado para aplicaciones de alta confiabilidad en señalización digital, automatización y sistemas de mini PC.

Procesador:	I3 I5 I7
LAN:	1 2
Disponibilidad:

Cantidad:



Preguntar Añadir a la cesta

Modelo:
NANO6F/NANO7F
Marca:
ELSKY

Placa base nano integrada 120x120 mm Placa base Intel de sexta y séptima generación Lago Skylake Kaby Tablero Industrial M.2 Placa base industrial de 1/2 LAN Tablero de visualización 4K

Descripción del Producto

Descripción general

Diseñada para entornos operativos exigentes y con limitaciones de espacio, la placa base integrada NANO6F / NANO7F ofrece potencia de procesamiento flexible utilizando procesadores Intel® de 6.ª y 7.ª generación de bajo consumo. Con unas medidas de solo 120 mm x 120 mm, esta placa de formato nano admite entrada de alimentación CC de amplio voltaje (12 V–19 V) o conectores ATX de 4 pines opcionales. Con capacidades de pantalla dual independiente que admiten una resolución de hasta 4K, una sólida flexibilidad de almacenamiento a través de M.2 y SATA3 y encabezados seriales personalizables, se destaca como una plataforma integrada excepcionalmente adaptable.

Características

Plataforma de procesamiento flexible: admite CPU de bajo consumo Intel® Celeron (3855U/3865U) y Core i3/i5/i7 de sexta generación Skylake (NANO6F) y Kaby Lake de séptima generación (NANO7F).
Memoria y almacenamiento de alta velocidad: Ranura SO-DIMM DDR4 única que admite hasta 32 GB 2133/2400 MHz. El almacenamiento incluye 1x M.2 (Key-M 2280/2242, SATA/NVMe seleccionable), 1x SATA 3.0 y mSATA opcional.
Conectividad industrial y E/S: Disponible con 1 o 2 controladores LAN Gigabit Realtek 8111H. Incluye hasta 8 puertos USB (2x USB 3.2 Gen1), 2x puertos COM (COM1 configurable para RS232/RS422/RS485), GPIO y ranura para tarjeta SIM para expansión 3G/4G.
Amplio voltaje y potencia confiable: admite fuente de alimentación amplia de entrada CC de 12 V a 19 V (u opción de conector ATX de 4 pines), combinada con encendido automático de hardware, vigilancia de hardware y Wake-on-LAN.

Solicitud

Control y automatización industrial: controladores de fábrica, integración de PLC y dispositivos informáticos de vanguardia que requieren control RS232/RS422/RS485 y GPIO.
Quioscos y señalización digital: quioscos de autoservicio interactivos, terminales de cajeros automáticos y pantallas publicitarias multipantalla ultra HD que necesitan reproducción de video 4K.
Mini PC comerciales y clientes ligeros: configuraciones compactas de PC de escritorio, reproductores multimedia y estaciones de trabajo de red remotas.
Sistemas de red y seguridad: dispositivos de red, puertas de enlace de firewall y unidades de monitoreo de cámaras IP que utilizan redes duales GbE.

¿Por qué elegirnos?

Arquitectura ultracompacta: el factor de forma de 120 mm x 120 mm ofrece un rendimiento de PC completo y ocupa un espacio mínimo dentro del chasis integrado.
Personalización profunda del hardware: ofrece flexibilidad de fábrica: cambie entre puertos de alimentación de GbE simple/doble, CC/ATX, pines de pantalla LVDS/eDP y configuraciones de protocolo SATA/NVMe.

Confiabilidad industrial: Construido con componentes de alta calidad que incluyen control de reinicio Watchdog, puente de encendido automático de hardware y amplia tolerancia de energía (12 V-19 V) para un funcionamiento ininterrumpido las 24 horas, los 7 días de la semana.

Modelo	UPC	4k	LAN	COM	USB2.0	USB3.2	Memoria	SSD	Fuerza
NANO6F	Soporte Intel ^6to Skylake Celeron 3855U y núcleo i3、i5、i7	apoyo	1	2	5	2	1*NB DDR4 MÁXIMO 32 GB	1M.2 1SATA3.0 1*MSATA (opcional)	12V~19V
NANO6F	Soporte Intel ^6to Skylake Celeron 3855U y núcleo i3、i5、i7	apoyo	2	2	3	2
NANO7F	Soporte Intel ^7º Kaby Lake Celeron 3865U y Core i3、i5、i7	apoyo	1	2	5	2
NANO7F	Soporte Intel ^7º Kaby Lake Celeron 3865U y Core i3、i5、i7	apoyo	2	2	3	2
*La placa base admite 7USB de forma predeterminada; Se puede cambiar para admitir 8USB*

>> información de la CPU

Especificación de CPU	de CPU marca	modelo de CPU	Frecuencia dominante	frecuencia turbo	de la CPU Consumo de energía	Consumo de energía a carga completa aproximadamente (W)
6 generación	Celeron	3855U	2 núcleos 1,6G		15W	35W
6 generación	Celeron	3955U	2 núcleos 2.0G		15W	35W
6 generación I3	Centro	6006U	2 núcleos 2.0G		15W	35W
		6100U	2 núcleos 2,3G		15W	35W
		6157U	2 núcleos 2,4G		28W	50W
		6167U	2 núcleos 2,7G		28W	50W
6 generación I5	Centro	6200U	2 núcleos 2,3G	2,8G	15W	35W
		6260U	2 núcleos 1,8G	2,9G	15W	35W
		6267U	2 núcleos 2,9G	3.3G	28W	50W
		6287U	2 núcleos 3.1G	3,5G	28W	50W
		6300U	2 núcleos 2,4G	3.0G	15W	35W
		6360U	2 núcleos 2.0G	3.1G	15W	35W
6 generación I7	Centro	6500U	2 núcleos 2,5G	3.1G	15W	35W
		6560U	2 núcleos 2,2G	3,2G	15W	35W
		6567U	2 núcleos 3.3G	3,6G	28W	50W
		6600U	2 núcleos 2,6G	3,4G	15W	35W
		6650U	2 núcleos 2,2G	3,4G	15W	35W
		6660U	2 núcleos 2,4G	3,4G	15W	35W
7 generación	Celeron	3865U	2 núcleos 1,8G		15W	35W
7 generación	Celeron	3965U	2 núcleos 2,2G		15W	35W
7 generación I3	Centro	7020U	2 núcleos 2,3G		15W	35W
		7100U	2 núcleos 2,4G		15W	35W
		7130U	2 núcleos 2,7G		15W	35W
7 generación I5	Centro	7200U	2 núcleos 2,5G	3.1G	15W	35W
		7260U	2 núcleos 2,2G	3,4G	15W	35W
		7267U	2 núcleos 3.1G	3,5G	28W	50W
		7287U	2 núcleos 3.3G	3,7G	28W	50W
		7300U	2 núcleos 2,6G	3,5G	15W	35W
		7360U	2 núcleos 2,3G	3,6G	15W	35W
7 generación I7	Centro	7500U	2 núcleos 2,7G	3,5G	15W	35W
		7560U	2 núcleos 2,4G	3,8G	15W	35W
		7567U	2 núcleos 3,5G	4.0G	28W	50W
		7600U	2 núcleos 2,8G	3,9G	15W	35W
		7660U	2 núcleos 2,5G	4.0G	15W	35W

>> Especificaciones del producto

Tamaño	120 mm (largo) x 120 mm (ancho) x 36 mm (alto)
UPC	NANO6F	Compatible con 3855U, 3955U y Skylake i3, i5, i7
	NANO7F	Soporte 3865U、3965U及Kabylake i3、i5、i7
conjunto de chips	Chip único integrado en la CPU
fuente de alimentación	1DC_IN Convertible 1ATX(4 pines)	El diámetro interior del cabezal de CC es de 2,5 mm y admite una fuente de alimentación de voltaje amplio de 12 V ~ 19 V. El consumo de energía de carga completa de la placa base es de aproximadamente 40 W. Se recomienda una fuente de alimentación de 12V5A o superior.
	La interfaz DC y ATX son opcionales. ，La placa base admite el puerto DC de forma predeterminada.
RAM	1 x ranura DDR4 SODIMM, compatible con memoria de 2133/2400 MHZ, bajo voltaje de 1,2 V y máximo de 32 GB
Función de visualización	NANO6F	Controlador de gráficos Intel® HD510/520 integrado	Admite pantalla única, copia de pantalla doble/triple pantalla, extensión de pantalla doble/triple, pantalla única DOS
	NANO7F	Controlador de gráficos Intel® HD610/620 integrado
	1 puerto VGA DB15.	Resolución de soporte 1920*1080@60Hz
	1 * pin VGA_OUT	Resolución de soporte 19201080@60Hz (12 pines, 112 pines, 2,0 mm)
	1*puerto HDMI 1.4	Soporta 4k resolución 4096/3840*2160@30Hz
	1 pin LVDS/EDP.	Resolución de soporte 19201080@60Hz (30 pines, 215 pines, 2,0 mm)
	1 * pin EDP_PWR	LVDS/EDP Pin de control de voltaje (6 pines, 2*3 pines, 2,0 mm)
	1 * pin INVERTIDO	LVDS/EDP Pin de control de retroiluminación (6 pines, 1*6 pines, 2,0 mm)
	La placa base admite LVDS de forma predeterminada, se puede cambiar para que admita EDP, pines compartidos, EDP admite 4K
Funciones de red	1/2*puerto LAN	Admite opciones de red única y red dual. Admite activación de red y arranque sin disco PXE. Red única 8111H, red dual 8111H+8111H
	1 * puerto mini-PCIE	Admite WIFI/3G/4G/ Bluetooth, admite MSATA opcional
Función de disco duro	1*puerto SATA1	Interfaz de disco duro estándar SATA3.0, velocidad máxima de transferencia de 6,0 Gbps
	1 * pin SATA_PWR	El pin de fuente de alimentación del disco duro puede suministrar 5 V o 12 V (4 pines, 1*4 pines, 2,54 mm)
	1 * puerto NGFF	Admite discos duros con puerto Key-M M.2 2280/2242. SATA se utiliza de forma predeterminada. PCIE (NVME) es opcional
Función de sonido	Soporte predeterminado Decodificador de audio digital Realtek ALC662/897 HD, controlador de audio de alta fidelidad de 6 canales, tarjeta de sonido USB no intercambiable
	1*puerto LIN_OUT	Salida de audio compatible (verde)
	1*puerto MIC_IN	Admite entrada de micrófono (rojo)
	1 * pin INT_SPK	El amplificador admite salida de doble canal de altavoz de 8 ohmios y 5 vatios (4 pines, 1*4 pines, 2,0 mm)
Función USB	2 * puerto USB3.2	Interfaz USB3.2 Gen1 estándar trasera, la banda ancha de transmisión máxima es de 5 Gbps
	2 * puerto USB2.0	La interfaz USB2.0 estándar trasera, la banda ancha de transmisión máxima de 480Mbps
	1 * F_USB1 pin	Pines USB2.0 frontales, un conjunto de 2 * USB2.0 (9 pines, 2 * 5 pines, 2,0 mm)
	1 pin F_USB2.	Pines USB2.0 frontales, un conjunto de 2 * USB2.0 (9 pines, 2 * 5 pines, 2,0 mm)
	Por defecto, el pin 2/4/6/8/10 de F_USB2 no tiene señal
Función de interruptor	1 * pin F_PANEL	Interruptor, indicador de encendido, indicador de disco duro, pin de reinicio (9 pines, 2*5 pines, 2,0 mm)
	1 * clavija AUTO_SW	Admite control de hardware para encender y encender (3 pines, 1 * 3 pines, 2,0 mm)
	1*botón PWR_SW	Botón de cambio
Otras E/S	1 pin COM1.	Puerto serie, RS232, RS422 o RS485 opcional (9 pines, 2*5 pines, 2,0 mm)
	1 * pin COM2	Puerto serie, compatible con RS232 estándar (9 pines, 2*5 pines, 2,0 mm)
	1 pin JPCOM1.	Control COM1 pin 9 voltaje 0V/5V/12V Opcional (6 pines, 2*3 pines, 2,0 mm)
	1 pin JPCOM2.	Control COM2 pin 9 voltaje 0V/5V/12V Opcional (6 pines, 2*3 pines, 2,0 mm)
	1 * ranura para tarjeta SIM	Admite tarjeta SIM, se requiere tarjeta SIM para 3G/4G
	1 * pin CLR_CMOS	Pines de reinicio y descarga de la placa base (2 pines, 1 * 2 pines, 2,54 mm)
	1 * pasador de ventilador	Pines del ventilador de la CPU Admite control de temperatura (4 pines, 1 * 4 pines, 1,25 mm)
	1 * pin J_GPIO	Pines de control GPIO (10 pines, 2*5 pines, 2,0 mm)
Entorno operativo	Temperatura de funcionamiento: -10 ℃ ~ 60 ℃; Humedad de funcionamiento: 5%~95% de humedad relativa, sin condensación
BIOS	AMI BIOS, admite encendido, inicio temporizado, encendido y apagado remoto, identificación inteligente de dispositivos
perro guardián	Programación de vigilancia, función de reinicio de hardware compatible (nivel 256, 0 ~ 255 segundos)
Sistema operativo	Compatible con Windows 10, Windows 8, Windows 7, Linux, etc.

>> Preguntas frecuentes

P1: ¿Cuál es la principal diferencia entre los modelos NANO6F y NANO7F?

R: El NANO6F es compatible de forma nativa con los procesadores Intel® de 6.ª generación (Skylake), mientras que el NANO7F es compatible con los procesadores Intel® de 7.ª generación (Kaby Lake).

P2: ¿Puedo usar SSD NVMe en esta placa base?

R: Sí. La ranura M.2 Key-M tiene por defecto el protocolo SATA, pero se puede modificar de fábrica o configurar por hardware para admitir protocolos NVMe (PCIe).

P3: ¿Qué unidad de fuente de alimentación (PSU) se recomienda para un funcionamiento estable?

R: Recomendamos utilizar un adaptador de corriente CC de 12 V/5 A o superior (conector de 5,5 x 2,5 mm) con un consumo de carga completa que promedia entre 35 W y 50 W, dependiendo de la CPU instalada.
