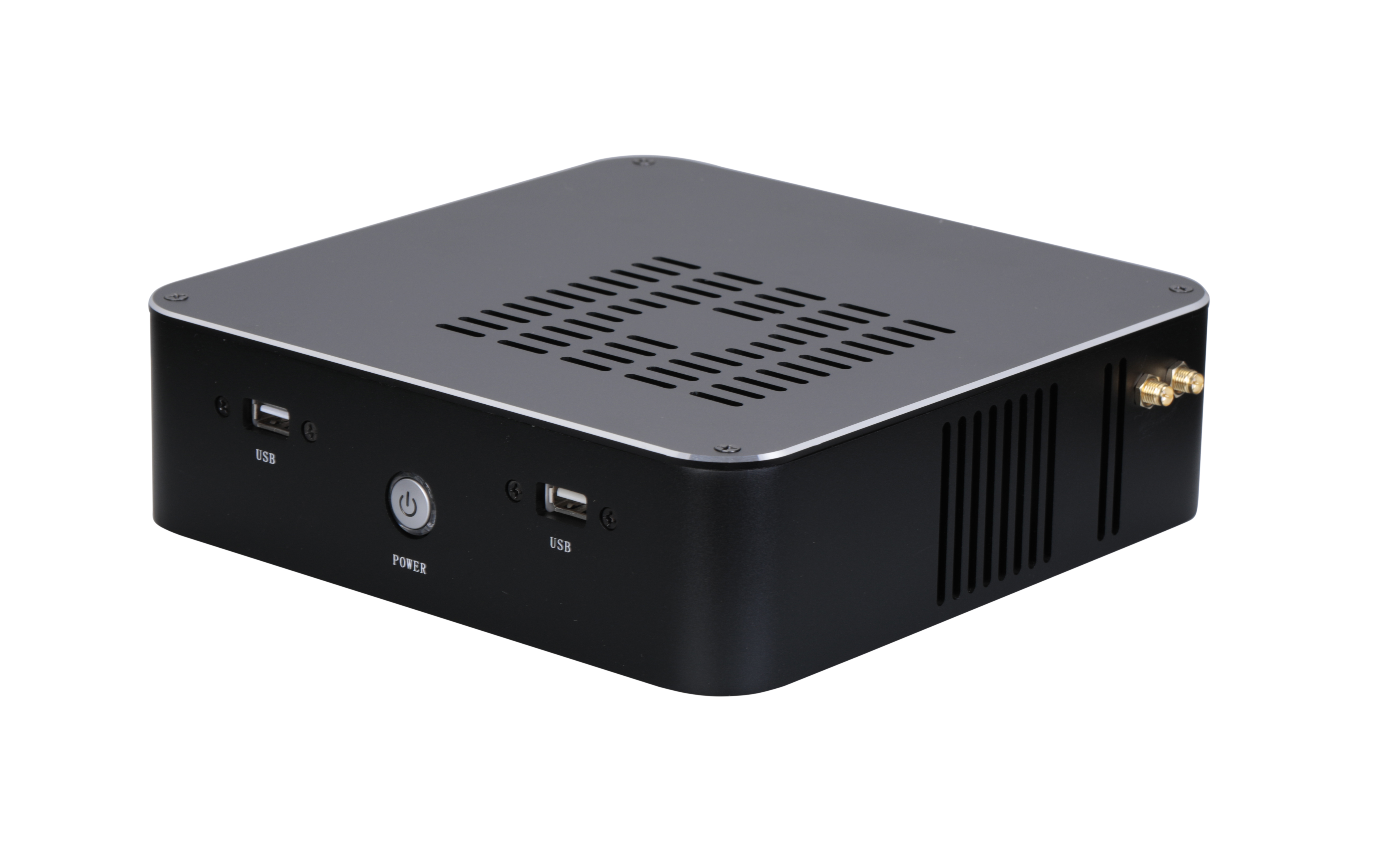

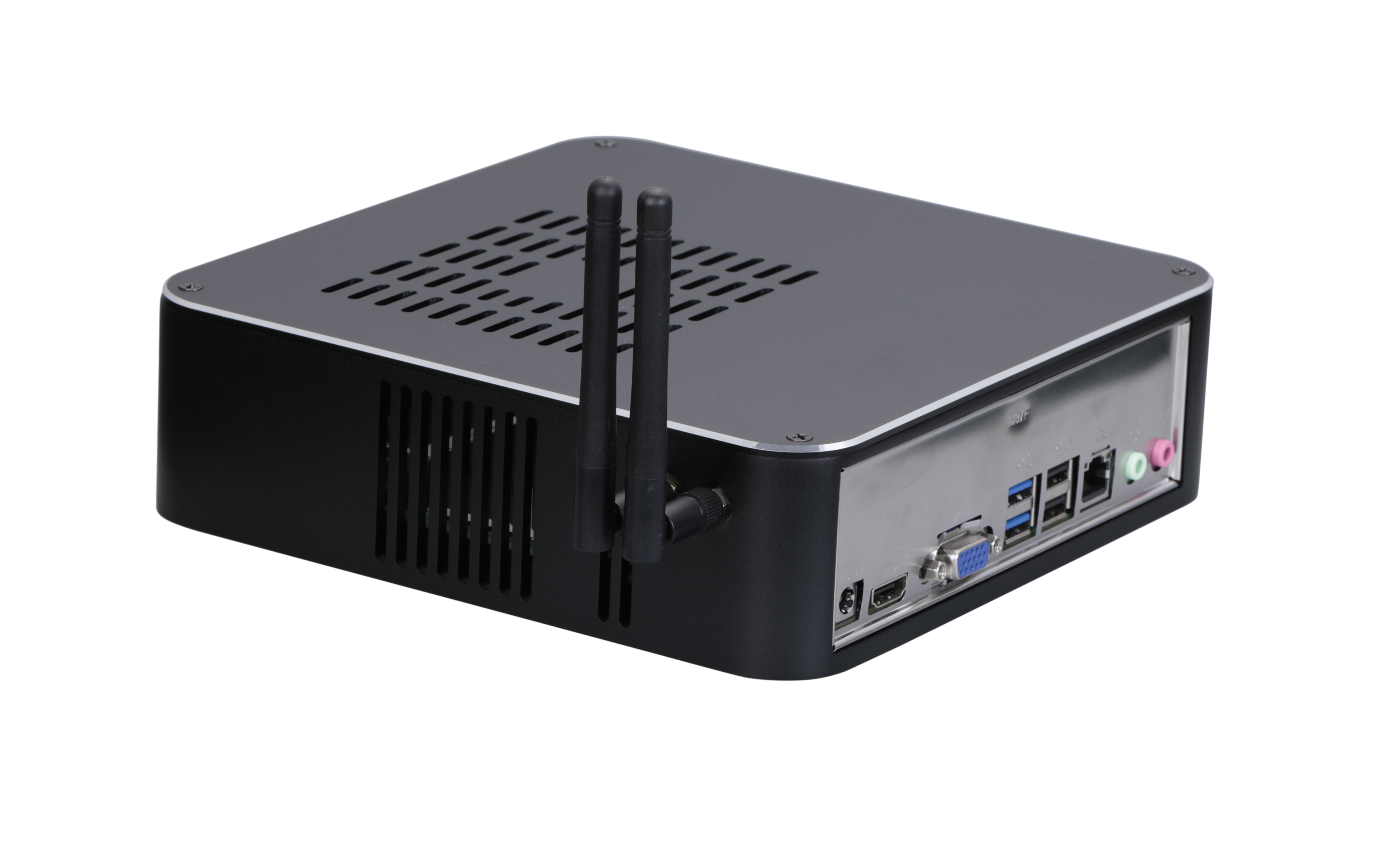

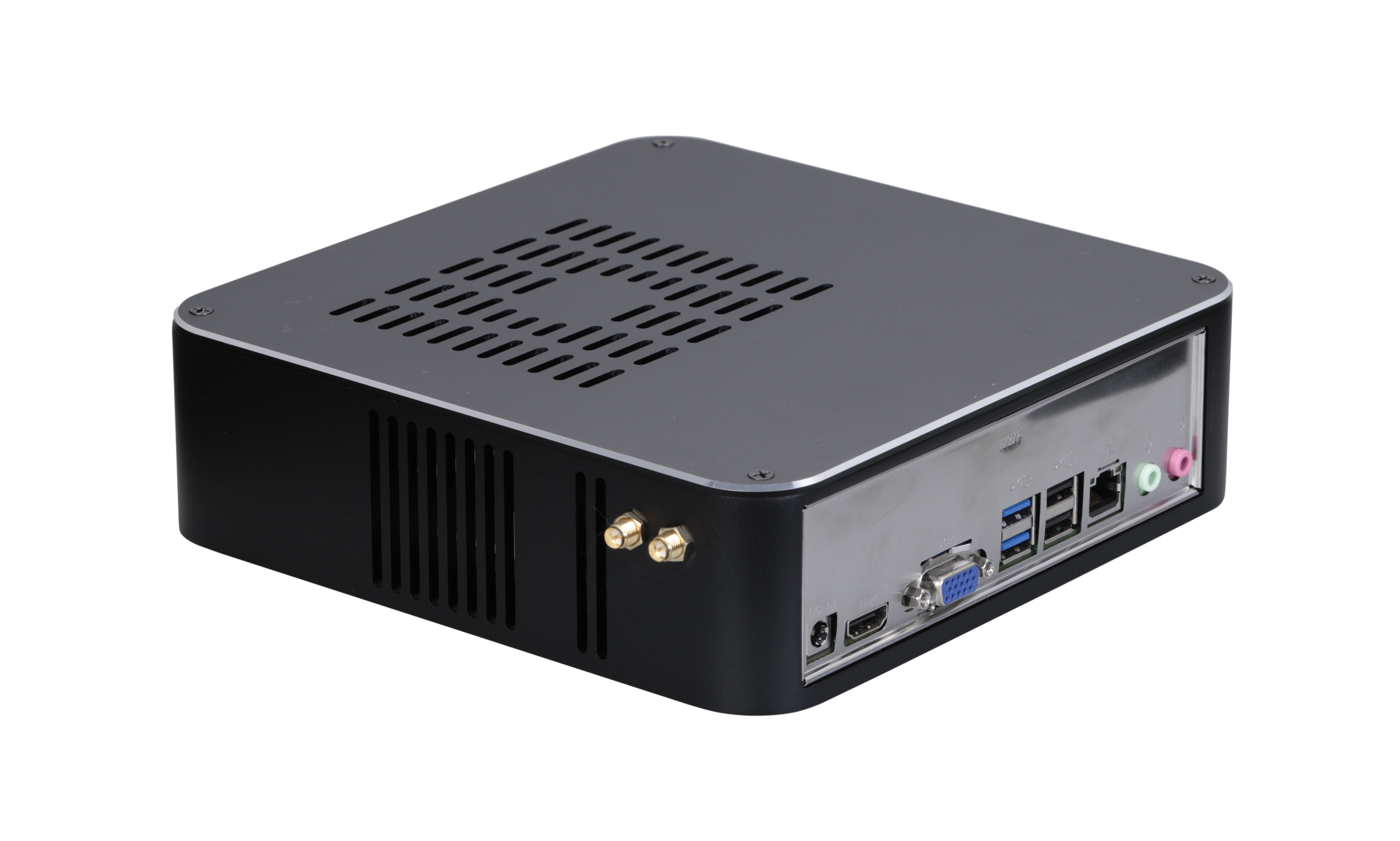

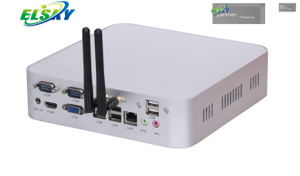

HD4009-QM14U
Modelo |
HD4009 |
|
Placa-mãe |
QM14U |
|
tamanho do host |

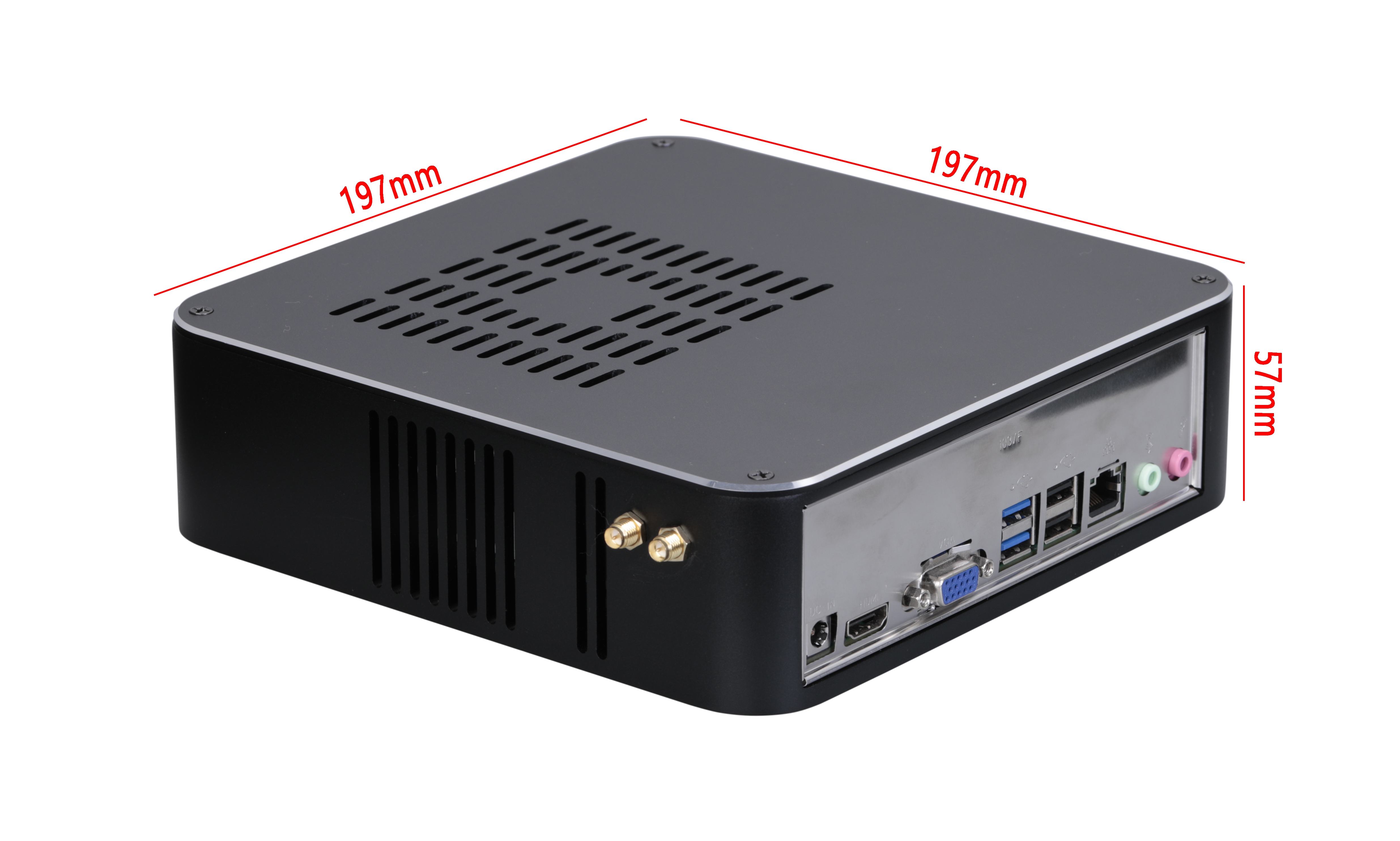

197mm*197mm*57mm |
|

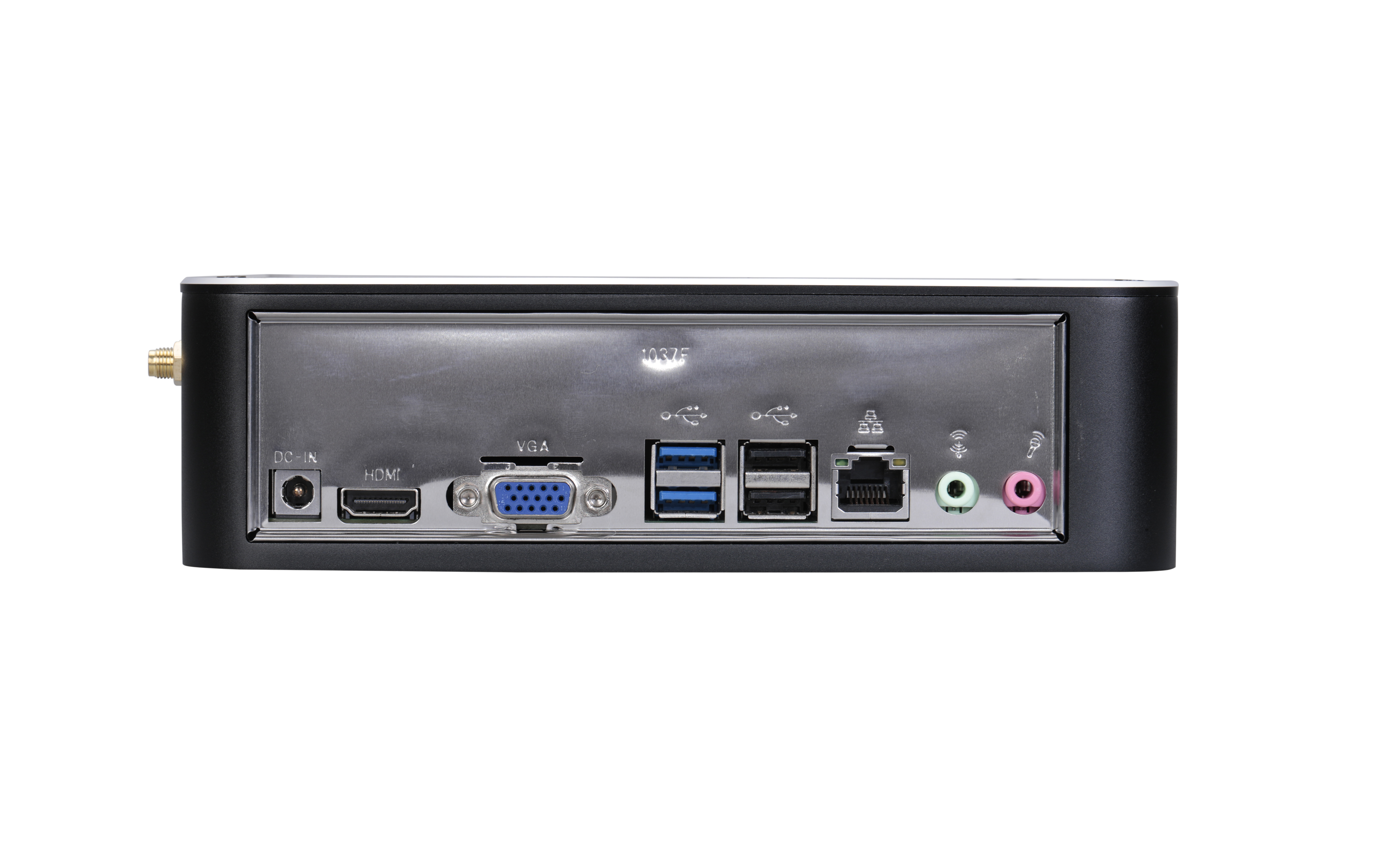

I/O: 2COM 2LAN 6USB 1HDMI 1VGA 1*DC 12V 1*Line-Out, 1*Mic-in, furos wifi, botão liga/desliga. |
||
Especificações da placa-mãe |
||
Tamanho |
170 mm (L) * 170 mm (L) * 21 mm (A) (sem espessura do ventilador) |
|
CPU |
QM14U |
Suporte Intel CPU da série Meteor Lake 14ª geração Ultra 5, Ultra 7, Ultra 9 U/H |
Fonte de energia |
1*DC_IN |
O diâmetro interno da cabeça DC é 2,5 MM e suporta 12V/19V O consumo máximo de energia da CPU da série U é de 57W e é recomendado o uso de 12V 7A ou 19V5A; O consumo máximo de energia de frequência central da CPU da série H é 115W, é recomendado usar 12V 10A ou 19V 6,3A acima da fonte de alimentação; |
1 * DC_ATX (4 pinos) |
||
Memória |
2 * slot SODIMM |
Memória NB-DDR5, suporta memória 4800/5600MT/s, até 96GB |
Internet função |
1/2* porta RJ45_LAN |
Rede única: o suporte padrão da placa de rede gigabit Intel I219V; Rede dupla: suporta placa de rede Intel I219V + Realtek 8111H Gigabit; Suporte para ativação de rede, função PXE; |
1 * porta M.2-WIFI |
Sinal PCIE 4.0, suporte para interface Key-E M.2 2230 módulo WiFi/Bluetooth |
|
1 * porta M.2-4G/5G |
Suporta o módulo M.2 5G (3052/3042) da interface Key-B ou o módulo M.2 4G (3042) |
|
Mostrar função |
Placa gráfica de supercore Intel Graphics/Intel Arc integrada Suporta display único, replicação de desenvolvimento duplo/três/quatro, extensão de desenvolvimento duplo/três/quatro, display duplo SHELL; |
|
1 * porta HDMI2.0 |
Suporte para resolução 4K 4096/3840*2160@60Hz |
|
1 * pino HDMI_CON |
Suporte para resolução 4K 4096/3840*2160@60Hz (16 pinos, 2*8 pinos, 2,0 mm) |
|
1 * porta VGA DB15 |
Resolução de suporte 1920*1080@60 Hz |
|
1 * porta DP (opcional) |
Suporte para DP++, com resolução 4K 4096/3840*2160@60Hz |
|
Interface VGA pode suportar interface DP |
||
1 * pino LVDS1/EDP2 |
Suporte LVDS1 2K60Hz; suporte EDP2 4K60Hz (30 pinos, 2 * 15 pinos, 2,0 mm) |
|
1 * pino EDP1 |
Com a linha de tela EDP-C, suporte para resolução 4K 4096/3840 * 2160 @ 60 Hz (30 pinos, 2 * 15 pinos, 2,0 mm) |
|
1 * pino LVDS_PWR1 |
Pino de controle de tensão operacional LVDS1 / EDP2 (6 pinos, 2 * 3 pinos, 2,0 mm) |
|
1 * pino EDP_PWR |
O pino de controle de tensão operacional EDP 1 (6 pinos, 2 * 3 pinos, 2,0 mm) |
|
1 * pino INVERTER |
O pino de controle de luz de fundo LVDS (6 pinos, 1 * 6 pinos, 2,0 mm) |
|
Suporte padrão LVDS 1, suporte opcional EDP 2, pinos comuns, com linha de tela EDP-B |
||
USB função |
2 * porta USB3.2 |
A interface USB3.2 Gen1 padrão traseira, a banda larga de transmissão máxima de 5 Gbps |
2 * porta USB2.0 |
A interface USB 2.0 padrão traseira, a banda larga de transmissão máxima de 480Mbps |
|
1 * pino F_USB3_A |
Pino USB3.2 frontal, um grupo tem 2 * USB3.2 (19 pinos, 2 * 10 pinos, 2,0 mm) |
|
1 * pino F_USB1 |
Pino USB2.0 frontal, um grupo tem 2 * USB2.0 (9 pinos, 2 * 5 pinos, 2,54 mm) |
|
1 * pino F_USB2 |
Pino USB2.0 frontal, um grupo tem 2 * USB2.0 (9 pinos, 2 * 5 pinos, 2,54 mm) |
|
Som função |
Decodificador de áudio digital Realtek ALC897 HD integrado, controlador de áudio de alta fidelidade de 6 canais; |
|
1* porta LINE_OUT |
Suporte para saída de áudio (verde) |
|
1 * porta MIC_IN |
Suporte para entrada de microfone (vermelho) |
|
1 * pino INT_SPK |
O amplificador de potência suporta saída de canal duplo de 8 ohm 5 watts Alto-falantes (4 pinos, 1 * 4 pinos, 2,0 mm) |
|
1 * pino F_AUDIO |
Inserção de áudio padrão (9 pinos, 2 * 5 pinos, 2,54 mm) |
|
Duro Disco Função |
1 * porta M.2-SATA/PCIE |
Suporta sinal PCIE 4.0, suporta interface Key-M M.2 2280 disco rígido e suporta protocolo NVME e SATA por padrão |
1 * porta SATA1 |
Interface de disco rígido SATA padrão, com suporte para SATA 3.0 |
|
1 * pino SATA_PWR |
Pino de fonte de alimentação do disco rígido, cabo de alimentação 5V, 12V (4 pinos, 1 * 4 pinos, 2,54 mm) |
|
Trocar função |
1 * pino F_PANEL |
Interruptor, luz de alimentação, luz do disco rígido, pino de reinicialização (9 pinos, 2 * 5 pinos, 2,54 mm) |
1 * pino AUTO_SW |
Pino de inicialização de inicialização de controle de hardware (3 pinos, 1 * 3 pinos, 2,0 mm) |
|
Outras E/S |
1 * pino COM1 |
Suporte para padrão RS232/RS422/RS485 opcional (configurações de BIOS) (9 pinos, 2 * 5 pinos, 2,54 mm) |
1 * pino COM2 |
Apenas o padrão RS232 é suportado (9 pinos, 2 * 5 pinos, 2,54 mm) |
|
1 * COM3 ~ 6 pinos |
Apenas o padrão RS232 é suportado (39 pinos, 2 * 20 pinos, 2,0 mm) |
|
1 * pino JCOM1 |
Conjunto de pés COM19th 0V/5V/12V (6 pinos, 2 * 3 pinos, 2,0 mm) |
|
1 * slot MSIM1 |
Cartão SIM compatível, cartão SIM necessário para 5G/4G |
|
1 * pino CLR_CMOS |
Folga zero da placa-mãe, pino do plugue de descarga (3 pinos, 1 * 3 pinos, 2,0 mm) |
|
1 * pino CPU_FAN |
Pino do ventilador da CPU, suporte para controle de temperatura (4 pinos, 1 * 4 pinos, 1,25 mm) |
|
1 * pino SYS_FAN |
O pino do ventilador do sistema não suporta controle de temperatura em velocidade máxima (3 pinos, 1 * 3 pinos, 2,54 mm) |
|
1 * pino J_GPIO |
Pino de controle GPIO (10 pinos, 2 * 5 pinos, 2,0 mm) |
|
Operando ambiente |
Temperatura de trabalho : -10 ℃ ~ 60 ℃; Umidade de trabalho : 5% ~ 95% de umidade relativa, sem condensação |
|
BIOS |
AMI BIOS, suporta inicialização inicializada, inicialização programada, máquina de comutação remota inteligente identificação |
|
Cachorro de guarda |
Programação Watchdog, suporte à função de redefinição de hardware (256 níveis, 0 ~ 255 segundos ) |
|
Operando sistema |
Suporta Windows 11, Windows 10, LINUX etc. |
|
