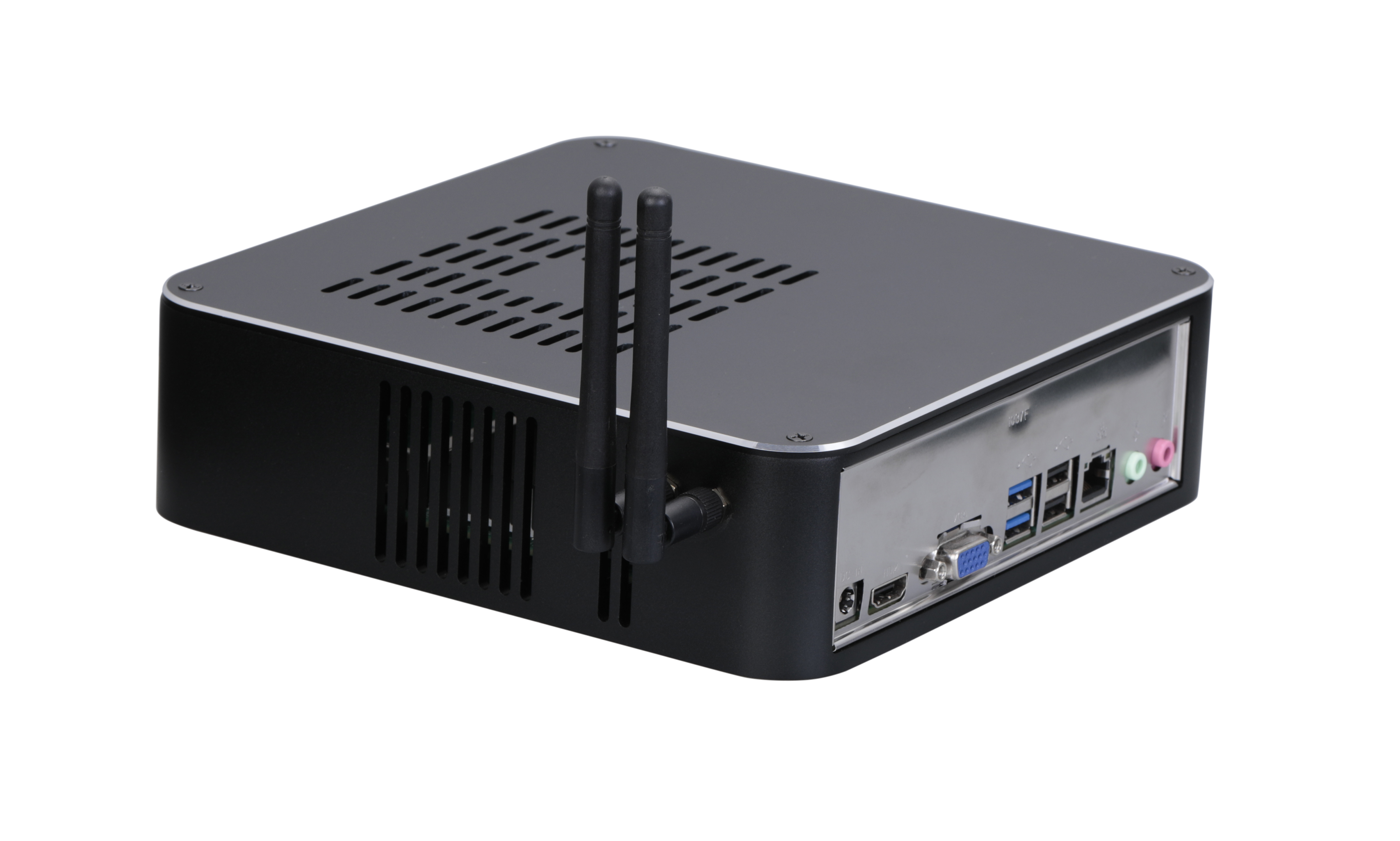

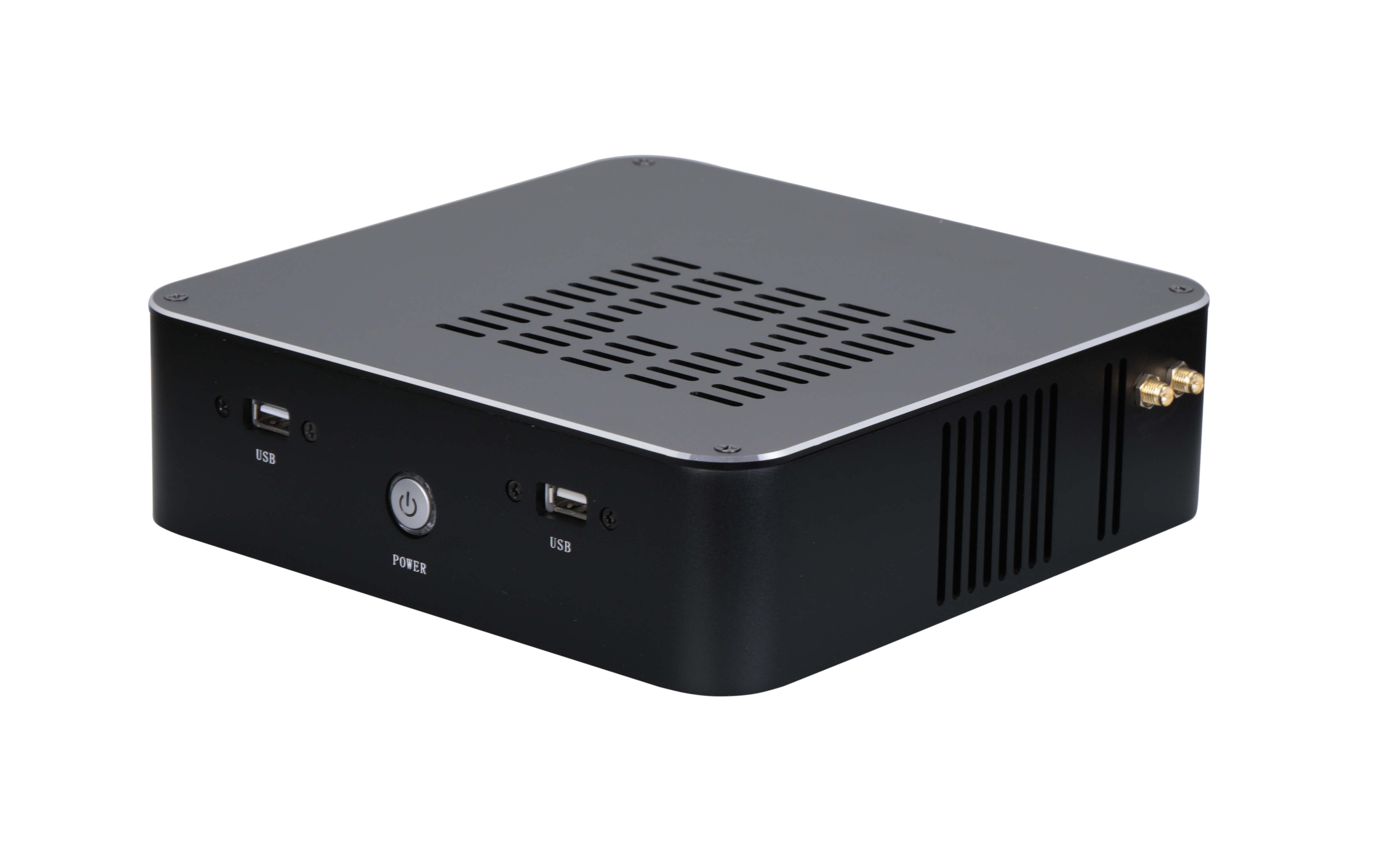

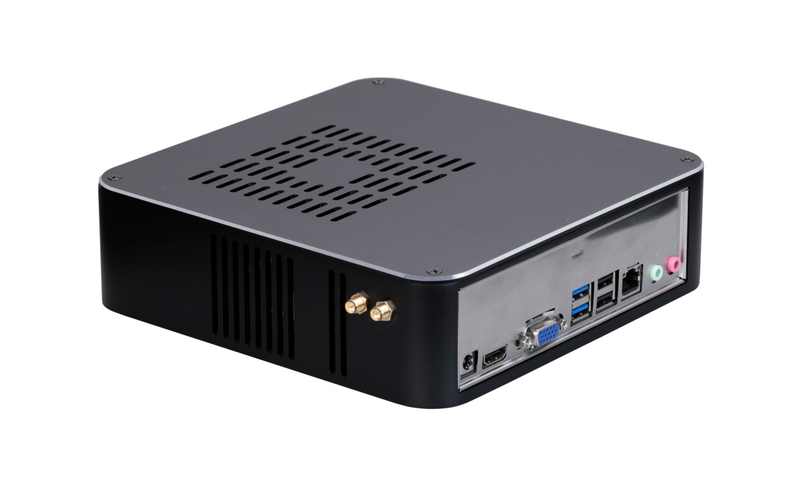

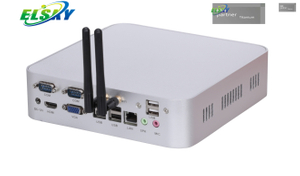

Modèle |
HD4009 |
Carte mère |
QM14U |

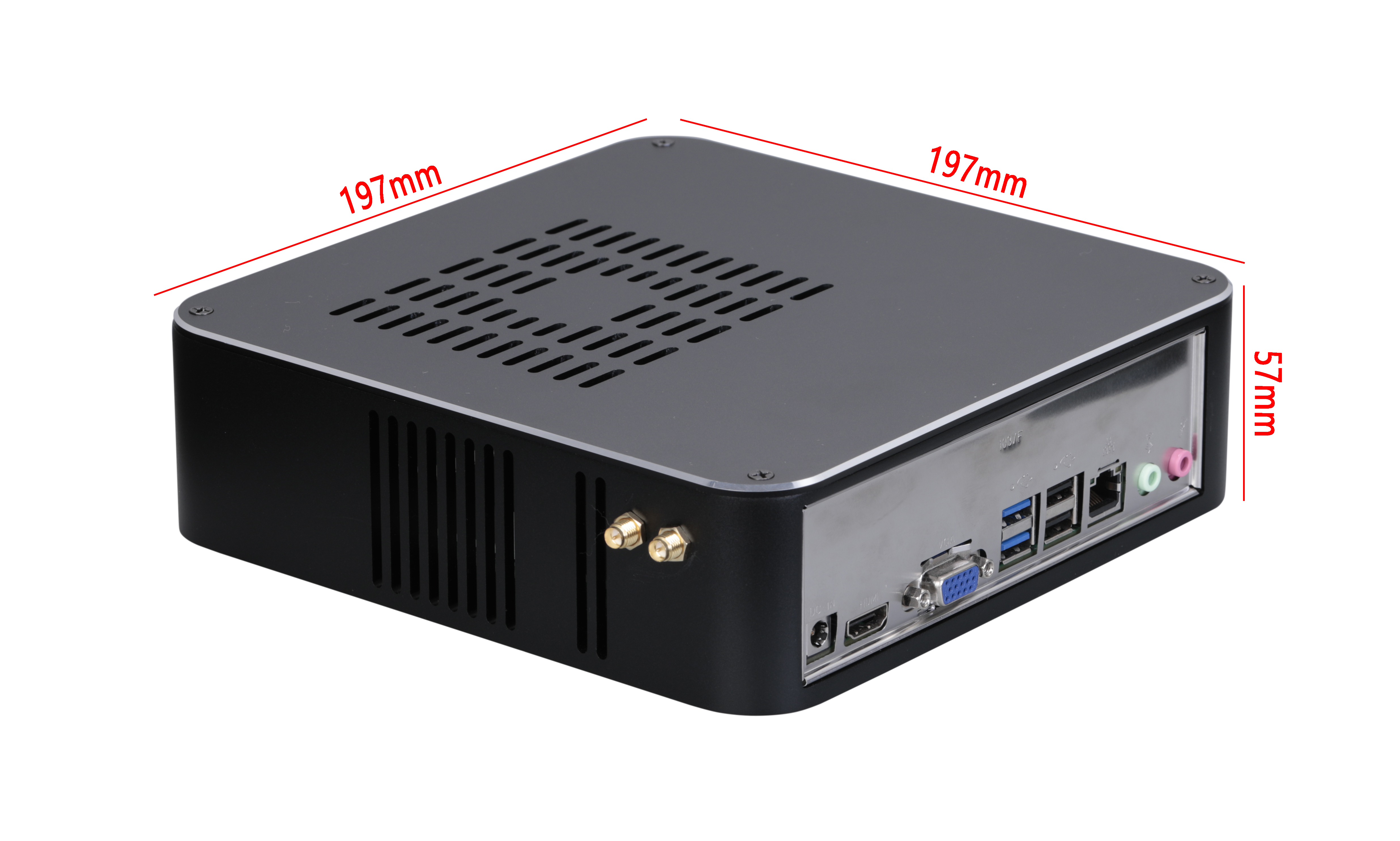

taille de l'hôte |
197mm*197mm*57mm |

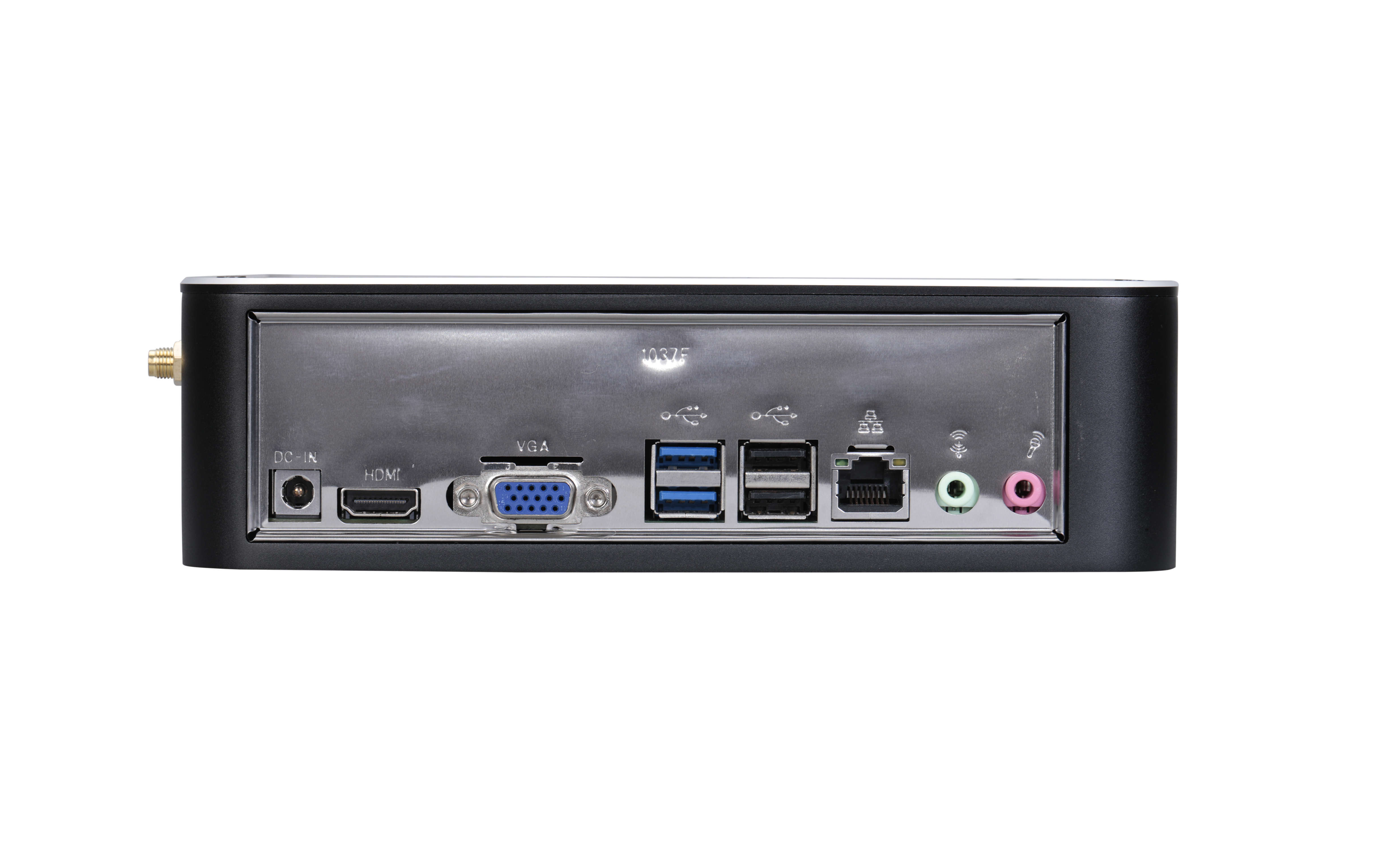

E/S : 2COM 2LAN 6USB 1HDMI 1VGA 1*DC 12V 1*Line-Out, 1*Mic-in, trous wifi, bouton d'alimentation. |
Spécifications de la carte mère |
Taille |
170 mm (L) * 170 mm (L) * 21 mm (H) (pas d'épaisseur de ventilateur) |
Processeur |
QM14U |
Prise en charge d'Intel Processeur Meteor Lake série Ultra 5, Ultra 7, Ultra 9 U/H de 14e génération |
Alimentation |
1*DC_IN |
Le diamètre intérieur de la tête DC est de 2,5 mm et prend en charge 12 V/19 V. La consommation électrique maximale du processeur de la série U est de 57 W et il est recommandé d'utiliser 12 V 7 A ou 19 V 5 A ; La consommation électrique maximale de la fréquence de base du processeur de la série H est de 115 W, il est recommandé d'utiliser 12 V 10 A ou 19 V 6,3 A au-dessus de l'alimentation ; |
1 * DC_ATX (4 broches) |
Mémoire |
2 * emplacement SODIMM |
Mémoire NB-DDR5, prend en charge la mémoire 4800/5600MT/s, jusqu'à 96 Go |
Internet fonction |
1/2*RJ45_LAN Port |
Réseau unique : prise en charge par défaut de la carte réseau Gigabit Intel I219V ; Double réseau : prend en charge la carte réseau Intel I219V + Realtek 8111H Gigabit ; Prise en charge du réveil réseau, fonction PXE ; |
1 * port M.2-WIFI |
Signal PCIE 4.0, prise en charge du module WiFi/Bluetooth de l'interface Key-E M.2 2230 |
1 * port M.2-4G/5G |
Prend en charge le module M.2 5G (3052/3042) de l'interface Key-B ou le module M.2 4G (3042) |
Afficher fonction |
Carte graphique supercore Intel Graphics/Intel Arc Graphics intégrée Prise en charge de l'affichage simple, de la réplication de développement double/trois/quatre, de l'extension de développement double/trois/quatre, du double affichage SHELL ; |
1 * port HDMI2.0 |
Prise en charge de la résolution 4K 4096/3840*2160@60Hz |
1 * broche HDMI_CON |
Prise en charge de la résolution 4K 4096/3840*2160@60Hz (16 broches, 2*8 broches, 2,0 mm) |
1 * port VGA DB15 |
Résolution de soutien 1920*1080 @ 60 Hz |
1 * port DP (facultatif) |
Prise en charge de DP ++, avec résolution 4K 4096/3840*2160@60Hz |
L'interface VGA peut prendre en charge l'interface DP |
1 * broche LVDS1/EDP2 |
LVDS1 prend en charge 2K60Hz ; EDP2 prend en charge 4K60Hz (30 broches, 2 x 15 broches, 2,0 mm). |
1 * broche EDP1 |
Avec la ligne d'écran EDP-C, prise en charge de la résolution 4K 4096/3840*2160@60Hz (30 broches, 2*15 broches, 2,0 mm) |
1 * broche LVDS_PWR1 |
Broche de contrôle de tension de fonctionnement LVDS1/EDP2 (6 broches, 2*3 broches, 2,0 mm) |
1 * broche EDP_PWR |
La broche de contrôle de tension de fonctionnement EDP 1 (6 broches, 2 x 3 broches, 2,0 mm). |
1 * broche inversée |
La broche de contrôle du rétroéclairage LVDS (6 broches, 1 x 6 broches, 2,0 mm). |
Prise en charge par défaut LVDS 1, prise en charge optionnelle EDP 2, broches communes, avec ligne d'écran EDP-B |
USB fonction |
2 * ports USB3.2 |
L'interface arrière USB3.2 Gen1 standard, le haut débit de transmission maximal de 5 Gbit/s |
2 ports USB 2.0. |
L'interface USB2.0 standard arrière, le haut débit de transmission maximal de 480 Mbps |
1 * broche F_USB3_A |
Broche USB3.2 avant, un groupe a 2 * USB3.2 (19 broches, 2 * 10 broches, 2,0 mm) |
1 * broche F_USB1 |
Broche USB2.0 avant, un groupe a 2 * USB2.0 (9 broches, 2 * 5 broches, 2,54 mm) |
1 * broche F_USB2 |
Broche USB2.0 avant, un groupe a 2 * USB2.0 (9 broches, 2 * 5 broches, 2,54 mm) |
Son fonction |
Décodeur audio numérique Realtek ALC897 HD intégré, contrôleur audio haute fidélité à 6 canaux ; |
1* Port LINE_OUT |
Prise en charge de la sortie audio (vert) |
1 * port MIC_IN |
Prise en charge de l'entrée microphone (rouge) |
1 * broche INT_SPK |
L'amplificateur de puissance prend en charge une sortie double canal de 8 ohms 5 watts Haut-parleurs (4 broches, 1 x 4 broches, 2,0 mm) |
1 * broche F_AUDIO |
Insertion audio standard (9 broches, 2 x 5 broches, 2,54 mm) |
Dur Disque Fonction |
1 * port M.2-SATA/PCIE |
Prend en charge le signal PCIE 4.0, prend en charge l'interface Key-M du disque dur M.2 2280 et prend en charge les protocoles NVME et SATA par défaut |
1 * port SATA1 |
Interface de disque dur SATA standard, avec prise en charge de SATA 3.0 |
1 * broche SATA_PWR |
Broche d'alimentation du disque dur, câble d'alimentation 5 V, 12 V (4 broches, 1 x 4 broches, 2,54 mm). |
Changer fonction |
1 * broche F_PANEL |
Interrupteur, voyant d'alimentation, voyant du disque dur, broche de redémarrage (9 broches, 2 x 5 broches, 2,54 mm) |
1 * broche AUTO_SW |
Broche de démarrage de mise sous tension de contrôle matériel (3 broches, 1*3 broches, 2,0 mm) |
Autres E/S |
1 * broche COM1 |
Prise en charge de la norme RS232/RS422/RS485 en option (paramètres du BIOS) (9 broches, 2*5 broches, 2,54 mm) |
1 * broche COM2 |
Seul le RS232 standard est pris en charge (9 broches, 2 x 5 broches, 2,54 mm). |
1 * COM3 ~ 6 broches |
Seul le RS232 standard est pris en charge (39 broches, 2 x 20 broches, 2,0 mm). |
1 * broche JCOM1 |
COM19ème jeu de pieds 0 V/5 V/12 V (6 broches, 2 x 3 broches, 2,0 mm). |
1 * emplacement MSIM1 |
Carte SIM prise en charge, carte SIM requise pour 5G/4G |
1 * broche CLR_CMOS |
Dégagement nul de la carte mère, broche de prise de décharge (3 broches, 1*3 broches, 2,0 mm) |
1 * broche CPU_FAN |
Broche du ventilateur CPU, prise en charge du contrôle de la température (4 broches, 1 x 4 broches, 1,25 mm). |
1 * broche SYS_FAN |
La broche du ventilateur du système ne prend pas en charge le contrôle de la température à pleine vitesse (3 broches, 1*3 broches, 2,54 mm) |
1 * broche J_GPIO |
Broche de contrôle GPIO (10 broches, 2 x 5 broches, 2,0 mm). |
Fonctionnement environnement |
Température de fonctionnement : -10 ℃ ~ 60 ℃ ; Humidité de travail : 5 % ~ 95 % d'humidité relative, sans condensation |
BIOS |
AMI BIOS, prend en charge le démarrage à la mise sous tension, le démarrage programmé, la machine de commutation à distance intelligente identification |
Chien de garde |
Programmation de surveillance, prise en charge de la fonction de réinitialisation matérielle (256 niveaux, 0 ~ 255 secondes ) |
Fonctionnement système |
Compatible avec Windows 11, Windows 10, LINUX, etc. |
