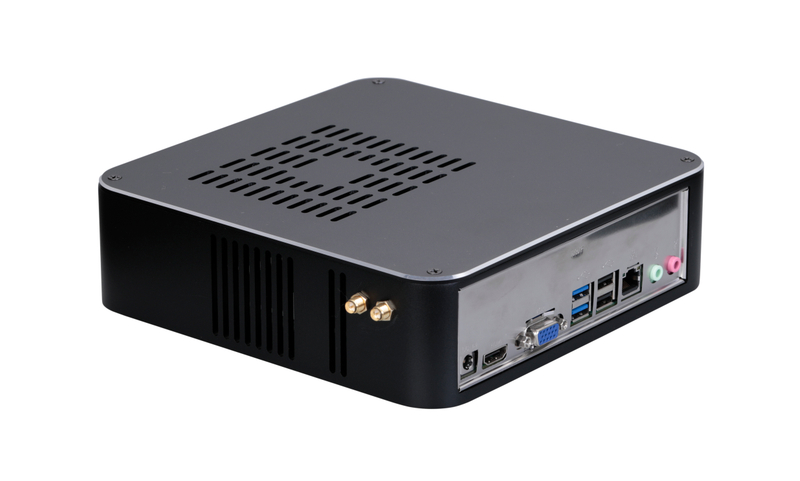

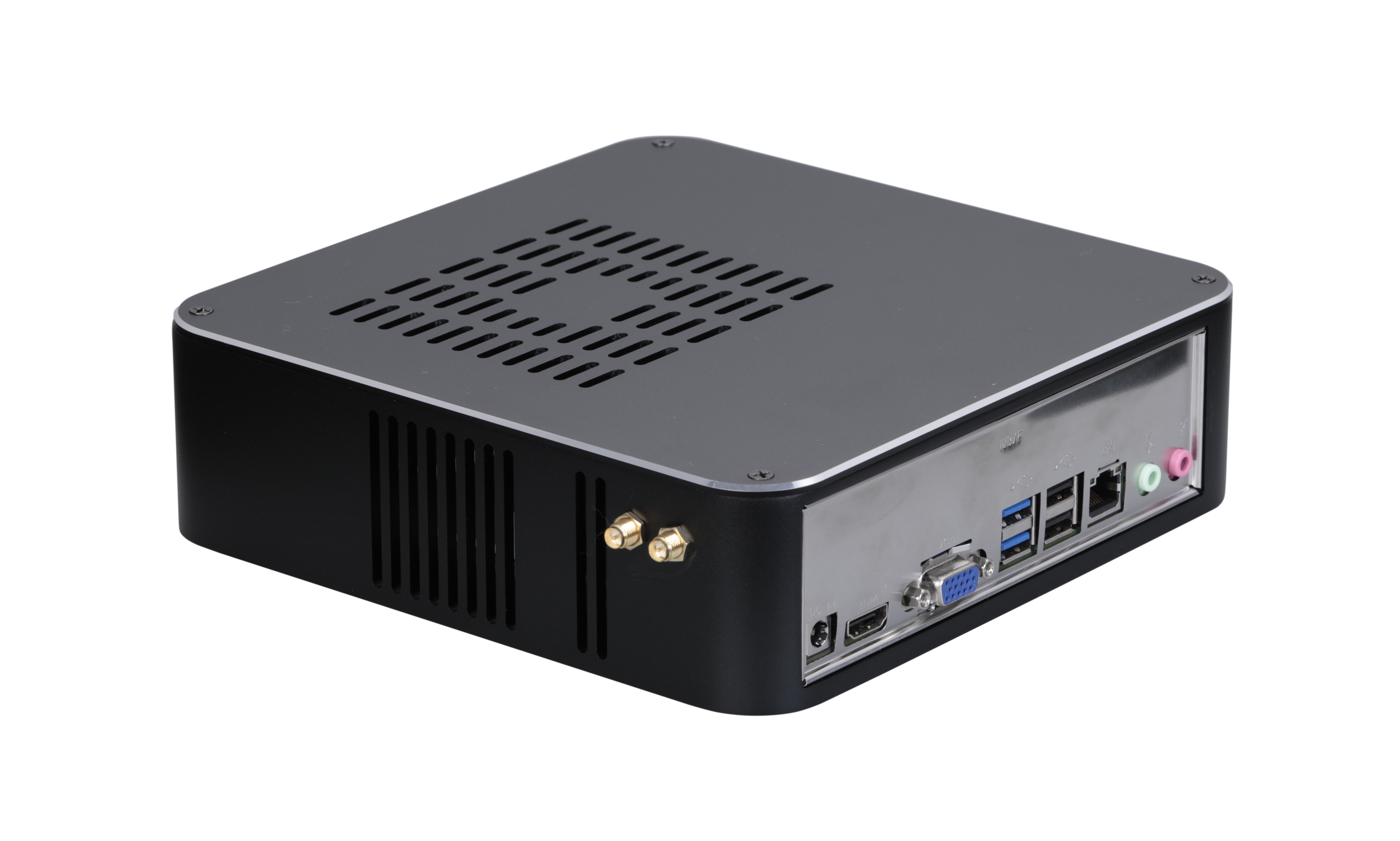

Modelo |
HD4009 |
Placa madre |
QM14U |
tamaño del anfitrión |
197mm*197mm*57mm |
E/S: 2COM 2LAN 6USB 1HDMI 1VGA 1*DC 12V 1*Salida de línea, 1*Entrada de micrófono, orificios wifi, botón de encendido. |
Especificaciones de la placa base |
Tamaño |
170 mm (largo) x 170 mm (ancho) x 21 mm (alto) (sin espesor del ventilador) |
UPC |
QM14U |
Soporte Intel CPU Meteor Lake de 14.a generación serie Ultra 5, Ultra 7, Ultra 9 U/H |
Fuente de alimentación |
1*DC_IN |
El diámetro interior del cabezal de CC es de 2,5 mm y admite 12 V/19 V. El consumo máximo de energía de la CPU de la serie U es de 57 W y se recomienda utilizar 12 V 7 A o 19 V 5 A; El consumo máximo de energía de frecuencia central de la CPU de la serie H es de 115 W, se recomienda utilizar 12 V 10 A o 19 V 6,3 A por encima de la fuente de alimentación; |
1 * DC_ATX (4 pines) |
Memoria |
2 * ranura SODIMM |
Memoria NB-DDR5, admite memoria de 4800/5600MT/s, hasta 96 GB |
Internet función |
1/2* puerto RJ45_LAN |
Red única: soporte predeterminado para la tarjeta de red gigabit Intel I219V; Red dual: compatible con tarjeta de red Intel I219V + Realtek 8111H Gigabit; Admite activación de red, función PXE; |
1 * puerto M.2-WIFI |
Señal PCIE 4.0, soporte para interfaz Key-E M.2 2230 módulo WiFi/Bluetooth |
1 puerto M.2-4G/5G. |
Admite el módulo de interfaz Key-B M.2 5G (3052/3042) o el módulo M.2 4G (3042) |
Mostrar función |
Tarjeta gráfica supernúcleo Intel Graphics/Intel Arc Graphics integrada Admite pantalla única, replicación de desarrollo doble/tres/cuatro, extensión de desarrollo doble/tres/cuatro, pantalla doble SHELL; |
1 * puerto HDMI2.0 |
Soporte para resolución 4K 4096/3840*2160@60Hz |
1 * clavija HDMI_CON |
Compatibilidad con resolución 4K 4096/3840*2160@60Hz (16 pines, 2*8 pines, 2,0 mm) |
1 puerto VGA DB15. |
Resolución de soporte 1920*1080@60 Hz |
1 * puerto DP (opcional) |
Soporte para DP++, con resolución 4K 4096/3840*2160@60Hz |
La interfaz VGA puede admitir la interfaz DP |
1 pin LVDS1/EDP2. |
LVDS1 admite 2K60Hz; EDP2 admite 4K60Hz (30 pines, 2 * 15 pines, 2,0 mm) |
1 pin EDP1. |
Con la línea de pantalla EDP-C, admite resolución 4K 4096/3840*2160@60Hz (30 pines, 2*15 pines, 2,0 mm) |
1 pin LVDS_PWR1. |
Pin de control de voltaje de funcionamiento LVDS1/EDP2 (6 pines, 2*3 pines, 2,0 mm) |
1 * pin EDP_PWR |
El pin de control de voltaje de funcionamiento EDP 1 (6 pines, 2 * 3 pines, 2,0 mm) |
1 * pin INVERTIDO |
El pin de control de retroiluminación LVDS (6 pines, 1*6 pines, 2,0 mm) |
Soporte predeterminado LVDS 1, soporte opcional EDP 2, pines comunes, con línea de pantalla EDP-B |
USB función |
2 * puerto USB3.2 |
La interfaz USB3.2 Gen1 estándar trasera, la banda ancha de transmisión máxima de 5 Gbps |
2 * puerto USB2.0 |
La interfaz USB2.0 estándar trasera, la banda ancha de transmisión máxima de 480Mbps |
1 pin F_USB3_A. |
Pin USB3.2 frontal, un grupo tiene 2 * USB3.2 (19 pines, 2 * 10 pines, 2,0 mm) |
1 * F_USB1 pin |
Pin USB2.0 frontal, un grupo tiene 2*USB2.0 (9 pines, 2*5 pines, 2,54 mm) |
1 pin F_USB2. |
Pin USB2.0 frontal, un grupo tiene 2*USB2.0 (9 pines, 2*5 pines, 2,54 mm) |
Sonido función |
Decodificador de audio digital Realtek ALC897 HD integrado, controlador de audio de alta fidelidad de 6 canales; |
1* puerto LINE_OUT |
Admite salida de audio (verde) |
1* puerto MIC_IN |
Admite entrada de micrófono (rojo) |
1 * pin INT_SPK |
El amplificador de potencia admite salida de doble canal de 8 ohmios y 5 vatios. Altavoces (4 pines, 1*4 pines, 2,0 mm) |
1 * pin F_AUDIO |
Inserto de audio estándar (9 pines, 2*5 pines, 2,54 mm) |
Duro Disco Función |
1*puerto M.2-SATA/PCIE |
Admite señal PCIE 4.0, admite interfaz Key-M, disco duro M.2 2280 y admite protocolo NVME y SATA de forma predeterminada |
1* puerto SATA1 |
Interfaz de disco duro SATA estándar, compatible con SATA 3.0 |
1 * pin SATA_PWR |
Pin de fuente de alimentación del disco duro, cable de alimentación de 5 V, 12 V (4 pines, 1*4 pines, 2,54 mm) |
Cambiar función |
1 * pin F_PANEL |
Interruptor, luz de encendido, luz del disco duro, pin de reinicio (9 pines, 2*5 pines, 2,54 mm) |
1 * clavija AUTO_SW |
Pin de arranque de encendido de control de hardware (3 pines, 1 * 3 pines, 2,0 mm) |
Otras E/S |
1 pin COM1. |
Soporte para estándar RS232/RS422/RS485 opcional (configuración del BIOS) (9 pines, 2*5 pines, 2,54 mm) |
1 * clavija COM2 |
Solo se admite el estándar RS232 (9 pines, 2*5 pines, 2,54 mm) |
1 * COM3 ~ 6 pines |
Solo se admite el estándar RS232 (39 pines, 2*20 pines, 2,0 mm) |
1 pin JCOM1. |
Juego de pies COM19th 0V/5V/12V (6 pines, 2*3 pines, 2,0 mm) |
1 * ranura MSIM1 |
Tarjeta SIM compatible, se requiere tarjeta SIM para 5G/4G |
1 * pin CLR_CMOS |
Espacio libre cero de la placa base, clavija del enchufe de descarga (3 pines, 1 * 3 pines, 2,0 mm) |
1 * pin CPU_FAN |
Pin del ventilador de la CPU, soporte para control de temperatura (4 pines, 1*4 pines, 1,25 mm) |
1 * pin SYS_FAN |
El pasador del ventilador del sistema no admite el control de temperatura a máxima velocidad (3 pines, 1*3 pines, 2,54 mm) |
1 * pin J_GPIO |
Pin de control GPIO (10 pines, 2*5 pines, 2,0 mm) |
Operante ambiente |
Temperatura de trabajo : -10 ℃ ~ 60 ℃; Humedad de trabajo : 5%~95% de humedad relativa, sin condensación |
BIOS |
AMI BIOS, admite arranque de encendido, arranque programado, interruptor remoto inteligente de la máquina identificación |
perro guardián |
Programación de vigilancia, admite función de reinicio de hardware (256 niveles, 0 ~ 255 segundos ) |
Operante sistema |
Compatible con Windows 11, Windows 10, LINUX, etc. |
