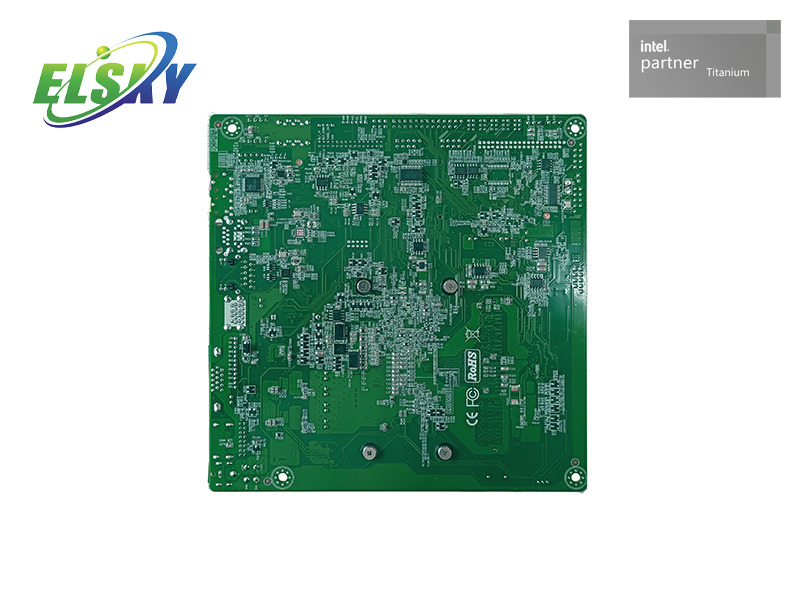

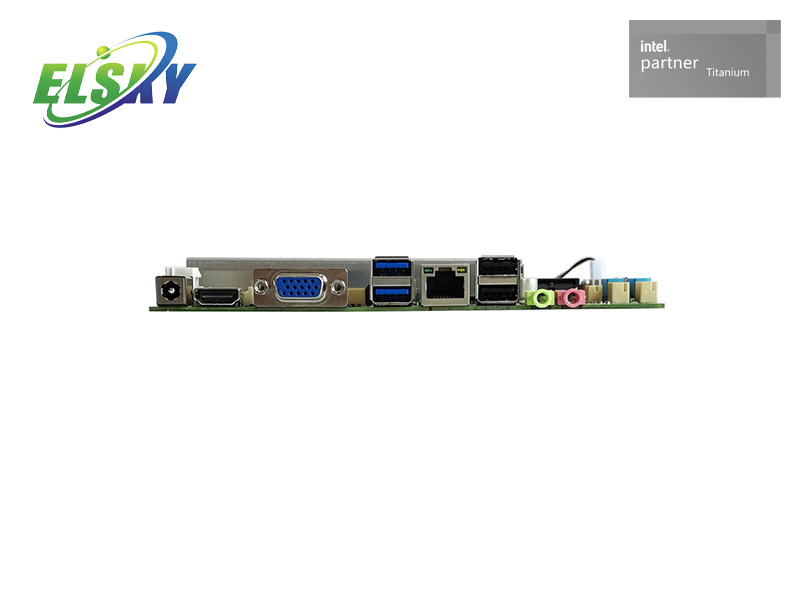

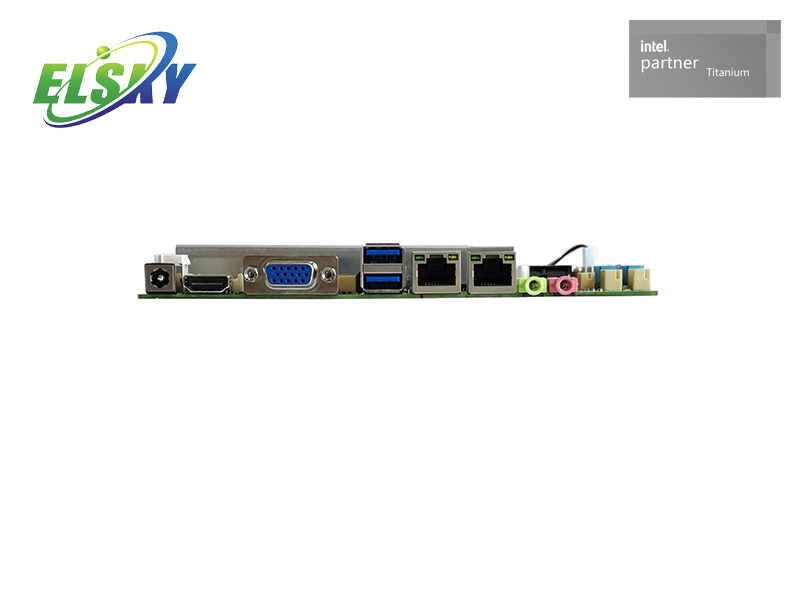

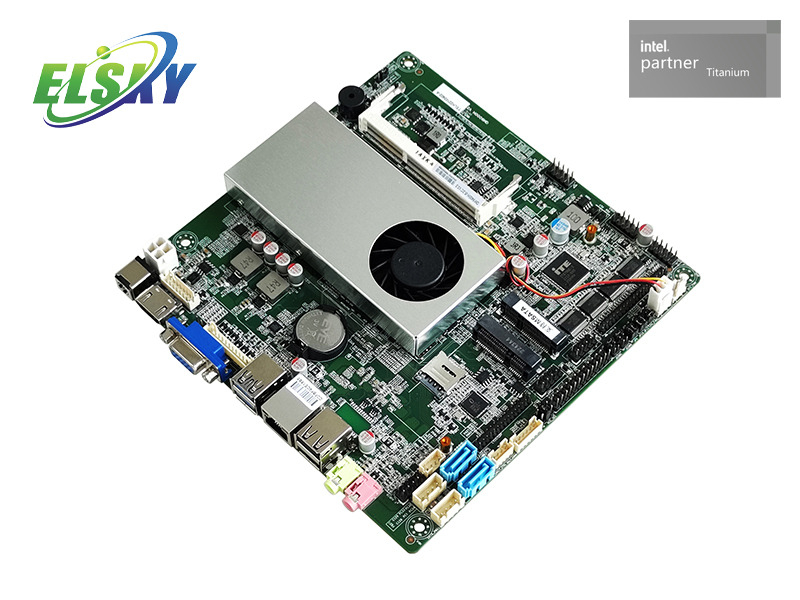

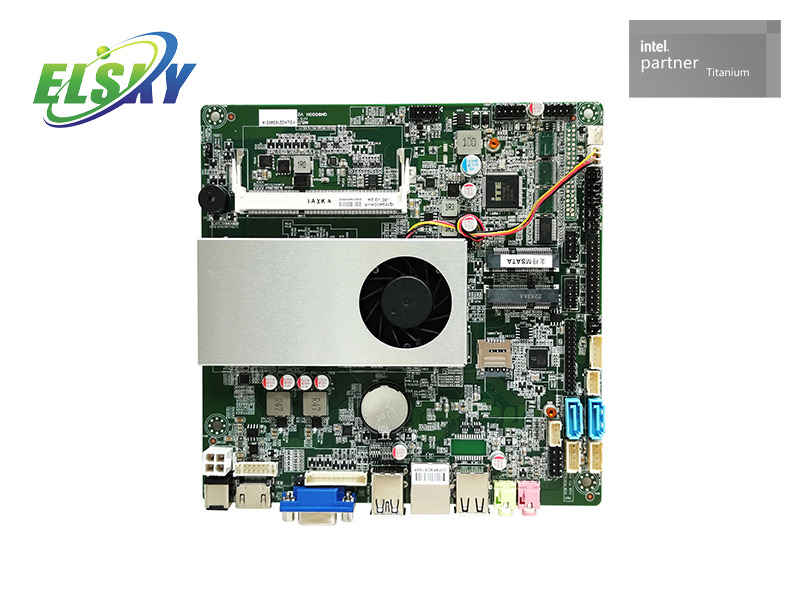

Usine de carte mère en gros Chine QM9400H QM9500H pour l'industrie

Partager avec :

Carte mère Intel Mini-Itx de 4e/5e génération pour l'industrie, offre spéciale

ELSKY propose des cartes mères fiables pour un usage industriel. Ces modèles QM9400H et QM9500H conviennent parfaitement à diverses applications. Ils prennent en charge les processeurs Intel. Vous bénéficiez d'une garantie d'un an.

Performances de base : prend en charge les processeurs Intel Core I3 I5 I7 de 4e et 5e génération ;
Mémoire : 1 * emplacement SODIMM DDR3, jusqu'à 8 Go de RAM à 1 600 MHz ;
Alimentation : entrée 12 V ou 19 V CC, la puissance à pleine charge est d'environ 40 W ;
Capacités d'affichage : carte graphique Intel HD intégrée, prend en charge les interfaces ou broches VGA, HDMI et LVDS/EDP ;
Réseau : ports LAN 1/2*RJ45 en option, choisissez entre des vitesses de 100 M ou Gigabit ;
Extension : 1 * emplacement Mini-PCIE permet des modules WIFI ou 4G.

Disponibilité:

Quantité:



Renseigner Ajouter au panier

Modèle:
QM9400H QM9500H
Marque:
ÉLSKY

Carte mère industrielle à port LAN Gigabit Carte mère Mini-ITX à entrée 12 V/19 V CC Carte mère prise en charge par processeur Intel de 4e génération Caractéristiques de la carte mère ELSKY Industrial Mini-ITX Carte mère Intel de 4e génération Carte mère pour dispositif médical Carte mère industrielle embarquée Carte mère de fabrication intelligente Carte mère PC de bureau fournisseur de carte mère mini itx

Description du produit

Aperçu

Les cartes mères industrielles QM9400H et QM9500H d'ELSKY offrent des fonctionnalités robustes pour diverses applications. Ils offrent des options d’affichage flexibles et une connectivité solide.

Caractéristiques

Les cartes mères industrielles QM9400H et QM9500H d'ELSKY offrent des fonctionnalités robustes pour diverses applications. Ils offrent des options d’affichage flexibles et une connectivité solide.

Entrée d’alimentation : Cette carte mère offre une alimentation polyvalente. Il utilise une prise DC 5,5*2,5 ou un ATX 4 broches. Il accepte une alimentation 12V ou 19V. La pleine charge consomme environ 40 W. Utilisez une alimentation 12V5A ou 19V3A.
Polyvalence d'affichage : connectez les écrans via VGA, HDMI ou LVDS/EDP. Il prend en charge les configurations à affichage simple, double ou triple. Vous pouvez dupliquer ou étendre des écrans. DOS prend également en charge un seul affichage.
Ports COM configurables : choisissez entre 2 ou 6 ports COM. RS232 est standard. COM2 prend également en charge les modes RS422 et RS485. La broche 9 sur COM1 et COM2 peut fournir une alimentation de 0 V, 5 V ou 12 V.
Options réseau : sélectionnez des interfaces LAN simples ou doubles. Des vitesses Gigabit et 100M sont disponibles. Gigabit utilise la puce 8111H. 100M utilise la puce 8106E. L'alimentation PoE n'est pas prise en charge.

Application

Les cartes mères industrielles QM9400H et QM9500H d'ELSKY répondent à de nombreux besoins différents. Ils sont construits pour des environnements difficiles. Leur taille compacte les rend polyvalents.

Systèmes de contrôle industriels : Ces cartes mères sont parfaites pour les utilisations industrielles. Ils supportent des températures élevées. Ils résistent à la poussière et aux vibrations. Utilisez-les dans les PC industriels. Ils travaillent également pour les équipements d'automatisation. Ils sont bons pour une fabrication intelligente.
Solutions embarquées : les cartes mères sont conçues pour des tâches embarquées. Ils consomment peu d’énergie. Leur petite taille est idéale. Pensez aux versions Mini-ITX ou NUC. Ils sont utilisés dans les terminaux intelligents. Vous les trouverez dans l'affichage numérique. Ils alimentent également des appareils médicaux.
Constructions de PC de bureau : Les cartes mères sont disponibles dans des tailles standard comme Mini-ITX. Cela permet de nombreuses utilisations. Ils conviennent aux ordinateurs personnels. Ils fonctionnent également bien pour les configurations de bureau.

Service après-vente

ELSKY fournit un solide support après-vente pour nos cartes mères QM9400H et QM9500H. Nous visons votre satisfaction.

Couverture de la garantie : toutes les cartes mères ELSKY sont accompagnées d'une garantie d'un an. Cela couvre les défauts de matériaux et de fabrication. Nous garantissons la qualité de nos produits.
Support technique : Notre équipe offre un support technique complet. Si vous avez des questions, nous pouvons vous aider. Nous fournissons des conseils pour la configuration et le dépannage.
Réparation et remplacement : en cas de problème, nous proposons des services de réparation. Si la réparation n'est pas possible, nous pouvons organiser un remplacement. Cela garantit un temps d’arrêt minimal pour vos opérations.
Assistance client : nous nous engageons à fournir un bon service client. Notre personnel est prêt à vous aider. Contactez-nous pour tout besoin concernant votre carte mère.

Options de commande de modèles de produits

Modèle	Processeur	4K	Réseau local	COM	USB	SSD	Mémoire	pouvoir
QM9400H-2C	Haswell-U 4ème génération	HDMI 4K 30 Hz	1	2	8	1 * MSATA 2*SATA 3.0	1*NB DDR3 MAXIMUM 8 Go	12V/19V
QM9400H-2L2C			2	2	6
QM9400H-6C			1	6	8
QM9400H-2L6C			2	6	6
QM9500H-2C	Broadwell-U 5 ème génération	HDMI 4K 30 Hz	1	2	8
QM9500H-2L2C			2	2	6
QM9500H-6C			1	6	8
QM9500H-2L6C			2	6	6
La carte mère est par défaut sur 8 * USB et prend en charge 6 * USB après avoir modifié le double réseau

Spécification du produit

Taille	170 mm (L) * 170 mm (L) * 20 mm (H)
Processeur	QM9400H prend en charge la 4ème génération de CPU : I3-4010U, I5-4200U, I7-4500U, etc.
Processeur	QM9500H prend en charge la 5ème génération de CPU : I3-5010U, I5-5200U, I7-5500U, etc.
Jeu de puces	Jeu de puces haute vitesse Haswell-U, Broadwell-U
Prise en charge de la mémoire	1 * emplacement mémoire DDR3 SODIMM, prise en charge de la mémoire 1600 MHz, basse tension 1,35 V, prise en charge maximale de 8 Go
Alimentation	1*DC_IN	La carte mère prend en charge 12 V/19 V et le diamètre intérieur de la tête CC est de 2,5 mm. La consommation électrique de la carte mère est d'environ 40 W à pleine charge. Il est recommandé d'utiliser une alimentation supérieure à 12V5A ou 19V4A
Alimentation	1*DC_ATX
Fonction d'affichage	Contrôleur graphique Intel HD 4400 intégré de 4e génération, prend en charge un affichage simple, une copie double affichage/triple affichage, une extension double affichage/triple affichage, un affichage unique sous DOS
	Contrôleur graphique Intel HD 5500 intégré de 5e génération, prend en charge un affichage unique, une copie double affichage/triple affichage, une extension double affichage/triple affichage, un affichage unique sous DOS
	1 * interface VGA DB15	Résolution de soutien 1920*1080 @ 60Hz
	1 * broche VGA_OUT	Résolution de support 19201080 @ 60Hz (12 broches, 112 broches, 2,0 mm)
	1 * interface HDMI 1.4	Résolution de soutien 4096/3840*2160 @ 30Hz
	1 * broche HDMI_CON	Résolution de support 4096/38402160@30Hz (16 broches, 28 broches, 2,0 mm)
	1 * broche LVDS/EDP	Résolution de support 19201080 @ 60Hz (30 broches, 215 broches, 2,0 mm)
	Broches partagées LVDS et EDP, le signal LVDS par défaut peut être modifié en signal EDP
	1 * broche VCC_SEL	Broche de contrôle de tension LVDS/EDP (6 broches, 2*3 broches, 2,0 mm)
	1 * broche inversée	Broche de commande du commutateur de rétroéclairage LVDS/EDP (6 broches, 1*6 broches, 2,0 mm)
	1 * broche BKLT_CTRL	Broche de réglage de la luminosité du rétroéclairage LVDS (4 broches, 1 * 4 broches, 2,0 mm)
Fonction Internet	Interface LAN 1/2*RJ45	La carte réseau 100M et la carte réseau Gigabit sont en option, prennent en charge le réveil sur le réseau et la fonction de démarrage sans disque PXE (Gigabit : réseau unique 8111H, double réseau 8111H+8111H) (100M : réseau unique 8106E, réseau double 8106E+8106E)
Fonction Internet	1 * interface mini-PCIE	Prise en charge du module WIFI/3G/4G/Bluetooth, etc.
Fonction disque dur	1 * interface MSATA	Supporte le disque MSATA ou le module WIFI de signal USB
	2 * interfaces SATA	Interface de disque dur SATA3.0 standard, la vitesse de transmission maximale est de 6,0 Gbit/s
	2 * broche SATA_PWR	La broche d'alimentation du disque dur peut être alimentée par 5 V ou 12 V. (4 broches, 1 x 4 broches, 2,54 mm).
Fonction sonore	Décodeur audio numérique Realtek ALC662/897 HD intégré, contrôleur audio haute fidélité 6 canaux
	1*interface LIN_OUT	Prise en charge de la sortie audio (vert)
	1 * interface MIC_IN	Prise en charge de l'entrée microphone (rouge)
	1 * broche INT_SPK	L'amplificateur de puissance prend en charge la sortie double canal de haut-parleur 8 ohms 5 watts (4 broches, 1*4 broches, 2,0 mm)
	1 * broche F_AUDIO	Broche audio standard (9 broches, 2 * 5 broches, 2,54 mm)
Fonction USB	2 * interfaces USB3.0	Interface USB3.0 standard arrière
	2 * interfaces USB2.0	Interface USB 2.0 standard arrière
	1 * broche F_USB2	Broches USB2.0 avant, un jeu contient 2 * USB2.0 (9 broches, 2 * 5 broches, 2,54 mm)
	1 * broche F_USB3	Broches USB2.0 avant, un jeu contient 2 * USB2.0 (9 broches, 2 * 5 broches, 2,54 mm)
Fonction de commutation	1 * broche F_PANEL	Interrupteur, voyant d'alimentation, voyant du disque dur, broche de réinitialisation (9 broches, 2 * 5 broches, 2,54 mm)
Fonction de commutation	1 * broche AUTO_SW	Broche de mise sous tension du contrôle matériel (3 broches, 1 * 3 broches, 2,0 mm)
Autres E/S	1 * broche COM1	Port série, prend uniquement en charge RS232 (9 broches, 2 x 5 broches, 2,54 mm).
	1 * broche COM2	Port série, COM2 prend en charge RS232/RS422/RS485 en option (9 broches, 2 x 5 broches, 2,54 mm).
	Broches COM3 ~ COM6	Port série, prend en charge la norme RS232 (39 broches, 2 x 20 broches, 2,0 mm).
	1 * broche JCOM1	Contrôle COM1 broche 9 tension 0 V/5 V/12 V en option (6 broches, 2 x 3 broches, 2,0 mm).
	1 * broche JCOM2	Contrôle COM2 broche 9 tension 0 V/5 V/12 V en option (6 broches, 2 x 3 broches, 2,0 mm).
	Broche JP9/JP10/JP11	COM2 prend en charge les paramètres de cavalier de signal RS422 et RS485 (6 broches, 2 x 3 broches, 2,0 mm).
	1 * emplacement pour carte SIM_CARD	Prise en charge de la carte SIM, besoin d'une carte SIM lors de l'utilisation de la 3G/4G
	1 * broche CLR_CMOS	Broche de réinitialisation et de décharge de la carte mère (2 broches, 1 x 2 broches, 2,54 mm).
	1 * broche J_GPIO (en option)	Broche de contrôle GPIO (10 broches, 2*5 broches, 2,0 mm)
	1 * broche SYS_FAN	Broche du ventilateur du système, pleine vitesse, ne prend pas en charge le contrôle de la température (3 broches, 1 x 3 broches, 2,54 mm).
	1 * broche CPU_FAN	Broche du ventilateur du processeur, prend en charge le contrôle de la température (3 broches, 1 x 3 broches, 2,54 mm).
Environnement opérationnel	Température de fonctionnement : -10 ℃ ~ 60 ℃ ; Humidité de fonctionnement : 5 % à 95 % d'humidité relative, sans condensation
BIOS	BIOS AMI, prise en charge de la mise sous tension et du démarrage, démarrage programmé, identification intelligente de l'équipement par machine de commutation à distance
Chien de garde	Programmation de surveillance, prise en charge de la fonction de réinitialisation matérielle (256 niveaux, 0 ~ 255 secondes)
Système opérateur	Prend en charge Windows 10, Windows 8, Windows 7, Linux, etc.

Informations sur le processeur

Les informations suivantes sur le processeur sont à titre de référence uniquement, veuillez consulter le service commercial pour des besoins spécifiques !

Spécifications du processeur	Marque du processeur	Modèle de processeur	fréquence principale	Fréquence turbo	Consommation d'énergie du processeur (W)	Consommation électrique à pleine charge
	Intel Pentium	3825U	Double cœur 1,9G		10	30
4ème génération I3	Intel cœur	4005U	Double cœur 1,7G		15	40
		4010U	Double cœur 1,7G		15	40
		4025U	Double cœur 1,9G		15	40
		4030U	Double cœur 1,9G		15	40
		4100U	Double cœur 1,8G		15	40
4ème génération I5	Intel cœur	4200U	Double cœur 1,6G	2,6G	15	40
		4210U	Double cœur 1,7G	2,7G	15	40
		4250U	Double cœur 1,3G	2,6G	15	40
		4278U	Double cœur 2,6G	3.1G	28	50
		4300U	Double cœur 1,9G	2,9G	15	40
		4308U	Double cœur 2,8G	3.3G	28	50
		4310U	Double cœur 2.0G	3.0G	15	40
4ème génération I7	Intel cœur	4500U	Double cœur 1,8G	3.0G	15	40
		4510U	Double cœur 2.0G	3.1G	15	40
		4550U	Double cœur 1,5G	3.0G	15	40
		4558U	Double cœur 2,8G	3.3G	15	40
		4578U	Double cœur 3.0G	3,5G	28	50
		4600U	Double cœur 2.1G	3.3G	15	35
		4650U	Double cœur 1,7G	3.0G	15	40
5ème génération I3	Intel cœur	5005U	Double cœur 2.0G		15	40
		5010U	Double cœur 2.1G		15	40
		5015U	Double cœur 2.1G		15	40
		5020U	Double cœur 2,2G		15	40
I5 de 5ème génération	Intel cœur	5200U	Double cœur 2,2G	2,7G	15	40
		5250U	Double cœur 1,6G	2,7G	15	40
		5257U	Double cœur 2,7G	3.1G	15	40
		5287U	Double cœur 2,9G	3.3G	28	50
		5300U	Double cœur 2,3G	2,9G	15	40
		5350U	Double cœur 1,8G	2,9G	15	40
I7 de 5ème génération	Intel cœur	5500U	Double cœur 2,4G	3.0G	15	40
		5550U	Double cœur 2.0G	3.0G	15	40
		5557U	Double cœur 3.1G	3,4G	28	50
		5600U	Double cœur 2,6G	3.2G	15	40
		5650U	Double cœur 2,2G	3.1G	15	40

FAQ

Quelle garantie accompagne ces cartes mères ?
ELSKY offre une garantie d'un an pour ces cartes mères.
Quels systèmes d'exploitation ces cartes mères prennent-elles en charge ?
Ils prennent en charge les systèmes d'exploitation Windows 10, Windows 8, Windows 7 et Linux.
Ces cartes mères peuvent-elles prendre en charge plusieurs écrans ?
Oui, ils prennent en charge les écrans simples, doubles et triples. Vous pouvez les configurer pour les modes copie ou extension.
Quels types de stockage puis-je utiliser ?
Les cartes mères disposent d'une interface MSATA et de deux interfaces SATA 3.0 pour le stockage.
Sont-ils adaptés aux systèmes embarqués ?
Oui, leur faible consommation d’énergie et leur petite taille les rendent parfaits pour les terminaux intelligents, l’affichage numérique et les appareils médicaux.
Puis-je les utiliser pour des ordinateurs de bureau standard ?
Oui, ils sont disponibles dans des tailles standard comme Mini-ITX. Cela les rend adaptés aux ordinateurs personnels et de bureau.
