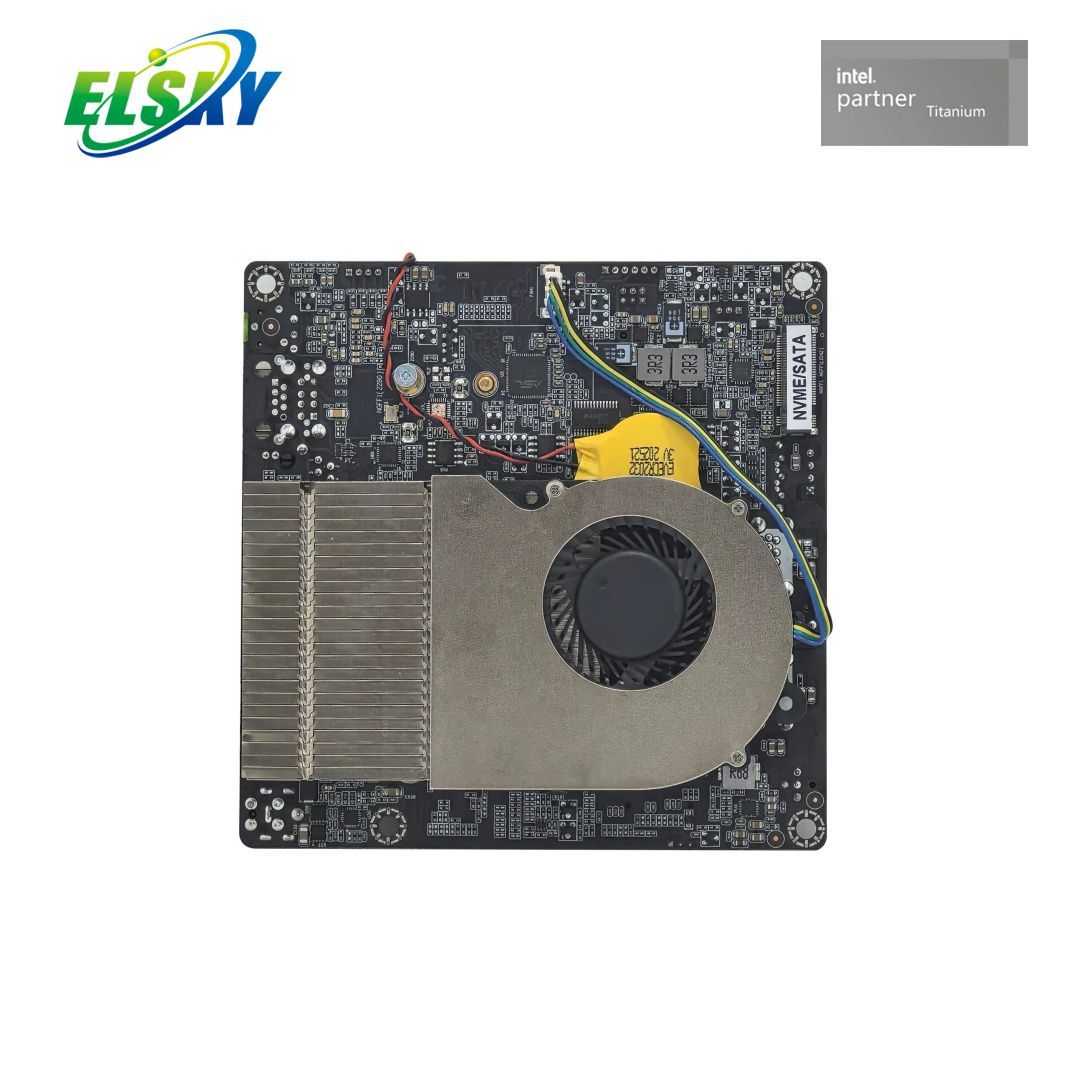

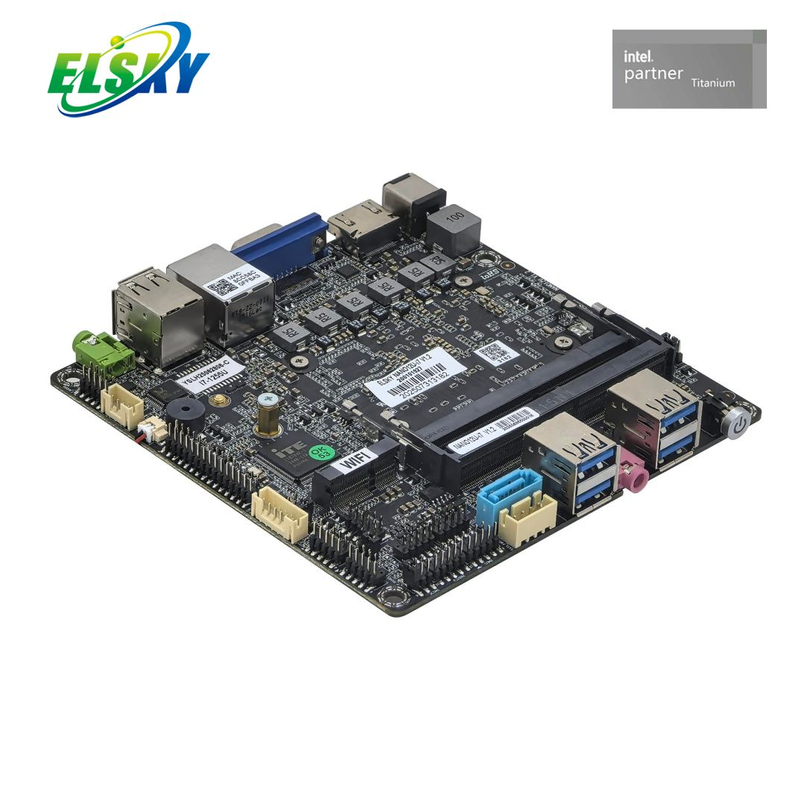

크기 |
120mm(길이)*120mm(폭)*32mm(높이) |
CPU |
나노12U |
Intel® Alder Lake 12세대 U/P/H 시리즈 CPU 지원 |
나노13U |
Intel ® Raptor Lake 13세대 U/P/H 시리즈 CPU 지원 |
전원 공급 장치 |
1*DC_IN |
DC 헤드의 내경은 2.5mm로 12V~24V의 넓은 전압 전원 공급 장치를 지원합니다. U 시리즈 CPU의 최대 터보 전력 소비는 55W이며 12V 7A 또는 19V5A 이상의 전원 공급 장치를 사용하는 것이 좋습니다. P 시리즈 CPU의 최대 터보 전력 소비는 64W입니다. 12V 7A 또는 19V5A 이상의 전원 공급 장치를 사용하는 것이 좋습니다. H 시리즈 CPU의 최대 터보 전력 소비는 115W입니다. 12V 10A 또는 19V 6.3A 이상의 전원 공급 장치를 사용하는 것이 좋습니다. |
1*ATX1 (4핀 선택) |
메모리 |
2*SODIMM 슬롯 |
NB-DDR4 메모리, 지원 2133/2400/2666/2933/3200 메모리, 최대 지원 64G |
네트워크 기능 |
1/2*RJ45_LAN 포트 |
단일 네트워크는 기본적으로 Realtek 8111H 기가비트 이더넷 카드를 지원합니다. Motorcomm YT6801 기가비트 이더넷 카드에 대한 선택적 지원; 듀얼 네트워크 지원 Realtek 8111H+Realtek 8111H 듀얼 기가비트 네트워크 카드; Motorcomm YT6801+Motorcomm YT6801 듀얼 기가비트 네트워크 카드에 대한 선택적 지원; 네트워크 깨우기 및 PXE 디스크 없는 부팅 기능을 지원합니다. |
1*M2_WIFI 포트 |
Key-E 인터페이스 M.2 2230 PCIE3.0 x1 WiFi 모듈 지원, WiFi Bluetooth 모듈을 지원하도록 수정 가능 |
디스플레이 기능 |
인텔® UHD 그래픽 울트라 코어 그래픽 카드 |
단일 디스플레이, 듀얼 디스플레이/삼중 디스플레이 복제, 듀얼 디스플레이/삼중 디스플레이 확장 및 SHELL에서 듀얼 디스플레이를 지원합니다. |
1*HDMI®1 2.0 포트 |
4K 해상도 4096/3840*2160@60Hz 지원 |

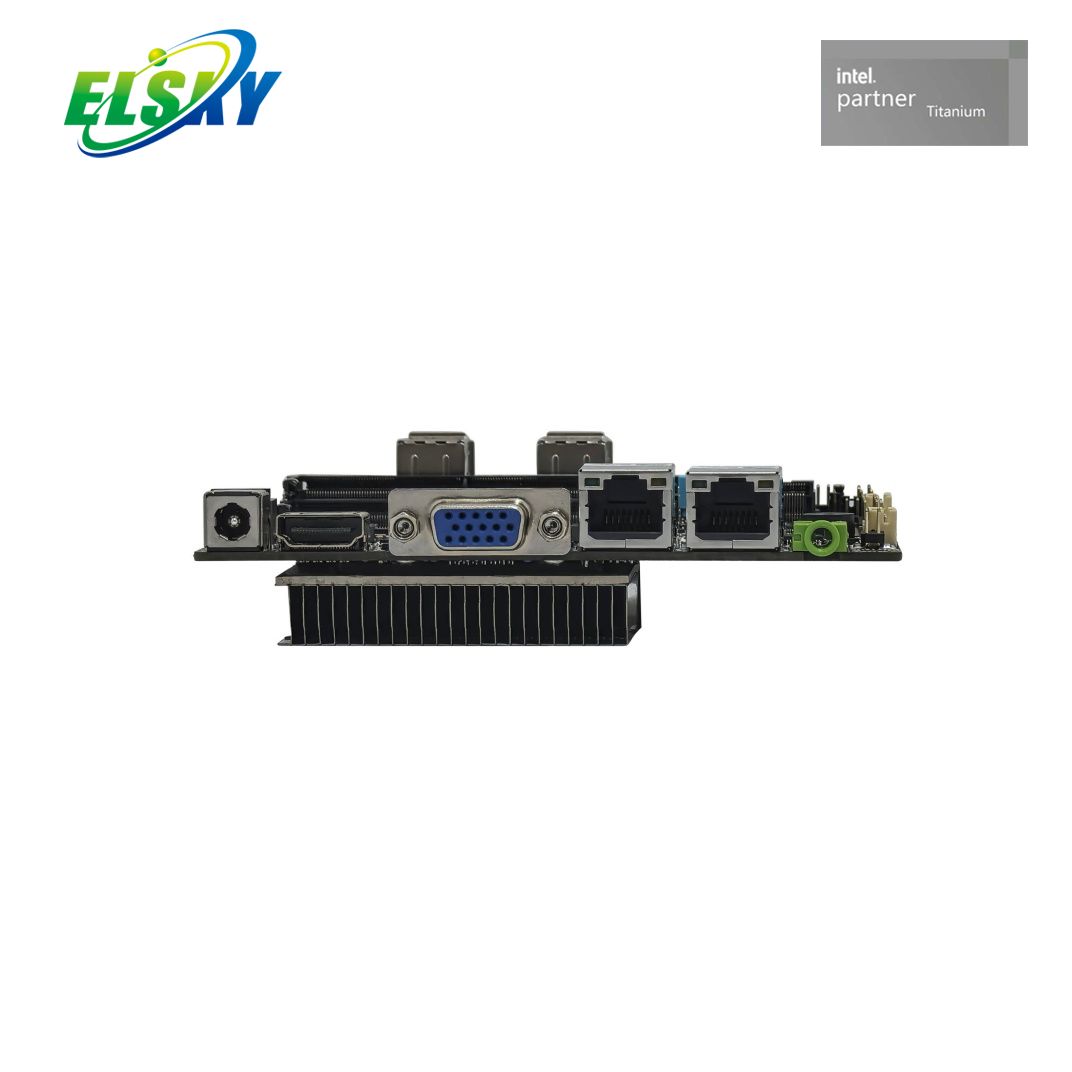

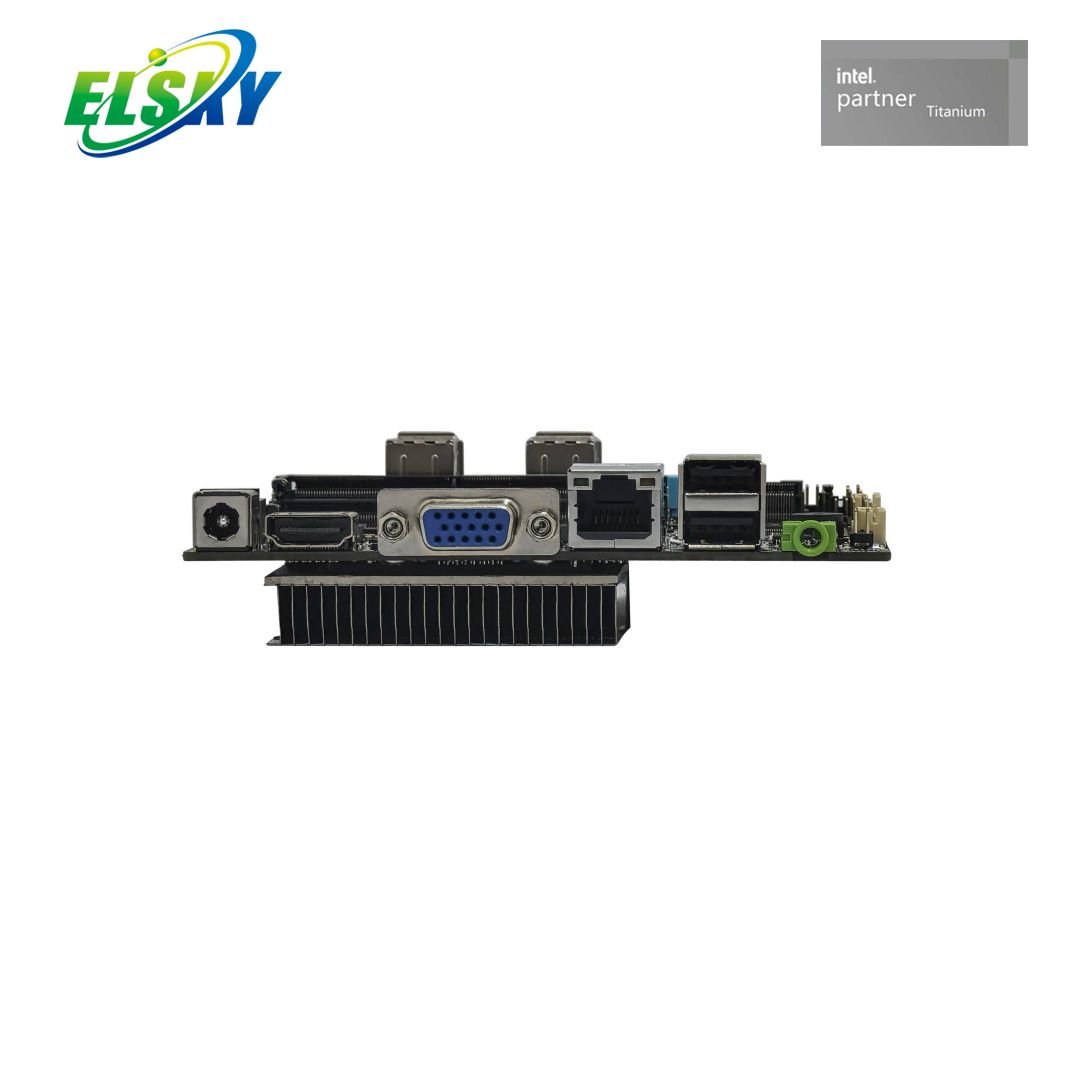

1*VGA DB15 포트 |
지원 해상도 1920*1080@60Hz |

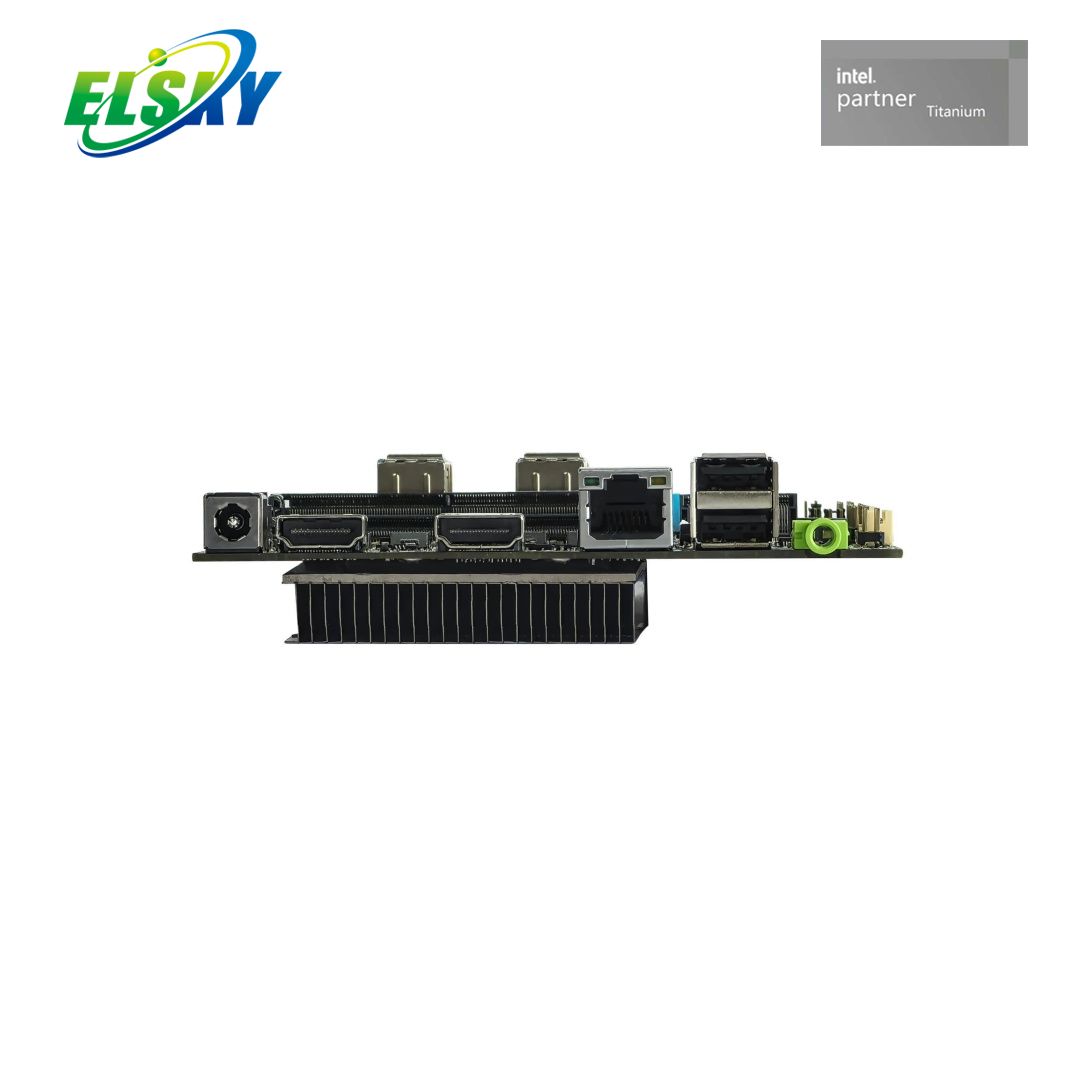

1*HDMI®2 2.0 포트(옵션) |
4K 해상도 4096/3840*2160@60Hz 지원 |
VGA 인터페이스는 HDMI®2 2.0 인터페이스를 지원하도록 변경 가능 |
1*LVDS/EDP 핀 |
지원 해상도 1920*1080@60Hz (30Pin,2*15Pin,2.0mm) |
1*LVDS_PWR 핀 |
LVDS/EDP 작동 전압 제어 핀 (6Pin,2*3Pin,2.0mm) |
1*반전 핀 |
LVDS 백라이트 제어 핀 (6Pin,1*6Pin,2.0mm) |
LVDS에 대한 기본 지원, EDP에 대한 선택적 지원, 공유 핀; EDP는 EDP-B 스크린 케이블을 사용하여 4096/3840*2160@60Hz의 4K 해상도를 지원합니다. |
USB 기능 |

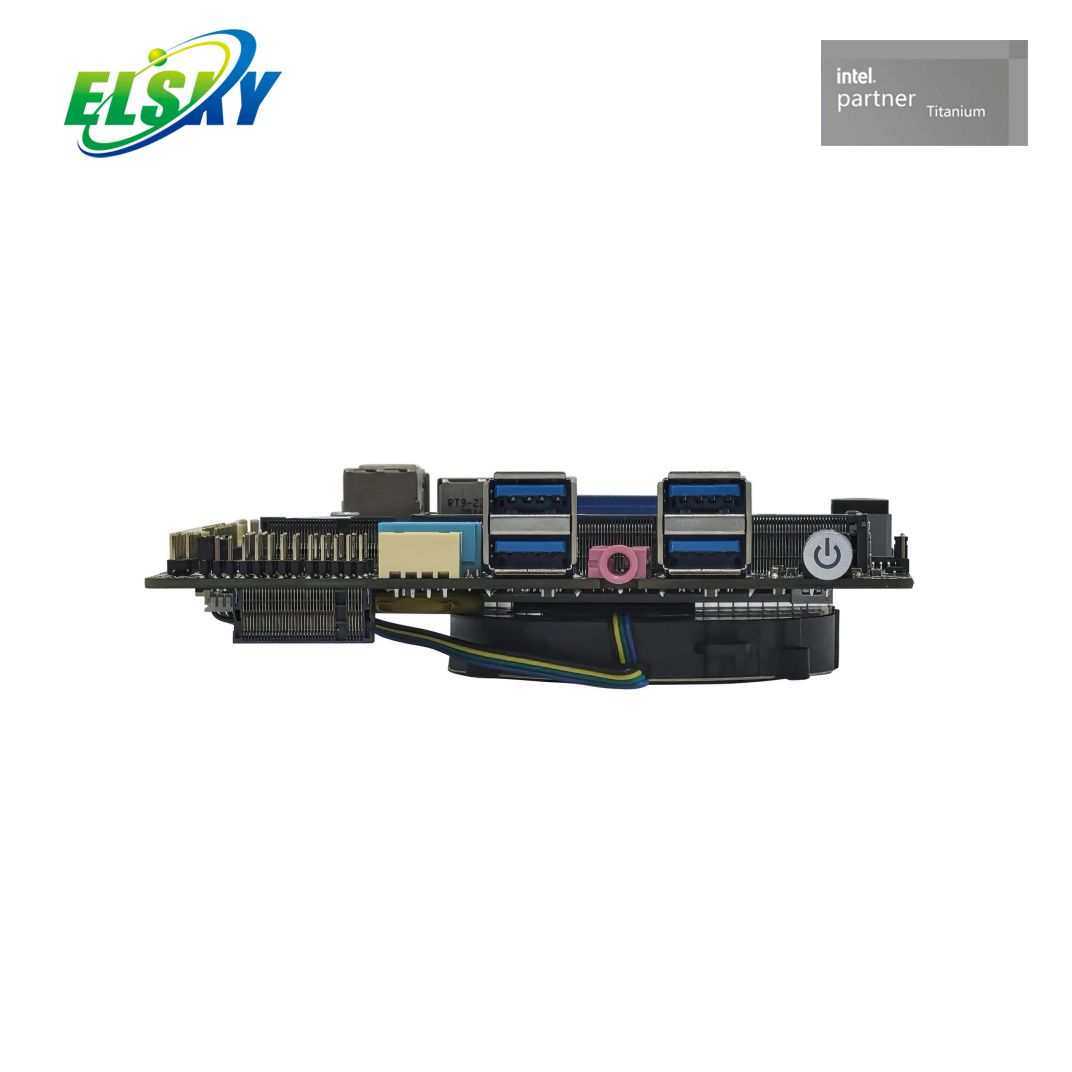

4*USB3.2 포트 |
최대 전송 대역폭이 5Gbps인 후면 표준 USB 3.2 Gen1 인터페이스 |
2*USB2.0 포트 |
후면 표준 USB 2.0 인터페이스, 최대 전송 대역폭 480Mbps |
1*F_USB1 핀 |
전면 USB 2.0 핀, 2개가 포함된 1세트 USB 2.0 (9핀, 2 5핀, 2.0mm) |
1*F_USB2 핀 |
전면 USB 2.0 핀, 2개가 포함된 1세트 USB 2.0 (9핀, 2 5핀, 2.0mm) |
M2-WIFI의 USB 신호와 내장 F_USB2 2/4/6/8/10 신호 중에서 선택하십시오. F_USB2에는 2/4/6/8/10에 기본 신호가 있고 M2-WIFI에는 USB 신호가 없습니다. |
사운드 기능 |
통합 Realtek ALC897 HD 디지털 오디오 디코더, 6채널 고음질 오디오 컨트롤러; |
1*LIN_OUT 포트 |
오디오 출력 지원(녹색) |
1*MIC_IN 포트 |
마이크 입력 지원(빨간색) |
1*INT_SPK 핀 |
8Ω 및 5와트 스피커 출력(앰프) 지원(4Pin,1*4Pin,2.0mm) |
1*F_AUDIO 핀 |
표준 오디오 핀 (9핀,2*5핀,2.0mm) |
하드디스크 기능 |
1*NGFF 포트 |
Key-M 인터페이스 M.2 2280 NVME PCIE4.0 x4/SATA 적응형 표준 SSD 지원; |
1*SATA1 포트 |
표준 SATA 하드 드라이브 인터페이스, SATA 3.0 지원 |
1*SATA_PWR 핀 |
5V 및 12V 전원을 공급할 수 있는 하드 드라이브 전원 공급 장치 핀 (4핀,1*4핀,2.54mm) |
스위치 기능 |
1*F_PANEL 핀 |
스위치, 전원 표시등, 하드 디스크 표시등, 재시작 핀 (9Pin,2*5Pin,2.0mm) |
1*AUTO_SW 핀 |
플러그의 하드웨어 제어 전원 (3Pin,1*3Pin,2.0mm) |
1*PWR_SW 버튼 |
스위치 버튼 |
기타 I/O |
1*COM1 핀 |
표준 RS232/RS422/RS485 옵션 지원(BIOS 설정) (9핀, 2*5핀, 2.0mm) |
1*COM2 핀 |
표준 RS232 (9핀,2*5핀,2.0mm) 만 지원 |
1*JCOM1 핀 |
COM1 핀 9는 0V/5V/12V 로 설정됩니다. (6핀,2*3핀,2.0mm) |
1*CLR_CMOS 핀 |
마더보드 재설정 및 방전 핀 (3Pin,1*3Pin,2.0mm) |
1*FAN1 핀 |
CPU 팬 핀, 12V, 온도 제어 지원 (4핀, 1*4핀, 1.25mm) |
1*J_GPIO 핀 |
GPIO 제어 핀 (10핀,2*5핀,2.0mm) |
1*DB_CN 핀 |
디버깅 핀 (10Pin,2*5Pin,2.0mm) |
운영 환경 |
작동 온도: -10℃~60℃; 작동 습도: 5%~95% 상대 습도, 응축 없음 |
바이오스 |
AMI BIOS, 지원 전원 켜기, 시간 초과 전원 켜기 및 원격 전원 켜기/끄기 장치의 지능형 인식 |
감시견 |
워치독 프로그래밍, 하드웨어 재설정 기능 지원(256레벨, 0~255초) |
운영 체제 |
윈도우 11, 윈도우 10, 리눅스 등 지원 |
