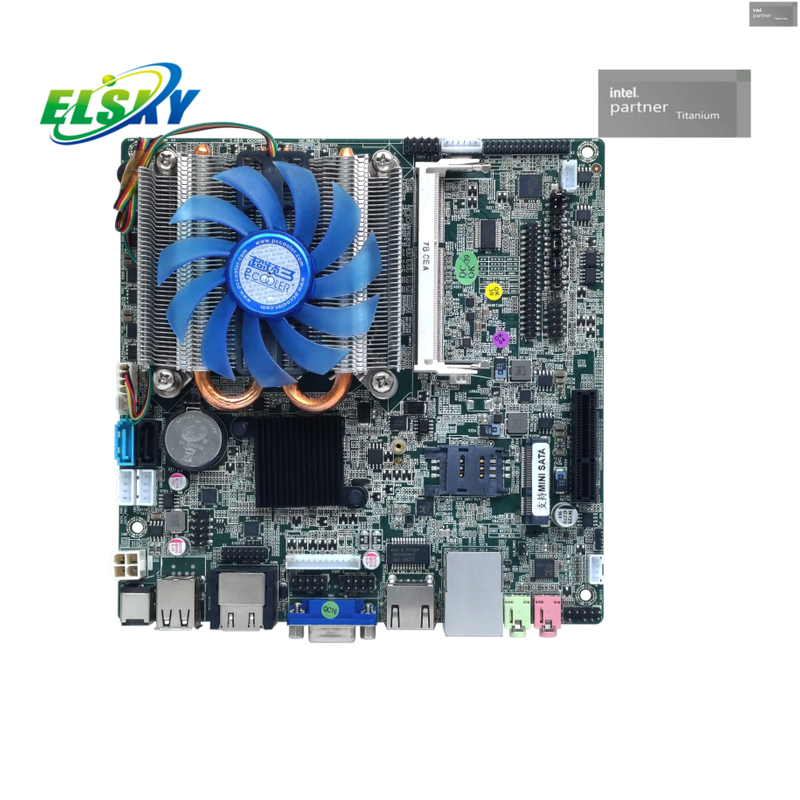

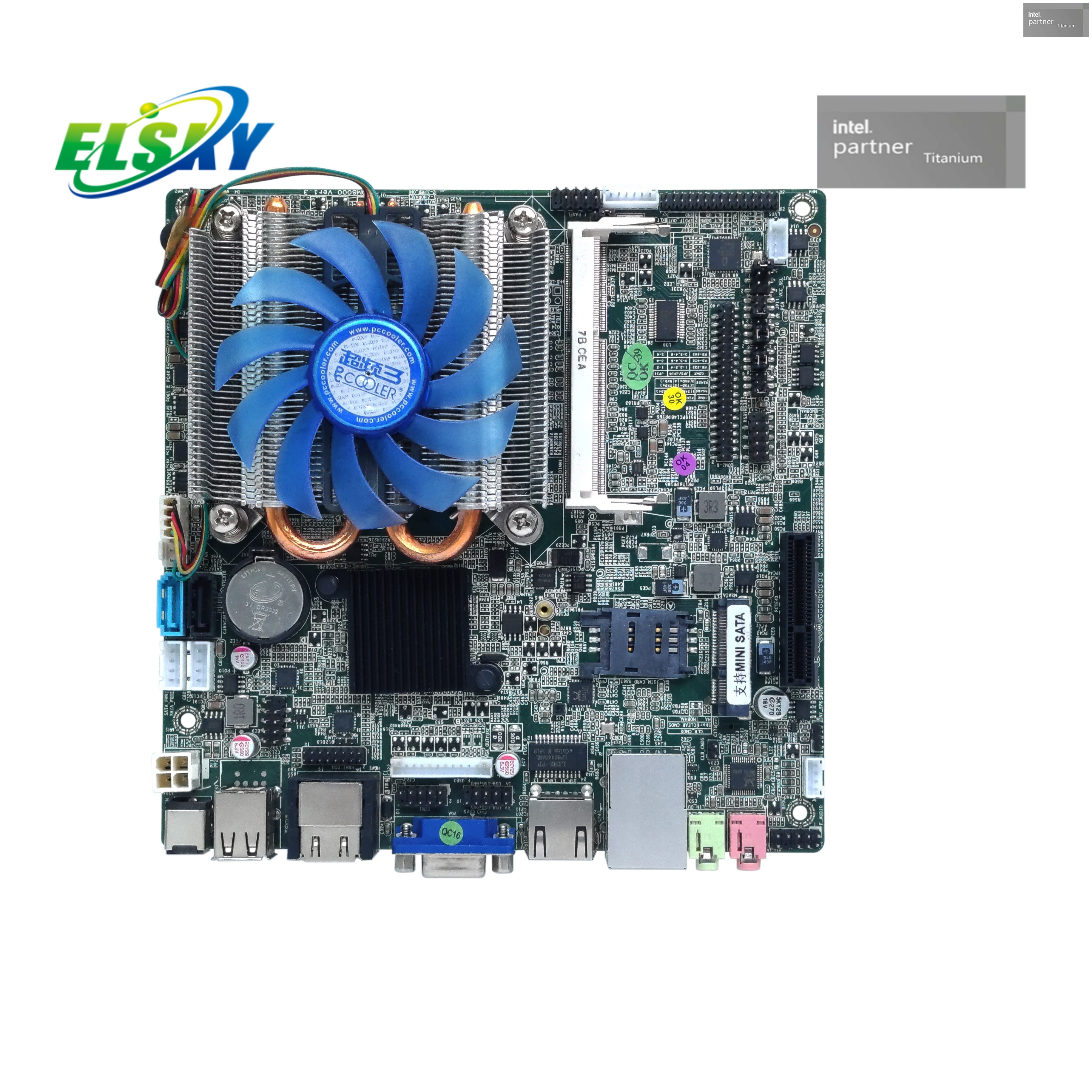

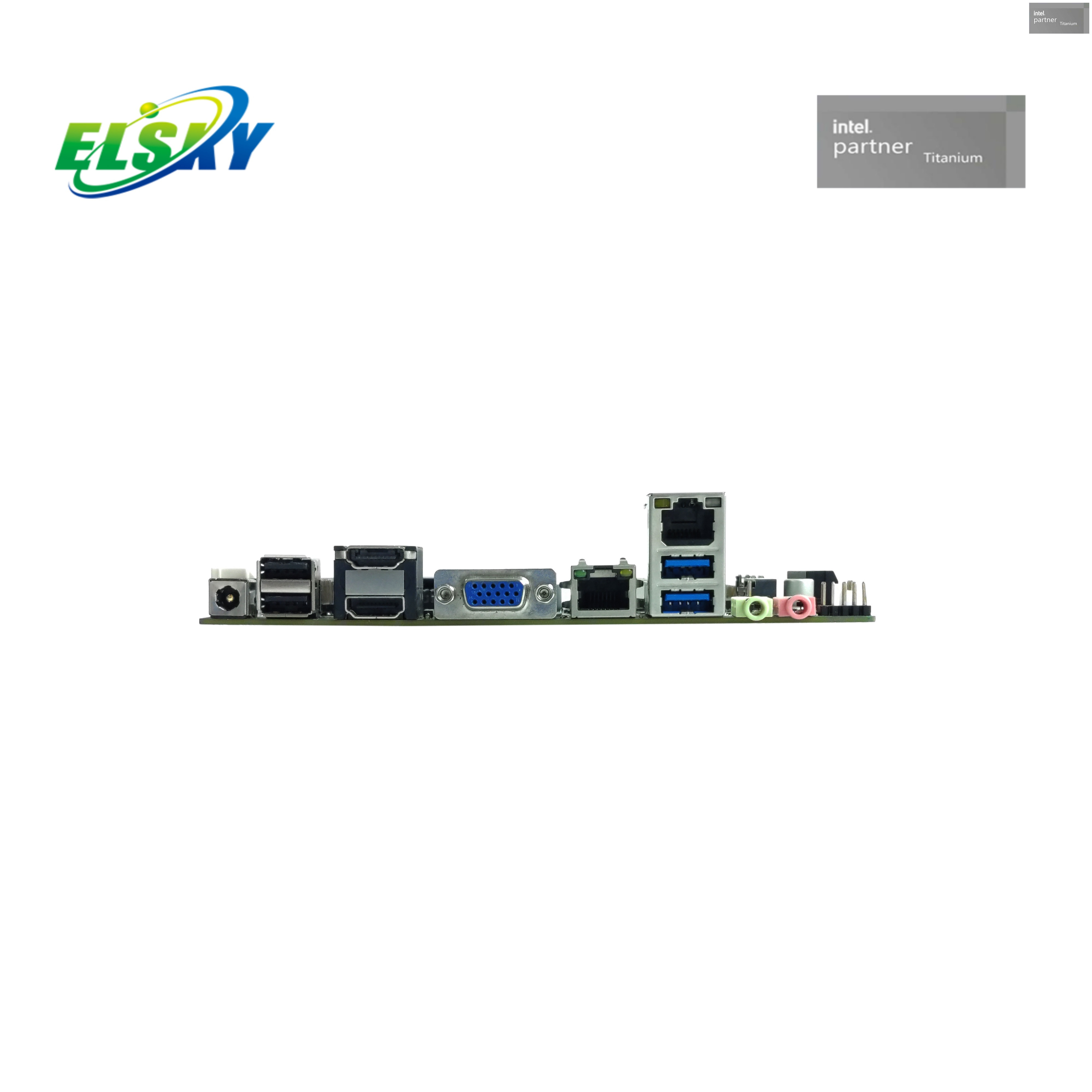

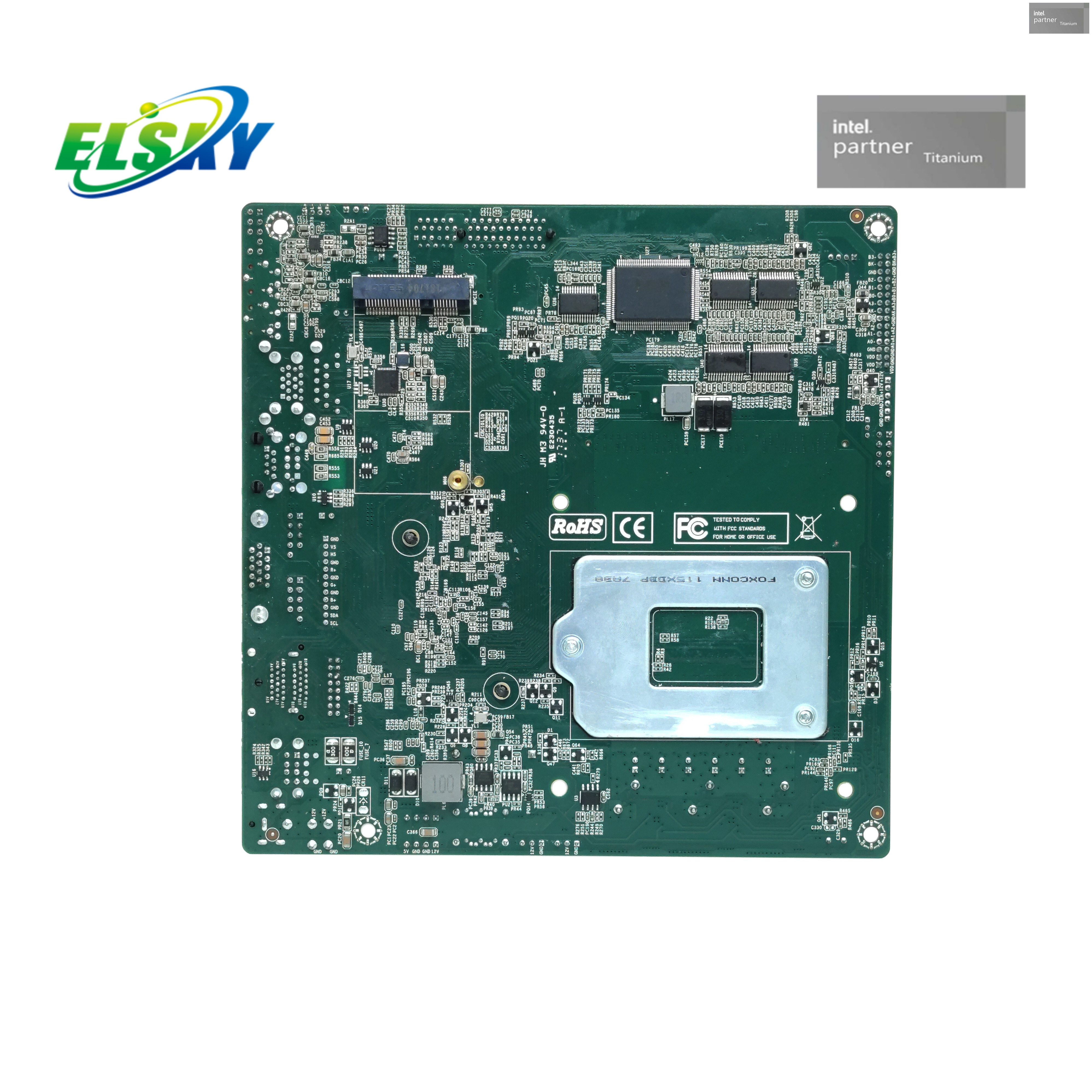

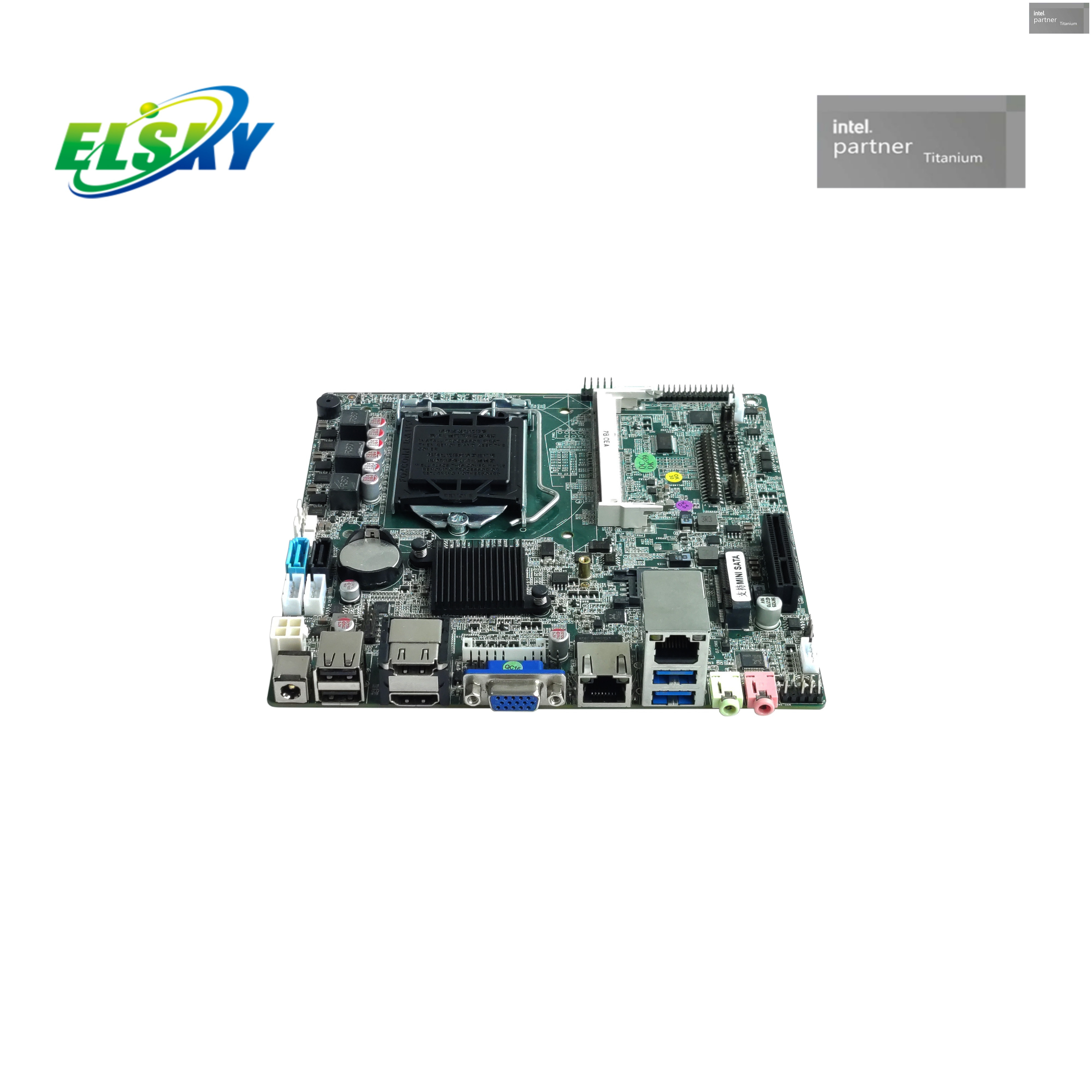

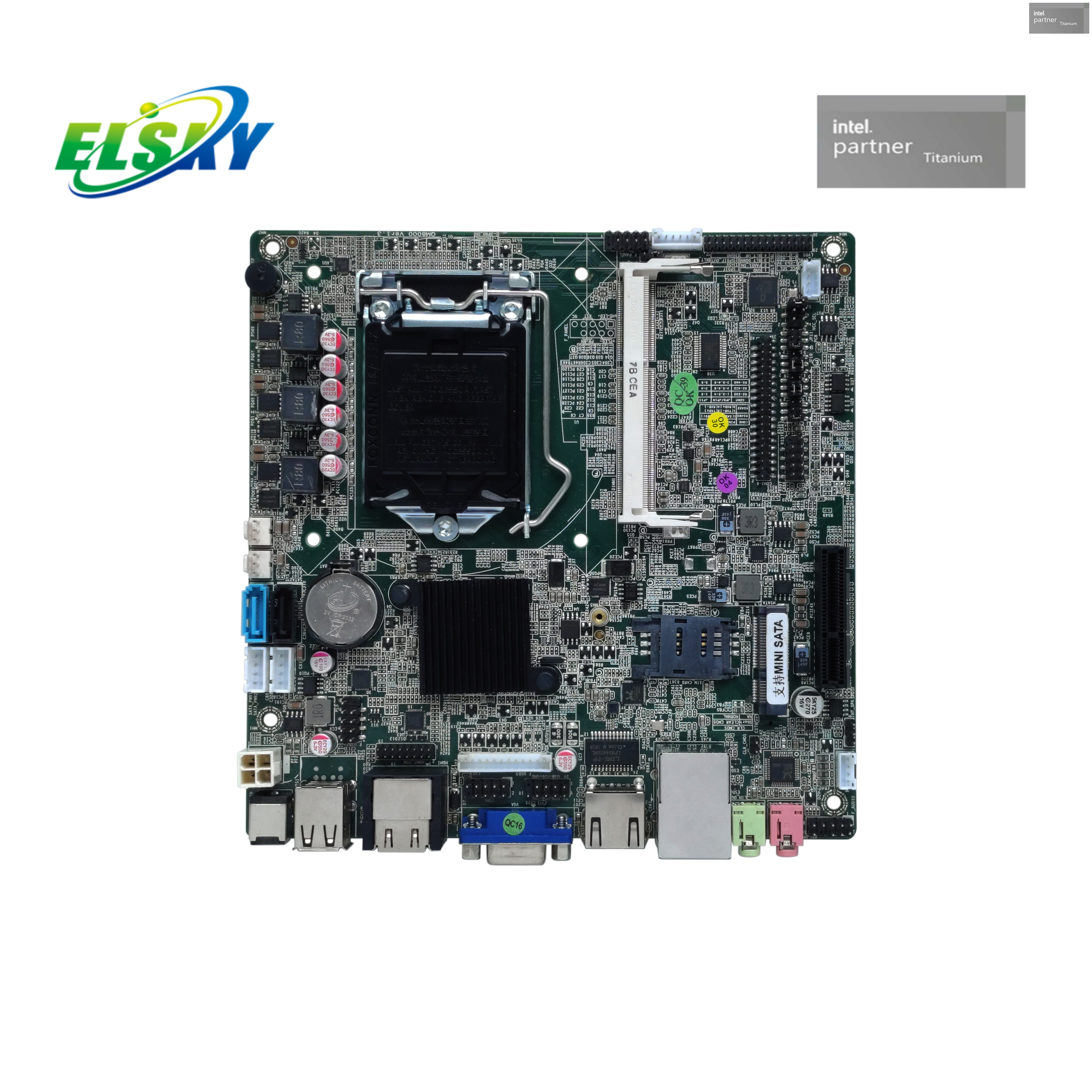

마더보드 크기 |
170mm(L)*170mm(W)*40mm(H)(수냉식 라디에이터 두께 포함) (공통 라디에이터는 30mm) |
CPU 프로세서 |
Intel Haswell 1150 시리즈 4세대 데스크탑 CPU |
칩셋 |
인텔 칩셋 H81 |
메모리 |
1 x DDR3 SODIMM 슬롯, 1600MHZ 메모리, 1.35V 저전압 및 최대 8GB 지원 |
전원공급장치 |
1*DC_IN |
12V 또는 19V 전압 지원, DC 헤드 내경 2.5MM 마더보드의 전체 부하 전력 소비는 약 80-100W입니다. 12V10A 또는 19V6A 전원 공급 장치 이상이 권장됩니다. |
1*DC_ATX |
디스플레이 기능 |
1*VGA DB15 인터페이스 |
지원 해상도 1920*1080@60HZ |
1*VGA_OUT 핀 |
지원 해상도 1920*1080@60HZ (12Pin,1*12Pin,2.0mm) |
1/2*HDMI 1.4 인터페이스 |
지원 해상도 4096/3840*2160@30HZ |
1*HDMI_CON 핀 |
지원 해상도 4096/3840*2160@30HZ (16Pin,2*8Pin,2.0mm) |
1*LVDS 핀 |
지원 해상도 1920*1080@60HZ (30Pin,2*15Pin,2.0mm) |
1*VCC_SEL 핀 |
LVDS 전압 제어 핀 (6Pin,2*3Pin,2.54mm) |
1*반전 핀 |
LVDS 백라이트 스위치는 핀(6Pin,1*6Pin,2.0mm)을 제어합니다. |
1*BKLT_CTRL 핀 |
LVDS 백라이트 밝기 조정 핀(4Pin,1*4Pin,2.0mm) |
1*PCIE 4X 슬롯 |
PCIE 4X 장치를 지원하는 표준 PCIE 4X 슬롯 |
네트워크 기능 |
1/2*RJ45 LAN 인터페이스 |
RTL8111F 기가비트 네트워크 어댑터 칩, 네트워크 깨우기 및 PXE 디스크 없는 부팅 기능 지원 |
1*미니 PCIE 인터페이스 |
지원 WIFI/블루투스 /3G/4G |
하드디스크 기능 |
1*MSATA 인터페이스 |
MSATA 디스크 지원 |
2*SATA 인터페이스 |
표준 SATA3.0 하드 디스크 인터페이스, 최대 전송 속도 6.0Gbps |
2*SATA_PWR 핀 |
하드 디스크 전원 공급 장치 핀은 5V 또는 12V 4Pin,1*4Pin,2.54mm를 공급할 수 있습니다. |
사운드 기능 |
통합 Cmedia HS-100B Hi-Fi USB 오디오 칩 |
1*LIN_OUT 인터페이스 |
오디오 출력 지원됨(녹색) |
1*MIC_IN 인터페이스 |
마이크 입력 지원(빨간색) |
1*INT_SPK 핀 |
증폭기는 8 OHM 5 와트 스피커 듀얼 채널 출력 (4Pin,1*4Pin,2.0mm) 을 지원합니다. |
USB 기능 |
2*USB3.0인터페이스 |
후면 표준 USB3.0 포트 |
2*USB2.0 인터페이스 |
후면의 표준 USB2.0 인터페이스 |
1*F_USB2 핀 |
전면 USB2.0 핀, 2*USB2.0 세트 (9핀, 2*5핀, 2.54mm) |
1*F_USB3 핀 |
전면 USB2.0 핀, 2*USB2.0 세트 (9핀, 2*5핀, 2.54mm) |
F_USB3 핀 또는 USB_A1 포트(LAN_B와 동일한 위치)를 선택합니다. |
스위치 기능 |
1*F_PANEL 핀 |
스위치, 전원 표시기, 하드 디스크 표시기, 재시작 핀 (9Pin,2*5Pin,2.54mm) |
1*AUTO_SW 핀 |
하드웨어는 전원 켜기 및 전원 켜기 핀 (3Pin,1*3Pin,2.0mm) 을 제어합니다. |
기타 I/O |
1*COM1 핀 |
직렬 포트. RS232만 지원됩니다 (9핀, 2*5핀, 2.54mm) |
1*COM2 핀 |
직렬 포트, COM2는 RS232, RS422 또는 RS485 옵션을 지원합니다 (9Pin,2*5Pin,2.54mm). |
1*JP8 핀 |
제어 COM2 핀 9 전압 0V/5V/12V 옵션 (6Pin,2*3Pin,2.0mm) |
JP9/JP10/JP11 핀 |
COM2의 RS422 및 RS485 신호 점퍼 설정 (6Pin，2*3Pin，2.0mm) |
COM3~COM6 핀 |
직렬 포트, 표준 RS232 지원; (39핀, 2*20핀, 2.0mm) |
1*SIM_CARD 슬롯 |
SIM 카드 지원, 3G/4G에는 SIM 카드가 필요합니다. |
1*CLR_CMOS 핀 |
마더보드 재설정 및 방전 핀(2Pin,1*2Pin,2.54mm) |
1*SYS_FAN 핀 |
시스템 팬의 핀은 최고 속도이며 온도 제어를 지원하지 않습니다 (3Pin,1*3Pin,2.54mm) |
1*CPU_FAN 핀 |
CPU 팬 핀 온도 제어 지원 (3Pin,1*3Pin,2.54mm) |
운영 환경 |
작동 온도: -20℃~60℃; 작동 습도: 5%~95% 상대 습도, 결로 현상 없음 |
바이오스 |
AMI BIOS, 전원 켜기, 시간 초과 시작, 원격 스위치 켜기 및 끄기 지능형 장치 식별 지원 |
감시견 |
워치독 프로그래밍, 하드웨어 재설정 기능 지원(256레벨, 0~255초) |
운영 체제 |
윈도우 10, 윈도우 8, 윈도우 7, 리눅스 ez 지원 |
