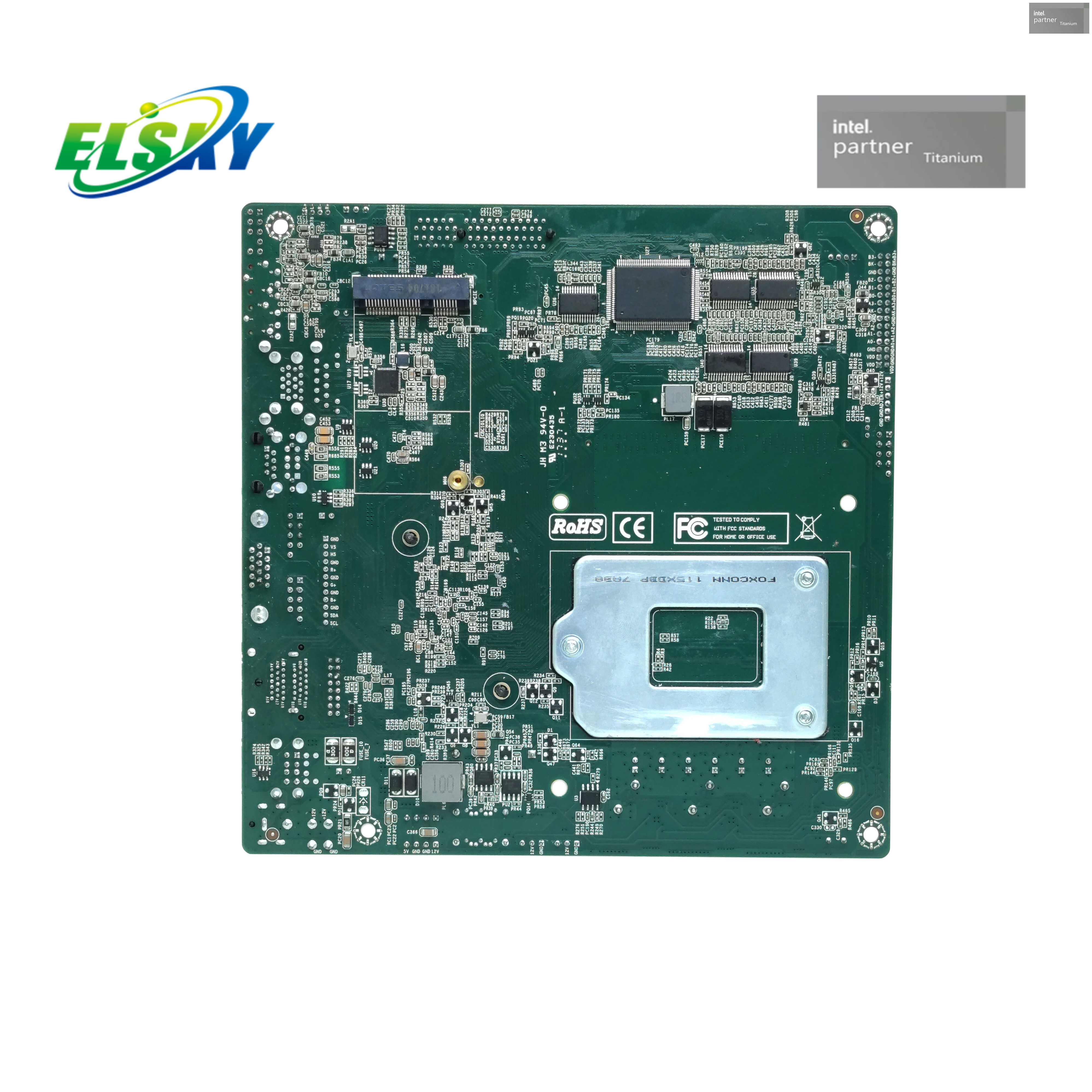

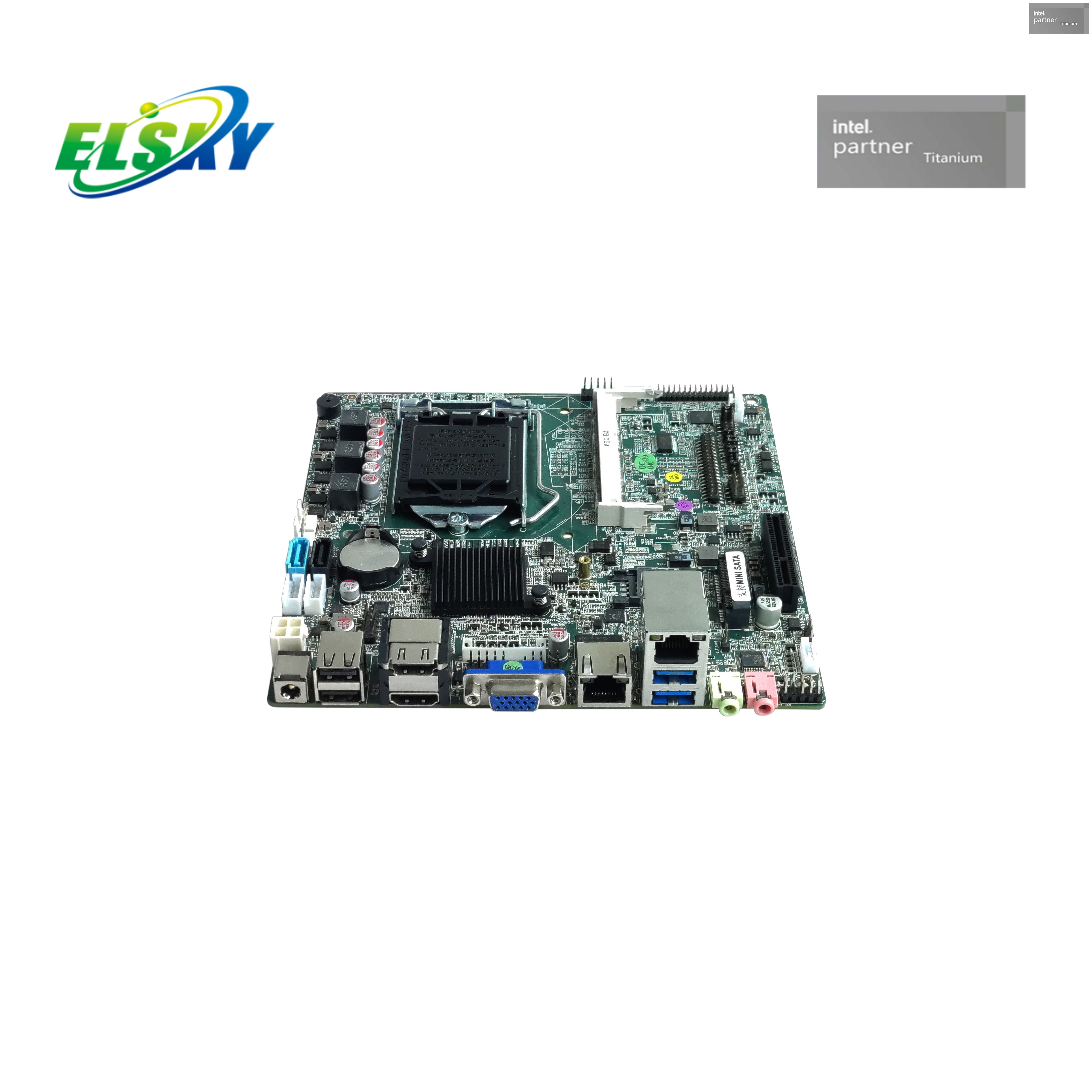

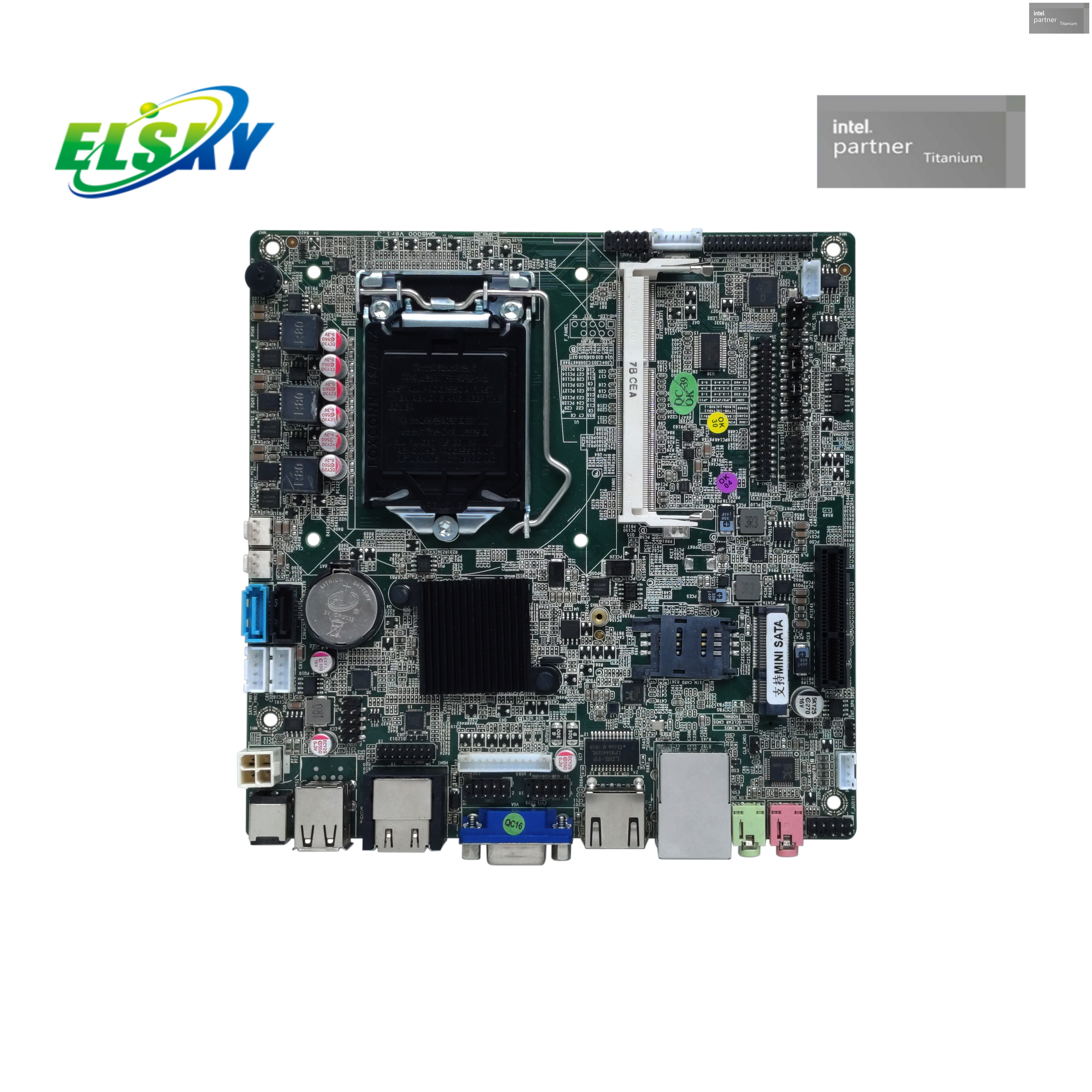

Motherboard-Größe |

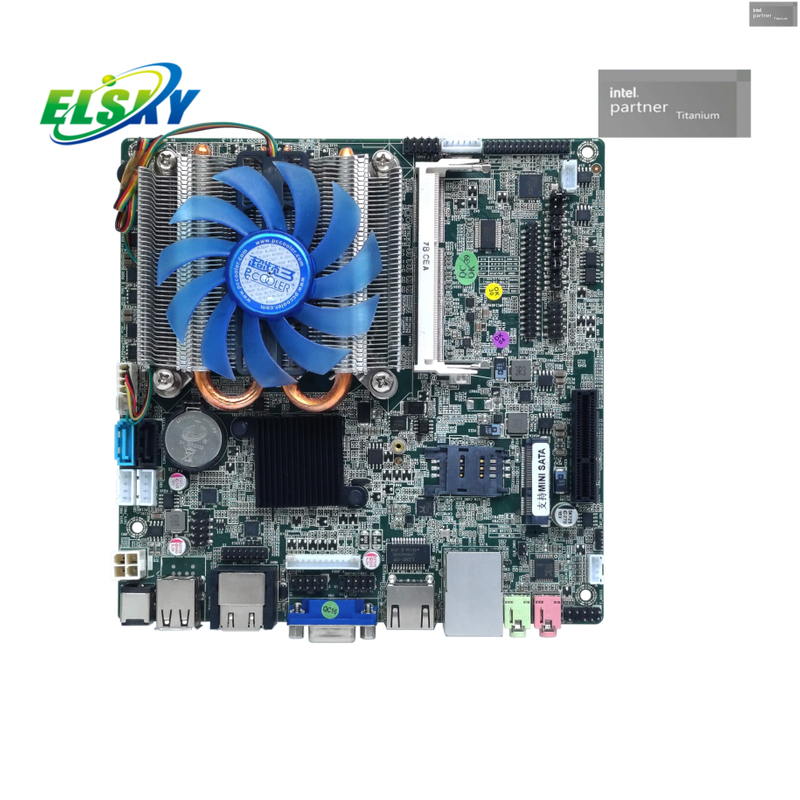

170 mm (L) * 170 mm (B) * 40 mm (H) (einschließlich der Dicke des Wasserkühlungskühlers) (üblicher Kühler ist 30 mm) |
CPU-Prozessor |
Intel Haswell 1150 Series Desktop-CPU der 4. Generation |
Chipsatz |
Intel-Chipsatz H81 |
Erinnerung |
1 x DDR3 SODIMM-Steckplatz, unterstützt 1600 MHz Speicher, 1,35 V Niederspannung und bis zu 8 GB |
Stromversorgung |
1*DC_IN |
Unterstützt 12 V oder 19 V Spannung, DC-Kopf-Innendurchmesser 2,5 mm Der Stromverbrauch des Motherboards unter Volllast beträgt etwa 80-100 W. Ein Netzteil mit 12V10A oder 19V6A oder höher wird empfohlen |
1*DC_ATX |

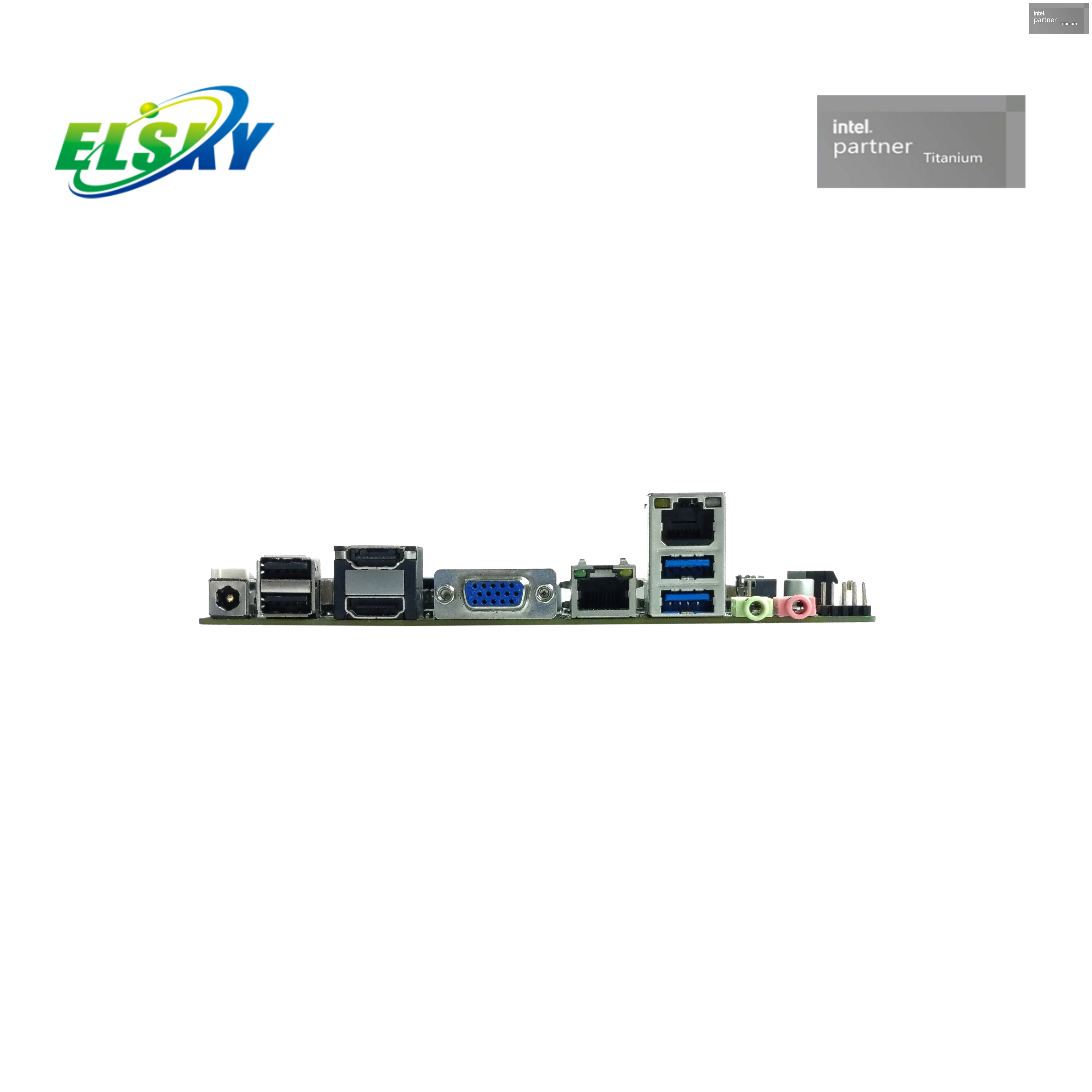

Anzeigefunktion |
1 * VGA DB15-Schnittstelle |
Unterstützt eine Auflösung von 1920 x 1080 bei 60 Hz |
1*VGA_OUT-Pin |
Unterstützt Auflösung 1920 x 1080 bei 60 Hz (12 Pin, 1 x 12 Pin, 2,0 mm). |
1/2*HDMI 1.4-Schnittstelle |
Unterstützt Auflösung 4096/3840 x 2160 bei 30 Hz |
1*HDMI_CON-Pin |
Unterstützt Auflösung 4096/3840 x 2160 bei 30 Hz (16-polig, 2 x 8-polig, 2,0 mm). |
1 * LVDS-Pin |
Unterstützt Auflösung 1920 x 1080 bei 60 Hz (30 Pin, 2 x 15 Pin, 2,0 mm). |
1*VCC_SEL-Pin |
LVDS-Spannungssteuerstift (6Pin, 2*3Pin, 2,54 mm) |
1*INVERT-Pin |
LVDS-Hintergrundbeleuchtungsschalter steuert den Pin (6Pin, 1*6Pin, 2,0 mm) |
1*BKLT_CTRL-Pin |
LVDS-Hintergrundbeleuchtungs-Helligkeits-Einstellstift (4Pin, 1*4Pin, 2,0 mm) |
1 * PCIE 4X-Steckplatz |
Standard-PCIE-4X-Steckplatz, der PCIE-4X-Geräte unterstützt |
Netzwerkfunktion |
1/2*RJ45 LAN-Schnittstelle |
RTL8111F Gigabit-Netzwerkadapterchip, der das Aufwecken des Netzwerks und die PXE-Boot-Funktion ohne Festplatte unterstützt |
1*Mini-PCIE-Schnittstelle |
Unterstützt WLAN/Bluetooth/3G/4G |
Festplattenfunktion |
1*MSATA-Schnittstelle |
Unterstützt MSATA-Festplatten |
2*SATA-Schnittstelle |
Standard-SATA3.0-Festplattenschnittstelle, maximale Übertragungsgeschwindigkeit 6,0 Gbit/s |
2*SATA_PWR-Pin |
Der Festplatten-Stromversorgungsstift kann 5 V oder 12 V (4-polig, 1 x 4-polig, 2,54 mm) liefern. |
Soundfunktion |
Integrierter Cmedia HS-100B Hi-Fi-USB-Audiochip |
1*LIN_OUT-Schnittstelle |
Audioausgabe unterstützt (grün) |
1*MIC_IN-Schnittstelle |
Unterstützt Mikrofoneingang (rot) |
1*INT_SPK-Pin |
Der Verstärker unterstützt 8 OHM 5 Watt Lautsprecher-Zweikanalausgang (4Pin, 1*4Pin, 2,0 mm). |
USB-Funktion |
2 * USB3.0-Schnittstelle |
Hinterer Standard-USB3.0-Anschluss |
2*USB2.0-Schnittstelle |
Standard-USB2.0-Schnittstelle auf der Rückseite |
1*F_USB2-Pin |
Vordere USB2.0-Pins, ein Satz von 2*USB2.0 (9Pin, 2*5Pin, 2,54 mm) |
1*F_USB3-Pin |
Vordere USB2.0-Pins, ein Satz von 2*USB2.0 (9Pin, 2*5Pin, 2,54 mm) |
Wählen Sie entweder den F_USB3-Pin oder den USB_A1-Port (an der gleichen Position wie LAN_B) |
Schaltfunktion |
1*F_PANEL-Pin |
Schalter, Betriebsanzeige, Festplattenanzeige, Neustart-Pin (9-polig, 2 x 5-polig, 2,54 mm). |
1*AUTO_SW-Pin |
Die Hardware steuert das Einschalten und die Einschalt-Pins (3-polig, 1 x 3-polig, 2,0 mm). |
Andere E/A |
1*COM1-Pin |
Serieller Anschluss. Nur RS232 wird unterstützt (9Pin, 2*5Pin, 2,54 mm) |
1 * COM2-Pin |
Serieller Anschluss, COM2 unterstützt optional RS232, RS422 oder RS485 (9Pin, 2*5Pin, 2,54 mm) |
1 * JP8-Pin |
Steuerung COM2 Pin 9 Spannung 0V/5V/12V Optional (6Pin, 2*3Pin, 2,0mm) |
JP9/JP10/JP11-Pin |
Einstellungen der RS422- und RS485-Signalbrücken von COM2 (6Pin, 2*3Pin, 2,0 mm) |
COM3~COM6 -Pin |
Serieller Anschluss, unterstützt Standard RS232; (39Pin, 2*20Pin, 2,0mm) |
1*SIM_CARD-Steckplatz |
Unterstützt SIM-Karte, für 3G/4G ist eine SIM-Karte erforderlich |
1*CLR_CMOS-Pin |
Motherboard-Reset- und Entladestifte (2Pin, 1*2Pin, 2,54 mm) |
1*SYS_FAN-Pin |
Die Pins des Systemlüfters laufen auf Hochtouren und unterstützen keine Temperaturregelung (3Pin, 1*3Pin, 2,54 mm). |
1*CPU_FAN-Pin |
CPU-Lüfterstifte unterstützen Temperaturregelung (3-polig, 1 x 3-polig, 2,54 mm). |
Betriebsumgebung |
Arbeitstemperatur: -20℃~60℃； Betriebsfeuchtigkeit: 5 % ~ 95 % relative Luftfeuchtigkeit, keine Kondensation |
BIOS |
AMI BIOS, unterstützt Einschalten, zeitgesteuerten Start, Fernein- und -ausschalten, intelligente Geräteidentifikation |
Wachhund |
Watchdog-Programmierung, unterstützt Hardware-Reset-Funktion (256 Stufen, 0–255 Sekunden). |
Betriebssystem |
Unterstützt Windows 10, Windows 8, Windows 7, Linux ez |
