Intel Raptor Lake 13.ª generación Dual DDR4 Max 64 GB M.2 PCIe 4.0 para uso industrial

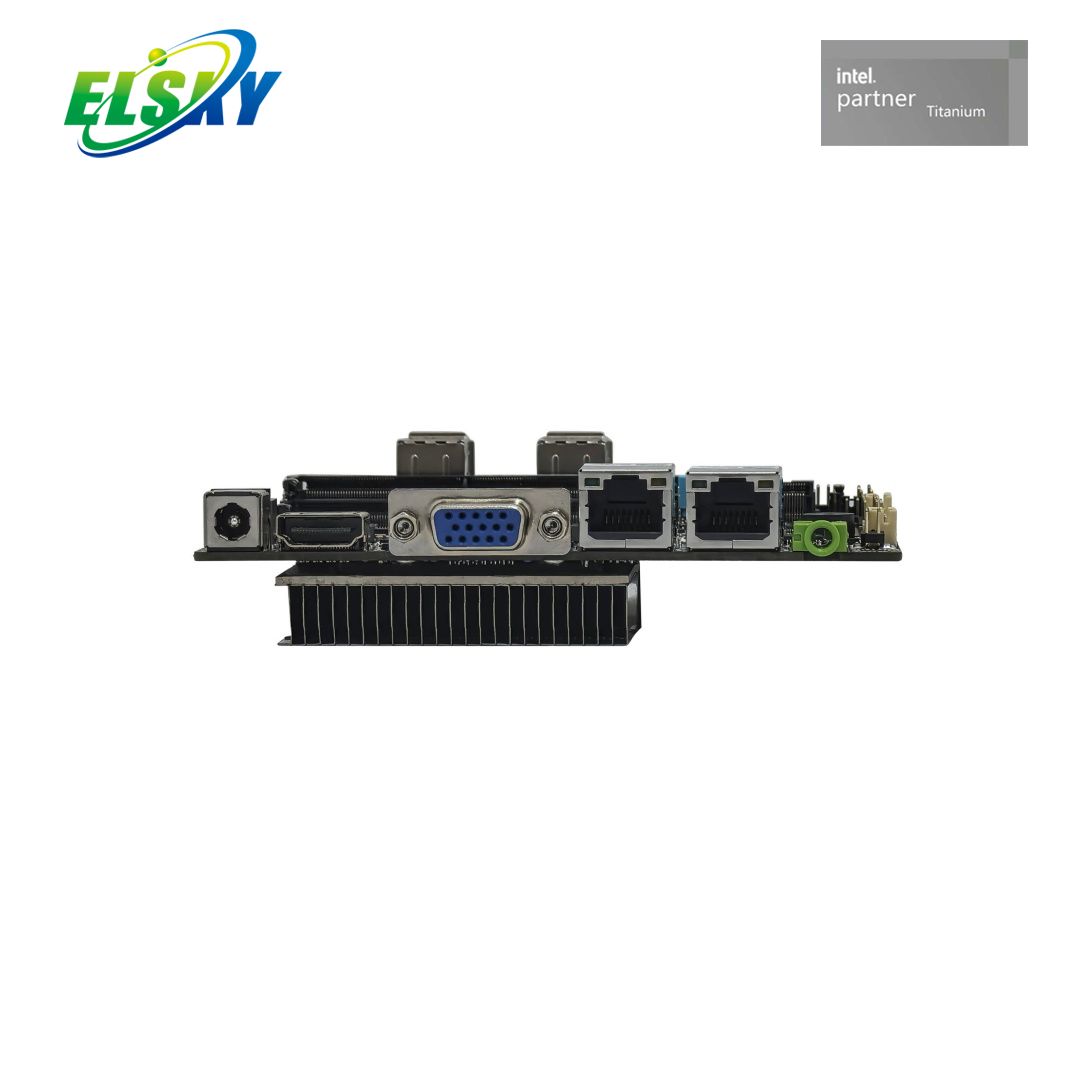

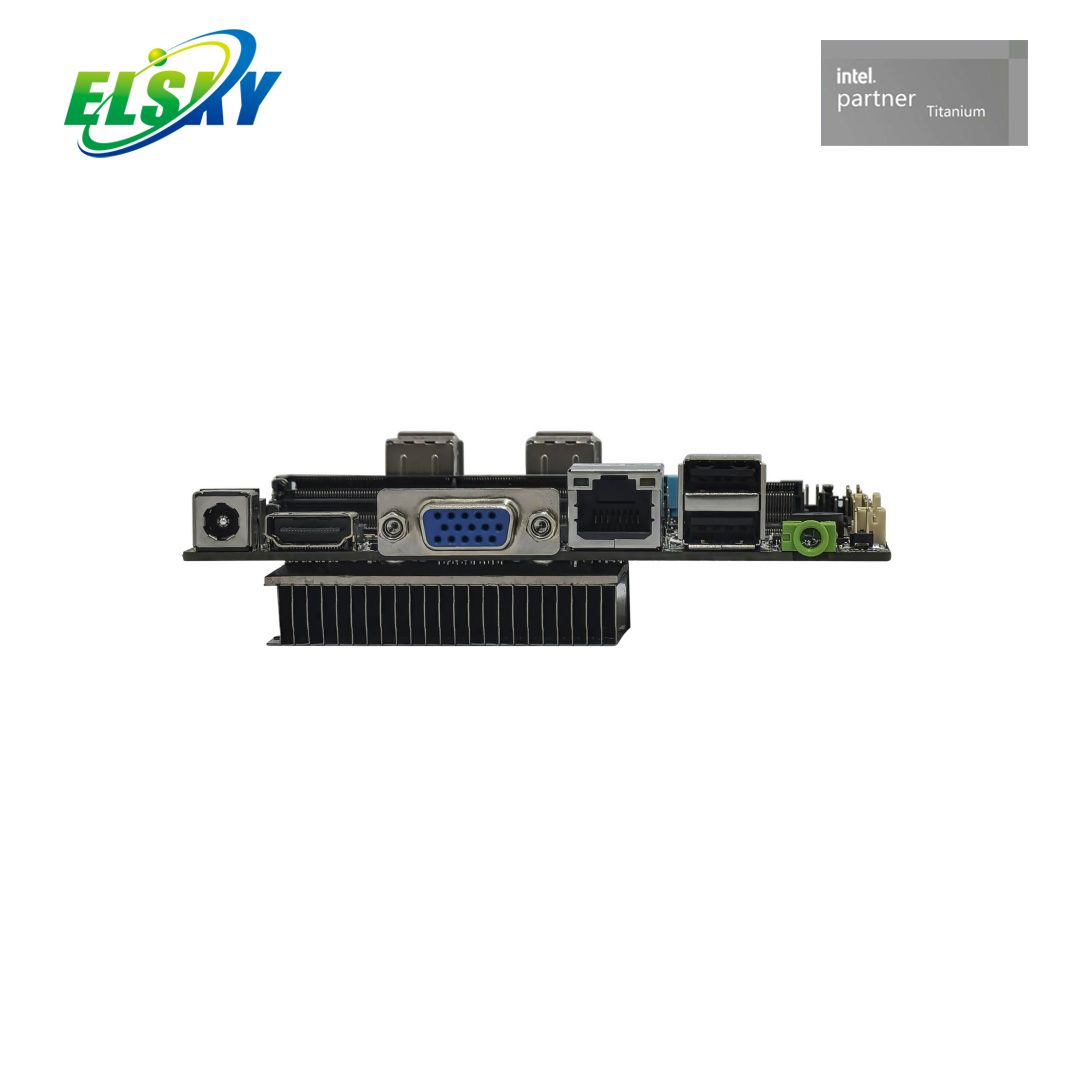

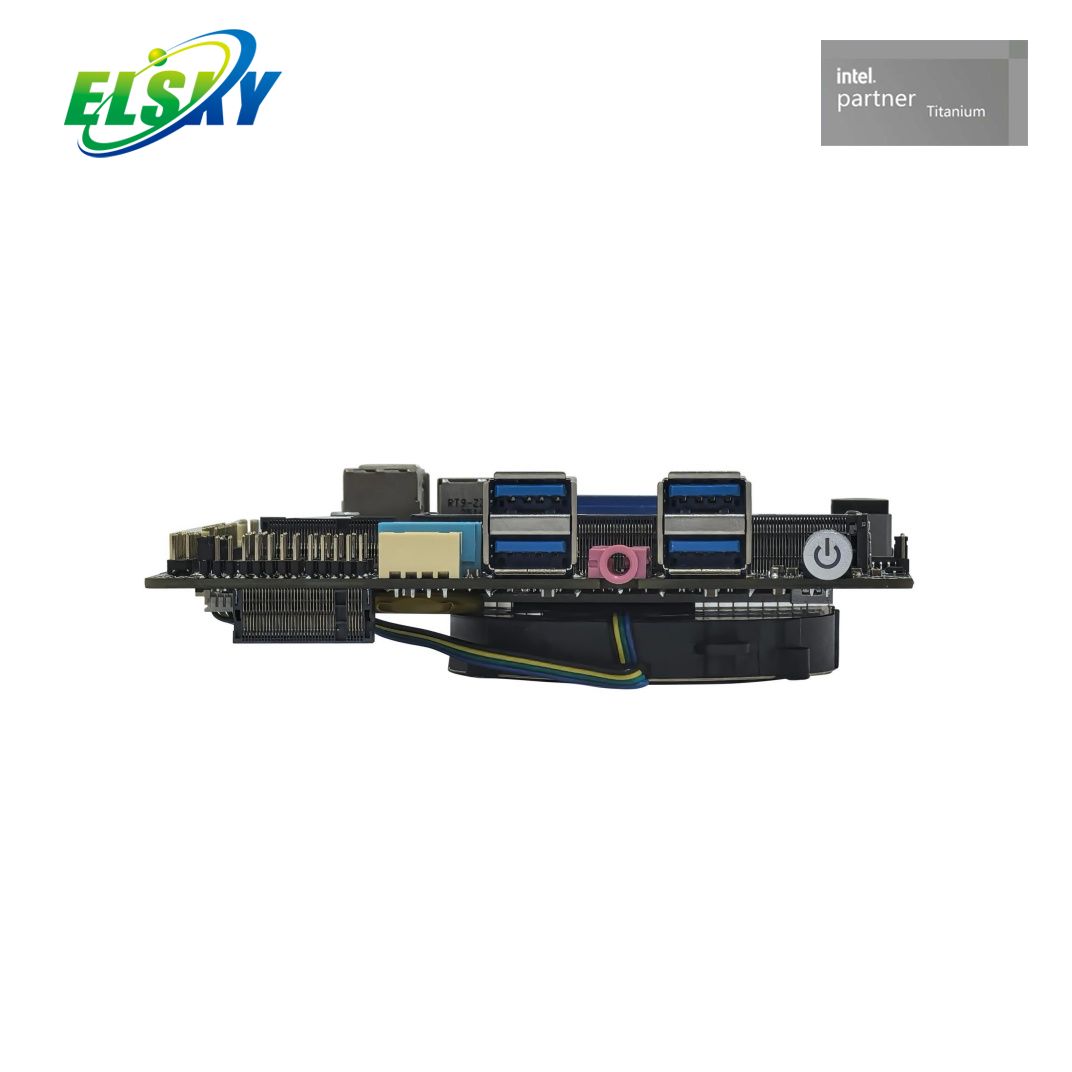

Placa industrial de amplio voltaje, 12-24V, 12.ª generación, 4K, HDMI, M.2, SSD, LAN dual opcional

Compartir con:

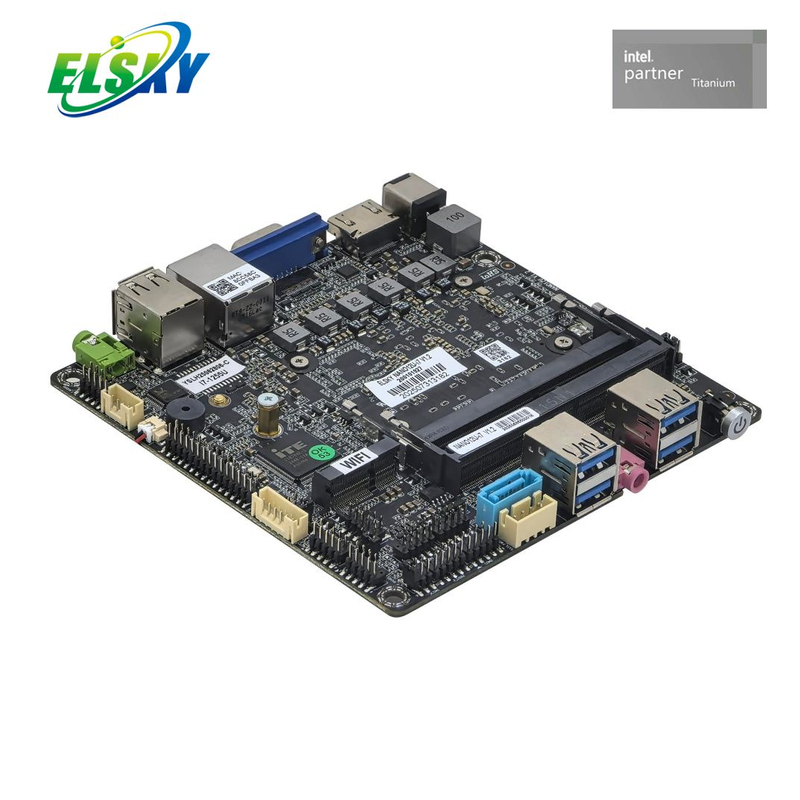

Mini placa base Intel de 13.a generación, NANO DDR4 PCIe4.0 4K, placa de PC Industrial de doble LAN

Impulsada por los procesadores Intel Raptor Lake Core de 13.ª generación (serie U/P/H), la NANO13U es una placa base integrada ultracompacta de 120 mm x 120 mm diseñada para implementaciones industriales y comerciales continuas. Con dos ranuras de memoria DDR4 de hasta 64 GB, almacenamiento ultrarrápido PCIe 4.0 NVMe, soporte versátil para múltiples pantallas 4K y entrada de CC de amplio rango de 12 V ~ 24 V, ofrece una potencia informática sólida para señalización digital dinámica, puertas de enlace perimetrales y sistemas de control automatizados.

Procesador:	I3 I5 I7 I9
LAN:	1 2
Disponibilidad:

Cantidad:



Preguntar Añadir a la cesta

Modelo:
NANO13U
Marca:
ELSKY

Placa integrada Intel de 13.ª generación Placa base de triple pantalla 4K Placa base de amplio voltaje de 12 V-24 V CC Mini placa de PC LAN Gigabit dual Placa industrial integrada DDR4 M.2

Descripción del Producto

Descripción general

Equipado con procesadores Intel® 13.ª generación Core™ i3/i5/i7/i9, ofrece una integración perfecta para hardware IoT y arquitectura integrada de próxima generación. Con soporte para SSD PCIe 4.0 de alta velocidad, operación de CC de amplio voltaje, comunicaciones seriales flexibles y configuraciones de pantalla personalizadas (VGA, HDMI dual, LVDS/eDP), el NANO13U une el rendimiento de ejecución sin procesar con confiabilidad industrial especializada.

Características

Procesamiento Intel de próxima generación : compatibilidad total con las CPU Raptor Lake series U, P y H de 13.ª generación, lo que ofrece un rendimiento personalizado desde computación de bajo consumo hasta subprocesos múltiples de carga pesada.
Memoria y almacenamiento ultrarrápidos : zócalos DDR4 SO-DIMM duales que admiten hasta 64 GB (3200 MHz) combinados con almacenamiento SSD adaptable M.2 Key-M PCIe 4.0 x4/SATA.
Motor visual 4K multipantalla : salida flexible multipantalla que admite hasta 3 pantallas independientes (HDMI 2.0 4K@60Hz, VGA, eDP/LVDS).
Conectividad y comunicación industriales : Cuenta con 2*puertos COM (COM1 configurable como RS232/RS422/RS485 a través de BIOS), opciones duales Gigabit Ethernet y M.2 Key-E para extensión inalámbrica.
Entrada flexible de amplia potencia : protección integrada de suministro de CC de 12 V ~ 24 V de ancho, ideal para condiciones fluctuantes de energía industrial.

Solicitud

Quioscos interactivos y venta minorista inteligente : controle pantallas 4K de alta definición e interfaces periféricas sin problemas.
Industrial Edge Automation : recopilación de métricas de la máquina a través de RS232/422/485 seleccionable y control de líneas de producción automatizadas.
Señalización digital comercial : Compatibilidad con múltiples pantallas (LVDS/eDP/HDMI) perfecta para sistemas de transmisión multipantalla.
Gateways de red y hardware de firewall : opciones de LAN dual combinadas con baja latencia para inspección de paquetes de red y enrutamiento de borde.

¿Por qué elegirnos?

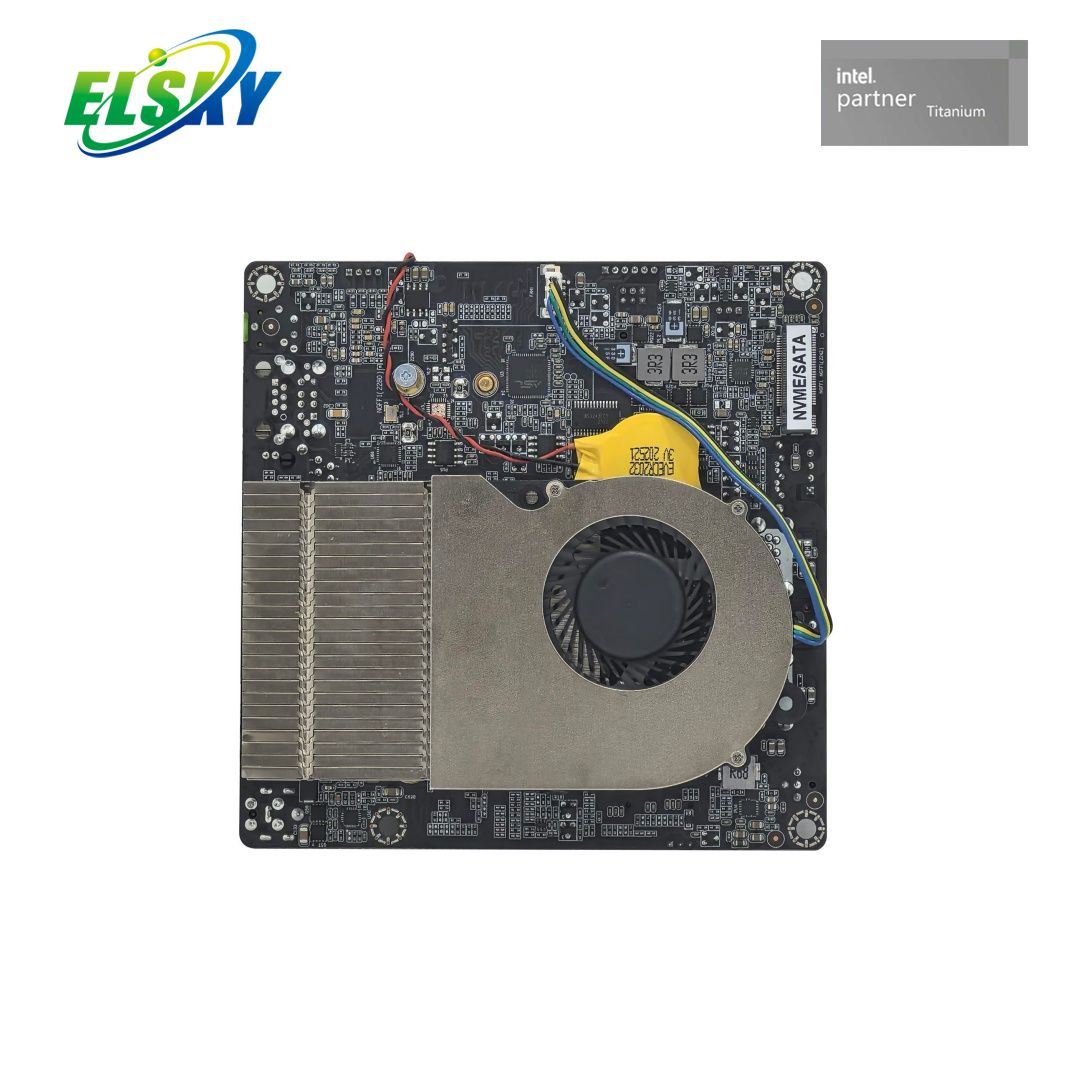

Diseño térmico y de hardware de nivel empresarial : la gestión térmica combinada con la compatibilidad de refrigeración activa/pasiva garantiza un funcionamiento ininterrumpido las 24 horas del día, los 7 días de la semana en entornos hostiles.
Riguroso Control de Calidad : Fabricado bajo estrictos protocolos de prueba para garantizar el máximo tiempo medio entre fallas.
Soporte técnico directo del fabricante : acceso a documentación técnica completa, manuales de definición de pines y soporte de ingeniería dedicado.

Modelo

UPC

4k

COM

LAN

USB2.0

USB3.2

SSD

Memoria

Fuerza

NANO13U

Soporte Intel® Raptor

Lake serie U/P/H de 13.ª generación i3,i5,i7,i9

Apoyo

2

1

6

4

1*M.2

1*SATA

2*NB-DDR4

Máximo 64G

12V~24V amplio voltaje

2

4

>> información de la CPU

UPC	de CPU marca	de CPU modelo	Núcleo/hilo	Frecuencia principal	Turbo	Consumo de energía básico de la CPU (W)	Consumo máximo de energía turbo (W)
13^ª generación I3	Centro	1305U	5 núcleos y 6 hilos	1,6G	4,5G	15	55
13^ª generación I3	Centro	1315U	6 núcleos y 8 hilos	1,2G	4,5G	15	55
13^ª generación I5	Centro	1334U	10 núcleos y 12 hilos	1,3G	4,6G	15	55
		1335U	10 núcleos y 12 hilos	1,3G	4,6G	15	55
		1345U	10 núcleos y 12 hilos	1,6G	4,7G	15	55
13^ª generación I7	Centro	1355U	10 núcleos y 12 hilos	1,7G	5,0G	15	55
13^ª generación I7	Centro	1365U	10 núcleos y 12 hilos	1,8G	5,2G	15	55
13^ª generación I5	Centro	1340P	12 núcleos y 16 hilos	1,8G	4,6G	28	64
13^ª generación I5	Centro	1350P	12 núcleos y 16 hilos	1,9G	4,7G	28	64
13^ª generación I7	Centro	1360P	12 núcleos y 16 hilos	2,2G	5,0G	28	64
13^ª generación I7	Centro	1370P	14 núcleos y 20 hilos	1,9G	5,2G	28	64
13^ª generación I5	Centro	13420H	8 núcleos y 12 hilos	2,1G	4,60G	45	95
		13500H	12 núcleos y 16 hilos	2,6G	4,70G	45	95
		13600H	12 núcleos y 16 hilos	2,8G	4,80G	45	95
13^ª generación I7	Centro	13620H	10 núcleos y 16 hilos	2,4G	4,90G	45	115
		13700H	14 núcleos y 20 hilos	2,4G	5.00G	45	115
		13800H	14 núcleos y 20 hilos	2,5G	5,20G	45	115
13^ª generación I9	Centro	13900H	14 núcleos y 20 hilos	2,6G	5,40G	45	115

>> Especificaciones del producto

Tamaño	120 mm (largo) x 120 mm (ancho) x 32 mm (alto)
UPC	NANO12U	Compatible con CPU Intel® Alder Lake serie U/P/H de 12.ª generación
	NANO13U	Compatible con CPU Intel® Raptor Lake serie U/P/H de 13.ª generación
Fuente de alimentación	1*DC_IN	El diámetro interior del cabezal de CC es de 2,5 mm y admite una fuente de alimentación de voltaje amplio de 12 V ~ 24 V. El consumo máximo de energía turbo de la CPU de la serie U es de 55 W y se recomienda utilizar una fuente de alimentación de 12 V 7 A o 19 V 5 A o superior; El consumo máximo de energía turbo de la CPU de la serie P es de 64 W. Se recomienda utilizar una fuente de alimentación de 12V 7A o 19V5A o superior; El consumo máximo de energía turbo de la CPU de la serie H es de 115W. Se recomienda utilizar una fuente de alimentación de 12 V 10 A o 19 V 6,3 A o superior;
	1*ATX1 (4 pines opcionales)
Memoria	2 * ranuras SODIMM	Memoria NB-DDR4, compatible con memoria 2133/2400/2666/2933/3200, soporte máximo 64G
Función de red	1/2* puerto RJ45_LAN	La red única admite la tarjeta Realtek 8111H Gigabit Ethernet de forma predeterminada; Soporte opcional para la tarjeta Gigabit Ethernet Motorcomm YT6801; Compatibilidad con red dual Tarjetas de red gigabit duales Realtek 8111H+Realtek 8111H; Soporte opcional para tarjetas de red Gigabit dual Motorcomm YT6801+Motorcomm YT6801; Admite activación de red y función de arranque sin disco PXE;
	1*M2_puerto WIFI	Admite interfaz Key-E M.2 2230 PCIE3.0 x1 módulo WiFi, se puede modificar para admitir módulo WiFi Bluetooth
Función de visualización	Intel® UHD Graphics Ultra Core Tarjeta gráfica			Admite replicación de pantalla única, pantalla dual/triple pantalla, expansión de pantalla dual/triple y pantalla dual bajo SHELL;
	1* puerto HDMI®1 2.0	Soporta resolución 4K 4096/3840*2160@60Hz
	1 puerto VGA DB15.	Resolución de soporte 1920*1080@60Hz

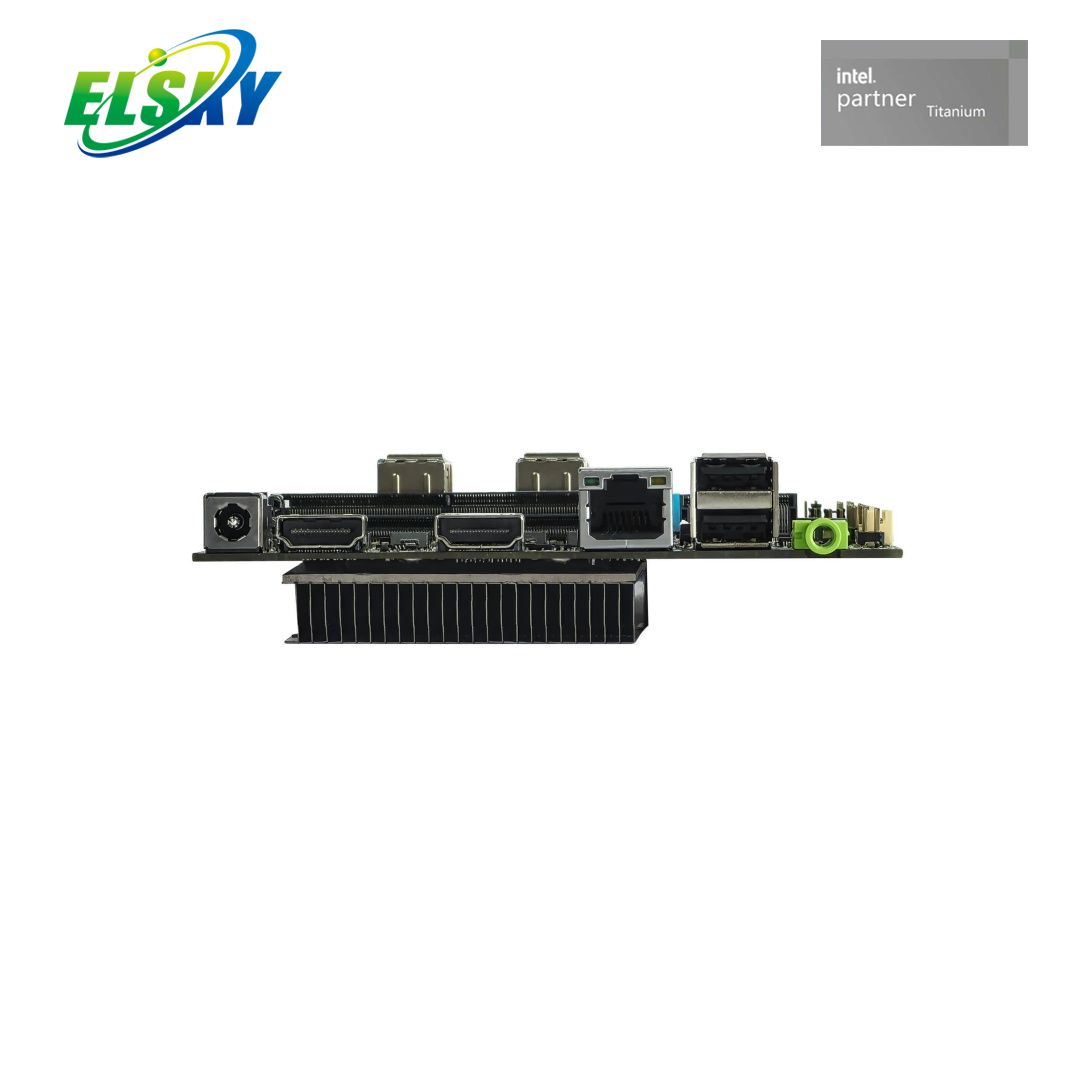

	1*puerto HDMI®2 2.0 (opcional)		Soporta resolución 4K 4096/3840*2160@60Hz
	La interfaz VGA se puede cambiar para admitir la interfaz HDMI®2 2.0
	1 pin LVDS/EDP.	Resolución de soporte 19201080@60Hz (30 pines, 215 pines, 2,0 mm)
	1 * pin LVDS_PWR	LVDS/EDP Pin de control de voltaje de trabajo (6 pines, 2*3 pines, 2,0 mm)
	1 * pin INVERTIDO	Pin de control de retroiluminación LVDS (6 pines, 1*6 pines, 2,0 mm)
	Soporte predeterminado para LVDS, soporte opcional para EDP, pines compartidos; *EDP admite resolución 4K de 4096/38402160@60Hz, utilizando el cable de pantalla EDP-B**
USB Función	4 * puerto USB3.2	Interfaz USB 3.2 Gen1 estándar trasera, con un ancho de banda de transmisión máximo de 5 Gbps
	2 * puerto USB2.0	Interfaz USB 2.0 estándar trasera, con un ancho de banda de transmisión máximo de 480Mbps
	1 * F_USB1 pin	Pines USB 2.0 frontales, un juego con 2 USB 2.0 (9 pines, 2 de 5 pines, 2,0 mm)
	1 pin F_USB2.	Pines USB 2.0 frontales, un juego con 2 USB 2.0 (9 pines, 2 de 5 pines, 2,0 mm)
	Elija entre la señal USB de M2-WIFI y la señal integrada F_USB2 2.º/4.º/6.º/8.º/10.º; F_USB2 tiene señal predeterminada en 2/4/6/8/10, M2-WIFI no tiene señal USB;
Función de sonido	Decodificador de audio digital Realtek ALC897 HD integrado, controlador de audio de alta fidelidad de 6 canales;
	1* puerto LIN_OUT	Admite salida de audio (verde)
	1* puerto MIC_IN	Admite entrada de micrófono (rojo)
	1 * pin INT_SPK	Admite salida de altavoz (amplificador) de 8 ohmios y 5 vatios (4 pines, 1 * 4 pines, 2,0 mm)
	1 * pin F_AUDIO	Pin de audio estándar (9 pines, 2*5 pines, 2,0 mm)
Función de disco duro	1 * puerto NGFF	Admite interfaz Key-M M.2 2280 NVME PCIE4.0 x4/SATA SSD estándar adaptable;
	1* puerto SATA1	Interfaz de disco duro SATA estándar, compatible con SATA 3.0
	1 * pin SATA_PWR	Pin de fuente de alimentación del disco duro, capaz de suministrar energía de 5 V y 12 V (4 pines, 1*4 pines, 2,54 mm)
Función de interruptor	1 * pin F_PANEL	Interruptor, luz de encendido, luz del disco duro, pin de reinicio (9 pines, 2*5 pines, 2,0 mm)
	1 * clavija AUTO_SW	Alimentación de control de hardware en el enchufe (3 pines, 1*3 pines, 2,0 mm)
	1*botón PWR_SW	Botón de cambio
Otras E/S	1 pin COM1.	Admite estándar RS232/RS422/RS485 opcional (configuración del BIOS) (9 pines, 2*5 pines, 2,0 mm)
	1 * pin COM2	Solo admite RS232 estándar (9 pines, 2*5 pines, 2,0 mm)
	1 pin JCOM1.	El pin 9 de COM1 está configurado en 0V/5V/12V (6 pines, 2*3 pines, 2,0 mm)
	1 * pin CLR_CMOS	Pines de reinicio y descarga de la placa base (3 pines, 1 * 3 pines, 2,0 mm)
	1 * ventilador 1 pin	Pin del ventilador de la CPU, 12 V, admite control de temperatura (4 pines, 1*4 pines, 1,25 mm)
	1 * pin J_GPIO	GPIO Pin de control (10 pines, 2*5 pines, 2,0 mm)
	1 * pin DB_CN	Pines de depuración (10 pines, 2*5 pines, 2,0 mm)
Entorno operativo	Temperatura de trabajo: -10 ℃ ~ 60 ℃; Humedad de trabajo: 5%~95% de humedad relativa, sin condensación
BIOS	AMI BIOS, admite encendido, encendido temporizado y reconocimiento inteligente de dispositivos de encendido/apagado remotos
perro guardián	Programación de vigilancia, admite función de reinicio de hardware (256 niveles, 0-255 segundos)
Sistema operativo	Compatible con Windows 11, Windows 10, Linux, etc.

>> Preguntas frecuentes

P1: ¿Cuáles son las principales diferencias en los requisitos de fuente de alimentación entre las variantes de CPU del NANO13U?

R: El NANO13U admite un voltaje amplio de 12 V ~ 24 V. Para las CPU de la serie U, se recomienda un adaptador de corriente de 12 V/7 A; para la Serie P, utilice 12V/7A; y para las CPU de la serie H de alto rendimiento, recomendamos utilizar fuentes de alimentación de 12 V/10 A o 19 V/6,3 A para manejar la potencia máxima de impulso.

P2: ¿La ranura M.2 admite SSD con protocolo NVMe PCIe 4.0 y SATA?

R: Sí, la ranura M.2 Key-M (NGFF 2280) admite SSD adaptables de doble protocolo, lo que le permite utilizar SSD NVMe PCIe 4.0 x4 de alta velocidad o SSD SATA estándar sin problemas.
