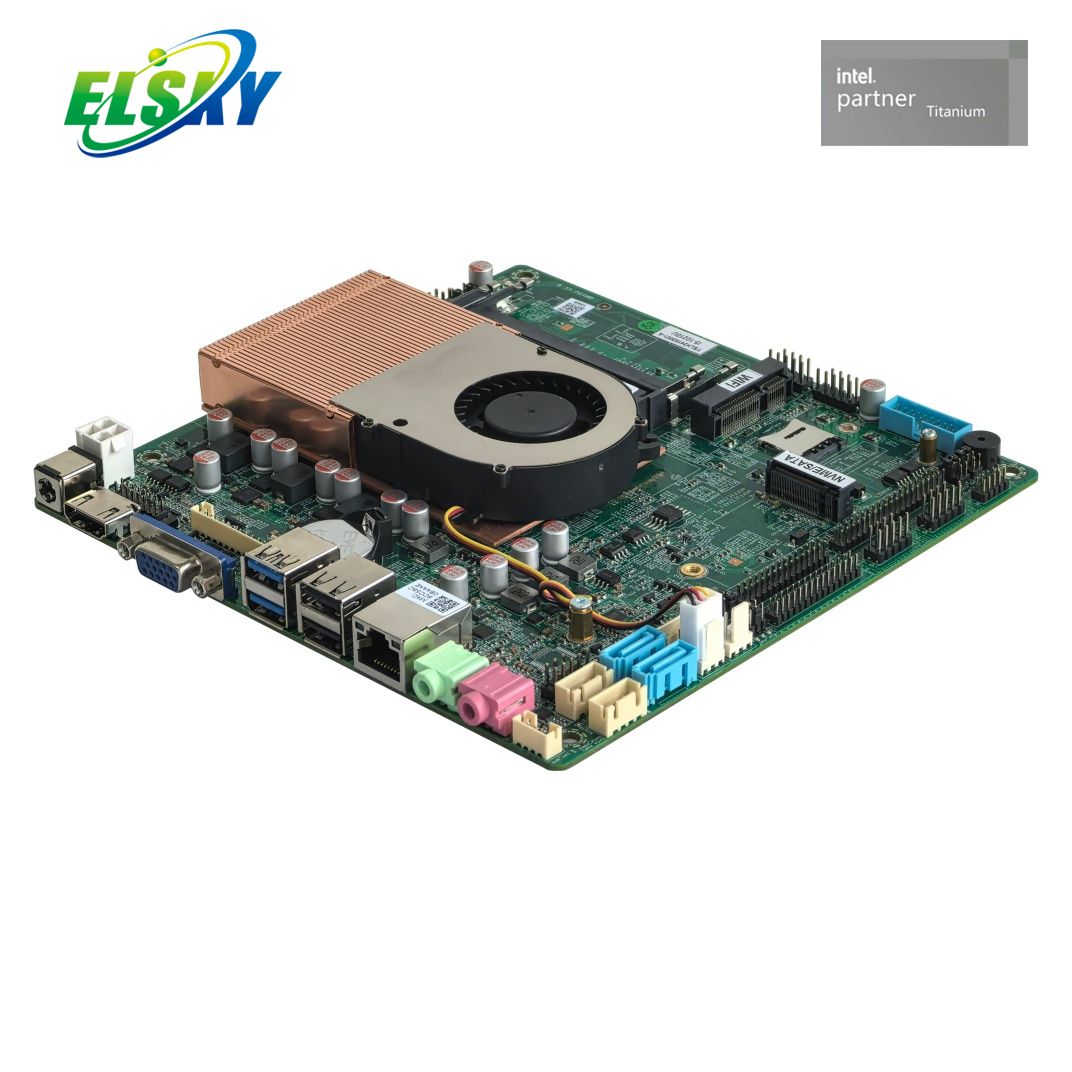

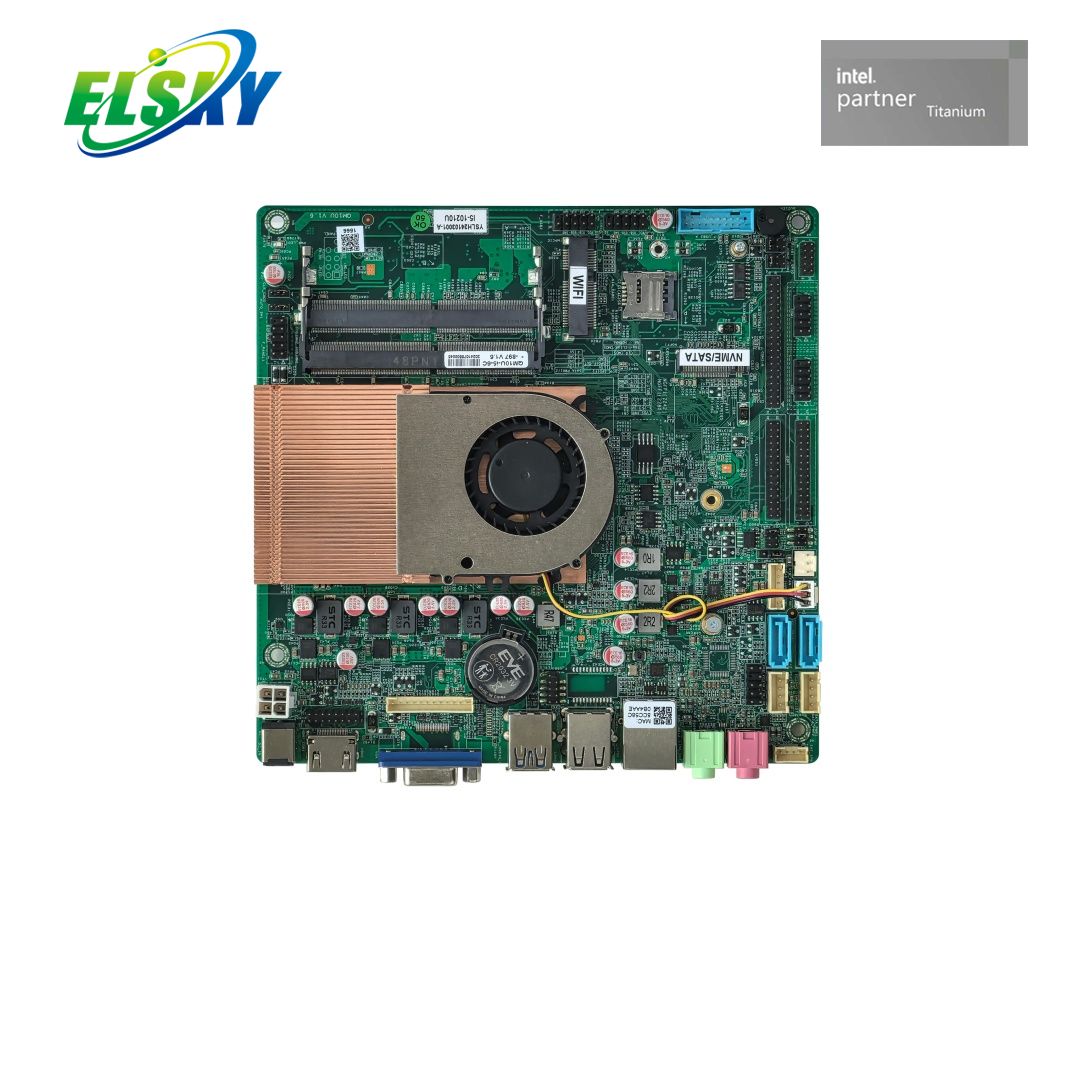

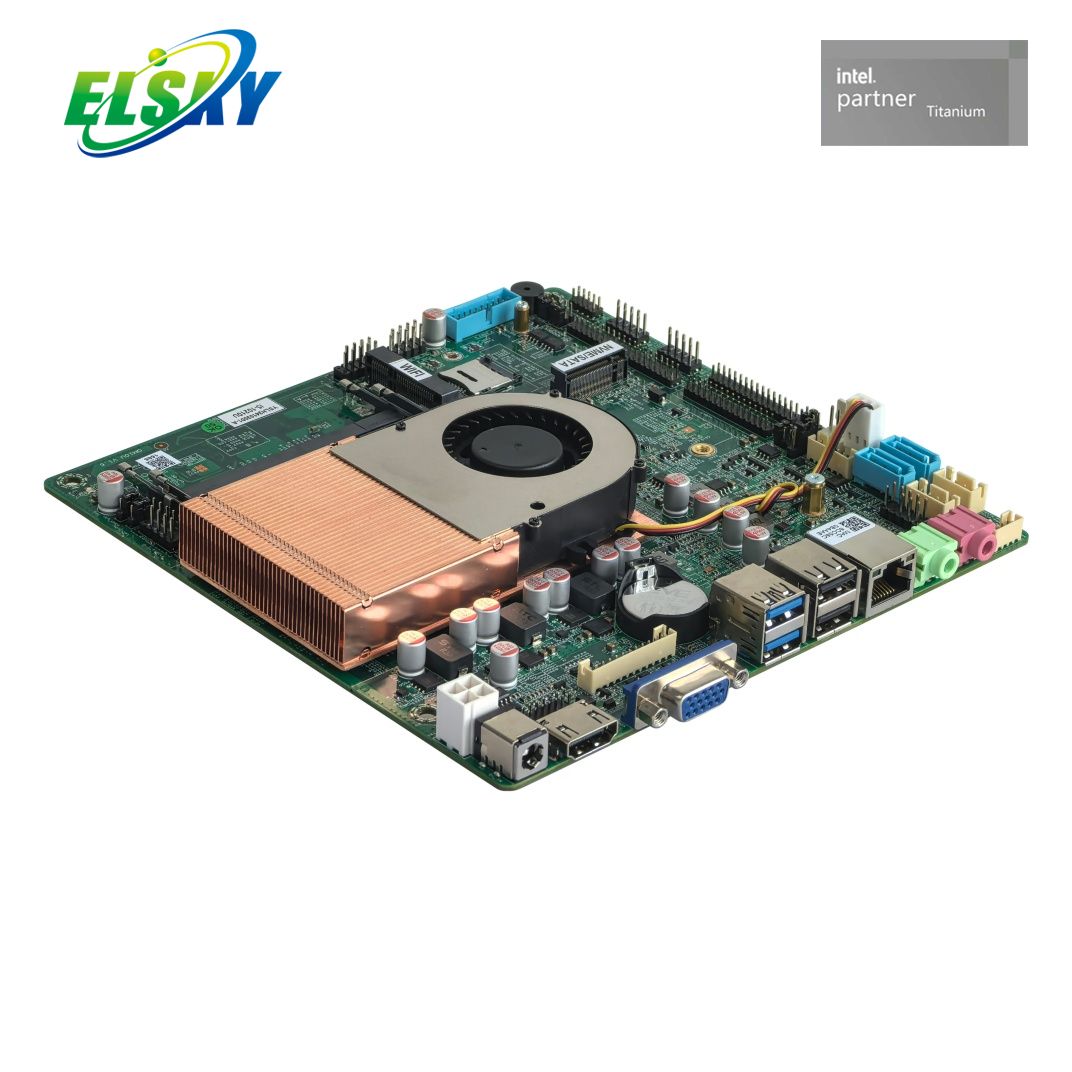

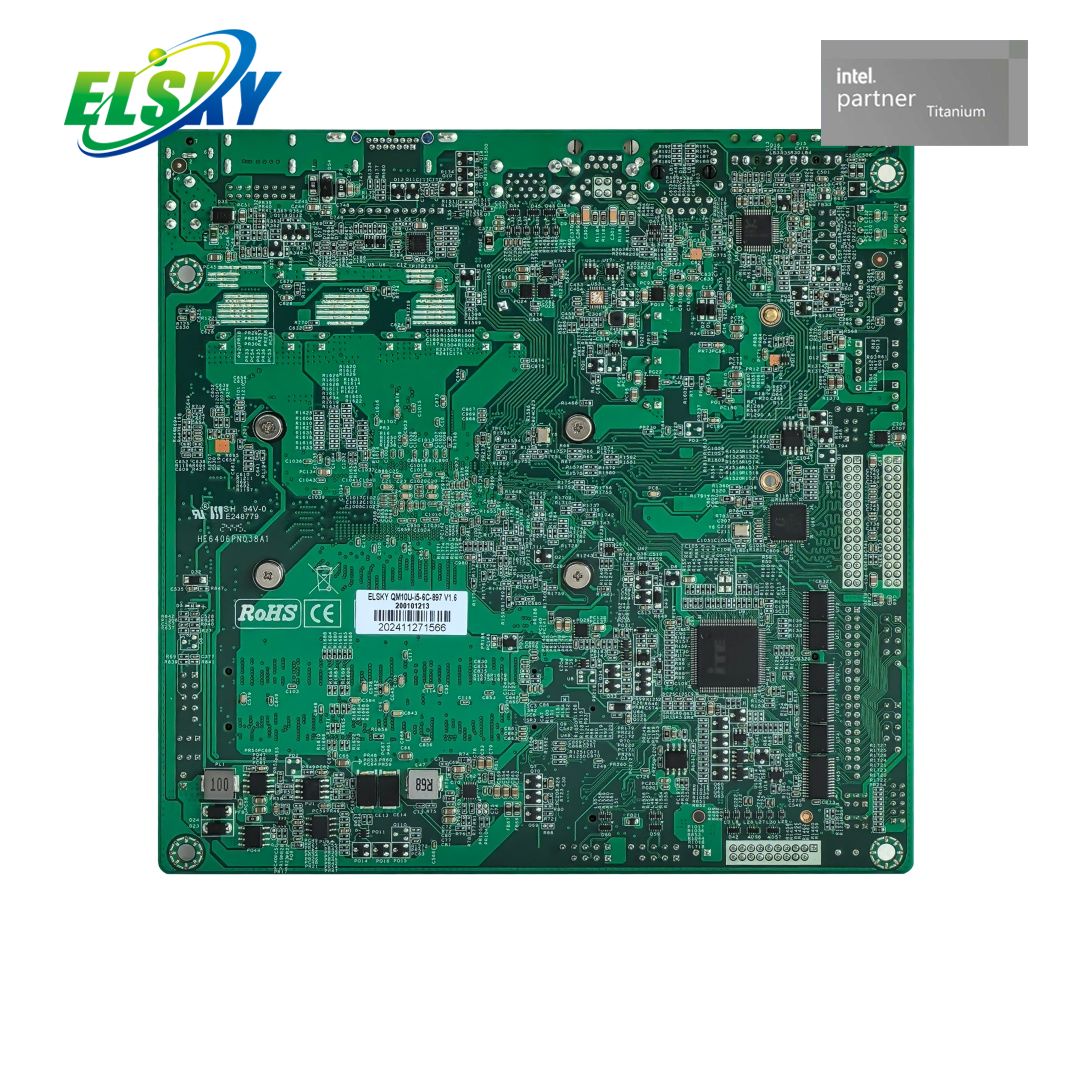

Tamaño de la placa base |
170mm*170mm*18mm |
UPC |
Admite CPU : Whiskey Lake de octava generación celeron 4305U, I3-8145U, I5-8265U, I7-8665U, etc. |
Admite : I3-10110U, I5-10210U, I7-10510U Comet Lake de décima generación CPU , etc. |
Memoria |
QM8U |
2 * ranura de memoria NB-DDR4, admite memoria de 2133/2400 MHz, admite máximo 64 GB |
QM10U |
2 * ranura de memoria NB-DDR4, admite memoria de 2133/2400/2666 MHz, admite máximo 64 GB |
Fuente de alimentación |
1*DC_IN |
Admite alimentación de 12 V, diámetro del cabezal de CC de 2,5 mm El consumo total de energía de la placa base es de aproximadamente 60 W. Se recomienda utilizar 12 V 7 A o 19 V 4 A por encima de la potencia. |
1*ATX1 |

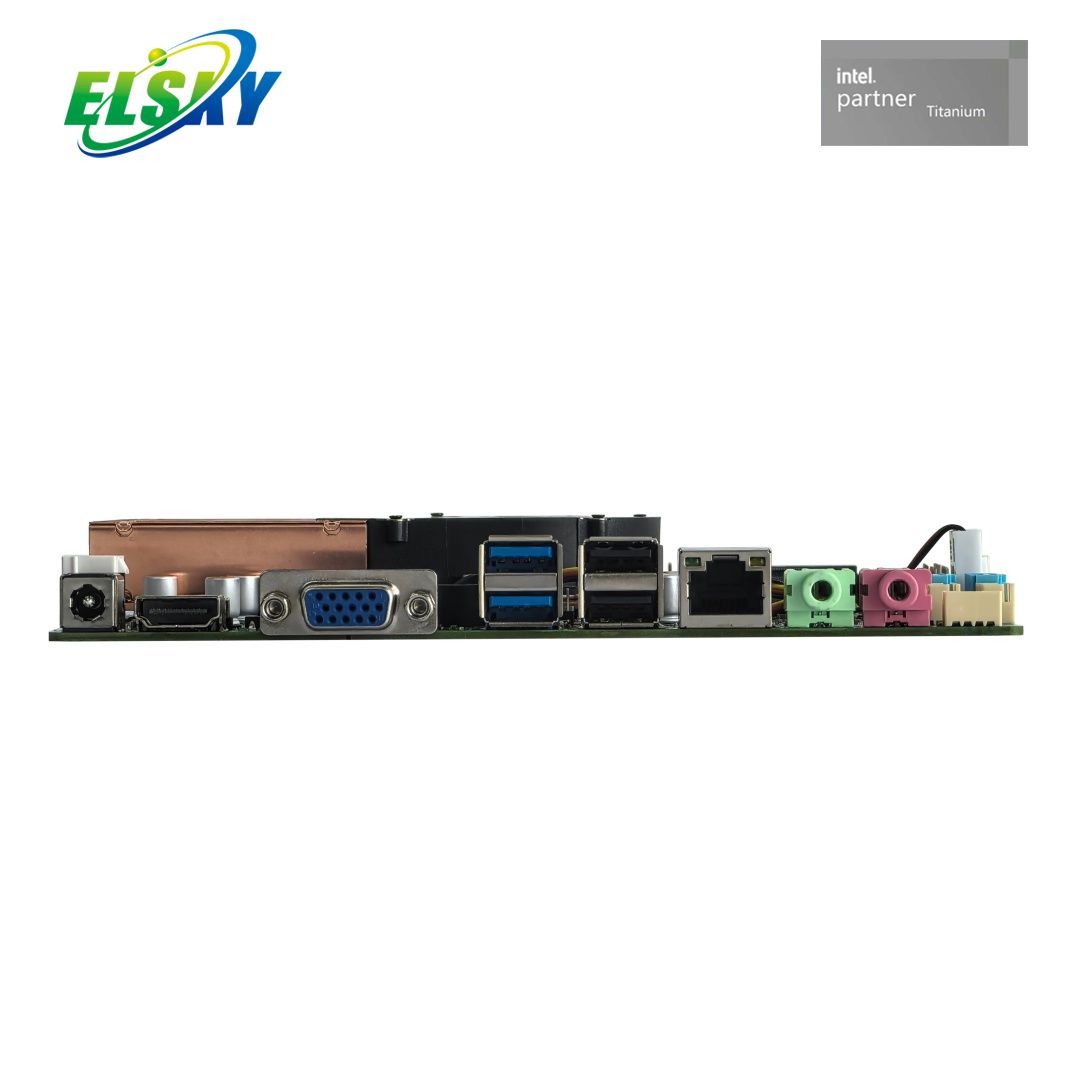

Función de visualización |
Controlador de gráficos Intel UHD Graphics super core integrado, compatible con pantalla única, copia de pantalla doble/tres pantallas, extensión de pantalla doble/tres pantallas, pantalla única DOS |
1 * pin VGA_OUT |
Resolución de soporte 1920*1080@60HZ (12 pines, 1*12 pines, 2,0 mm) |
1 puerto VGA DB15. |
Resolución de soporte 1920*1080@60HZ |

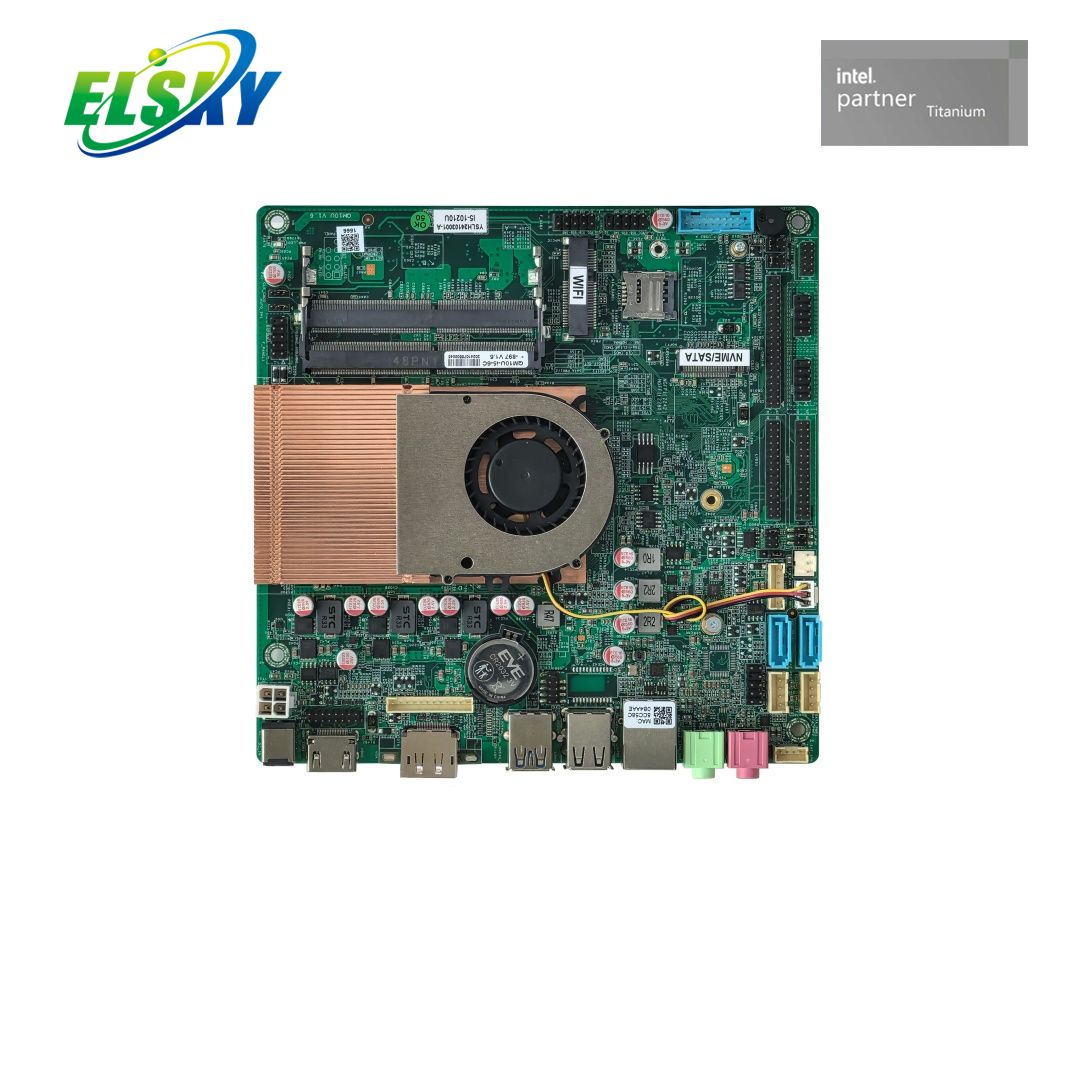

1*puerto DP 1.4 (opcional) |
Compatible con DP++, compatible con resolución 4K 4096/3840*2160@60HZ |
La interfaz VGA y la interfaz DP son opciones |
1* puerto HDMI 1.4 |
Soporta resolución 4K 4096/3840*2160@30HZ |
1 * clavija HDMI_CON |
Admite resolución 4K 4096/3840*2160@30HZ (16 pines, 2*8 pines, 2,0 mm) |
1 * EDP 1 pin |
Cable de pantalla EDP-C Compatible con resolución 4K 4096/3840*2160@60H(30 pines, 2*15 pines, 2,0 mm) |
1 * pin EDP_PWR |
EDP de control de voltaje de trabajo Pin (6 pines, 2 * 3 pines, 2,0 mm) |
1 * pin LVDS |
Resolución de soporte 1920*1080@60HZ (30 pines, 2*15 pines, 2,0 mm) |
1 * pin LVDS_PWR |
LVDS Pin de control de voltaje de trabajo (6 pines, 2*3 pines, 2,0 mm) |
1 * pin INVERTIDO |
LVDS Control de brillo de la retroiluminación del interruptor de retroiluminación (6 pines, 1 * 6 pines, 2,0 mm) |
1*BKLT-PWR1 |
Pin de control de voltaje de retroiluminación LVDS |
El pin LVDS y el pin EDP son opciones |
función ethernet |
1/2* puerto LAN |
Red única: soporte predeterminado para la tarjeta de red gigabit Realtek 8111H; Soporte opcional para la tarjeta de red Yutawei YT6801 Gigabit; Red dual: compatible con tarjeta de red Gigabit Realtek 8111H + Realtek 8111H; soporte opcional para tarjeta de red Gigabit Yutai YT6801 + Yutai YT6801; Admite activación de red y PXE sin función de inicio de disco |
1 * puerto mini-PCIE |
Señal PCIE3.0, compatible con módulo WIFI/3G/4G/GPS/bluetooth, puede elegir soporte MSATA |
Función de disco duro |
1 * puerto M.2 |
De forma predeterminada, admite M.2 2280, puede elegir 2242; de forma predeterminada, el acuerdo NVME (PCIE) puede cambiar el soporte del acuerdo SATA. |
1* puerto SATA1 |
estándar SATA3.0 , velocidad máxima de transmisión Puerto de disco duro 6,0 Gbps |
La señal SATA1 y la señal MSATA son opciones, por defecto son compatibles con SATA1 |
1* puerto SATA2 |
estándar SATA3.0 , velocidad máxima de transmisión Puerto de disco duro 6,0 Gbps |
1 pin SATA_PWR1. |
Pin de fuente de alimentación del disco duro y puede tomar electricidad de 5 V, 12 V. (4 pines, 1*4 pines, 2,54 mm) |
1 * pin SATA_PWR2 |
Pin de fuente de alimentación del disco duro y puede tomar electricidad de 5 V, 12 V. (4 pines, 1*4 pines, 2,54 mm) |
Función de audio |
Decodificador de audio digital Realtek ALC897 HD integrado, controlador de audio de alta fidelidad de 6 canales, se puede cambiar para admitir la tarjeta de sonido USB BBH621 |
1* puerto LINE_OUT |
Admite salida de audio (verde) |
1* puerto MIC_IN |
Admite entrada de micrófono (rojo) |
1 * pin INT_SPK |
Amplificador de potencia Compatible con 8Om5W de altavoz de salida (4 pines, 1*4 pines, 2,0 mm) |
1 * pin F_AUDIO |
de audio estándar Pin (9 pines, 2*5 pines, 2,54 mm) |
1 * pin SPDIF |
de audio digital Clavija (3 pines, 1*3 pines, 2,54 mm) |
USB Función |
2 * puerto USB3.2 |
Puerto USB3.2 Gen1 estándar trasero, velocidad máxima de transmisión 10,0 Gbps |
2 * puerto USB2.0 |
Puerto USB 2.0 estándar trasero , velocidad máxima de transmisión 480 Mbps (60 MB/s) |
1 * F_USB1 pin |
Pin USB2.0 frontal , un grupo tiene 2 * USB2.0 (9 pines, 2 * 5 pines, 2,54 mm) |
1 pin F_USB2. |
Pin USB2.0 frontal , un grupo tiene 2 * USB2.0 (9 pines, 2 * 5 pines, 2,54 mm) |
La señal USB de F_USB2 foot 2/4/6/8/10 interactúa con Mini-PCIE, y el F_USB2 foot 2/4/6/8/10 predeterminado tiene una señal |
1 * F_USB3 pines |
Pin USB2.0 frontal, un grupo tiene 2 * USB3.2 (19 pines, 2 * 10 pines, 2,0 mm) |
Interfaz F_USB3 pin y USB3 (USB2.0) dos eligen uno, la red dual de la placa base F_USB3 pin tiene señal USB |
1 pin F_USB3_A. |
Pin frontal USB3.2 Gen1, un grupo tiene 2 * USB3.2 (19 pines, 2 * 10 pines, 2,0 mm) |
El pin F_USB3_A de 11,12 pies y la tarjeta de sonido USB tienen dos señales USB, con la señal del pin F_USB3_A predeterminada |
Función de interruptor |
1 * pin F_PANEL |
interruptor, LED de encendido, LED de disco duro, pin de reinicio (9 pines, 2 * 5 pines, 2,54 mm) |
1 * clavija AUTO_SW |
de hardware en alimentación de control el pin (3 pines, 1 * 3 pines, 2,0 mm) |
Otras E/S |
COM1/COM2 clavija |
Puerto serie, COM1 compatible con RS232, RS422/RS485 opcional (9 pines, 2*5 pines, 2,54 mm) |
COM3~COM6 clavija |
Puerto serie, compatible con RS232 estándar; (39 pines, 2*20 pines, 2,0 mm) |
1 pin JCOM1. |
Control COM1 9.° voltaje 0V/5V/12V opcional (6 pines, 2*3 pines, 2,0 mm) |
1 pin JCOM2. |
Control COM2 noveno voltaje 0V/5V/12V opcional (6 pines, 2*3 pines, 2,0 mm) |
1 * ranura para tarjeta SIM_CARD |
Admite tarjeta SIM, cuando se utiliza 3G/4G se necesita SIM tarjeta |
1 * ventilador 2 pines |
de la CPU , control de temperatura de soporte Pin del ventilador (3 pines, 1 * 3 pines, 2,54 mm) |
1 * ventilador 3 pines |
Pin del ventilador del sistema, velocidad máxima, no admite control de temperatura (3 pines, 1*3 pines, 2,54 mm) |
1 * pin CLR_CMOS |
CLR_CMOS Pin de descarga de limpieza cero de la placa base (3 pines, 1 * 3 pines, 2,0 mm) |
1 * pin J_GPIO |
de control GPIO Pin (10 pines, 2*5 pines, 2,0 mm) |
Ambiente de trabajo |
temperatura de trabajo: -10 ℃ ~ 60 ℃; Humedad de trabajo: 5% ~ 95% de humedad relativa, sin condensación |
BIOS |
AMI BIOS, soporte de encendido, RTC, identificación inteligente de equipos de conmutación remota |
perro guardián |
Programación de vigilancia, función de reinicio de hardware de soporte (256 niveles, 0 ~ 255 segundos) |
Sistema operativo |
Compatible con Windows 11, Windows 10 , Linux , etc. |
