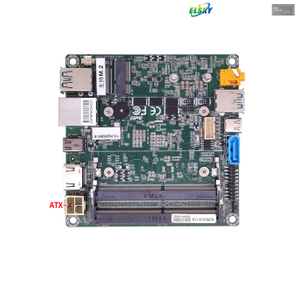

Placa base de fábrica de alto rendimiento con CPU Intel I3-6100U I5-6200U I7-6500U para Mini PC, quiosco, industria

UPC

NUC600

3855U, 3955U y Skylake i3-6100U, i5-6200U, i7-6500U, etc.

NUC700

3865U, 3965U y Kabylake i3-7100U, i5-7200U, i7-7500U, etc.

conjunto de chips

Integrado en un solo chip de CPU

Adaptador de corriente

1*DC_IN

( opcional ATX de 4 pines)

El diámetro interior del cabezal de CC es de 2,5 mm y solo admite fuente de alimentación de 12 V.

Consumo de energía de la placa base: alrededor de 40W. Se recomienda utilizar una fuente de alimentación de 12V5A o superior.

Memoria

2 * NB-DDR4 Admite memoria de 2133/2400MHz, soporte máximo 64G

Función de visualización

NUC600

Controlador de gráficos Intel HD510/520

Admite pantalla única, copia de pantalla dual, expansión de pantalla dual, pantalla única en DOS

NUC700

Intel HD 610/620 de gráficos Controlador

1*puerto MINI-DP

Soporta resolución 4K 4096/3840*2160@60Hz

1*puerto HDMI 1.4

Soporta resolución 4K 4096/3840*2160@30Hz

Función de red

1 * puerto LAN

Intel i219V Gigabit LAN, admite activación de red, función PXE

1* puerto M2_WIFI

Señal PCIE 3.0, admite módulo WiFi M.2 2230 de interfaz Key-E, se puede cambiar para admitir módulo WiFi Bluetooth

Función de disco duro

1 * puerto NGFF

Señal PCIE3.0, compatible con interfaz Key-M disco duro M.2 2260;

De forma predeterminada admite el cambio automático entre el protocolo NVME (PCIE) y el protocolo SATA.

1*puerto SATA1

Interfaz de disco duro estándar SATA3.0, velocidad máxima de transmisión de 6,0 Gbps.

1 pin SATA_PWR1.

El pin de fuente de alimentación del disco duro puede tomar energía de 5V o 12V.

( 4 pines, 1*4 pines, 2,54 mm)

Función de sonido

Admite decodificador de audio digital Realtek ALC897HD integrado, controlador de audio de alta fidelidad de 6 canales

1*puerto LINE_OUT

Admite salida de audio y entrada de micrófono

La interfaz HDMI de la placa base admite salida de audio de pantalla HDMI

La interfaz MINI-DP de la placa base admite salida de audio de monitor DP

Función USB

3 * puerto USB3.0

Interfaz USB3.0 estándar trasera

1 * puerto tipo C 3,0

Estándar tipo C: interfaz 3.0, puede conectar dispositivos USB

1 * F_USB1 pin

Pin USB 2.0 frontal, un juego tiene 2 * USB 2.0 (9 pines, 2 * 5 pines, 2,0 mm)

Función de interruptor

1 * pin F_PANEL

Interruptor, luz de encendido, luz del disco duro, pin de reinicio (9 pines, 2*5 pines, 2,0 mm)

1 * infrarrojos

Infrarrojos, admite transmisión de datos inalámbrica

Otras E/S

1*CPU_VENTILADOR

Pin del ventilador de la CPU, admite control de temperatura          ( 3 pines, 1*3 pines, 1.25mm)

Entorno operativo

Temperatura de trabajo: -10 ℃ ~ 60 ℃; Humedad de trabajo: 5%~95% de humedad relativa, sin condensación

BIOS

AMI BIOS, admite encendido, encendido programado, encendido y apagado remoto e identificación inteligente de dispositivos

perro guardián

Programación de vigilancia, función de reinicio de hardware compatible (256 niveles, 0 ~ 255 segundos)

SO

Compatible con Windows 10, Windows 8, Windows 7, Linux, etc.
