Descripción general

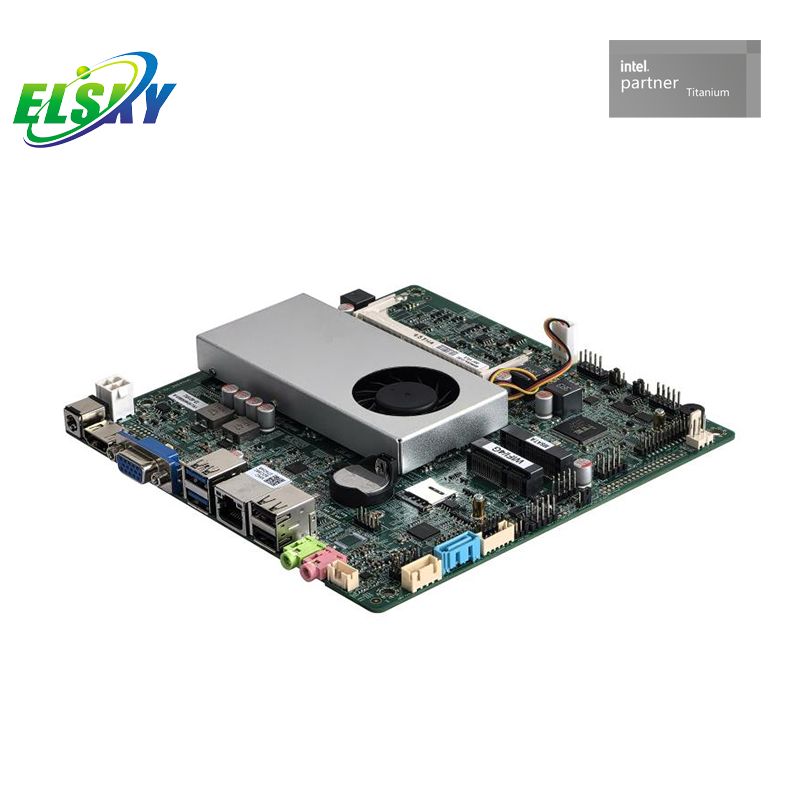

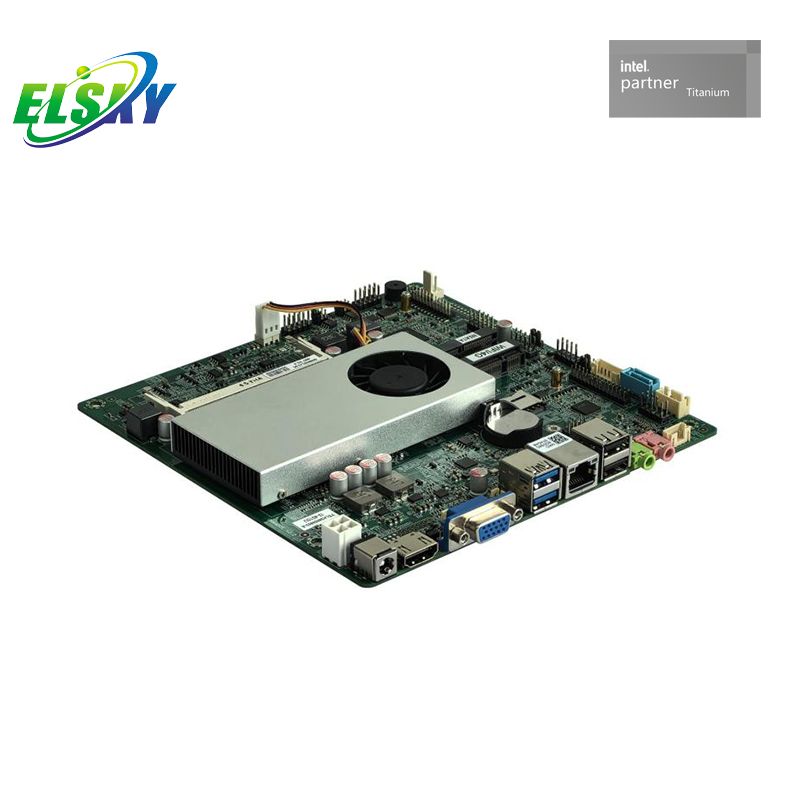

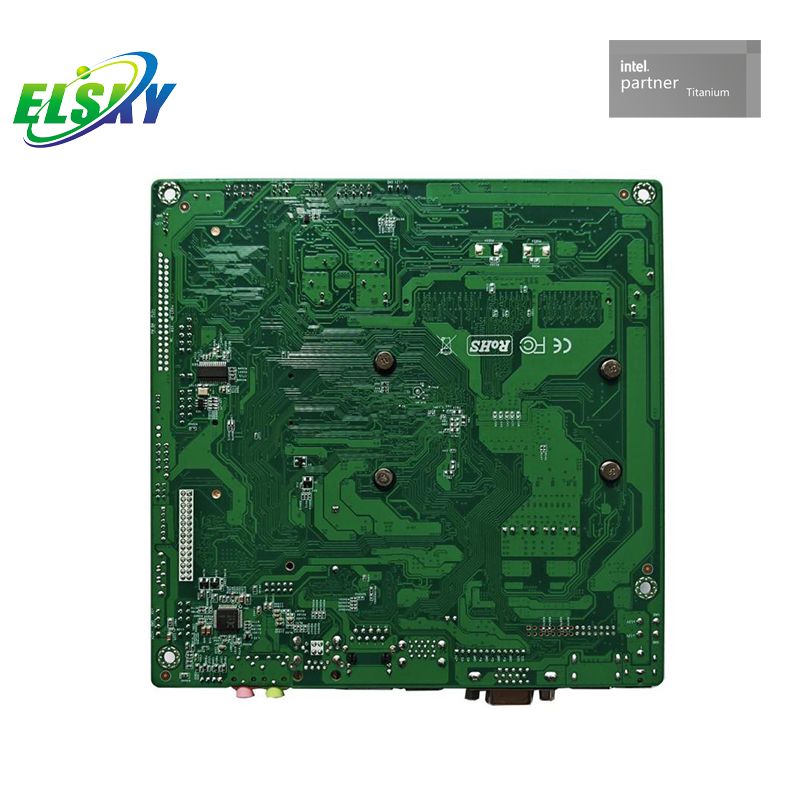

La ELSKY QM9550E/L es una placa base Mini-ITX de grado industrial diseñada para un funcionamiento continuo 24 horas al día, 7 días a la semana. Basado en el chipset Intel Broadwell-U, admite procesadores Intel de quinta generación (i3-5010U, i5-5200U, i7-5500U, etc.).
Características
Amplia compatibilidad de procesador: admite procesadores Intel Broadwell-U de quinta generación (i3-5010U, i5-5200U, i7-5500U) para un rendimiento industrial confiable.
Compatibilidad con memoria de alta velocidad: 1 ranura NB-DDR3 que admite hasta 8 GB de memoria a 1600 MHz.
Salida de pantalla triple: HDMI 1.4 (4K@30Hz), VGA, LVDS, EDP1, EDP2: ideal para señalización digital.
Red Gigabit: 1 x Realtek 8111HN Gigabit LAN con soporte Wake-on-LAN y PXE.
Opciones de almacenamiento flexibles: 1 x puerto SATA 3.0 + 1 x interfaz MSATA.
Amplia conectividad de E/S: 8 x USB (2 x USB3.0 + 6 x USB2.0) y 2/6 x puertos COM opcionales.
Durabilidad de grado industrial: funcionamiento 24 horas al día, 7 días a la semana, de -10 °C a 60 °C. Temporizador de vigilancia con reinicio de 256 niveles.
Solicitud
Sistemas de control industrial: perfecto para automatización de fábricas, máquinas CNC y sistemas PLC. Admite 6 puertos COM opcionales para conectividad de diversos equipos industriales.
Señalización digital: HDMI 1.4 admite salida 4K@30Hz, ideal para tiendas minoristas, aeropuertos, hoteles y pantallas de información pública.
Quioscos de autoservicio: El formato compacto Mini-ITX (170 x 170 mm) cabe fácilmente en cajeros automáticos, máquinas expendedoras de billetes, máquinas expendedoras y terminales interactivas.
Sistemas POS: perfectos para terminales de punto de venta en entornos minoristas y hoteleros con funcionamiento confiable las 24 horas, los 7 días de la semana.
¿Por qué elegirnos?
Experiencia en la industria: Especializada en la fabricación de placas base industriales con años de experiencia sirviendo a clientes globales.
Garantía de calidad: Cada placa base se somete a pruebas rigurosas en condiciones extremas para garantizar la estabilidad y confiabilidad.
Soporte técnico: un equipo de ingeniería dedicado brinda soluciones y asistencia técnica inmediatas.
Pedidos flexibles: admita pedidos de muestras pequeñas y venta al por mayor a granel con precios competitivos.
Entrega rápida: Stock listo para modelos estándar, envío rápido a todo el mundo desde China.
Modelo de placa base |
UPC |
4k |
COM |
LAN |
USB2.0 |
USB3.0 |
SSD |
Memoria |
Fuerza |
QM9550E |
Broadwell-U 5.ª generación |
apoyo |
2/6 |
1 |
6 |
2 |
1*SATA 1*MSATA |
1*NB DDR3 8GB MÁXIMO |
+12V |
2 |
4 |
2 |
QM9550L |
2/6 |
1 |
6 |
2 |
2 |
4 |
2 |
La placa base de red única tiene por defecto 8 * USB y admite módulos 4G/Bluetooth de forma predeterminada |
>> información de la CPU
Especificaciones de la CPU |
Marca de CPU |
Modelo de procesador |
Frecuencia |
Turbo |
Consumo de energía de la CPU (W) |
Consumo de energía a plena carga (W) |
I3 de quinta generación |
Intel Centro |
5005U |
Doble núcleo 2.0G |
|
15 |
40 |
5010U |
Doble núcleo 2,1G |
|
15 |
40 |
5015U |
Doble núcleo 2,1G |
|
15 |
40 |
5020U |
Doble núcleo 2,2G |
|
15 |
40 |
I5 de quinta generación |
Intel Centro |
5200U |
Doble núcleo 2,2G |
2,7G |
15 |
40 |
5250U |
Doble núcleo 1,6G |
2,7G |
15 |
40 |
5257U |
Doble núcleo 2,7G |
3.1G |
15 |
40 |
5287U |
Doble núcleo 2,9G |
3.3G |
28 |
55 |
5300U |
Doble núcleo 2,3G |
2,9G |
15 |
40 |
5350U |
Doble núcleo 1,8G |
2,9G |
15 |
40 |
I7 de quinta generación |
Intel Centro |
5500U |
Doble núcleo 2,4G |
3.0G |
15 |
40 |
5550U |
Doble núcleo 2.0G |
3.0G |
15 |
40 |
5557U |
Doble núcleo 3,1G |
3,4G |
28 |
55 |
5600U |
Doble núcleo 2,6G |
3,2G |
15 |
40 |
5650U |
Doble núcleo 2,2G |
3.1G |
15 |
40 |
>> Especificaciones del producto
Tamaño de la placa base |
170 mm (largo) x 170 mm (ancho) x 20 mm (alto) |
Procesador |
QM9450E/QM9450L |
Admite la integración de CPU de cuarta generación: I3-4010U, I5-4200U, I7-4500U, etc. |
QM9550E/QM9550L |
Admite la integración de CPU de quinta generación: I3-5010U, I5-5200U, I7-5500U, etc. |
conjunto de chips |
Conjunto de chips Haswell-U, Broadwell-U Express |
Soporte de memoria |
1 * ranura de memoria SODIMM NB-DDR3, admite memoria de 1600 MHz, bajo voltaje de 1,35 V, soporte máximo de 8 GB |
Fuente de alimentación |
1*DC_IN |
Admite voltaje de 12 V, el diámetro interior del cabezal de CC es de 2,5 mm La placa base consume unos 40 W cuando está completamente cargada. Se recomienda utilizar una fuente de alimentación de 12V5A o superior. |
1*CC_ATX |
Funciones de visualización |
4ta generación |
Controlador de gráficos Intel HD Graphics 4400 |
Admite pantalla única, copia de pantalla dual, expansión de pantalla dual, pantalla única en DOS |
5ta generación |
Controlador de gráficos Intel HD Graphics 5500 |

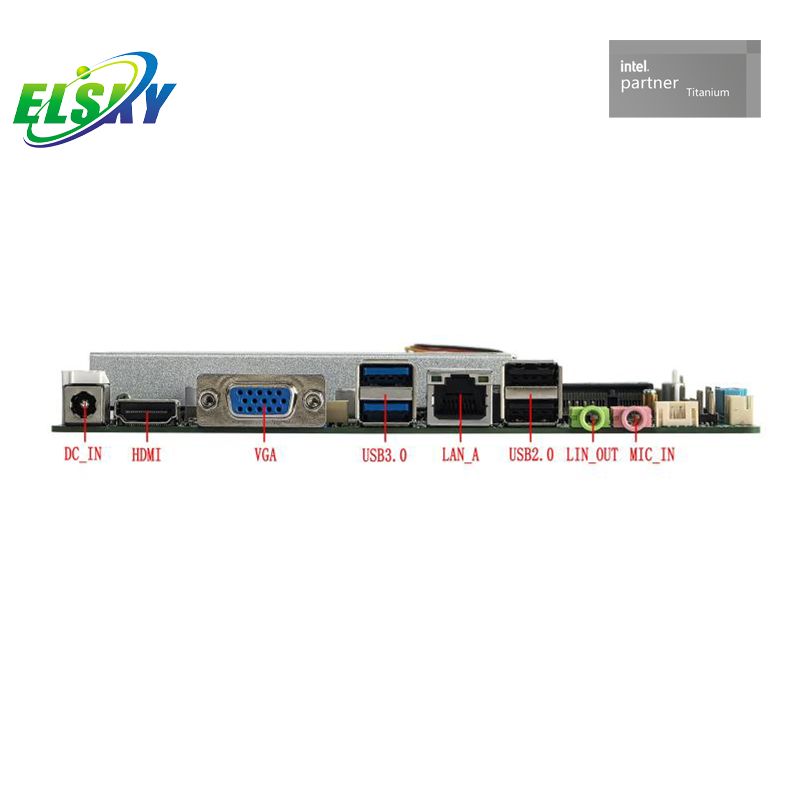

1 * interfaz VGA DB15 |
Resolución de soporte 1920*1080@60Hz |
1 * pin VGA_OUT |
Resolución de soporte 1920*1080@60Hz (12 pines, 1*12 pines, 2,0 mm) |
1 * interfaz HDMI 1,4 |
Soporta resolución 4K 4096/3840*2160@30Hz |
1 pin EDP2. |
Cable de pantalla EDP-A, resolución de soporte 1920*1080@60Hz (30 pines, 2*15 pines, 2,0 mm) |
Elija entre pin EDP2 y puerto HDMI |
1 pin EDP1. |
Cable de pantalla EDP-B, resolución de soporte 1920*1080@60Hz (30 pines, 2*15 pines, 2,0 mm) |
1 * pin LVDS |
Resolución de soporte 1920*1080@60Hz (30 pines, 2*15 pines, 2,0 mm) |
Elija entre pin EDP1 y pin LVDS |
1 * pin INVERTIDO |
Pin de control del interruptor de retroiluminación LVDS (6 pines, 1*6 pines, 2,0 mm) |
1 pin LVDS_PWR2. |
Pin de control de voltaje de trabajo LVDS o EDP1 (6 pines, 2*3 pines, 2,0 mm) |
Funciones de red |
1/2 * interfaz LAN RJ45 |
La red única admite la tarjeta de red Realtek 8111HN Gigabit de forma predeterminada; Soporte opcional para tarjeta de red Realtek 8105E 100M; La red dual admite la tarjeta de red Realtek 8111HN + Realtek 8111H Gigabit; Soporte opcional para tarjeta de red Realtek 8105E + Realtek 8106E 100M; Admite funciones de activación de red y PXE; |
1 * interfaz mini-PCIE |
Admite señal PCIE 2.0, admite módulo Wifi/Bluetooth/4G |
Función de disco duro |
1 * interfaz SATA1 |
Interfaz de disco duro SATA3.0 estándar, velocidad máxima de transmisión 6,0 Gbps |
1 * interfaz MSATA |
Admite disco MS ATA o módulo WIFI de señal USB |
1 pin SATA_PWR1. |
Pin de fuente de alimentación del disco duro, puede tomar energía de 5V, 12V. (4 pines, 1*4 pines, 2,54 mm) |
Funciones de sonido |
Decodificador de audio digital Realtek ALC 897 HD integrado, controlador de audio de alta fidelidad de 6 canales; Se puede modificar para admitir el chip de audio USB de alta fidelidad Cmedia HS-100B |
1 * interfaz LIN_OUT |
Admite salida de audio (verde) |
1 * interfaz MIC_IN |
Admite entrada de micrófono (rojo) |
1 * pin INT_SPK |
El amplificador admite salida de doble canal de altavoz de 8 ohmios y 5 vatios (4 pines, 1*4 pines, 2,0 mm) |
Función USB |
2 * interfaz USB3.0 |
Interfaz USB3.0 estándar trasera |
2 * interfaz USB2.0 |
Interfaz USB2.0 estándar trasera |
1 * F_USB3 pines |
Pin USB2.0 frontal, un juego tiene 2*USB2.0 (9 pines, 2*5 pines, 2,54 mm) |
1 * F_USB4 pines |
Pin USB2.0 frontal, un juego tiene 2*USB2.0 (9 pines, 2*5 pines, 2,54 mm) |
Función de interruptor |
1 * pin F_PANEL |
Interruptor, luz de encendido, luz del disco duro, pin de reinicio (9 pines, 2*5 pines, 2,54 mm) |
1 * clavija AUTO_SW |
Pin de encendido de control de hardware (3 pines, 1*3 pines, 2,0 mm) |
Otras E/S |
1 pin COM1. |
El puerto serie admite RS232 de forma predeterminada (9 pines, 2*5 pines, 2,54 mm) |
1 * clavija COM2 |
Admite RS232/422/485 opcional, configuración de BIOS (9 pines, 2*5 pines, 2,54 mm) |
1 pin JCOM1. |
Control COM1 pin 9 voltaje 0V/5V/12V opcional (6 pines, 2*3 pines, 2,0 mm) |
1 pin JCOM2. |
Control COM2 pin 9 voltaje 0V/5V/12V opcional (6 pines, 2*3 pines, 2,0 mm) |
1 * COM3 ~ 6 pines |
Puerto serie, compatible con el estándar RS232; (39 pines, 2*20 pines, 2,0 mm) |
1 * pin JLPT |
Puerto paralelo, pin de puerto de impresora estándar (25 pines, 2*13 pines, 2,0 mm) |
1*ranura SIM_CARD |
Admite tarjeta SIM, se requiere tarjeta SIM cuando se usa 4G |
1 * pin CLR_CMOS |
Pin de descarga y reinicio de la placa base (2 pines, 1*2 pines, 2,54 mm) |
1 * pin SYS_FAN |
Pasador del ventilador del sistema, velocidad máxima, no admite control de temperatura (3 pines, 1*3 pines, 2,54 mm) |
1 * pin CPU_FAN |
Pin del ventilador de la CPU, admite control de temperatura (3 pines, 1*3 pines, 2,54 mm) |
1 * pin J_GPIO |
Pin GPIO estándar (10 pines, 2*5 pines, 2,0 mm) |
Entorno operativo |
Temperatura de trabajo: -10 ℃ ~ 60 ℃; Humedad de trabajo: 5%~95% de humedad relativa, sin condensación |
BIOS |
BIOS AMI, admite encendido, encendido programado, encendido y apagado remoto e identificación inteligente de dispositivos |
perro guardián |
Programación de vigilancia, función de reinicio de hardware compatible (256 niveles, 0 ~ 255 segundos) |
Sistema operativo |
Soporta Windows 10, Windows 7, Linux, etc. |
>> Preguntas frecuentes
1. ¿Qué procesadores admite el QM9550E/L?
Admite procesadores Intel Broadwell-U de quinta generación, incluidos Core i3-5010U, i5-5200U, i7-5500U.
2. ¿Cuánta memoria puede admitir?
Tiene 1 ranura SODIMM NB-DDR3, que admite hasta 8 GB de memoria de 1600 MHz.
3. ¿Es compatible con pantalla 4K?
Sí. La interfaz HDMI 1.4 admite resolución 4K a 30 Hz.
4. ¿Cuántos puertos COM hay disponibles?
Opcional 2 o 6 x puertos COM.
5. ¿Qué fuente de alimentación se recomienda?
Admite entrada de CC de 12 V o ATX de 4 pines.
6. ¿Cuál es el rango de temperatura de funcionamiento?
La placa base funciona de forma fiable entre -10 °C y 60 °C, lo que la hace adecuada para entornos industriales hostiles.
