Broadwell 마더보드 제조업체 5세대 Mini-ITX 4K 도매 중국

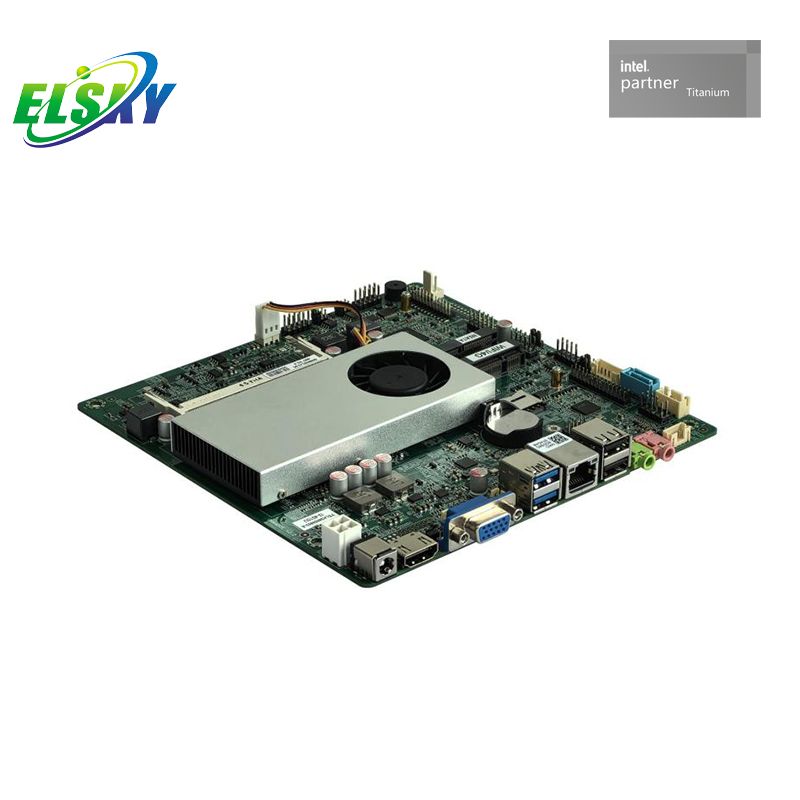

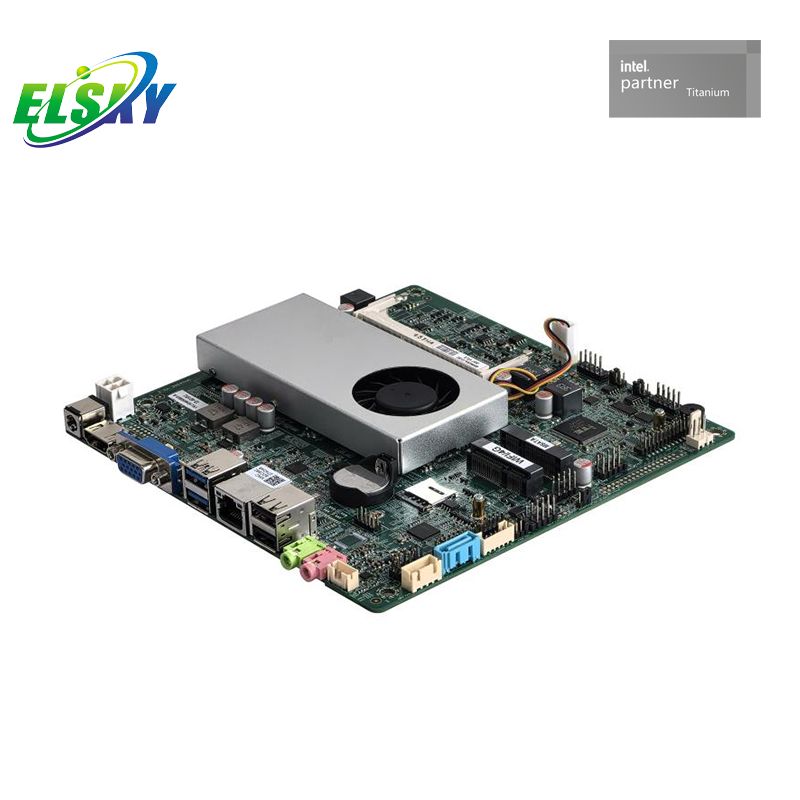

마더보드 모델

CPU

4K

COM

랜

USB2.0

USB3.0

SSD

메모리

힘

QM9550E

브로드웰-U 5세대

지원하다

2/6

1

6

2

1*SATA

1*MSATA

1*NB DDR3

최대 8GB

+12V

2

4

2

QM9550L

2/6

1

6

2

2

4

2

단일 네트워크 마더보드는 기본적으로 8*USB로 설정되어 있으며 기본적으로 4G/Bluetooth 모듈을 지원합니다.

CPU 사양

CPU 브랜드

CPU 모델

빈도

터보

CPU 전력 소비(W)

전부하 소비전력(W)

5세대 I3

인텔

핵심

5005U

듀얼코어 2.0G

15

40

5010U

듀얼 코어 2.1G

15

40

5015U

듀얼 코어 2.1G

15

40

5020U

듀얼 코어 2.2G

15

40

5세대 I5

인텔

핵심

5200U

듀얼 코어 2.2G

2.7G

15

40

5250U

듀얼 코어 1.6G

2.7G

15

40

5257U

듀얼코어 2.7G

3.1G

15

40

5287U

듀얼코어 2.9G

3.3G

28

55

5300U

듀얼 코어 2.3G

2.9G

15

40

5350U

듀얼 코어 1.8G

2.9G

15

40

5세대 I7

인텔

핵심

5500U

듀얼코어 2.4G

3.0G

15

40

5550U

듀얼코어 2.0G

3.0G

15

40

5557U

듀얼코어 3.1G

3.4G

28

55

5600U

듀얼 코어 2.6G

3.2G

15

40

5650U

듀얼 코어 2.2G

3.1G

15

40

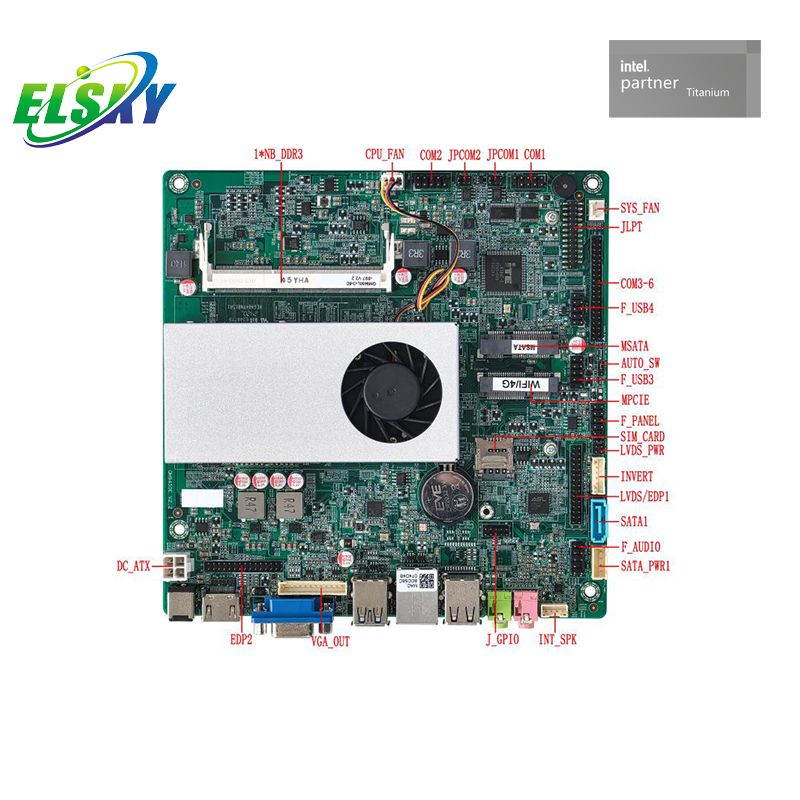

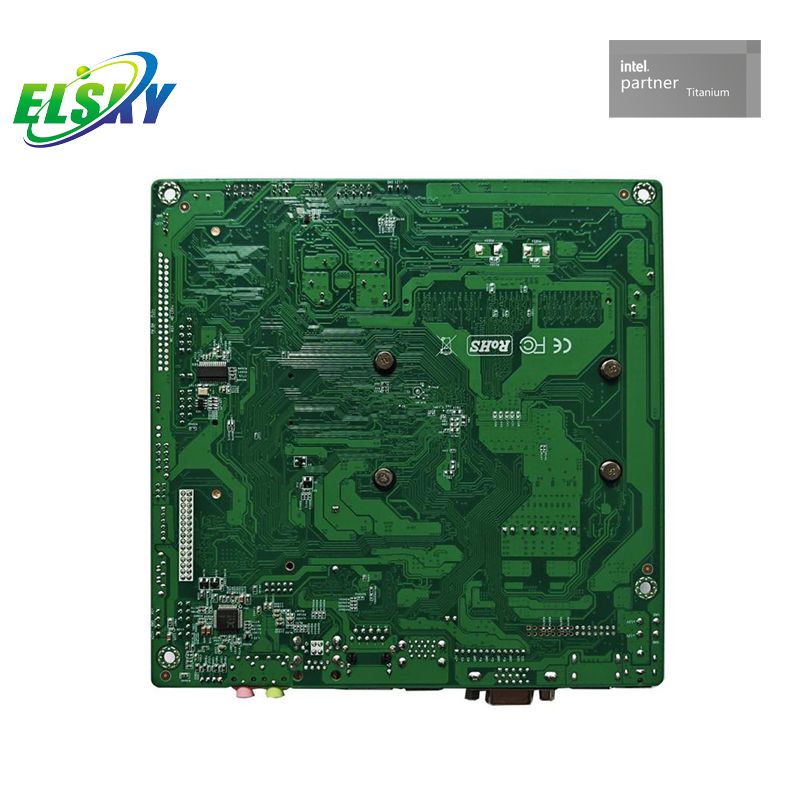

마더보드 크기

170mm(길이)*170mm(폭)* 20mm(높이)

CPU 프로세서

QM9450E/QM9450L

4세대 CPU 통합 지원: I3-4010U, I5-4200U, I7-4500U 등

QM9550E/QM9550L

5세대 CPU 통합 지원: I3-5010U, I5-5200U, I7-5500U 등

칩셋

Haswell-U, Broadwell-U 익스프레스 칩셋

메모리 지원

1*NB-DDR3 SODIMM 메모리 슬롯, 1600MHz 메모리 지원, 저전압 1.35V, 최대 8GB 지원

전원공급장치

1*DC_IN

12V 전압을 지원하며 DC 헤드의 내경은 2.5MM입니다.

마더보드는 완전히 로드되면 약 40W를 소비합니다. 12V5A 이상의 전원 공급 장치를 사용하는 것이 좋습니다.

1*DC_ATX

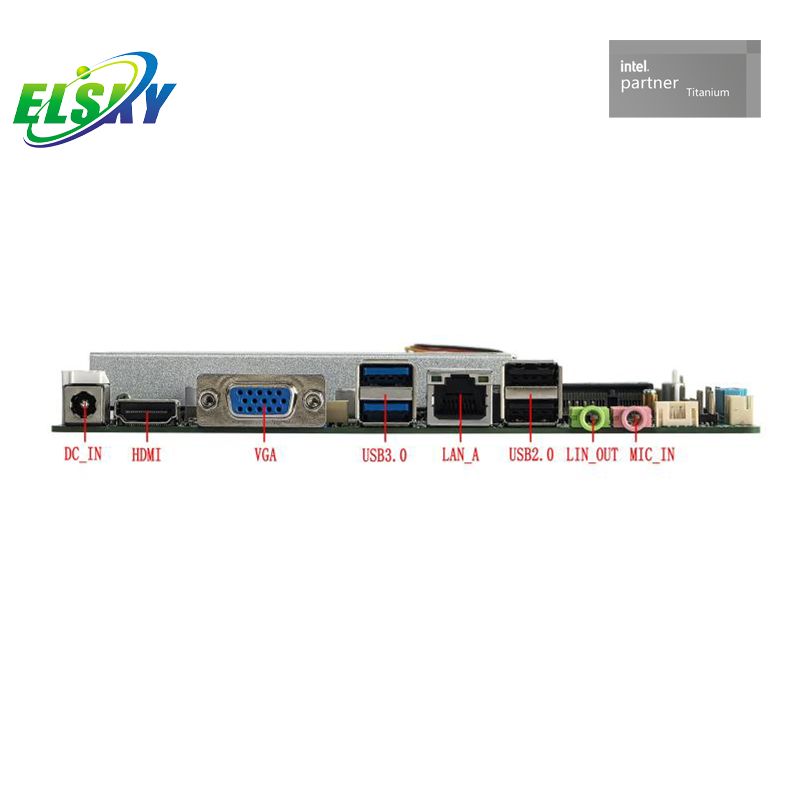

디스플레이 기능

4 세대

Intel HD 그래픽 4400 그래픽 컨트롤러

단일 디스플레이, 이중 디스플레이 복사, 이중 디스플레이 확장, DOS에서 단일 디스플레이 지원

5세대

Intel HD 그래픽 5500 그래픽 컨트롤러

1*VGA DB15 인터페이스

지원 해상도 1920*1080@60Hz

1*VGA_OUT 핀

지원 해상도 1920*1080@60Hz (12Pin, 1*12Pin, 2.0mm)

1*HDMI 1.4 인터페이스

4K 해상도 4096/3840*2160@30Hz 지원

1*EDP2 핀

EDP-A 디스플레이 케이블, 지원 해상도 1920*1080@60Hz(30핀, 2*15핀, 2.0mm)

EDP2 핀과 HDMI 포트 중에서 선택

1*EDP1 핀

EDP-B 스크린 케이블, 지원 해상도 1920*1080@60Hz(30핀, 2*15핀, 2.0mm)

1*LVDS 핀

지원 해상도 1920*1080@60Hz (30Pin, 2*15Pin, 2.0mm)

EDP1 핀과 LVDS 핀 중에서 선택

1*반전 핀

LVDS 백라이트 스위치 제어 핀 (6Pin, 1*6Pin, 2.0mm)

1*LVDS_PWR2 핀

LVDS 또는 EDP1 작동 전압 제어 핀(6Pin, 2*3Pin, 2.0mm)

네트워크 기능

1/2*RJ45 LAN 인터페이스

단일 네트워크는 기본적으로 Realtek 8111HN 기가비트 네트워크 카드를 지원합니다.

Realtek 8105E 100M 네트워크 카드에 대한 선택적 지원;

듀얼 네트워크는 Realtek 8111HN + Realtek 8111H 기가비트 네트워크 카드를 지원합니다.

Realtek 8105E + Realtek 8106E 100M 네트워크 카드에 대한 선택적 지원;

네트워크 깨우기 및 PXE 기능을 지원합니다.

1*미니 PCIE 인터페이스

PCIE 2.0 신호 지원, Wifi/Bluetooth/4G 모듈 지원

하드디스크 기능

1*SATA1 인터페이스

표준 SATA3.0 하드 디스크 인터페이스, 최대 전송 속도 6.0Gbps

1*MSATA 인터페이스

MS ATA 디스크 또는 USB 신호 WIFI 모듈 지원

1*SATA_PWR1 핀

하드 디스크 전원 공급 장치 핀은 5V, 12V 전원을 사용할 수 있습니다. (4핀, 1*4핀, 2.54mm)

사운드 기능

통합 Realtek ALC 897 HD 디지털 오디오 디코더, 6채널 고성능 오디오 컨트롤러;

Cmedia HS-100B 고성능 USB 오디오 칩을 지원하도록 수정 가능

1*LIN_OUT 인터페이스

오디오 출력 지원(녹색)

1*MIC_IN 인터페이스

마이크 입력 지원(빨간색)

1*INT_SPK 핀

앰프는 8ohm 5W 스피커 듀얼 채널 출력(4Pin, 1*4Pin, 2.0mm)을 지원합니다.

USB 기능

2*USB3.0 인터페이스

후면 표준 USB3.0 인터페이스

2*USB2.0 인터페이스

후면 표준 USB2.0 인터페이스

1*F_USB3 핀

전면 USB2.0 핀, 한 세트에는 2*USB2.0(9핀, 2*5핀, 2.54mm)이 있습니다.

1*F_USB4 핀

전면 USB2.0 핀, 한 세트에는 2*USB2.0(9핀, 2*5핀, 2.54mm)이 있습니다.

스위치 기능

1*F_PANEL 핀

스위치, 전원 표시등, 하드 디스크 표시등, 재시작 핀(9Pin, 2*5Pin, 2.54mm)

1*AUTO_SW 핀

하드웨어 제어 전원 공급 핀(3Pin, 1*3Pin, 2.0mm)

기타 I/O

1*COM1 핀

직렬 포트는 기본적으로 RS232를 지원합니다(9Pin, 2*5Pin, 2.54mm).

1*COM2 핀

RS232/422/485 옵션 지원, BIOS 설정(9핀, 2*5핀, 2.54mm)

1*JCOM1 핀

제어 COM1 핀 9 전압 0V/5V/12V 옵션(6Pin, 2*3Pin, 2.0mm)

1*JCOM2 핀

제어 COM2 핀 9 전압 0V/5V/12V 옵션(6Pin, 2*3Pin, 2.0mm)

1*COM3~6 핀

직렬 포트, 표준 RS232 지원; (39핀, 2*20핀, 2.0mm)

1*JLPT 핀

병렬 포트, 표준 프린터 포트 핀(25Pin, 2*13Pin, 2.0mm)

1*SIM_CARD 슬롯

SIM 카드 지원, 4G 사용 시 SIM 카드 필요

1*CLR_CMOS 핀

마더보드 리셋 및 방전 핀(2Pin, 1*2Pin, 2.54mm)

1*SYS_FAN 핀

시스템 팬 핀, 최고 속도, 온도 제어를 지원하지 않음(3핀, 1*3핀, 2.54mm)

1*CPU_FAN 핀

CPU 팬 핀, 온도 제어 지원(3Pin, 1*3Pin, 2.54mm)

1*J_GPIO 핀

표준 GPIO 핀(10핀, 2*5핀, 2.0mm)

운영 환경

작동 온도: -10℃~60℃;

작동 습도: 상대 습도 5%~95%, 응축 없음

바이오스

AMI BIOS, 전원 켜기, 예약 전원 켜기, 원격 전원 켜기 및 끄기, 지능형 장치 식별 지원

감시견

워치독 프로그래밍, 하드웨어 재설정 기능 지원(256레벨, 0~255초)

운영 체제

윈도우 10, 윈도우 7, 리눅스 등을 지원합니다.
