Broadwell Motherboard-Hersteller 5. Generation Mini-ITX 4K Großhandel China

Motherboard-Modell

CPU

4K

COM

LAN

USB2.0

USB3.0

SSD

Erinnerung

Leistung

QM9550E

Broadwell-U 5. Generation

Unterstützung

2/6

1

6

2

1*SATA

1*MSATA

1*NB DDR3

8 GB MAX

+12V

2

4

2

QM9550L

2/6

1

6

2

2

4

2

Das einzelne Netzwerk-Motherboard ist standardmäßig auf 8*USB eingestellt und unterstützt standardmäßig 4G/Bluetooth-Module

CPU-Spezifikationen

CPU-Marke

CPU-Modell

Frequenz

Turbo

CPU-Leistungsaufnahme (W)

Leistungsaufnahme bei Volllast (W)

5. Generation I3

Intel

Kern

5005U

Dual-Core 2.0G

15

40

5010U

Dual-Core 2.1G

15

40

5015U

Dual-Core 2.1G

15

40

5020U

Dual-Core 2,2G

15

40

5. Generation I5

Intel

Kern

5200U

Dual-Core 2,2G

2,7G

15

40

5250U

Dual-Core 1,6G

2,7G

15

40

5257U

Dual-Core 2,7G

3,1G

15

40

5287U

Dual-Core 2,9G

3,3G

28

55

5300U

Dual-Core 2,3G

2,9G

15

40

5350U

Dual-Core 1,8 G

2,9G

15

40

5. Generation I7

Intel

Kern

5500U

Dual-Core 2,4G

3,0G

15

40

5550U

Dual-Core 2.0G

3,0G

15

40

5557U

Dual-Core 3.1G

3,4G

28

55

5600U

Dual-Core 2,6G

3,2G

15

40

5650U

Dual-Core 2,2G

3,1G

15

40

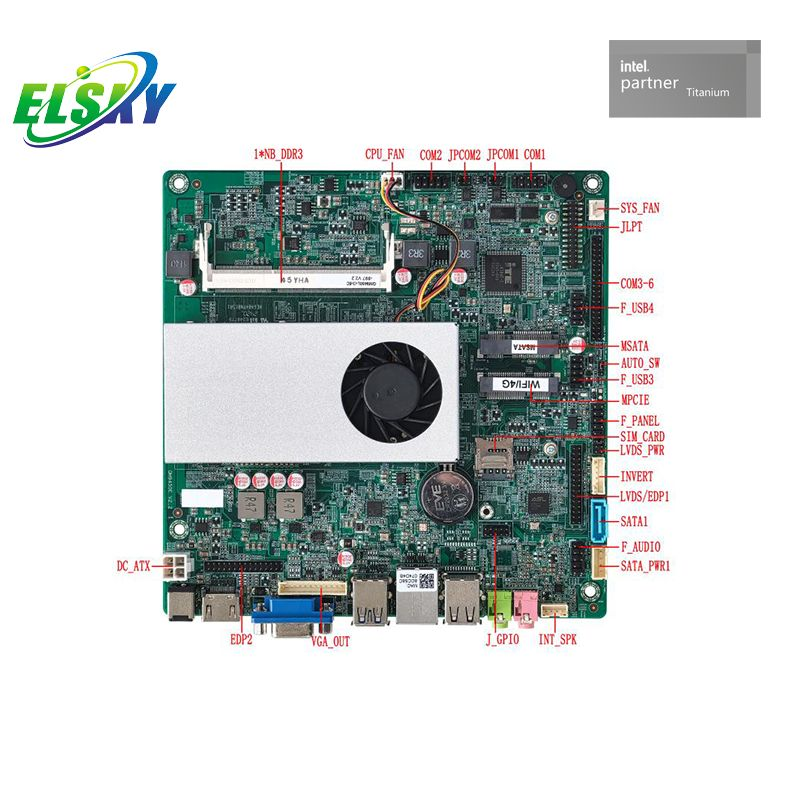

Motherboard-Größe

170 mm (L) * 170 mm (B) * 20 mm (H)

CPU-Prozessor

QM9450E/QM9450L

Unterstützt die Integration von CPUs der 4. Generation: I3-4010U, I5-4200U, I7-4500U usw.

QM9550E/QM9550L

Unterstützt die Integration von CPUs der 5. Generation: I3-5010U, I5-5200U, I7-5500U usw.

Chipsatz

Haswell-U, Broadwell-U Express-Chipsatz

Speicherunterstützung

1 * NB-DDR3 SODIMM-Speichersteckplatz, unterstützt 1600-MHz-Speicher, Niederspannung 1,35 V, maximale Unterstützung 8 GB

Stromversorgung

1*DC_IN

Unterstützt 12 V Spannung, der Innendurchmesser des Gleichstromkopfes beträgt 2,5 mm

Das Motherboard verbraucht bei voller Auslastung etwa 40 W. Es wird empfohlen, ein Netzteil mit 12V5A oder höher zu verwenden

1*DC_ATX

Anzeigefunktionen

4. Generation

Intel HD Graphics 4400 Grafikcontroller

Unterstützt Einzelanzeige, Doppelanzeigekopie, Doppelanzeigeerweiterung und Einzelanzeige unter DOS

5. Generation

Intel HD Graphics 5500 Grafikcontroller

1 * VGA DB15-Schnittstelle

Unterstützt eine Auflösung von 1920 x 1080 bei 60 Hz

1*VGA_OUT-Pin

Unterstützte Auflösung 1920 x 1080 bei 60 Hz (12 Pin, 1 x 12 Pin, 2,0 mm).

1 * HDMI 1.4-Schnittstelle

Unterstützt 4K-Auflösung 4096/3840*2160@30Hz

1*EDP2-Pin

EDP-A-Displaykabel, unterstützt Auflösung 1920 x 1080 bei 60 Hz (30 Pin, 2 x 15 Pin, 2,0 mm).

Wählen Sie zwischen EDP2-Pin und HDMI-Anschluss

1*EDP1-Pin

EDP-B-Bildschirmkabel, unterstützt Auflösung 1920 x 1080 bei 60 Hz (30 Pin, 2 x 15 Pin, 2,0 mm).

1 * LVDS-Pin

Unterstützte Auflösung 1920 x 1080 bei 60 Hz (30 Pin, 2 x 15 Pin, 2,0 mm).

Wählen Sie zwischen EDP1-Pin und LVDS-Pin

1*INVERT-Pin

LVDS-Hintergrundbeleuchtungsschalter-Steuerstift (6Pin, 1*6Pin, 2,0 mm)

1*LVDS_PWR2-Pin

LVDS- oder EDP1-Arbeitsspannungssteuerstift (6Pin, 2*3Pin, 2,0 mm)

Netzwerkfunktionen

1/2*RJ45 LAN-Schnittstelle

Das einzelne Netzwerk unterstützt standardmäßig die Realtek 8111HN Gigabit-Netzwerkkarte;

Optionale Unterstützung für die Realtek 8105E 100M-Netzwerkkarte;

Duales Netzwerk unterstützt Realtek 8111HN + Realtek 8111H Gigabit-Netzwerkkarte;

Optionale Unterstützung für die Netzwerkkarte Realtek 8105E + Realtek 8106E 100M;

Unterstützt Netzwerk-Wakeup- und PXE-Funktionen;

1*Mini-PCIE-Schnittstelle

Unterstützt PCIE 2.0-Signal, unterstützt WLAN/Bluetooth/4G-Modul

Festplattenfunktion

1*SATA1-Schnittstelle

Standard-SATA3.0-Festplattenschnittstelle, maximale Übertragungsgeschwindigkeit 6,0 Gbit/s

1*MSATA-Schnittstelle

Unterstützt MS ATA-Festplatte oder USB-Signal-WIFI-Modul

1*SATA_PWR1-Pin

Festplatten-Stromversorgungsstift, kann 5 V, 12 V Strom aufnehmen. (4Pin, 1*4Pin, 2,54mm)

Soundfunktionen

Integrierter digitaler Audio-Decoder Realtek ALC 897 HD, 6-Kanal-High-Fidelity-Audio-Controller;

Kann geändert werden, um den High-Fidelity-USB-Audiochip Cmedia HS-100B zu unterstützen

1*LIN_OUT-Schnittstelle

Unterstützt Audioausgabe (grün)

1*MIC_IN-Schnittstelle

Unterstützt Mikrofoneingang (rot)

1*INT_SPK-Pin

Der Verstärker unterstützt einen 8-Ohm-5-Watt-Lautsprecher-Zweikanalausgang (4Pin, 1*4Pin, 2,0 mm).

USB-Funktion

2*USB3.0-Schnittstelle

Rückseitige Standard-USB3.0-Schnittstelle

2*USB2.0-Schnittstelle

Rückseitige Standard-USB2.0-Schnittstelle

1*F_USB3-Pin

Vorderer USB2.0-Pin, ein Satz hat 2*USB2.0 (9Pin, 2*5Pin, 2,54mm)

1*F_USB4-Pin

Vorderer USB2.0-Pin, ein Satz hat 2*USB2.0 (9Pin, 2*5Pin, 2,54mm)

Schaltfunktion

1*F_PANEL-Pin

Schalter, Betriebsanzeige, Festplattenanzeige, Neustart-Pin (9Pin, 2*5Pin, 2,54 mm)

1*AUTO_SW-Pin

Hardware-Steuerungs-Einschaltstift (3Pin, 1*3Pin, 2,0 mm)

Andere E/A

1*COM1-Pin

Der serielle Port unterstützt standardmäßig RS232 (9Pin, 2*5Pin, 2,54 mm)

1 * COM2-Pin

Unterstützt RS232/422/485 optional, BIOS-Einstellungen (9Pin, 2*5Pin, 2,54 mm)

1*JCOM1-Pin

Steuerung COM1 Pin 9 Spannung 0V/5V/12V optional (6Pin, 2*3Pin, 2,0mm)

1*JCOM2-Pin

Steuerung COM2 Pin 9 Spannung 0V/5V/12V optional (6Pin, 2*3Pin, 2,0mm)

1*COM3~6-polig

Serieller Anschluss, unterstützt Standard RS232; (39Pin, 2*20Pin, 2,0mm)

1 * JLPT-Pin

Paralleler Anschluss, Standard-Druckeranschluss-Pin (25Pin, 2*13Pin, 2,0 mm)

1*SIM_CARD-Steckplatz

Unterstützt SIM-Karte. Bei Verwendung von 4G ist eine SIM-Karte erforderlich

1*CLR_CMOS-Pin

Motherboard-Reset- und Entladestift (2Pin, 1*2Pin, 2,54 mm)

1*SYS_FAN-Pin

Systemlüfter-Pin, volle Geschwindigkeit, unterstützt keine Temperaturregelung (3Pin, 1*3Pin, 2,54 mm)

1*CPU_FAN-Pin

CPU-Lüfter-Pin, unterstützt Temperaturregelung (3Pin, 1*3Pin, 2,54 mm)

1*J_GPIO-Pin

Standard-GPIO-Pin (10Pin, 2*5Pin, 2,0 mm)

Betriebsumgebung

Arbeitstemperatur: -10℃~60℃;

Arbeitsfeuchtigkeit: 5 % ~ 95 % relative Luftfeuchtigkeit, keine Kondensation

BIOS

AMI BIOS unterstützt Einschalten, geplantes Einschalten, Ein- und Ausschalten aus der Ferne sowie intelligente Geräteidentifikation

Wachhund

Watchdog-Programmierung, unterstützt Hardware-Reset-Funktion (256 Stufen, 0–255 Sekunden).

Betriebssystem

Unterstützt Windows 10, Windows 7, Linux usw.
