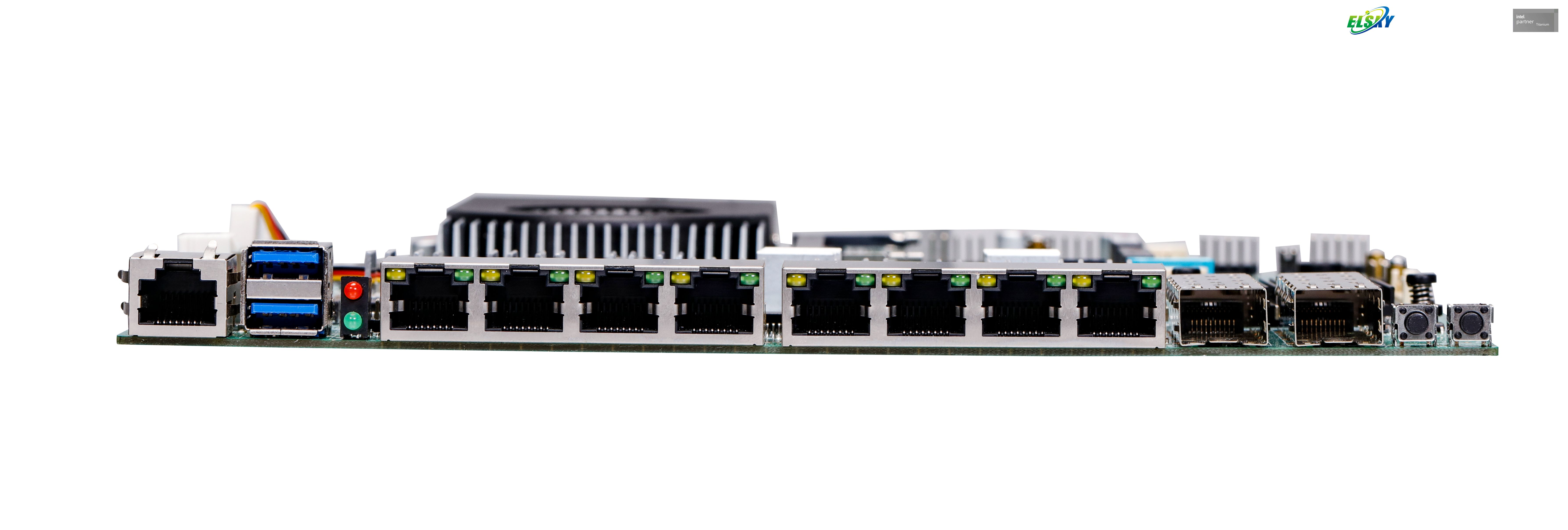

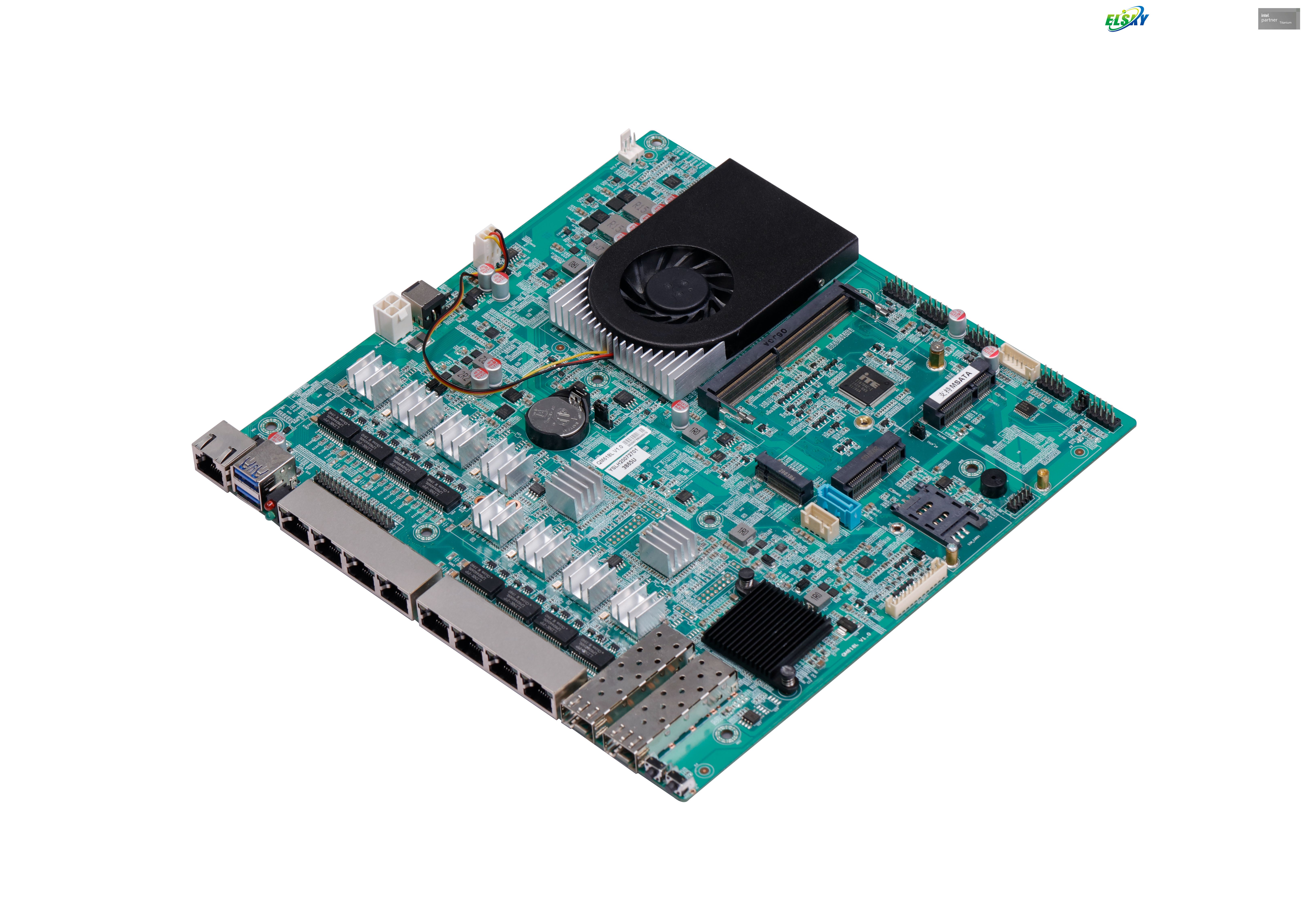

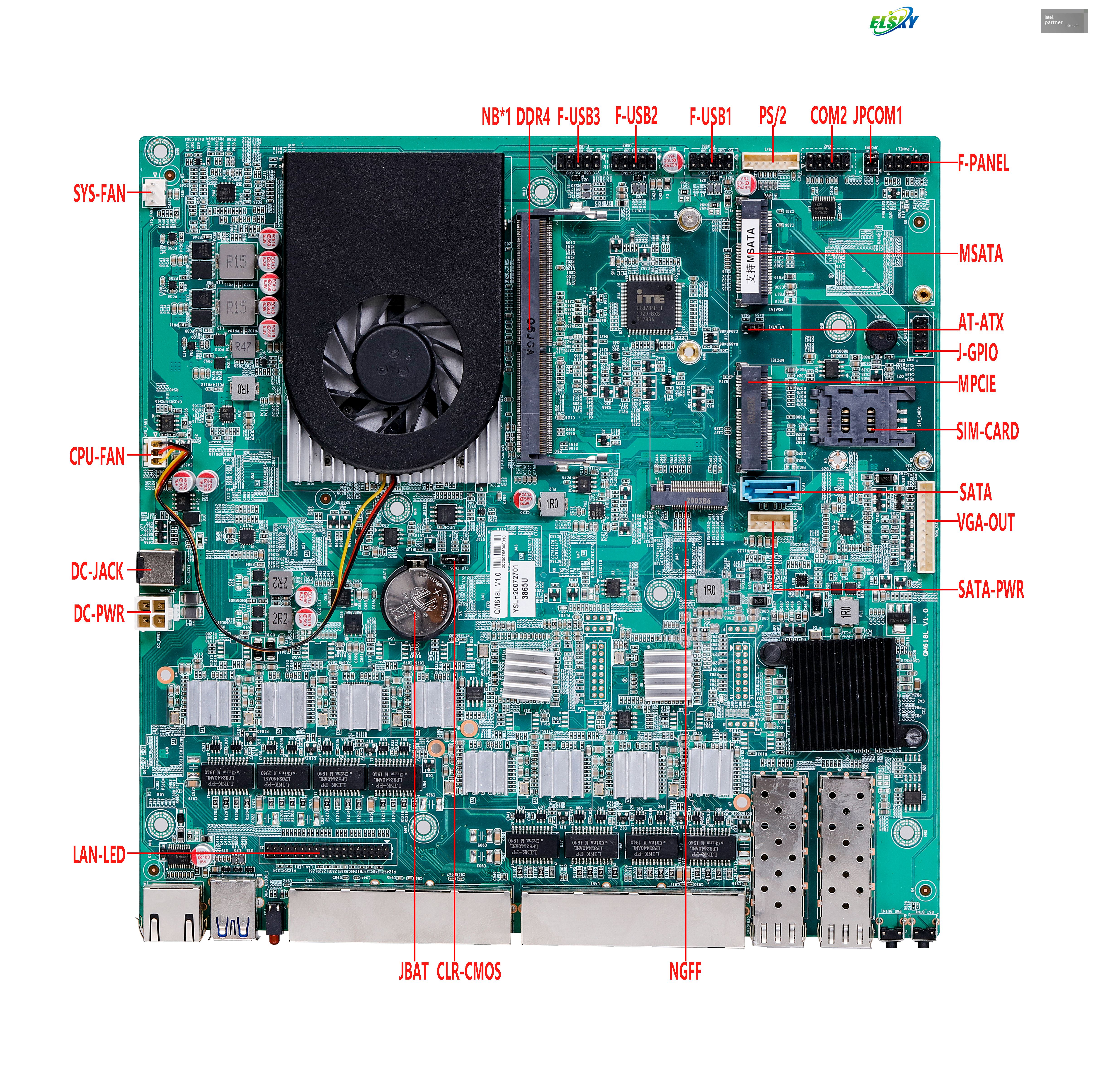

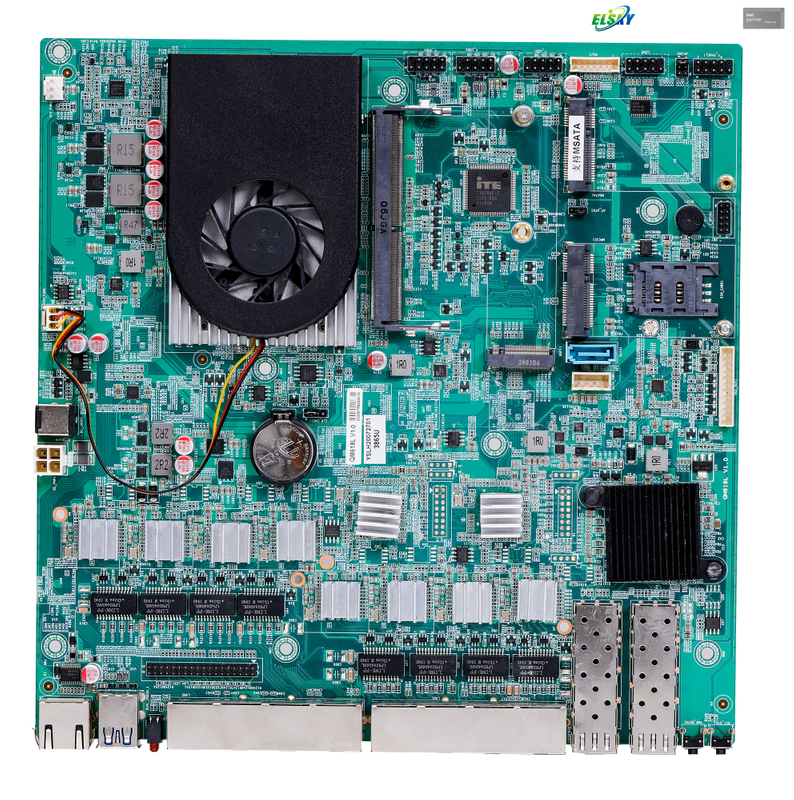

Placa-mãe com fibra LAN 8 * RJ45-LAN com CPU Intel 6ª/7ª geração I3-6100U/7100U I5-6200U/7200U I7-6500U/7500U

Processador CPU

Suporta Intel 6th Skylake, 7th Kaby Lake Celeron e corei3, i5, i7

chipset

Lago Kaby/Lago Sky

fonte de energia

1*DC_JACK

O diâmetro interno da cabeça DC é 2,5 MM e suporta 12V

A placa-mãe tem um consumo de energia em carga total de cerca de 35W, e é recomendado usar uma fonte de alimentação 12V5A ou superior

1*DC_PWR

BATER

1 * memória NB-DDR4, suporte para memória de 2133/2400 MHz, suporte máximo de 16G

Função de exibição

6ª controladora gráfica Intel® HD510/520 integrada

7ª controladora gráfica Intel® HD610/620 integrada

1 * VGA_OUT

Suporta a mais alta resolução 1920*1200@60HZ (12 pinos, 1*12 pinos, 2,0 mm)

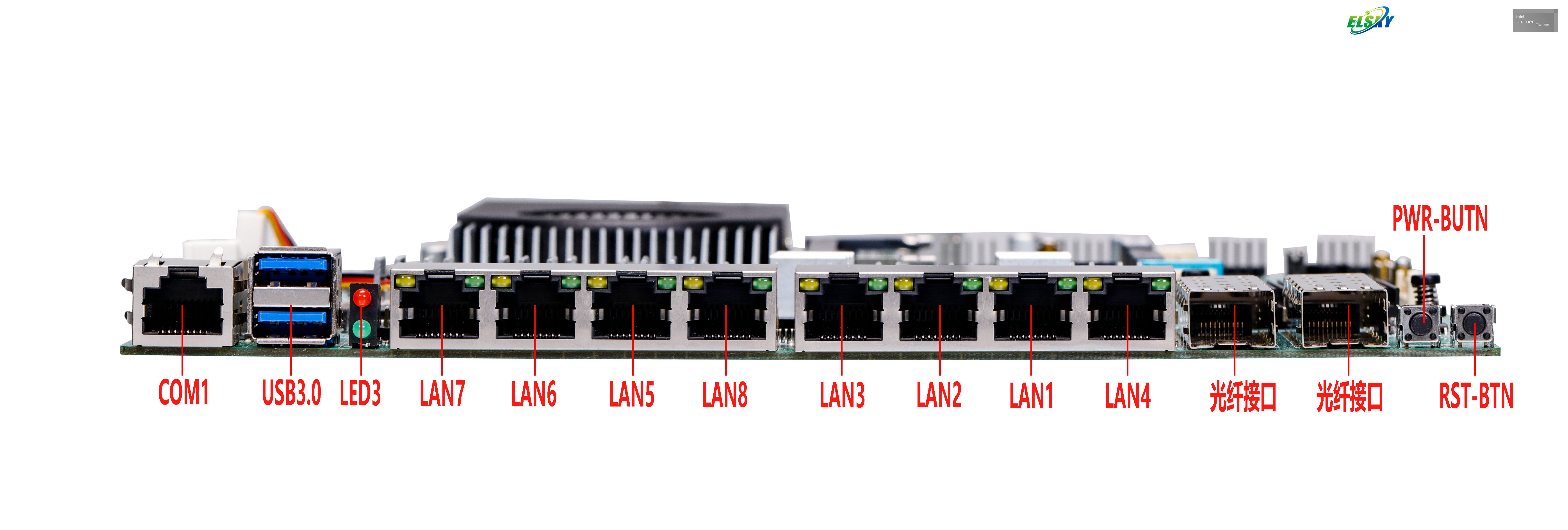

Recursos de rede

8 * LAN RJ45

LAN Gigabit Intel i211-AT

2 * LAN de fibra óptica

LAN óptica Gigabit Intel i350-AM2

1 * Mini-PCIE

Suporte WI-FI/3G/4G/Bluetooth, etc.

1*LAN_LED

Pino de luz da porta de rede (36 pinos, 2 * 13 pinos, 2,0 mm)

Função de disco rígido

1 * SATA1

Interface de disco rígido SATA3.0 padrão, velocidade máxima de transferência de 6,0 Gbps

1 *MSATA

Suporta disco MSATA

1*M.2

M.2 2280 é suportado por padrão, 2242 é opcional; apenas o protocolo SATA é suportado

Função USB

2 * USB3.0

Interface USB3.0 padrão traseira, a largura de banda máxima de transmissão é de 5 Gbps (500 MB/s)

1*F_USB1

Pinos USB2.0 frontais, um conjunto tem 2 * USB2.0 (9 pinos, 2 * 5 pinos, 2,54 mm)

1*F_USB2

Pinos USB2.0 frontais, um conjunto tem 2 * USB2.0 (9 pinos, 2 * 5 pinos, 2,54 mm)

1*F_USB3

Pinos USB2.0 frontais, um conjunto tem 2 * USB2.0 (9 pinos, 2 * 5 pinos, 2,54 mm)

Função de comutação

1*F_PAINEL

Interruptor, luz de alimentação, luz do disco rígido, pino de reinicialização (9 pinos, 2 * 5 pinos, 2,54 mm)

1*PWR_BUTN

Botão de troca

1*RST_BIN

Botão reiniciar

1*AT_ATX

Suporte para inicialização de controle de hardware (3 pinos, 1 * 3 pinos, 2,54 mm)

Outras E/S

1 * RJ45-COM1

Porta COM na forma de interface RJ45

1*COM2

Porta serial, suporte RS232 (9 pinos, 2 * 5 pinos, 2,54 mm)

1*JPCOM1

O pino 9 da COM2 está definido para 0V/5V/12V (6 pinos, 2*3 pinos, 2,0 mm)

1*SIM

Suporte para cartão SIM, o cartão SIM é necessário ao usar 3G/4G

1*CLR_CMOS

Pinos transparentes e de descarga da placa-mãe CLR_CMOS (3 pinos, 1 * 3 pinos, 2,54 mm)

1*CPU_FAN

Pino do ventilador da CPU, controle de temperatura de suporte (3 pinos, 1 * 3 pinos, 2,54 mm)

1*SYS_FAN

Pino do ventilador do sistema, velocidade total sem controle de temperatura (3 pinos, 1 * 3 pinos, 2,54 mm)

1 * LED3

Luz do disco rígido externo/luz de alimentação

1*PS/1

Suporte para teclado e mouse PS/2 (7 pinos, 1 * 7 pinos, 2,0 mm)

1*GPIO

Pinos GPIO padrão (10 pinos, 2 * 5 pinos, 2,0 mm)

Ambiente operacional

Temperatura de trabalho: -20℃~60℃; Umidade de trabalho: 5% ~ 95% de umidade relativa, sem condensação

BIOS

BIOS AMI, suporte para inicialização na inicialização, inicialização programada, identificação inteligente da máquina de comutação remota

sistema operacional

Suporta Windows 10, Windows 8, Windows 7, Linux, etc.
