개요

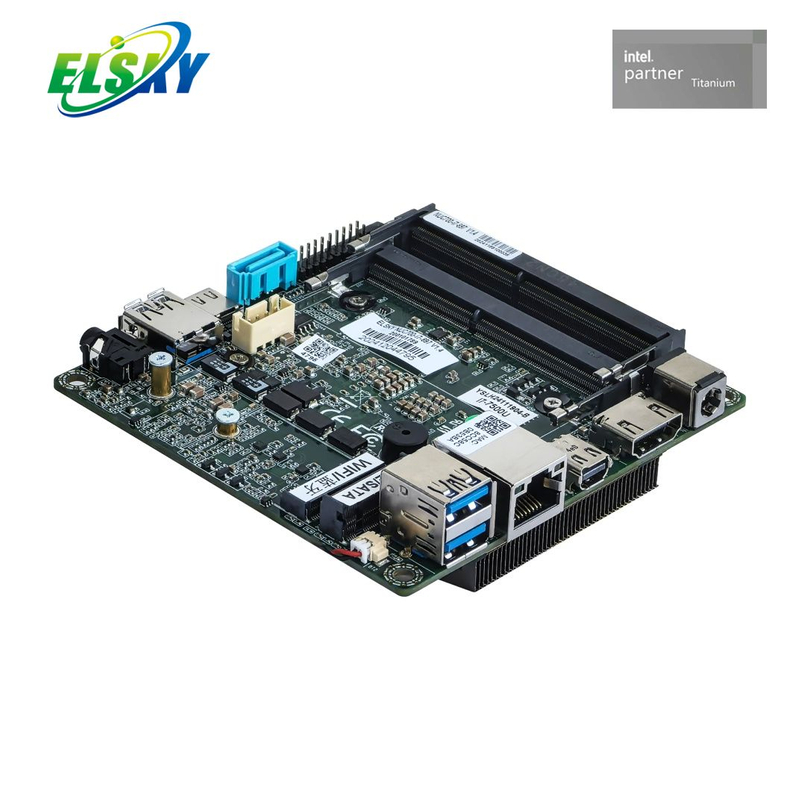

NUC700은 초소형 폼팩터(USFF) 산업용 메인보드의 벤치마크를 대표합니다. 10cm x 10cm의 작은 설치 공간에 구축된 이 제품은 7세대 Intel Core i7/i5/i3 및 Celeron 프로세서(15W/28W TDP 옵션)를 에너지 효율적인 아키텍처에 통합합니다. 연중무휴 중단 없는 작동을 위해 설계된 이 보드는 유연한 고속 M.2 NVMe 스토리지, 빠른 Type-C 통신, 듀얼 4K 비디오 출력과 고급 전원 관리 옵션(12V DC-IN 또는 4핀 ATX)을 결합합니다. NUC700은 현대 스마트 소매, 자동화된 하드웨어 및 엣지 컴퓨팅 환경을 위한 이상적인 시스템 엔진입니다.
특징
컴팩트한 10×10cm 폼 팩터: 초박형 섀시, 인클로저 및 맞춤형 장비 내부에 원활하게 통합되도록 설계된 작은 NUC 설치 공간입니다.
Intel 7세대 처리 능력: 최적화된 컴퓨팅 효율성을 위해 Kaby Lake Core i7-7500U, i5-7200U, i3-7100U 및 Celeron CPU를 지원합니다.
높은 메모리 대역폭: 2133/2400MHz에서 최대 64GB의 총 용량을 지원하는 듀얼 NB-DDR4 SO-DIMM 슬롯.
고속 스토리지 및 확장: 기본 SATA 3.0 커넥터와 함께 NVMe PCIe와 SATA 프로토콜 간 M.2 Key-M 2260 슬롯 자동 전환.
듀얼 4K 영상 출력: 독립적인 듀얼 디스플레이 또는 미러 디스플레이 설정을 지원하는 HDMI 1.4(4K @ 30Hz) 및 Mini-DP(4K @ 60Hz) 커넥터.
애플리케이션
디지털 간판 및 대화형 키오스크: 선명한 듀얼 4K 상업 광고 패널, 메뉴 보드 및 셀프 서비스 티켓팅 키오스크를 지원합니다.
산업 자동화 및 제어: 기계 모니터링, 자동화된 생산 라인 및 터미널 제어 시스템을 위한 소형 처리 장치 역할을 합니다.
스마트 IoT 및 엣지 게이트웨이: 기가비트 네트워킹 및 고속 로컬 NVMe 스토리지를 갖춘 엣지 데이터 수집 허브 역할을 합니다.
상업용 사무실 및 씬 클라이언트: 기업 사무실 공간에 매우 조용하고 공간 절약형 데스크탑 컴퓨팅 성능을 제공합니다.
우리를 선택하는 이유
인텔 티타늄 파트너 인증: 공인 인텔 파트너로서 최고 수준의 엔지니어링 표준 및 공급 안정성을 지원합니다.
산업 등급 부품 품질: -10°C ~ 60°C의 작동 열 범위를 견딜 수 있도록 엄격한 테스트를 거친 하드웨어입니다.
장기 배포 지원: 신속한 기술 서비스 및 표준화된 BIOS 유지 관리 기능과 결합하여 제품 수명 주기를 연장합니다.
모델 |
CPU |
4K |
랜 |
USB3.0 |
USB2.0 |
Type_C 3.0 |
메모리(최대) |
SSD |
힘 |
NUC700 |
3865U, 3965U、 카비 7 세대 레이크 i3、i5、i7 |
1*HDMI 4K 30Hz 1*미니-DP 4K 60Hz |
1 |
3 |
2 |
1 |
2*NB-DDR4 최대 지원 64G |
1*M.2 2260 1*SATA |
+12V |
>> CPU 정보
CPU |
CPU 브랜드 |
CPU 모델 |
빈도 |
터보 |
CPU 소비전력(W) |
완전 부하 전력 소비량: 약. (여) |
7일 |
셀러론 |
3865U |
2코어 1.8G |
|
15 |
40 |
3965U |
2코어 2.2G |
|
15 |
40 |
71 세대 I3 |
핵심 |
7020U |
2코어 2.3G |
|
15 |
40 |
7100U |
2코어 2.4G |
|
15 |
40 |
7130U |
2코어 2.7G |
|
15 |
40 |
71 세대 I5 |
7200U |
2코어 2.5G |
3.1G |
15 |
40 |
7260U |
2코어 2.2G |
3.4G |
15 |
40 |
7267U |
2코어 3.1G |
3.5G |
28 |
60 |
7287U |
2코어 3.3G |
3.7G |
28 |
60 |
7300U |
2코어 2.6G |
3.5G |
15 |
40 |
7360U |
2코어 2.3G |
3.6G |
15 |
40 |
7대 I7 |
7500U |
2코어 2.7G |
3.5G |
15 |
40 |
7560U |
2코어 2.4G |
3.8G |
15 |
40 |
7567U |
2코어 3.5G |
4.0G |
28 |
60 |
7600U |
2코어 2.8G |
3.9G |
15 |
40 |
7660U |
2코어 2.5G |
4.0G |
15 |
40 |
>> 제품 사양
시에 |
100mm(길이)*100mm(너비)*30mm(높이) |
CPU |
NUC600 |
3855U, 3955U 및 스카이레이크 i3-6100U, i5-6200U, i7-6500U 등 |
NUC700 |
3865U, 3965U 및 Kabylake i3-7100U, i5-7200U, i7-7500U 등 |
칩셋 |
CPU 단일 칩에 통합됨 |
전원 어댑터 |
1*DC_IN (4핀 ATX 옵션) |
DC 헤드의 내경은 2.5MM이며 12V 전원 공급 장치만 지원합니다. 메인보드 전력 소비: 약 40W. 12V5A 이상의 전원 공급 장치를 사용하는 것이 좋습니다. |
메모리 |
2*NB-DDR4 지원 2133/2400MHz 메모리, 최대 지원 64G |
디스플레이 기능 |
NUC600 |
Intel HD510/520 그래픽 컨트롤러 |
단일 디스플레이, 이중 디스플레이 복사, 이중 디스플레이 확장, DOS에서 단일 디스플레이 지원 |
NUC700 |
인텔 HD610/620 그래픽 컨트롤러 |
1*MINI-DP 포트 |
4K 해상도 4096/3840*2160@60Hz 지원 |
1*HDMI 1.4 포트 |
4K 해상도 4096/3840*2160@30Hz 지원 |
네트워크 기능 |
1*LAN 포트 |
Intel i219V 기가비트 LAN, 네트워크 깨우기, PXE 기능 지원 |
1*M2_WIFI 포트 |
PCIE 3.0 신호, Key-E 인터페이스 M.2 2230 WiFi 모듈 지원, WiFi Bluetooth 모듈을 지원하도록 변경 가능 |
하드디스크 기능 |
1*NGFF 포트 |
PCIE3.0 신호, Key-M 인터페이스 M.2 2260 하드 디스크 지원; 기본값은 NVME(PCIE) 프로토콜과 SATA 프로토콜 간의 자동 전환을 지원합니다. |
1*SATA1 포트 |
표준 SATA3.0 하드 디스크 인터페이스, 최대 전송 속도 6.0Gbps. |
1*SATA_PWR1 핀 |
하드 디스크 전원 공급 장치 핀은 5V 또는 12V 전원을 사용할 수 있습니다. (4핀,1*4핀,2.54mm) |
사운드 기능 |
통합 Realtek ALC897HD 디지털 오디오 디코더, 6채널 고성능 오디오 컨트롤러 지원 |
1*LINE_OUT 포트 |
오디오 출력 및 마이크 입력 지원 |
메인보드 HDMI 인터페이스는 HDMI 디스플레이 오디오 출력을 지원합니다. |
메인보드 MINI-DP 인터페이스는 DP 모니터 오디오 출력을 지원합니다. |
USB 기능 |
3*USB3.0 포트 |
후면 표준 USB3.0 인터페이스 |
1*유형 C 3.0 포트 |
표준 유형 C: 3.0 인터페이스, USB 장치 연결 가능 |
1*F_USB1 핀 |
전면 USB2.0 핀, 한 세트에는 2*USB2.0 (9핀,2*5핀,2.0mm)이 있습니다. |
스위치 기능 |
1*F_PANEL 핀 |
스위치, 전원 표시등, 하드 디스크 표시등, 재시작 핀 (9Pin,2*5Pin,2.0mm) |
1*IR |
적외선, 무선 데이터 전송 지원 |
기타 I/O |
1*CPU_FAN |
CPU 팬 핀, 온도 제어 지원 (3핀, 1*3핀, 1.25mm) |
운영 환경 |
작동 온도: -10℃~60℃; 작동 습도: 상대 습도 5%~95%, 응축 없음 |
바이오스 |
AMI BIOS, 전원 켜기, 예약 전원 켜기, 원격 전원 켜기 및 끄기, 지능형 장치 식별 지원 |
감시견 |
워치독 프로그래밍, 하드웨어 재설정 기능 지원(256레벨, 0~255초) |
OS |
윈도우 10, 윈도우 8, 윈도우 7, 리눅스 등을 지원합니다. |
>> FAQ
Q1: NUC700은 두 개의 4K 디스플레이를 동시에 구동할 수 있나요?
A: 예, 이 보드는 HDMI 1.4(최대 4K @ 30Hz) 및 Mini-DP(최대 4K @ 60Hz)를 통해 듀얼 디스플레이 출력을 지원합니다. 화면 복제(복제) 및 화면 확장 모드를 지원합니다. (참고: Mini-DP를 HDMI 모니터에 연결하려면 활성 변환기 어댑터가 필요합니다).
Q2: NUC700은 어떤 운영체제를 지원하나요?
A: 메인보드는 Windows 10, Windows 8, Windows 7 및 다양한 Linux 배포판을 완벽하게 지원합니다.
