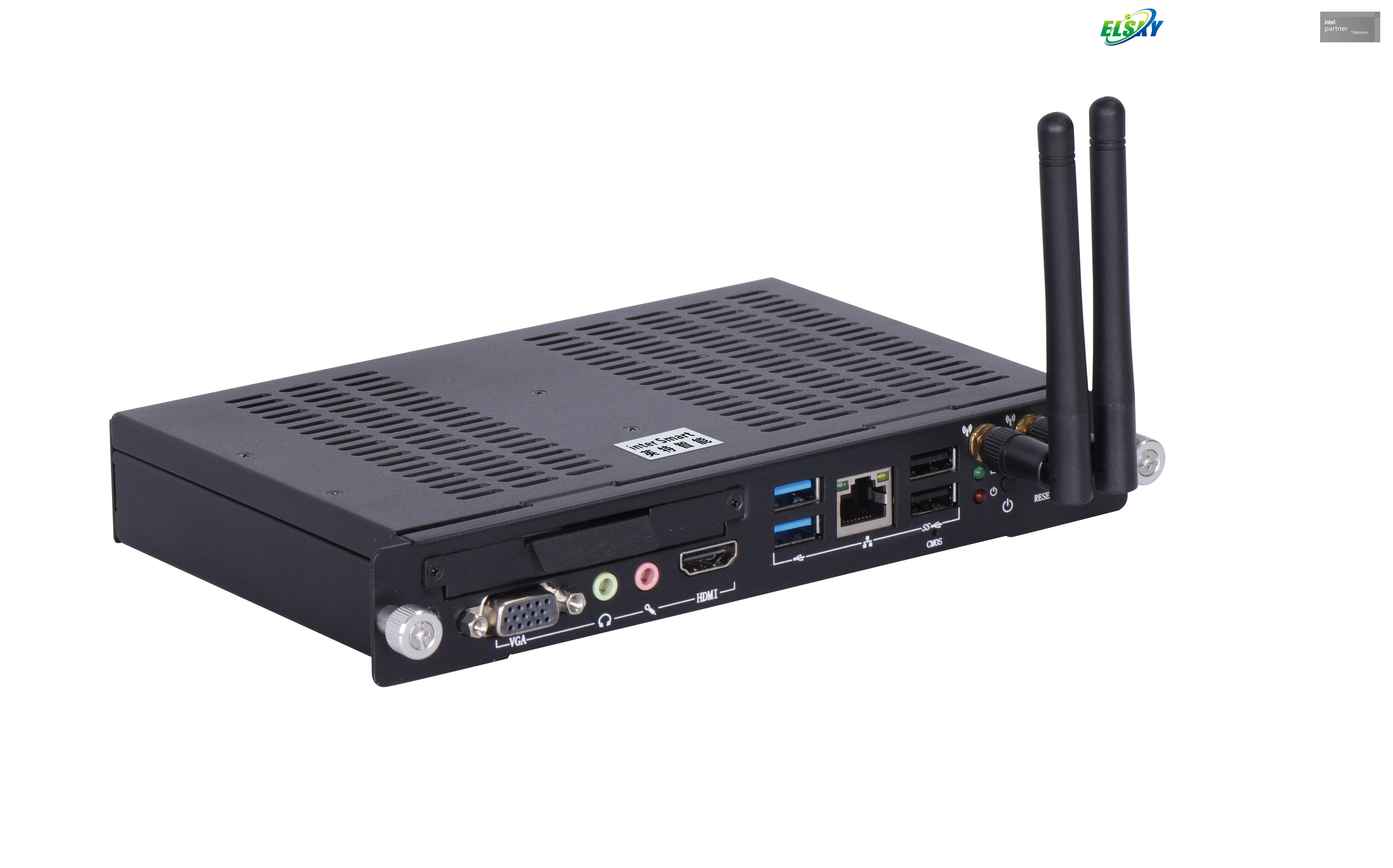

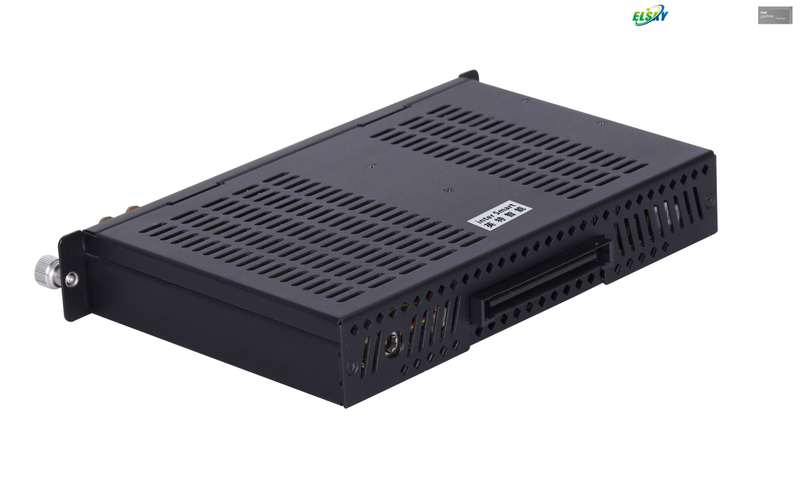

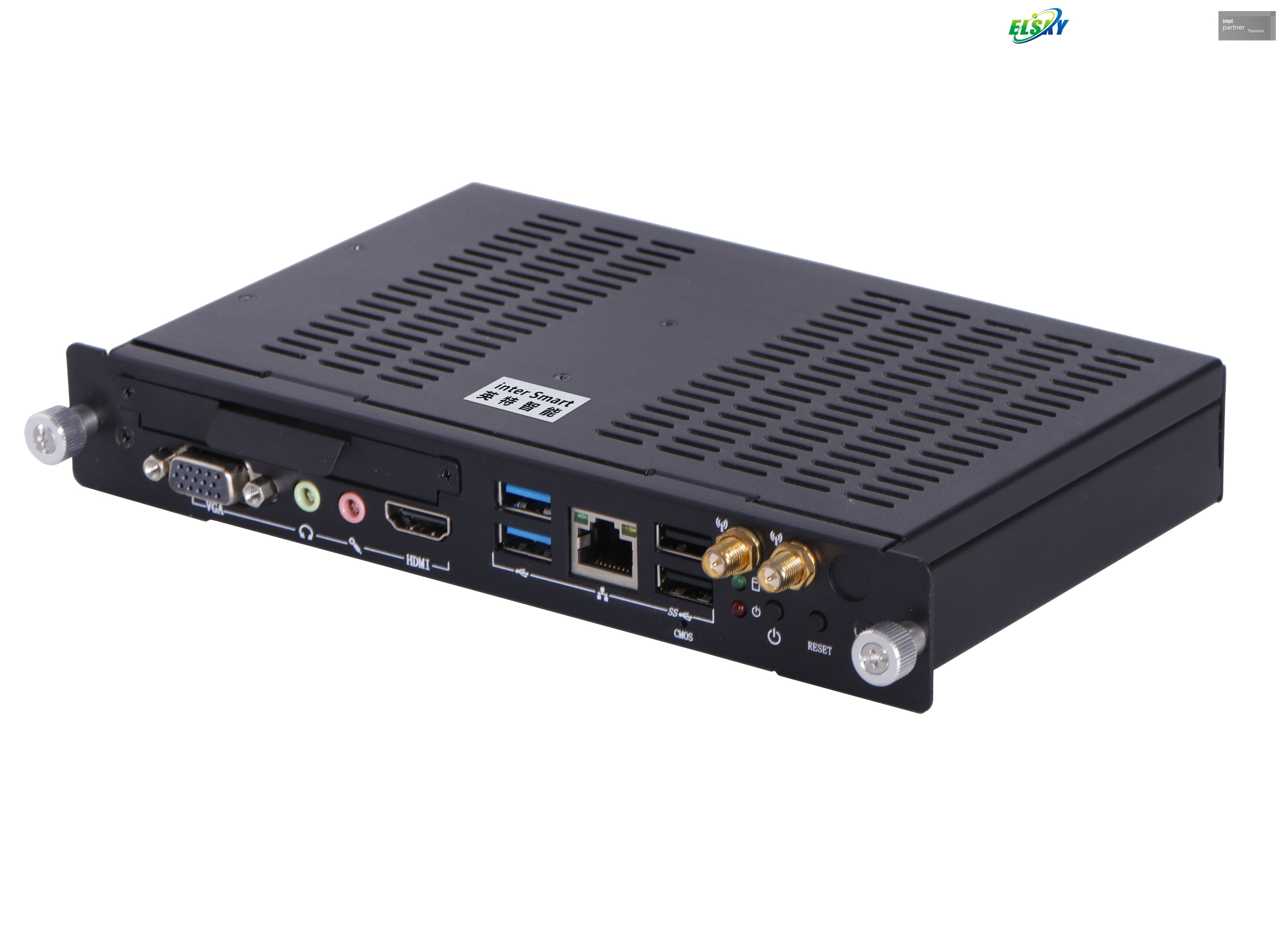

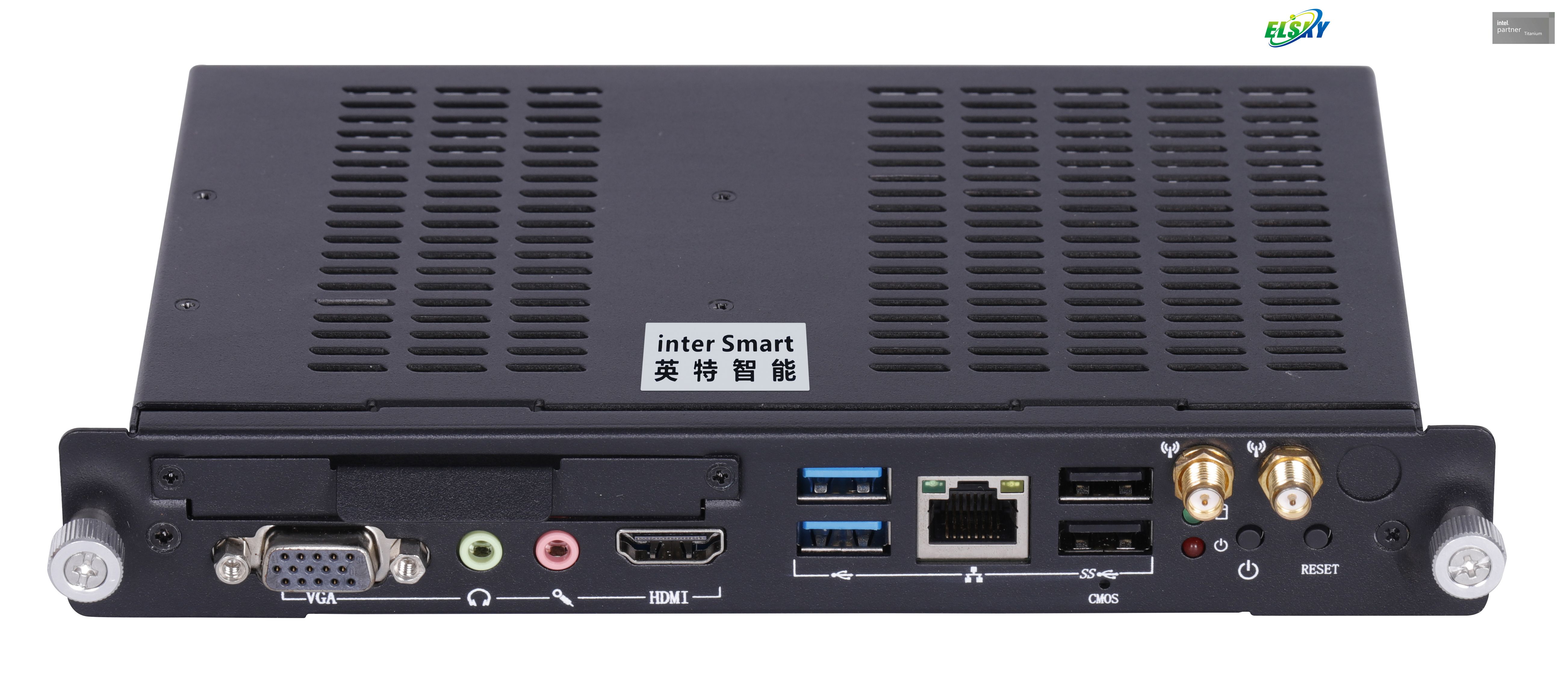

Intel 6세대/7세대 CPU가 탑재된 80핀 OPS PC I3-6100U/7100U I5-6200U/7200U I7-6500U/7500U Windows 10 Windows 8 Windows 7 Linux

마더보드 크기

165mm*114mm*20mm

CPU 프로세서

6세대

3855U, 3955U, 스카이레이크 i3-6100U, i5-6200U, i7-6500U 등

7세대

3865U, 3965U 및 Kabylake i3-7100U, i5-7200U, i7-7500U 등

칩셋

CPU에 통합된 단일 칩

전원 공급 장치

1*DC_IN

DC 헤드의 내경은 2.5mm로 12V/19V 전원 공급 장치를 지원합니다.

호스트 전력 소비: 약 35W. 12V5A 이상의 전원 공급 장치 사용을 제안합니다.

메모리

1*DIMM 카드 슬롯

NB-DDR3 메모리, 1600MHz 메모리 지원, 1.35V의 저전압, 최대 8GB 지원

디스플레이 기능

6세대

인텔 HD 그래픽 510/520 그래픽 컨트롤러

단일 디스플레이, 이중 디스플레이/삼중 디스플레이 복제, 이중 디스플레이/삼중 디스플레이 확장, DOS에서 단일 디스플레이 지원

7세대

인텔 HD 그래픽 610/620 그래픽 컨트롤러

1*VGA DB15 인터페이스

1920* 1200@60HZ의 최대 해상도를 지원합니다.

1*JVGA 핀

1920* 1200@60HZ(1*14Pin,2.0mm)의 최대 해상도를 지원합니다.

1*HDMI 1.4 인터페이스

4K 해상도 4096* 2160@24 /30HZ 지원

1*JHDMI 핀

4K 해상도 지원 4096* 2160@24 /30HZ (2*8Pin,2.0mm)

네트워크 기능

1*랜

RTL8111F 기가비트 이더넷 카드 칩은 네트워크 깨우기 및 PCIe 디스크 없는 부팅 기능을 지원합니다.

1*미니 PCIE 인터페이스

WIFI/3G/4G/블루투스 등 지원

하드디스크 기능

1*SATA

2.5인치 SSD/기계식 하드 드라이브를 지원하는 2.5인치 하드 드라이브 슬롯

1*MSATA

MSATA 디스크 지원

사운드 기능

통합 Realtek ALC662 HD 디지털 오디오 디코더, 6채널 고음질 오디오 컨트롤러

1*LIN_OUT 인터페이스

오디오 출력 지원(녹색)

1*MIC_IN 인터페이스

마이크 입력 지원(분홍색)

1*SPKER 핀

8Ω 및 5와트 스피커 출력(앰프) 지원(1*4Pin, 2.0mm)

1*SPDIF 핀

디지털 오디오 핀(1*3Pin,2.54mm)

USB 기능

2*USB3.0 인터페이스

후면 표준 USB 3.0 인터페이스

2*USB2.0 인터페이스

후면 표준 USB 2.0 인터페이스

1*F_USB1 핀

전면 USB 2.0 핀, 2 * USB 2.0(2*5Pin,2.0mm) 1세트

1*F_USB2 핀

전면 USB 2.0 핀, 2 * USB 2.0(2*5Pin,2.0mm) 1세트

스위치

1*F_PANEL 핀

스위치, 전원 표시등, 하드 디스크 표시등, 재시작 핀(2*5Pin,2.0mm)

1*PWR_SW 버튼

스위치 버튼

1*SYS_RST 버튼

다시 시작 버튼

1*AUTO_SW 핀

전원을 켜고 시작용 점프 캡을 설정합니다(1*3Pin,2.0mm).

기타 I/O

COM1/COM2 핀

직렬 포트, 표준 RS232 지원(2*5Pin,2.0mm)

1*JCOM1 핀

제어 COM1 핀 9 전압 0V/5V/12V 옵션(2*3Pin,2.0mm)

1*SIM 카드 슬롯

SIM 카드 지원, 3G/4G 사용 시 SIM 카드 필요

1*CLR_CMOS 핀

마더보드 재설정 및 방전 핀(1*2Pin,2.54mm)

1*JCMOS 버튼

마더보드 재설정 및 방전 버튼

1*CPU_FAN 핀

CPU 팬 핀(1*4핀,1.25mm)

1*SYS_FAN 핀

시스템 팬 핀(1*4핀,1.25mm)

1*OPS 인터페이스

80핀 표준 OPS 인터페이스

운영 환경

작동 온도: -20 ℃~60 ℃; 작동 습도: 상대 습도 5%~95%, 응축 없음

바이오스

AMI BIOS, 전원 켜기, 시간 초과 전원 켜기 및 원격 전원 켜기/끄기 장치의 지능형 인식 지원

감시견

워치독 프로그래밍, 하드웨어 재설정 기능 지원(256레벨, 0~255초)

운영 체제

윈도우 10, 윈도우 8, 윈도우 7, 리눅스 등을 지원합니다.
