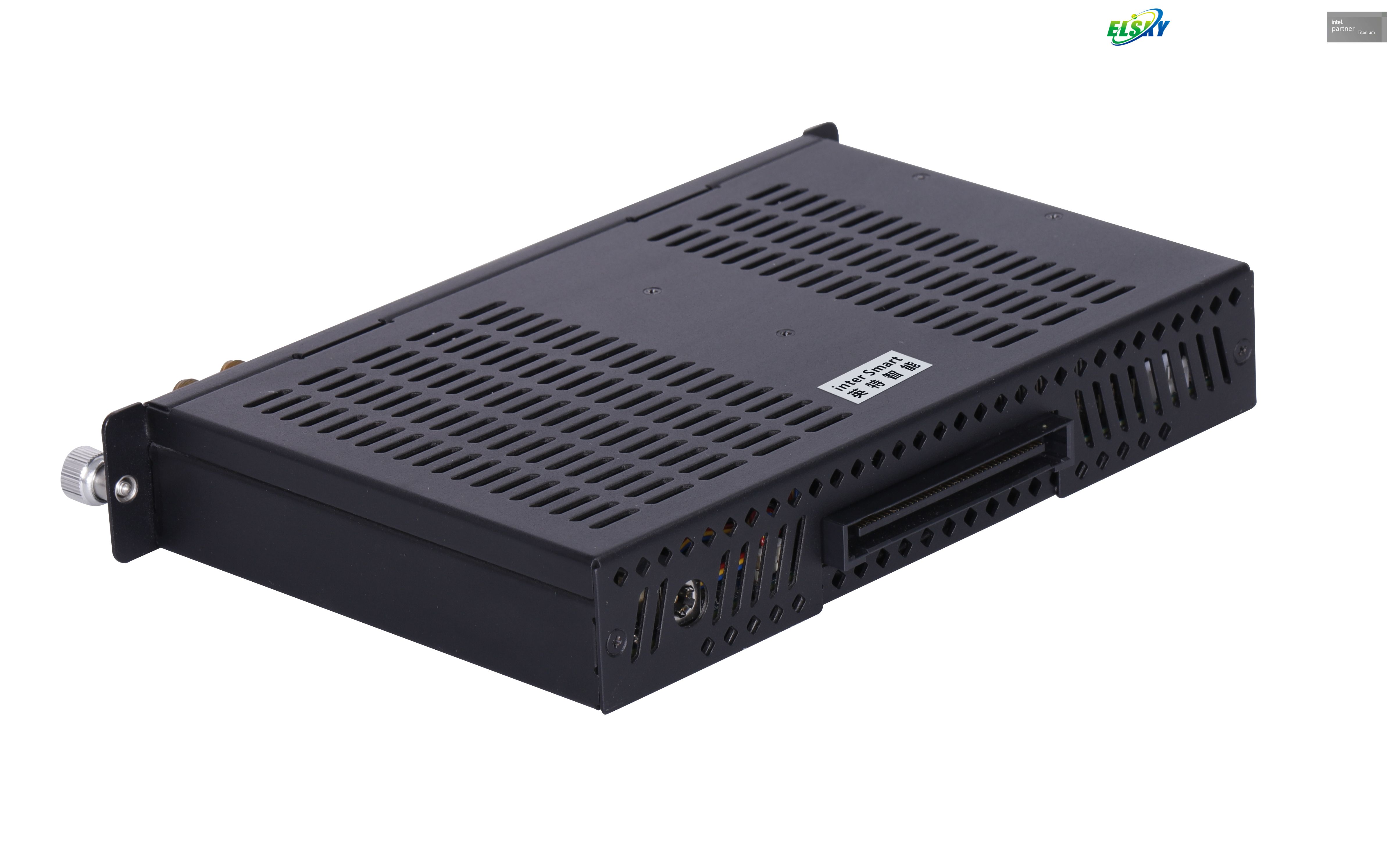

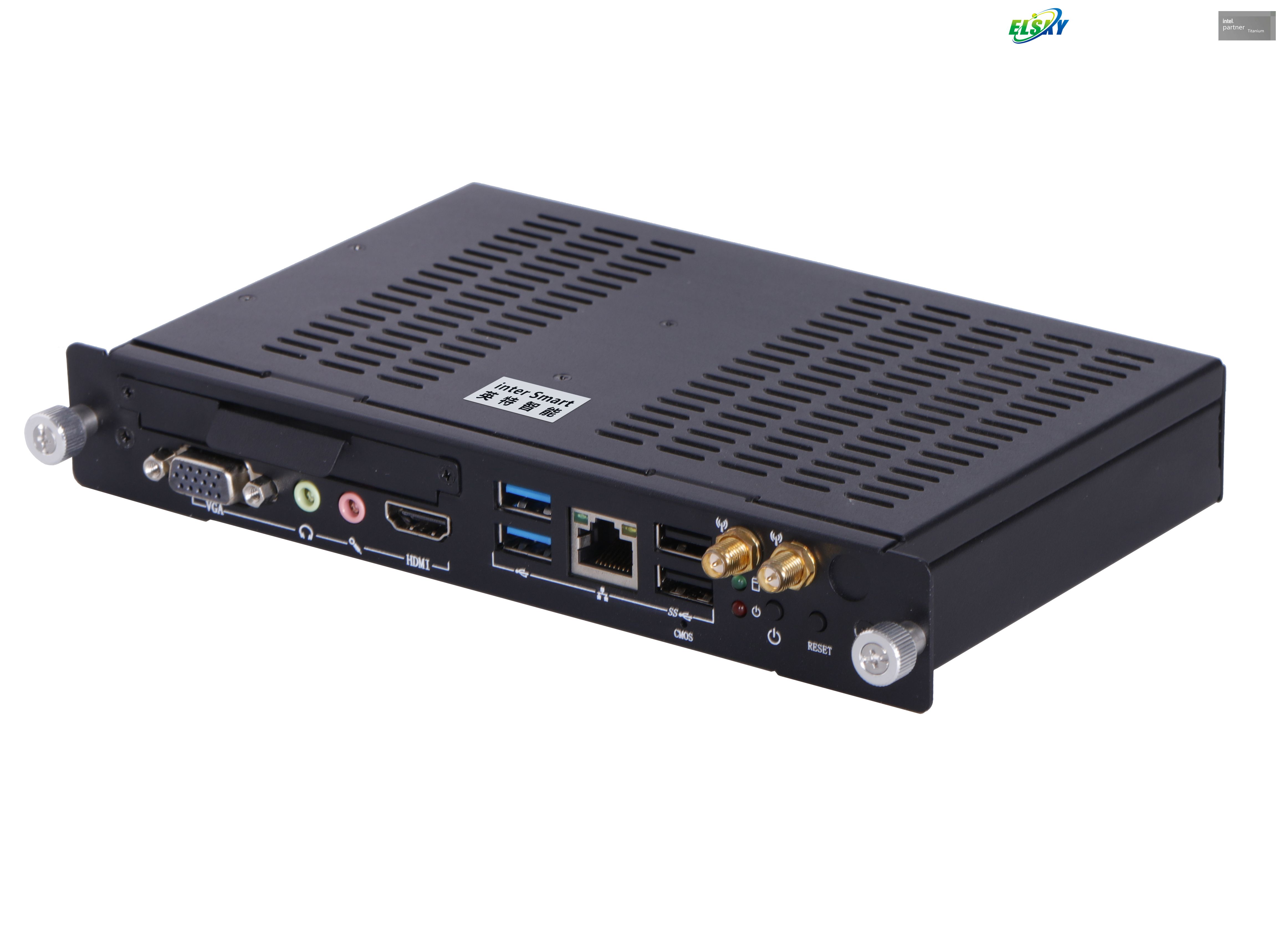

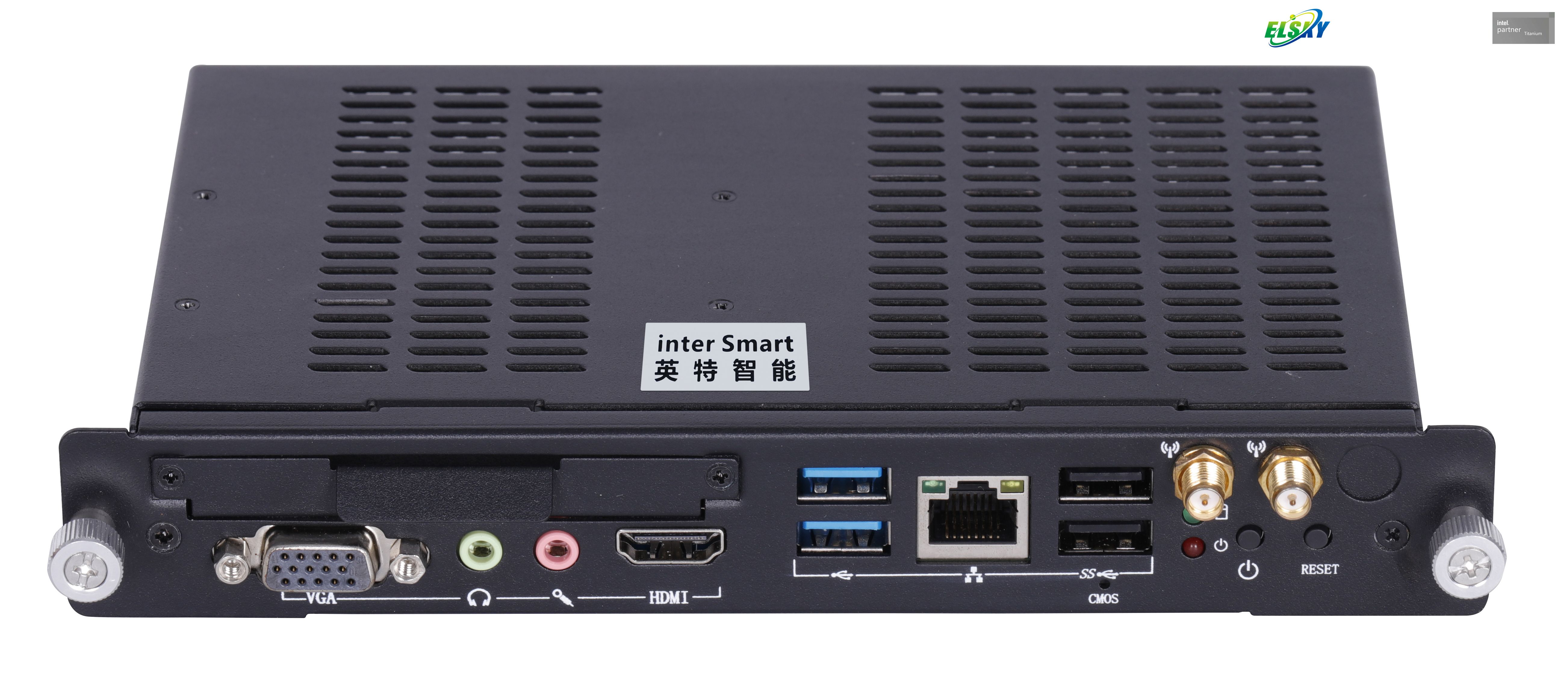

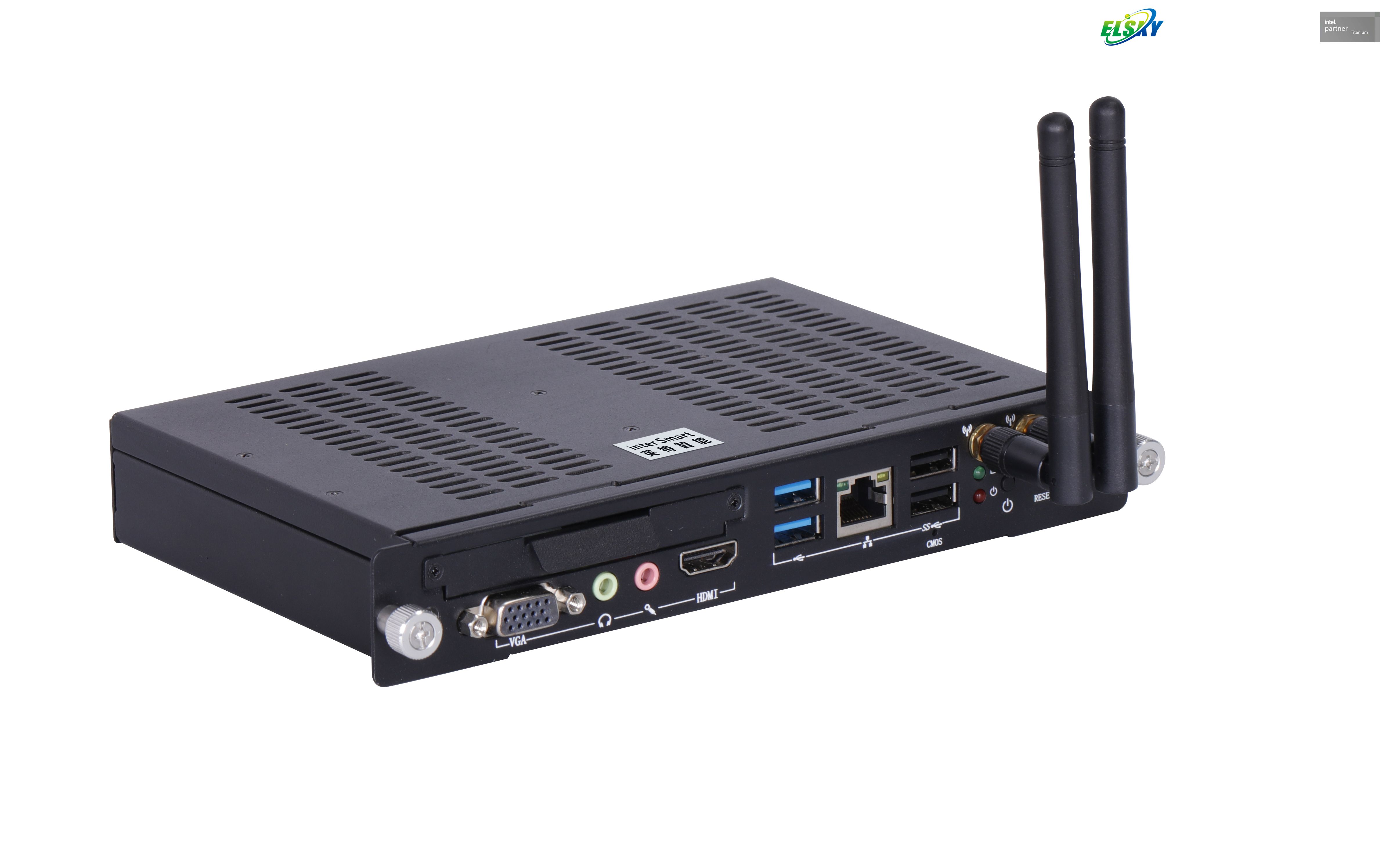

PC OPS 80 broches avec processeur Intel 6e/7e génération I3-6100U/7100U I5-6200U/7200U I7-6500U/7500U pour Windows 10 Windows 8 Windows 7 Linux

Taille de la carte mère

165mm*114mm*20mm

Processeur

6ème génération

3855U, 3955U, Skylake i3-6100U, i5-6200U, i7-6500U, etc.

7ème génération

3865U, 3965U et Kabylake i3-7100U, i5-7200U, i7-7500U, etc.

jeu de puces

Puce unique intégrée au processeur

alimentation

1*DC_IN

Le diamètre intérieur de la tête CC est de 2,5 mm, prenant en charge une alimentation 12 V/19 V.

Consommation électrique de l'hôte : environ 35 W. Suggérer d'utiliser une alimentation 12V5A ou supérieure

Mémoire

1 * emplacement pour carte DIMM

Mémoire NB-DDR3, prend en charge la mémoire de 1 600 MHz, basse tension de 1,35 V, prise en charge maximale de 8 Go

fonction d'affichage

6ème génération

Contrôleur graphique Intel HD Graphics 510/520

Prise en charge d'un affichage unique, d'une réplication double affichage/triple affichage, d'une extension double affichage/triple affichage, d'un affichage unique sous DOS

7ème génération

Contrôleur graphique Intel HD Graphics 610/620

1 * interface VGA DB15

Prend en charge une résolution maximale de 1920* 1200@60HZ

1 * broche JVGA

Prend en charge une résolution maximale de 1920*1200@60HZ(1*14Pin,2.0mm)

1 * interface HDMI 1.4

Prend en charge la résolution 4K 4096* 2160@24 /30HZ

1 * broche JHDMI

Prend en charge la résolution 4K 4096*2160@24/30HZ (2*8 broches, 2,0 mm)

Fonction réseau

1 * réseau local

Puce de carte Ethernet Gigabit RTL8111F, prend en charge le réveil du réseau et la fonction de démarrage sans disque PCIe.

1 * interface mini-PCIE

Prend en charge WIFI/3G/4G/Bluetooth, etc.

Fonction disque dur

1 * SATA

Emplacement pour disque dur de 2,5 pouces, prenant en charge les disques durs SSD/mécaniques de 2,5 pouces

1 * MSATA

Prise en charge du disque MSATA

Fonction sonore

Décodeur audio numérique Realtek ALC662 HD intégré, contrôleur audio haute fidélité 6 canaux

1*interface LIN_OUT

Prend en charge la sortie audio (vert)

1 * interface MIC_IN

Prise en charge de l'entrée microphone (rose)

1 * broche SPKER

Prend en charge la sortie haut-parleur 8 ohms et 5 watts (amplificateur) (1*4 broches, 2,0 mm)

1 * broche SPDIF

Broche audio numérique (1*3 broches, 2.54mm)

Fonction USB

2 * interfaces USB3.0

Interface USB 3.0 standard à l'arrière

2 * interfaces USB2.0

Interface USB 2.0 standard à l'arrière

1 * broche F_USB1

Broches USB 2.0 avant, un jeu avec 2 * USB 2.0 (2*5 broches, 2,0 mm)

1 * broche F_USB2

Broches USB 2.0 avant, un jeu avec 2 * USB 2.0 (2*5 broches, 2,0 mm)

CHANGER

1 * broche F_PANEL

Interrupteur, voyant d'alimentation, voyant du disque dur, broche de redémarrage (2*5 broches, 2,0 mm)

1 * bouton PWR_SW

bouton de commutation

1*bouton SYS_RST

Bouton de redémarrage

1 * broche AUTO_SW

Allumez et réglez le capuchon de saut pour le démarrage (1*3 broches, 2,0 mm)

Autres E/S

Broche COM1/COM2

Port série, prend en charge la norme RS232 (2*5 broches, 2,0 mm)

1 * broche JCOM1

Contrôle COM1 broche 9 tension 0V/5V/12V en option (2*3 broches, 2.0mm)

1 * emplacement pour carte SIM

Prend en charge la carte SIM, la carte SIM est requise lors de l'utilisation de la 3G/4G

1 * broche CLR_CMOS

Broches de réinitialisation et de décharge de la carte mère (1*2 broches, 2.54mm)

1 * bouton JCMOS

Bouton de réinitialisation et de décharge de la carte mère

1 * broche CPU_FAN

Broche du ventilateur du processeur (1*4 broches, 1,25 mm)

1 * broche SYS_FAN

Broche du ventilateur du système (1*4 broches, 1,25 mm)

1 * interface OPS

Interface OPS standard 80 broches

Environnement opérationnel

Température de fonctionnement : -20 ℃ ~ 60 ℃ ; Humidité de travail : 5 % ~ 95 % d'humidité relative, pas de condensation

BIOS

AMI BIOS, prise en charge de la mise sous tension, de la mise sous tension programmée et de la reconnaissance intelligente des appareils de mise sous/hors tension à distance

Chien de garde

Programmation de surveillance, prend en charge la fonction de réinitialisation matérielle (256 niveaux, 0-255 secondes)

système opérateur

Prend en charge Windows 10, Windows 8, Windows 7, Linux, etc.
