Quelle carte mère convient à votre déploiement industriel ?

Facteurs de forme de la carte mère

Le facteur de forme de la carte mère est la spécification physique fondamentale qui détermine les dimensions, l'emplacement des trous de montage et le type d'alimentation du matériel, garantissant ainsi la compatibilité avec divers boîtiers industriels et systèmes de gestion thermique.

Lors du choix d’une carte mère à usage industriel, l’empreinte physique est souvent la première contrainte. Les cartes ATX standard sont courantes dans les environnements de salles de serveurs où l'espace est abondant, offrant de nombreux emplacements PCIe pour l'intégration de GPU ou FPGA haut de gamme. Cependant, dans les usines intelligentes modernes, l’espace est limité. Cela a conduit à l'essor de la carte mère Mini-ITX , qui ne mesure que 170 mm sur 170 mm. Ces cartes offrent un juste milieu, offrant suffisamment de surface pour un processeur puissant et des E/S essentielles tout en s'intégrant dans des armoires murales compactes.

Plus bas dans l'échelle se trouvent les petits facteurs de forme hautement spécialisés, tels que les ordinateurs monocarte de 3,5 pouces. Ce ne sont pas de simples versions plus petites d'une carte mère standard ; ils sont conçus pour des opérations « sans tête » ou intégrées où chaque millimètre compte. Ces cartes comportent souvent des processeurs soudés pour améliorer la résistance aux vibrations et réduire le profil en hauteur du système. Leur disposition est optimisée pour un refroidissement sans ventilateur, permettant à l'ensemble du châssis de faire office de dissipateur thermique.

Le choix du facteur de forme dicte également le potentiel d'expansion du carte mère . Par exemple, un déploiement industriel nécessitant plusieurs cartes d'acquisition d'image pour la vision industrielle nécessitera une carte mère ATX ou Micro-ATX avec plusieurs emplacements PCIe x16 ou x8. À l’inverse, un contrôleur d’affichage numérique ou une simple passerelle CPL peut nécessiter uniquement une de 3,5 pouces carte mère avec ports COM intégrés et double LAN, privilégiant un faible encombrement à la modularité.

Comparaison des facteurs de forme industriels courants

• ATX (12' x 9,6') : Extension maximale, idéale pour les serveurs haut de gamme et les systèmes de vision complexes.

• Micro-ATX (9,6' x 9,6') : Une approche équilibrée pour les unités de contrôle de taille moyenne.

• Mini-ITX (6,7' x 6,7') : La norme pour les PC et kiosques industriels compacts.

• 3,5' SBC (5,8' x 4,0') : Ultra-compact, souvent utilisé dans l'automatisation et la robotique embarquées.

Choisir le bon tableau

Le choix de la bonne carte mère nécessite une évaluation complète de l'environnement opérationnel, du cycle de vie requis du produit et des interfaces d'E/S spécifiques telles que RS-232/422/485 et GPIO qui sont essentielles à la communication industrielle.

La fiabilité est la marque d'une carte mère industrielle . Contrairement aux cartes grand public qui sont remplacées tous les 2 à 3 ans, les déploiements industriels nécessitent souvent un cycle de vie de 7 à 15 ans. Cela signifie que la carte mère doit utiliser des condensateurs solides de haute qualité et des chipsets de qualité industrielle dont la disponibilité à long terme est garantie. Cela évite la « reconception forcée » d'un système simplement parce qu'un modèle de carte mère spécifique a cessé de produire.

Les facteurs environnementaux tels que la température et la stabilité de l’alimentation électrique sont tout aussi critiques. Une carte mère industrielle est généralement conçue pour fonctionner à des températures étendues, allant souvent de -20°C à 70°C. De plus, l'alimentation d'une carte mère professionnelle destinée à l'industrie prend souvent en charge une large gamme de tensions CC (par exemple, de 9 V à 36 V), ce qui lui permet d'être alimentée directement par les rails d'alimentation d'usine ou par les batteries du véhicule sans avoir besoin de convertisseurs externes qui ajoutent des points de défaillance.

La densité d'E/S sur un système industriel La carte mère est très différente d'une carte de jeu. Alors qu'une carte grand public se concentre sur les en-têtes USB 3.2 et RVB, une carte mère industrielle donne la priorité à la prise en charge et à la fiabilité héritées. Vous trouverez fréquemment plusieurs ports Ethernet RJ45 Gigabit pour la redondance du réseau, plusieurs ports COM pour la connexion aux machines existantes et des en-têtes GPIO (General Purpose Input/Output) pour l'intégration directe des capteurs. Ces fonctionnalités permettent à la carte mère de servir de pont entre les logiciels modernes et le matériel mécanique plus ancien.

Critères de sélection clés pour le déploiement industriel

1. Qualité des composants : utilisation de condensateurs solides japonais et de connecteurs plaqués or pour éviter la corrosion et les fuites.

2. Conception thermique : présence de dissipateurs thermiques surdimensionnés ou prise en charge d’une dissipation thermique sans ventilateur.

3. Options d'extension : Disponibilité d'emplacements Mini-PCIe ou M.2 pour les modules d'accélération Wi-Fi, 4G/5G ou AI.

4. Watchdog Timer : un circuit spécialisé sur la carte mère qui redémarre automatiquement le système si le logiciel se bloque, garantissant ainsi une disponibilité 24h/24 et 7j/7.

Carte mère industrielle + châssis industriel = ordinateurs industriels

L'intégration d'une carte mère spécialisée dans un châssis industriel robuste crée un système informatique industriel complet conçu pour résister à la poussière, à l'humidité et aux chocs mécaniques tout en maintenant des températures internes optimales.

Une carte mère ne peut pas survivre seule en usine ; il nécessite un châssis qui complète ses atouts techniques. La relation entre la carte mère et le châssis est symbiotique. Par exemple, une conception de carte mère sans ventilateur repose sur un châssis avec des ailettes en aluminium extrudé qui évacuent la chaleur du processeur via des caloducs en cuivre. Cette configuration « Ordinateur industriel » élimine le besoin de ventilateurs internes, qui sont souvent le premier composant à tomber en panne dans des environnements poussiéreux.

La conception mécanique du châssis doit s'aligner parfaitement avec le de la carte mère . blindage E/S Dans les environnements industriels, cela inclut souvent des ports spécialisés « USB verrouillables » ou des connecteurs M12 qui empêchent les câbles d'être retirés par les vibrations. Étant donné que la carte mère peut être montée sur un rail DIN ou un support VESA, le châssis doit fournir l'intégrité structurelle nécessaire pour protéger le délicat PCB de la carte mère contre la flexion ou la fissuration sous l'effet de contraintes mécaniques.

De plus, la combinaison d'une hautes performances carte mère et d'un châssis blindé offre une compatibilité électromagnétique (CEM) essentielle. Les usines regorgent d’équipements à haute tension qui génèrent un bruit électrique important. Une carte mère industrielle correctement mise à la terre à l'intérieur d'un châssis métallique garantit que les signaux de données restent propres et que le système n'interfère pas avec d'autres appareils électroniques sensibles à proximité. Cette approche holistique du matériel garantit que la carte mère fonctionne au maximum sans interférence externe.

Avantages des systèmes industriels intégrés

• Protection contre la poussière : le châssis sans ventilateur empêche l'accumulation de poussière conductrice sur la de la carte mère . surface

• Résistance aux vibrations : points de montage sécurisés pour la carte mère et les composants internes tels que la RAM et les SSD.

• Facilité d'installation : options de montage standardisées telles que des kits de montage sur rail DIN ou mural.

• Gestion des câbles : les connecteurs internes de la carte mère permettent un routage propre vers les connecteurs de cloison externes.

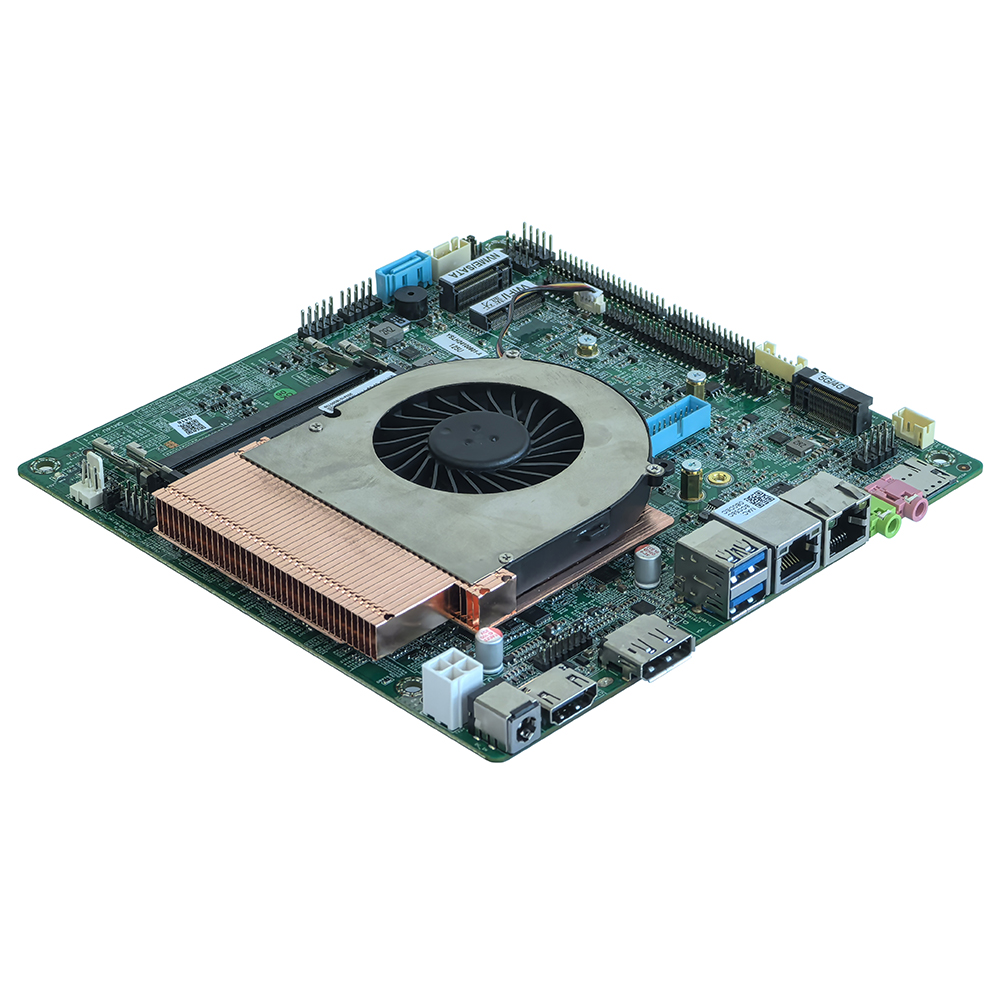

Cartes mères et SBC industriels

Les cartes mères industrielles et les ordinateurs monocarte (SBC) représentent des solutions informatiques haute densité qui intègrent toutes les fonctions essentielles (CPU, mémoire et E/S) sur un seul PCB pour maximiser la fiabilité et minimiser l'encombrement du système.

La distinction entre une standard carte mère et un SBC est vitale pour les intégrateurs de systèmes. Une carte mère industrielle suit généralement des facteurs de forme standard comme le Mini-ITX, permettant une certaine modularité. En revanche, un SBC intègre souvent le processeur directement sur la carte (packaging BGA). Cette intégration constitue un choix stratégique pour les applications industrielles car elle élimine la prise comme point de défaillance potentiel lors d'événements à fortes vibrations, tels que ceux rencontrés dans la robotique mobile ou le matériel roulant.

Les conceptions industrielles modernes de cartes mères exploitent souvent des architectures à faible consommation telles que Intel Atom, Celeron ou Core i-series (série U) pour maintenir la puissance de conception thermique (TDP) faible. Une à faible TDP carte mère est plus facile à refroidir et nécessite moins d'énergie, ce qui est essentiel pour les déploiements à distance fonctionnant à l'énergie solaire ou par batterie. Malgré leur faible consommation d'énergie, ces cartes ne sacrifient pas la connectivité ; une de 3,5 pouces de haute qualité carte mère peut toujours prendre en charge deux écrans 4K via HDMI ou DisplayPort, répondant ainsi aux applications HMI (Human Machine Interface) complexes.

Les spécifications techniques de ces cartes incluent souvent une prise en charge spécialisée pour la fonctionnalité « Always-On ». Le BIOS/UEFI d'une carte mère industrielle inclut généralement des options de « mise sous tension automatique » après une panne de courant, garantissant que le système reprend son fonctionnement sans intervention humaine. Cela rend la carte mère idéale pour les kiosques sans surveillance, les casiers intelligents et les stations de surveillance environnementale à distance.

Tableau de comparaison : carte mère standard par rapport au SBC industriel

Ordinateurs industriels robustes

Les ordinateurs industriels robustes de pointe constituent le summum de l'ingénierie des cartes mères, où la carte mère est spécifiquement conçue pour traiter les données à la « périphérie » du réseau, fournissant ainsi des analyses en temps réel dans des environnements où les ordinateurs traditionnels échoueraient.

À la « Edge », la carte mère sert de moteur principal pour le traitement des données, réduisant ainsi le besoin d'envoyer d'énormes quantités de données brutes vers le cloud. Une robuste carte mère est souvent équipée d'emplacements d'accélération IA spécialisés (tels que M.2 pour les modules TPU ou VPU). Cela permet à la carte mère de gérer localement et instantanément des tâches complexes comme la reconnaissance faciale, la détection de défauts sur une ligne de production ou des algorithmes de maintenance prédictive.

L'aspect « Robuste » fait référence à la capacité de survie améliorée de la carte mère . Ces cartes sont soumises à des tests rigoureux de chocs et de vibrations (souvent conformes aux normes MIL-STD-810G). La conception des traces de la carte mère , l'épaisseur du PCB et la sélection de chaque résistance sont optimisées pour éviter les micro-fractures. Dans un déploiement en périphérie, comme une plate-forme pétrolière ou une éolienne, la carte mère doit fonctionner de manière autonome pendant des années, ce qui fait de ces fonctionnalités robustes une nécessité plutôt qu'un luxe.

Enfin, la connectivité est un objectif majeur pour toute Edge carte mère . Au-delà de l'Ethernet standard, ces cartes disposent souvent de plusieurs emplacements pour carte SIM et de connecteurs d'antenne pour la connectivité 5G et Wi-Fi 6. Cela garantit que même si un réseau tombe en panne, la carte mère peut basculer vers un chemin de sauvegarde pour maintenir la communication avec le système de gestion central. La fusion du calcul haute performance, de la durabilité extrême et de la connectivité avancée fait de la carte mère robuste le composant le plus critique de la transformation numérique industrielle moderne.

Applications des cartes mères robustes

1. Transport intelligent : gestion de la synchronisation des feux de circulation et de la communication véhicule-infrastructure (V2X).

2. Entreposage automatisé : contrôle des robots mobiles autonomes (AMR) avec planification des itinéraires en temps réel.

3. Gestion de l'énergie : surveillance de la stabilité du réseau électrique et gestion des ressources énergétiques distribuées.

4. Sécurité et surveillance : exécution d'analyses vidéo basées sur la périphérie pour la sécurité du périmètre dans les zones éloignées.
