Processeur

Prend en charge les séries Intel Alder Lake-N N200, N100, N97, N95, i3-N305, etc.

Prise en charge de la mémoire

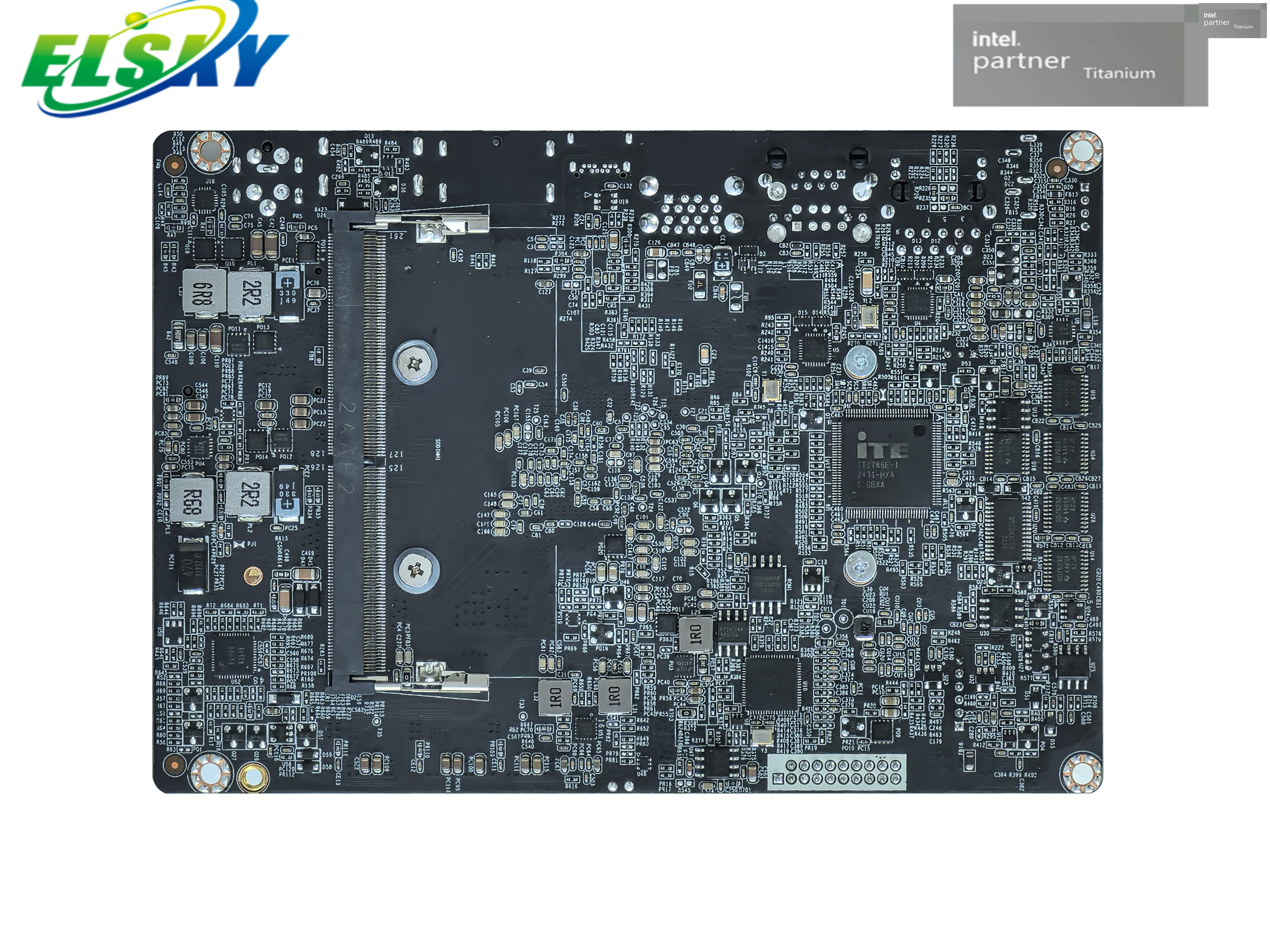

1 * emplacement mémoire SODIMM NB-DDR5, prend en charge la mémoire 4800MT/s, prend en charge au maximum 16 Go

alimentation

1*DC_IN

Prend en charge une alimentation à large tension de 12 V ~ 24 V, avec un diamètre intérieur de tête CC de 2,5 mm.

La consommation électrique à pleine charge de la carte mère est d’environ 30 W. Il est suggéré d'utiliser une alimentation de 12 V/4 A ou 24 V2 A ou plus.

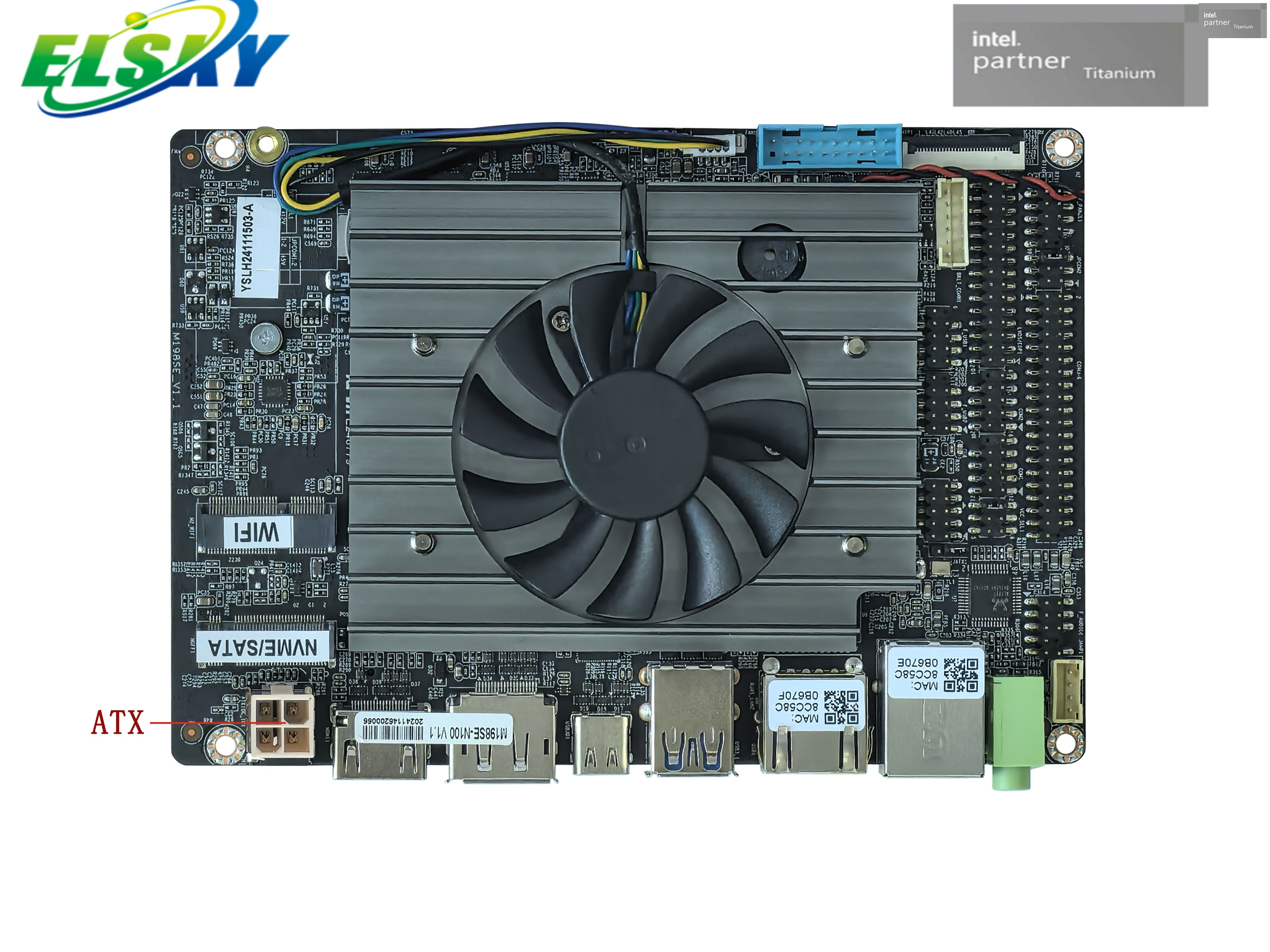

Peut être changé en 1 * ATX (4 broches)

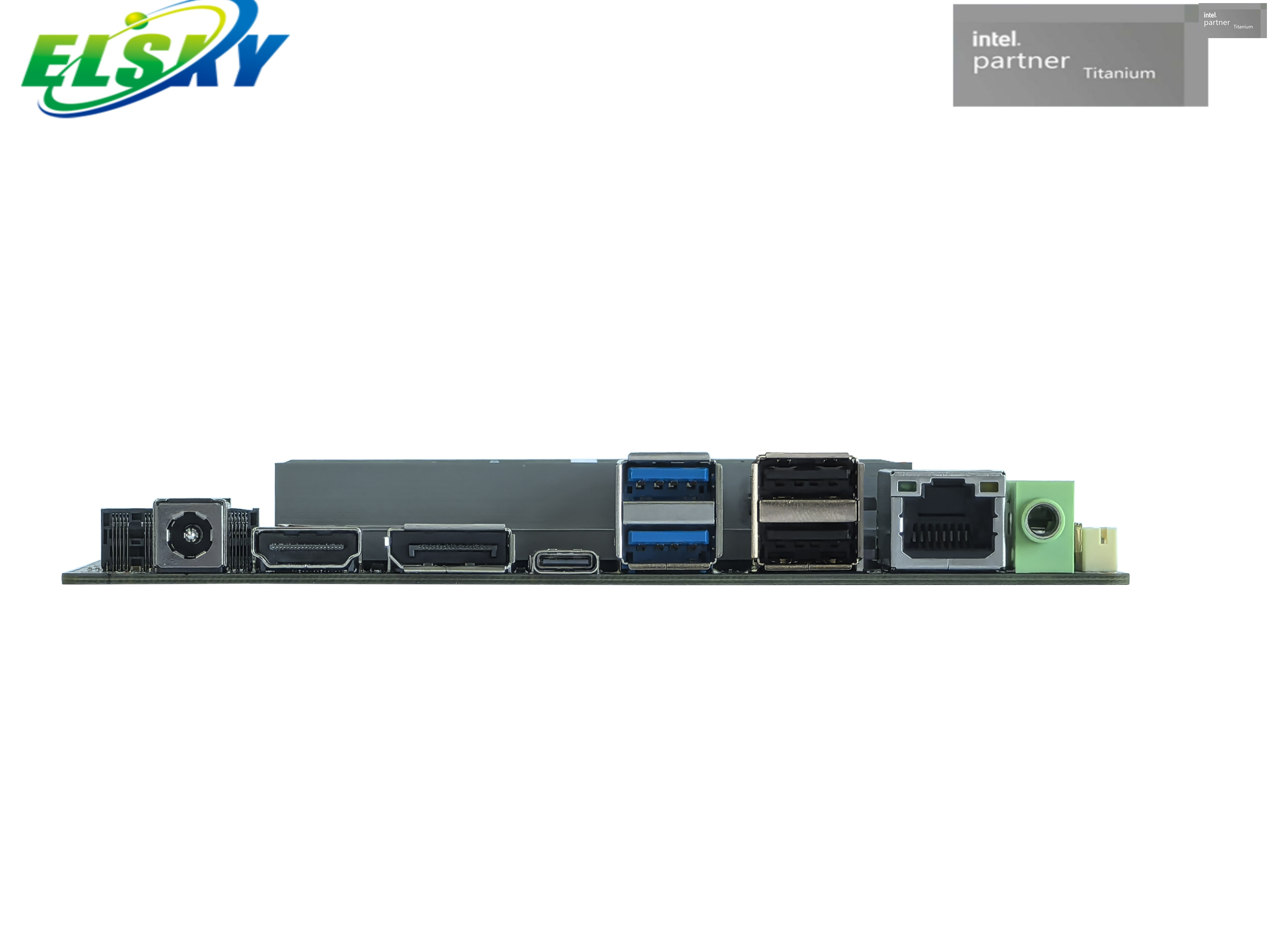

Fonctions d'affichage

Graphiques Intel UHD, prend en charge l'affichage simple, la réplication double affichage/triple affichage, l'extension double affichage/triple affichage et le double affichage sous SHELL ;

1 * interface HDMI 2.1

Résolution 4K 4096/3840* 2160@60Hz

1 * interface DP

DP ne prend pas en charge DP++, prend en charge la résolution 4K 4096/3840* 2160@60Hz

1 * broche LVDS/EDP1

Prend en charge une résolution de 1920*1080@60Hz (30 broches, 2*15 broches, 2,0 mm)

1 * broche VCC_SEL

Broche de contrôle de tension LVDS/EDP1 (6 broches, 2*3 broches, 2.0mm)

LVDS et EDP1 sont facultatifs et partagent des broches. EDP1 ne prend pas en charge la résolution 4K et utilise un câble d'écran EDP-B

1 * interface Type_C

Fonction d'affichage de support et transfert de données USB

1 * interface MIPI

Prend en charge le protocole CSI-2 et les caméras MIPI

Fonctionnalités réseau

1/2 * LAN RJ45 Interface

Réseau unique : carte Ethernet Gigabit Realtek 8111H par défaut ;

1 * M2-WIFI interface

Carte Ethernet Gigabit Yutaiwei YT6801 en option ;

Fonction disque dur

1 * NGFF interface

Double réseau : prend en charge les cartes Ethernet Gigabit Realtek 8111H+Realtek 8111H ;

Caractéristiques sonores

Prise en charge par défaut du décodeur audio numérique Realtek ALC897 HD et du contrôleur audio haute fidélité à 6 canaux

1*interface LINE_OUT

Prend en charge la sortie LINE-OUT, ne prend pas en charge l'entrée MIC-IN

1 * broche F_AUDIO

Broches audio standard (9 broches, 2 * 5 broches, 2,0 mm)

1 * broche JAMP

L'amplificateur prend en charge la sortie double canal avec des haut-parleurs de 8 ohms et 5 watts (4 broches, 1 * 4 broches, 2,0 mm).

Fonction USB

2 * interfaces USB3.2

Interface arrière USB 3.2 Gen1 standard, avec une bande passante de transmission maximale de 5 Gbit/s

2 * interfaces USB2.0

Interface USB 2.0 standard à l'arrière, avec une bande passante de transmission maximale de 480 Mbps (non disponible sur les cartes mères à double réseau)

1 * broche F_USB3_A

Broches USB 3.2 avant, un jeu avec 2 * USB 3.2 (19 broches, 2 * 10 broches, 2,0 mm)

1 * broche F_USB1

Broches USB 2.0 avant, un jeu avec 2 * USB 2.0 (9 broches, 2 * 5 broches, 2,0 mm)

1 * broche F_USB2

Broches USB 2.0 avant, un jeu avec 2 * USB 2.0 (9 broches, 2 * 5 broches, 2,0 mm)

1 * interface Type_C

Fonction d'affichage de support et transfert de données USB

Fonction de commutation

1 * broche F_PANEL

Interrupteur, voyant d'alimentation, voyant de disque dur, broche de redémarrage (9 broches, 2 * 5 broches, 2,0 mm)

1 * broche JATX

Prise de mise sous tension de contrôle matériel (3 broches, 1 * 3 broches, 2,0 mm)

Autre OI

1 * broche COM1

Port série, prend en charge la norme RS232 (9 broches, 2 * 5 broches, 2,0 mm)

1 * broche COM2

Port série, COM2 prend en charge RS232/RS422/RS485 en option (9 broches, 2 x 5 broches, 2,0 mm).

1 * COM3-6 broches

Port série, prend en charge la norme RS232 (39 broches, 2 x 20 broches, 2,0 mm).

Tous les ports série peuvent être modifiés et le matériel prend en charge TTL

1 * broche JCOM2

Peut contrôler la tension de la neuvième broche de COM2 à 0 V/5 V/12 V (6 broches, 2 x 3 broches, 2,0 mm).

1 * broche CLR_CMOS

Broches de réinitialisation et de décharge de la carte mère (non installées par défaut) (2 broches, 1 * 2 broches, 2,0 mm)

1 * broche VENTILATEUR1

Broche du ventilateur CPU, prend en charge le contrôle de la température (3 broches, 1 * 3 broches, 2,54 mm)

1 * broche GPIO_CN

Broches de contrôle GPIO (10 broches, 2 * 5 broches, 2,0 mm)

Environnement opérationnel

Température de fonctionnement : -10 ℃ ~ 60 ℃ ; Humidité de travail : 5 % ~ 95 % d'humidité relative, pas de condensation

BIOS

AMI BIOS, prend en charge le démarrage programmé, la mise sous/hors tension à distance et l'identification intelligente des appareils

Chien de garde

Programmation de surveillance, prise en charge de la fonction de réinitialisation matérielle (256 niveaux, 0 ~ 255 secondes)

Os

Prend en charge Windows 11, Windows 10, Linux, etc.

(N100 et i3-N300 prennent en charge Windows 10, Windows 11 22H2 et versions supérieures)
