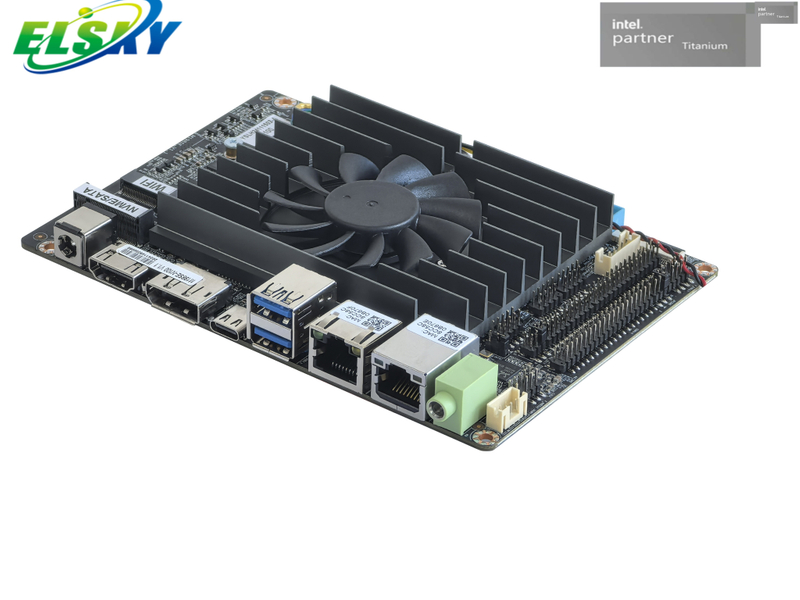

Procesador CPU

Compatible con Intel Alder Lake-N series N200, N100, N97, N95, i3-N305, etc.

Soporte de memoria

1 * ranura de memoria SODIMM NB-DDR5, admite memoria de 4800MT/s, admite un máximo de 16 GB

fuente de alimentación

1*DC_IN

Admite fuente de alimentación de voltaje amplio de 12 V ~ 24 V, con un diámetro interior del cabezal de CC de 2,5 mm

El consumo de energía a plena carga de la placa base es de aproximadamente 30W. Sugerir utilizar una fuente de alimentación de 12V/4A o 24V2A o superior

Se puede cambiar a 1*ATX (4 pines)

Funciones de visualización

Gráficos Intel UHD, admite replicación de pantalla única, pantalla dual/triple pantalla, expansión de pantalla dual/triple y pantalla dual bajo SHELL;

1 * interfaz HDMI 2.1

Resolución 4K 4096/3840* 2160@60Hz

1 * interfaz DP

DP no es compatible con DP++, admite resolución 4K 4096/3840* 2160@60Hz

1 pin LVDS/EDP1.

Soporta una resolución de 1920* 1080@60Hz (30 pines, 2*15 pines, 2,0 mm)

1 * pin VCC_SEL

Pin de control de voltaje LVDS/EDP1 (6 pines, 2 * 3 pines, 2,0 mm)

LVDS y EDP1 son opcionales y comparten pines. EDP1 no admite resolución 4K y utiliza cable de pantalla EDP-B

1 * interfaz tipo C

Admite función de visualización y transferencia de datos USB

1 * interfaz MIPI

Admite protocolo CSI-2 y dispositivos de cámara MIPI

Funciones de red

1/2 * LAN RJ45 interfaz

Red única: tarjeta Realtek 8111H Gigabit Ethernet predeterminada;

1 * M2-WIFI interfaz

Tarjeta Gigabit Ethernet Yutaiwei YT6801 opcional;

Función de disco duro

1 * NGFF interfaz

Red dual: admite tarjetas Realtek 8111H+Realtek 8111H Gigabit Ethernet;

Funciones de sonido

Soporte predeterminado para el decodificador de audio digital Realtek ALC897 HD y el controlador de audio de alta fidelidad de 6 canales

1*interfaz LINE_OUT

Admite salida LINE-OUT, no admite entrada MIC-IN

1 * pin F_AUDIO

Pines de audio estándar (9 pines, 2 * 5 pines, 2,0 mm)

1 * pin JAMP

El amplificador admite salida de doble canal con altavoces de 8 ohmios y 5 vatios (4 pines, 1 * 4 pines, 2,0 mm)

Función USB

2 * interfaz USB3.2

Interfaz USB 3.2 Gen1 estándar trasera, con un ancho de banda de transmisión máximo de 5 Gbps

2 * interfaz USB2.0

Interfaz USB 2.0 estándar trasera, con un ancho de banda de transmisión máximo de 480 Mbps (no disponible en placas base de red dual)

1 pin F_USB3_A.

USB frontal de 3,2 pines, un juego con 2 * USB 3,2 (19 pines, 2 * 10 pines, 2,0 mm)

1 * F_USB1 pin

Pines USB 2.0 frontales, un juego con 2 * USB 2.0 (9 pines, 2 * 5 pines, 2,0 mm)

1 pin F_USB2.

Pines USB 2.0 frontales, un juego con 2 * USB 2.0 (9 pines, 2 * 5 pines, 2,0 mm)

1 * interfaz tipo C

Admite función de visualización y transferencia de datos USB

Función de interruptor

1 * pin F_PANEL

Interruptor, luz de encendido, luz del disco duro, pin de reinicio (9 pines, 2 * 5 pines, 2,0 mm)

1 * pasador JATX

Enchufe de alimentación de control de hardware (3 pines, 1 * 3 pines, 2,0 mm)

Otras OI

1 pin COM1.

Puerto serie, compatible con RS232 estándar (9 pines, 2 x 5 pines, 2,0 mm)

1 * clavija COM2

Puerto serie, COM2 admite RS232/RS422/RS485 opcional (9 pines, 2 * 5 pines, 2,0 mm)

1 * COM3-6 pines

Puerto serie, compatible con RS232 estándar (39 pines, 2 x 20 pines, 2,0 mm)

Todos los puertos serie se pueden modificar y el hardware admite TTL

1 pin JCOM2.

Puede controlar el voltaje del noveno pin de COM2 a 0V/5V/12V (6 pines, 2 * 3 pines, 2,0 mm)

1 * pin CLR_CMOS

Pines de reinicio y descarga de la placa base (no instalados por defecto) (2 pines, 1 * 2 pines, 2,0 mm)

1 * ventilador 1 pin

Pin del ventilador de la CPU, admite control de temperatura (3 pines, 1 * 3 pines, 2,54 mm)

1 * pin GPIO_CN

Pines de control GPIO (10 pines, 2 * 5 pines, 2,0 mm)

Entorno operativo

Temperatura de trabajo: -10 ℃ ~ 60 ℃; Humedad de trabajo: 5%~95% de humedad relativa, sin condensación

BIOS

AMI BIOS, admite inicio programado, encendido/apagado remoto e identificación inteligente de dispositivos

perro guardián

Programación de vigilancia, función de reinicio de hardware compatible (256 niveles, 0 ~ 255 segundos)

os

Compatible con Windows 11, Windows 10, Linux, etc.

(N100 e i3-N300 son compatibles con Windows 10, Windows 11 22H2 y versiones superiores)
