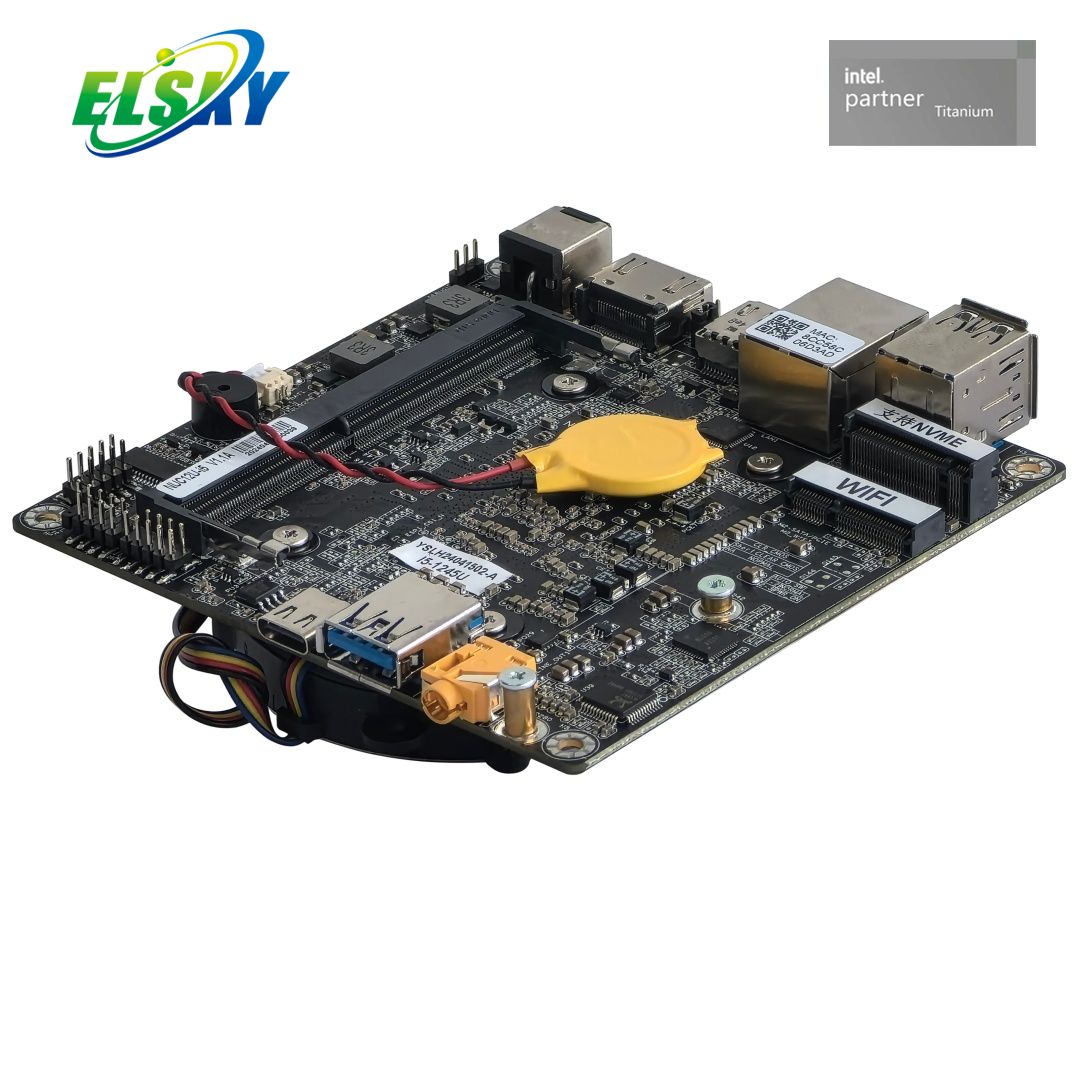

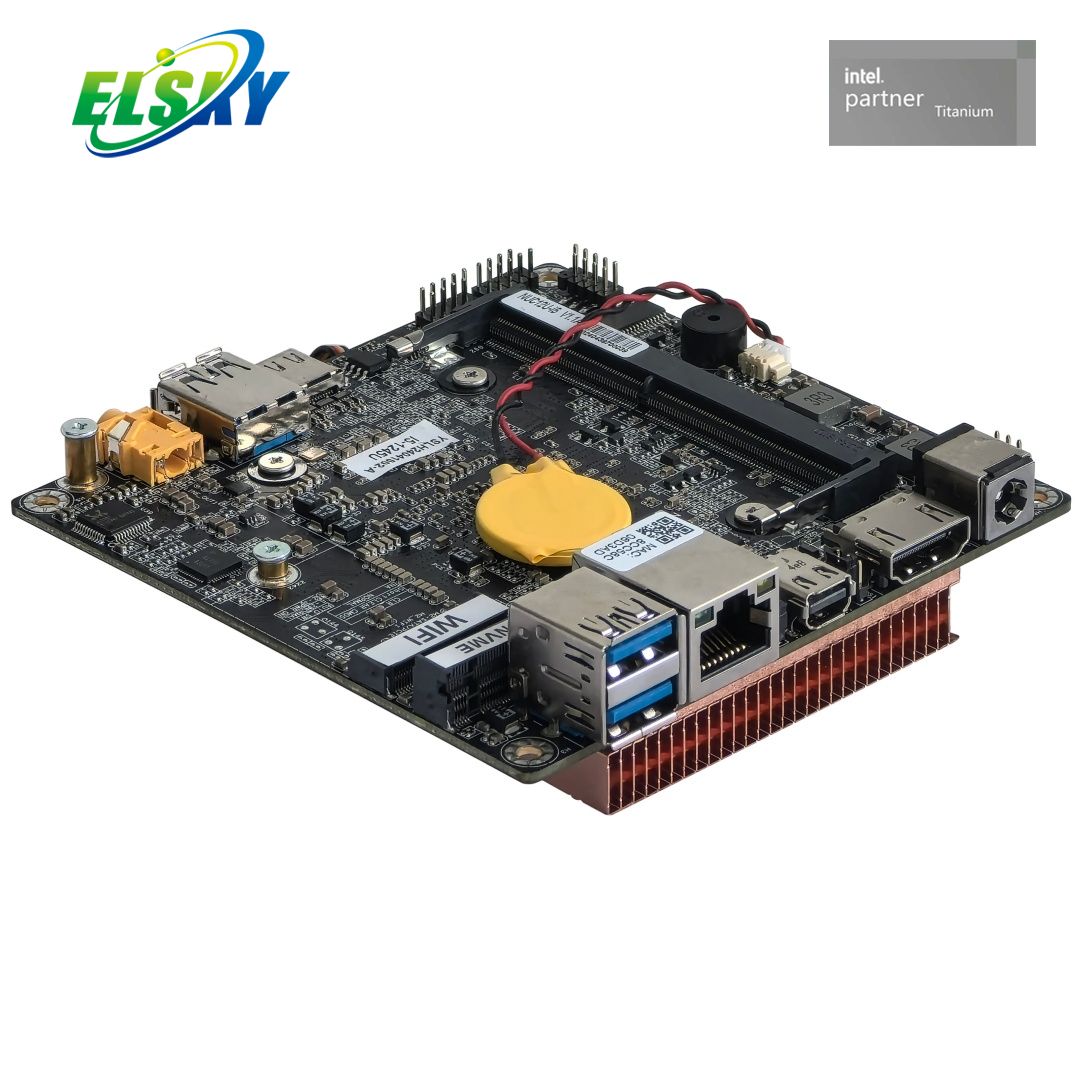

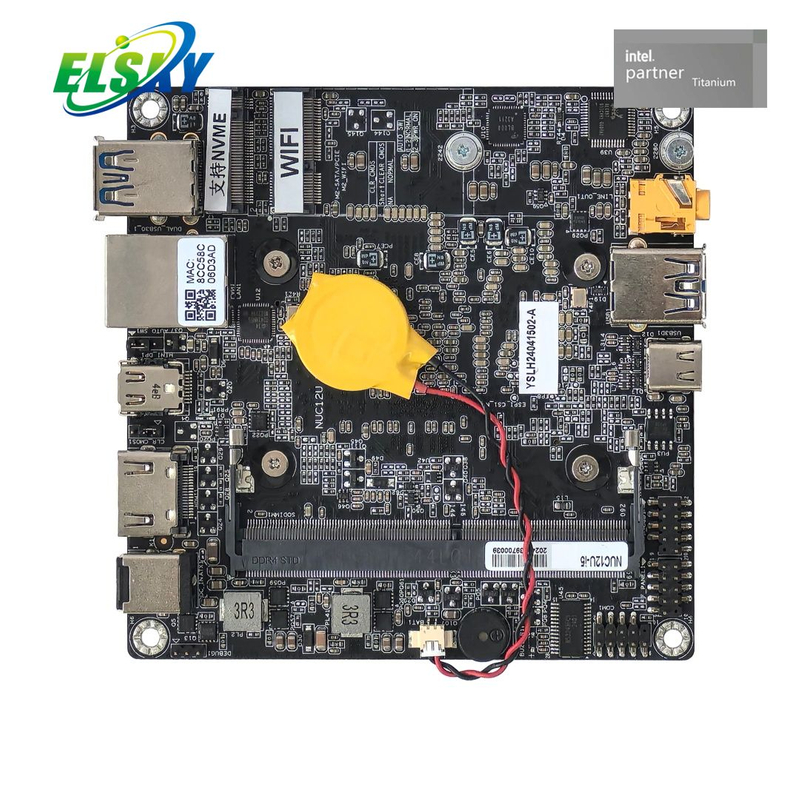

Mini carte PC haute Performance Intel 12th Alder Lake I3 I5 I7 DDR4 M.2 type-c carte mère NUC industrielle

Alimentée par des processeurs Intel® Core™ Alder Lake-U/P de 12e génération, la NUC12U est une carte mère industrielle ultra-compacte (100 x 100 mm) conçue pour l'informatique embarquée à haut rendement. Il dispose d'une entrée CC large de 12 V à 24 V, d'un seul SODIMM DDR4 jusqu'à 32 Go, d'un stockage rapide M.2 NVMe et de sorties polyvalentes à triple affichage 4K via HDMI, Mini-DP et Type-C. Idéal pour les applications d'affichage numérique, d'IA de pointe, d'automatisation intelligente et d'IoT nécessitant une stabilité robuste et à long terme.

Processeur :	I3 I5 I7
Disponibilité :

Quantité :



Renseigner Ajouter au panier

Modèle:
NUC12U
Marque:
ÉLSKY

Carte mère industrielle NUC Mini carte PC Intel Alder Lake de 12e génération Carte mère Core i3 i5 i7 intégrée Carte NUC à large tension 12 V-24 V Carte Mini DP de type C à triple affichage Tableau de contrôle de l'automatisation industrielle

Description du produit

Aperçu

La NUC12U est une carte mère industrielle avancée au format 100 mm x 100 mm pilotée par des processeurs Intel® Core™ Alder Lake U/P Series de 12e génération. Conçu pour fournir des capacités de traitement exceptionnelles avec un faible encombrement.

La carte prend en charge une entrée de tension large flexible de 12 V à 24 V CC (convertible en ATX 4 broches), une communication série RS232/RS422/RS485 sélectionnable par le BIOS et une fonctionnalité de mise sous tension automatique du matériel. Avec une extension rapide du SSD M.2 PCIe NVMe, un Ethernet Gigabit fiable et une riche connectivité E/S, notamment USB 3.2 Gen1 et Type-C complet.

Caractéristiques

Hub de traitement puissant : prend en charge les processeurs Intel® Core™ Alder Lake U/P de 12e génération (jusqu'à 14 cœurs/20 threads) pour les charges de travail multitâches exigeantes.
Prise en charge du triple affichage 4K : équipé de sorties HDMI 2.0, Mini-DP et Type-C, toutes prenant en charge la résolution 4K à 60 Hz pour une lecture multi-écran simultanée ou des affichages étendus.
Flexibilité d'alimentation de qualité industrielle : prend en charge une entrée CC à large plage de 12 V à 24 V via une prise jack standard de 5,5 x 2,5 mm ou un connecteur d'alimentation ATX à 4 broches en option.
Stockage et extension haute vitesse : comprend 1x M.2 Key-M (2280/2242) pour les SSD NVMe PCIe et 1x M.2 Key-E (2230) pour les modules Wi-Fi/Bluetooth.
Connectivité haute densité : offre 3x USB 3.2 Gen1, 2x en-têtes USB 2.0, 1x port Type-C pleine fonction, 1x LAN Gigabit Intel i219V et 1x port COM RS232/422/485 sélectionnable.

Application

Kiosques libre-service et distributeurs automatiques : alimentent les écrans tactiles interactifs haute définition, les terminaux de paiement et les distributeurs automatiques de billets.
Affichage numérique et affichages commerciaux : gère des murs publicitaires commerciaux et des panneaux d'information multi-écrans 4K.
Edge Computing et automatisation de l'IA : fournit un traitement local à faible latence pour l'inspection intelligente des usines, la robotique et la vision industrielle.
Appareils médicaux et de santé : fait fonctionner des unités de commande silencieuses et compactes dans des chariots de diagnostic et des postes de travail mobiles.
Passerelles de transport intelligent et IoT : servent de systèmes de contrôle embarqués de haute fiabilité ou de hubs de passerelles distantes.

Pourquoi nous choisir

Qualité industrielle éprouvée : conçu avec des composants de haute qualité pour fonctionner de manière stable sur de larges plages de température (-10 °C à 60 °C).
Assurance qualité stricte : des tests de vieillissement rigoureux à 100 % garantissent des taux d'échec minimes pour les déploiements critiques.

Modèle de carte mère

Processeur

4K

Réseau local

USB2.0

USB3.2

Type-C

Mémoire

SSD

Pouvoir

NUC12U

Prise en charge d'Intel Alder Lake 12ème génération U/P

séries i3, i5, i7

1 * HDMI

4K 60 Hz

/

1 * mini-DP

4K 60 Hz

/

1 * Type_C

4K 60 Hz

1

2

3

1

1 * NB-DDR4

MAXIMUM 32G

1*M.2

+12~24V

>> Informations sur le processeur

du processeur Spécifications	du processeur Marque	de processeur Modèle	Noyaux/Threads	Fréquence	Turbo	Consommation électrique de base du processeur (W)	Consommation d'énergie maximale du turbo (W)
12^ème génération I3	Cœur	1215U	6 cœurs/8 fils	1.2G	4.4G	15	55
12^ème génération I5	Cœur	1235U	10 cœurs/12 fils	1,3G	4.4G	15	55
12^ème génération I5	Cœur	1245U	10 cœurs/12 fils	1,6G	4.4G	15	55
12^ème génération I7	Cœur	1265U	10 cœurs/12 fils	1,8G	4,8G	15	55
12^ème génération I7	Cœur	1255U	10 cœurs/12 fils	1,7G	4,7G	15	55
12^ème génération I3	Cœur	1220P	10 cœurs/12 fils	1,5G	4.4G	28	64
12^ème génération I5	Cœur	1240P	12 cœurs/16 fils	1,7G	4.4G	28	64
12^ème génération I5	Cœur	1250P	12 cœurs/16 fils	1,7G	4.4G	28	64
12^ème génération I7	Cœur	1280P	14 cœurs/20 fils	1,8G	4,8G	28	64
		1260P	12 cœurs/16 fils	2.1G	4,7G	28	64
		1270P	12 cœurs/16 fils	2.2G	4,8G	28	64

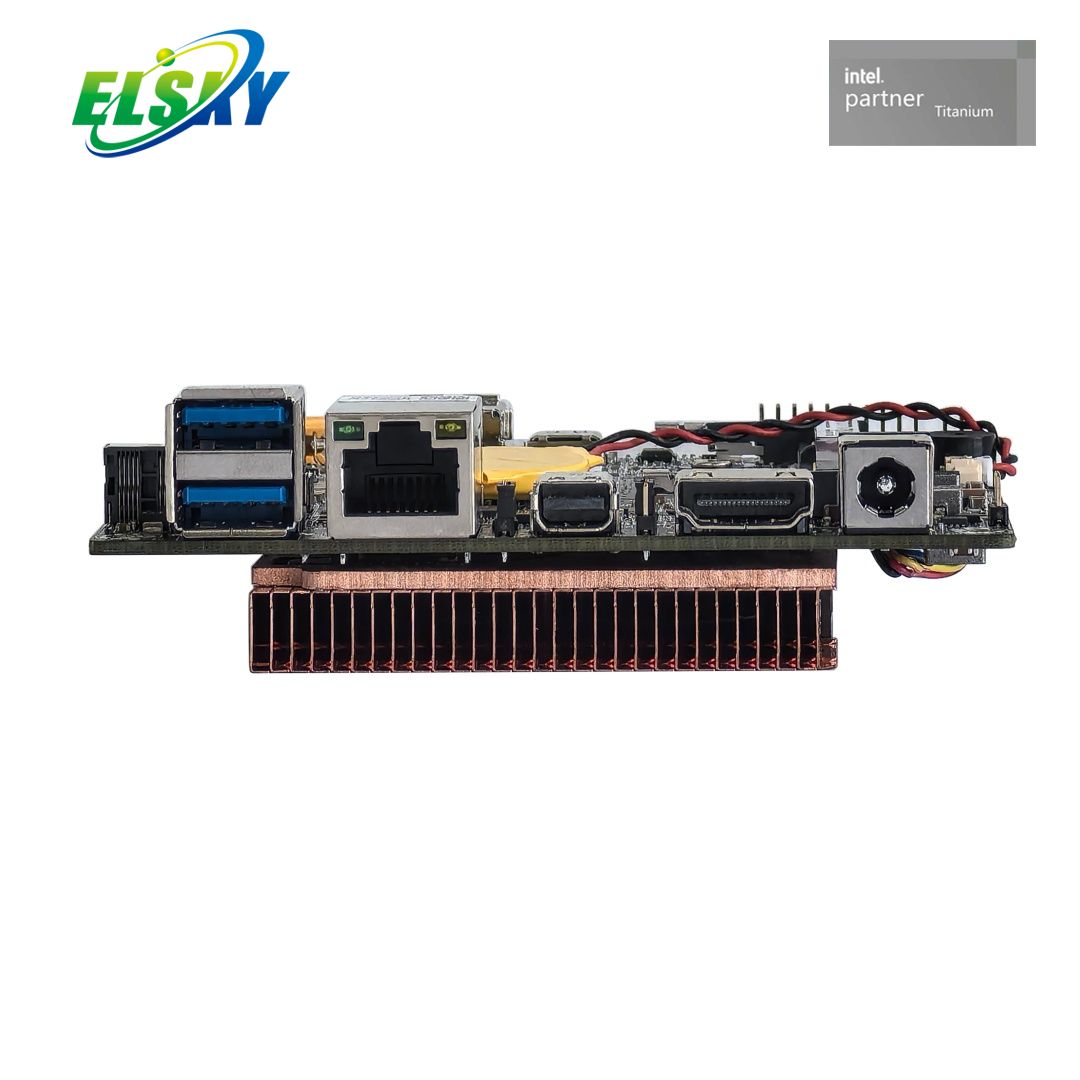

>> Spécifications du produit

Taille de la carte mère	100 mm (L) * 100 mm (l) * 32 mm (H)
Processeur	NUC12U	Prend en charge les séries Intel Alder Lake U/P i5-1235U, i5-1240P, etc.
Processeur	NUC13U	Prend en charge les séries Intel Raptor Lake U/P de 13e génération i5-1335U, i7-1360P, etc.
alimentation	1*DC_IN (Peut être changé en 4Pin ATX)	Le diamètre intérieur de la tête CC est de 2,5 mm, prenant en charge une alimentation à large tension de 12 V ~ 24 V. Le processeur de la série U a une consommation électrique maximale à fréquence turbo de 55 W, et il est recommandé d'utiliser une alimentation de 12 V 7 A ou plus ; Le processeur de la série P a une consommation électrique maximale à fréquence turbo de 64 W, et il est recommandé d'utiliser une alimentation de 12 V 7 A ou plus ;
Mémoire	1 * emplacement SODIMM	Prise en charge de la mémoire 2133/2400/2666/2933/3200 MHz, prise en charge maximale de 32 Go
Fonctions d'affichage	Graphiques Intel UHD intégrés, prend en charge un affichage unique, une copie double affichage/triple affichage, une extension double affichage/triple affichage
	1 * interface mini-DP	Ne prend pas en charge DP++, prend en charge la résolution 4K 4096/3840*2160@60Hz
	1 * interface HDMI 2.0	Prise en charge de la résolution 4K 4096/3840*2160@60Hz
	1 * de type C interface	Prise en charge de la résolution 4K 4096/3840*2160@60Hz
	L'interface Type-C de la carte mère ne prend pas en charge le branchement à chaud lors de l'utilisation de la fonction d'affichage
Fonctionnalités réseau	1 * interface RJ45_LAN	Intel WGi219V Gigabit LAN, prend en charge le réveil réseau, fonction PXE
Fonctionnalités réseau	1 * interface M.2_WIFI	Signal PCIE3.0, prise en charge du module WIFI/Bluetooth M.2 2230 de l'interface Key-E
Fonction disque dur	1 * interface M.2-SATA/PCIE	Signal PCIE3.0, prend en charge l'interface Key-M, disque dur M.2 2280 par défaut, disque dur M.2 2242 en option ; Prise en charge par défaut du protocole NVME (PCIE), peut changer le matériel pour prendre en charge le protocole SATA
Fonctionnalités sonores	Décodeur audio numérique Realtek ALC897 HD intégré, contrôleur audio haute fidélité à 6 canaux ;
	1*interface LINE_OUT	Prise en charge de la sortie LINE_OUT et de l'entrée MIC_IN
	L'interface HDMI de la carte mère prend en charge la sortie audio de l'affichage HDMI
	L'interface Mini-DP de la carte mère prend en charge la sortie audio du moniteur DP
	L'interface Type-C de la carte mère prend en charge la sortie audio du moniteur Type-C
Fonctionnalités USB	3 * interfaces USB3.2	Interface arrière USB3.2 Gen1 standard, bande passante de transmission maximale de 5 Gbit/s
	1 * interface de type C	Interface standard Type-C 3.0, peut connecter des périphériques USB
	1 * broche F_USB1	Broche USB2.0 avant, un jeu contient 2 * USB2.0 (9 broches, 2 * 5 broches, 2,0 mm)
Fonction de commutation	1 * broche F_PANEL	Interrupteur, voyant d'alimentation, voyant du disque dur, broche de redémarrage (9 broches, 2 x 5 broches, 2,0 mm)
Fonction de commutation	1 * broche AUTO_SW	Broche de commande de mise sous tension matérielle (3 broches, 1 x 3 broches, 2,0 mm)
Autres E/S	1 * broche COM1	Prise en charge de la norme RS232/RS422/RS485 en option (réglage du BIOS) (9 broches, 2 x 5 broches, 2,0 mm)
	COM1 ne peut pas être modifié. Le matériel prend en charge TTL
	1 * broche CLR_CMOS	Déchargez la carte mère et effacez les broches (3 broches, 1 x 3 broches, 2,0 mm).

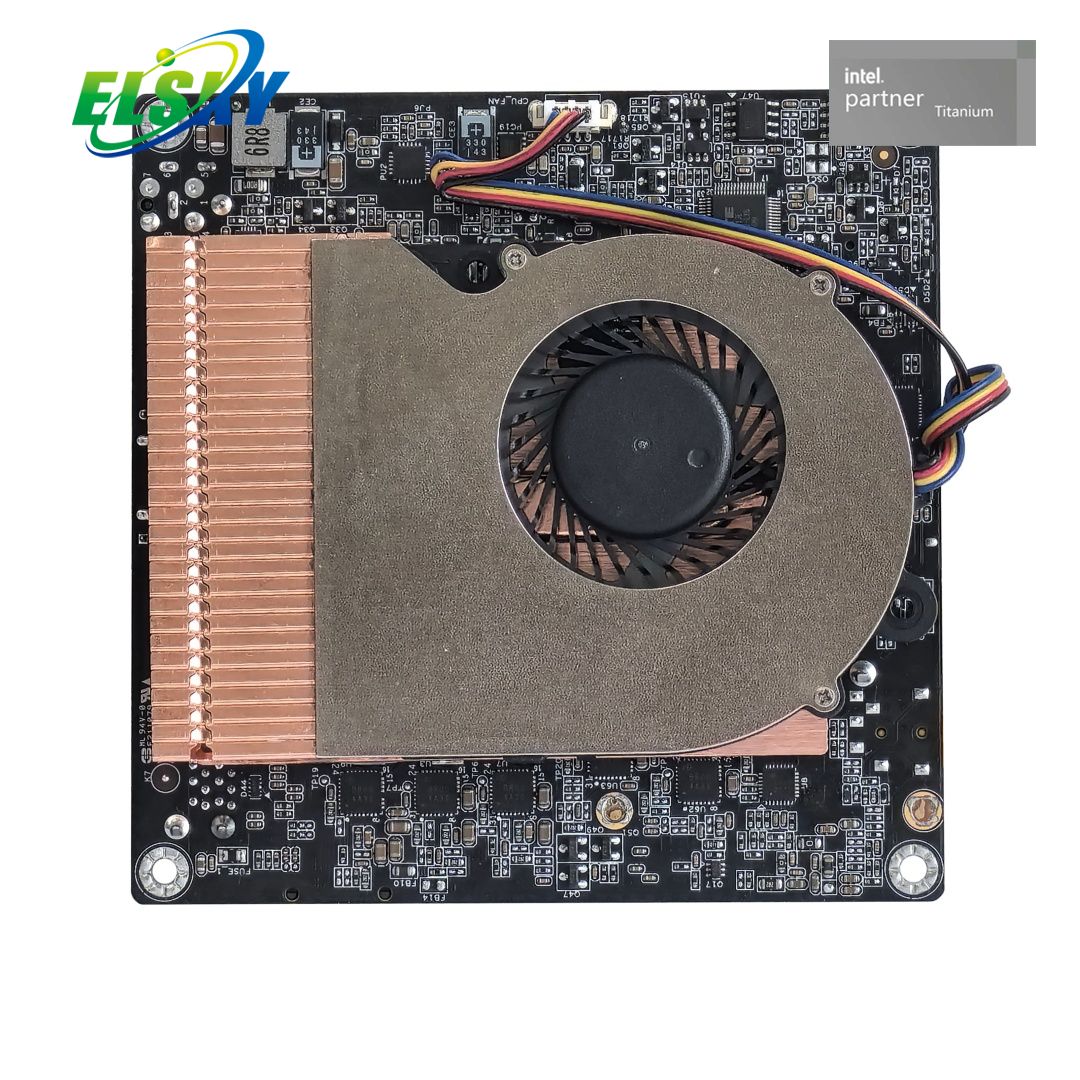

	1 * broche CPU_FAN	Broche du ventilateur CPU, prend en charge le contrôle de la température (4 broches, 1 x 4 broches, 1,25 mm).
Environnement opérationnel	Température de fonctionnement : -10 ℃ ~ 60 ℃ ; Humidité de travail : 5 % ~ 95 % d'humidité relative, pas de condensation
BIOS	AMI BIOS, prend en charge la mise sous tension, la mise sous tension programmée, la mise sous et hors tension à distance et l'identification intelligente des appareils
Chien de garde	Programmation de surveillance, prise en charge de la fonction de réinitialisation matérielle (256 niveaux, 0 ~ 255 secondes)
Os	Compatible avec Windows 10, Windows 11, LINUX, etc.

>> FAQ

Q1 : Quelle alimentation est recommandée pour la carte mère NUC12U ?

R : La carte mère prend en charge une large entrée de 12 V à 24 V CC.

Q2 : Puis-je connecter trois moniteurs 4K à cette carte en même temps ?

R : Oui. Le NUC12U est doté de HDMI 2.0, Mini-DP et Type-C, tous prenant en charge la résolution 4K à 60 Hz. Il prend en charge les modes de duplication/extension à affichage unique, double affichage ou triple affichage.

Q3 : L'emplacement M.2 prend-il en charge les SSD NVMe et SATA ?

R : L'emplacement M.2 Key-M prend en charge par défaut les SSD NVMe (PCIe) standard. Si la prise en charge du protocole SATA est nécessaire, elle peut être ajustée via une option de configuration matérielle.
