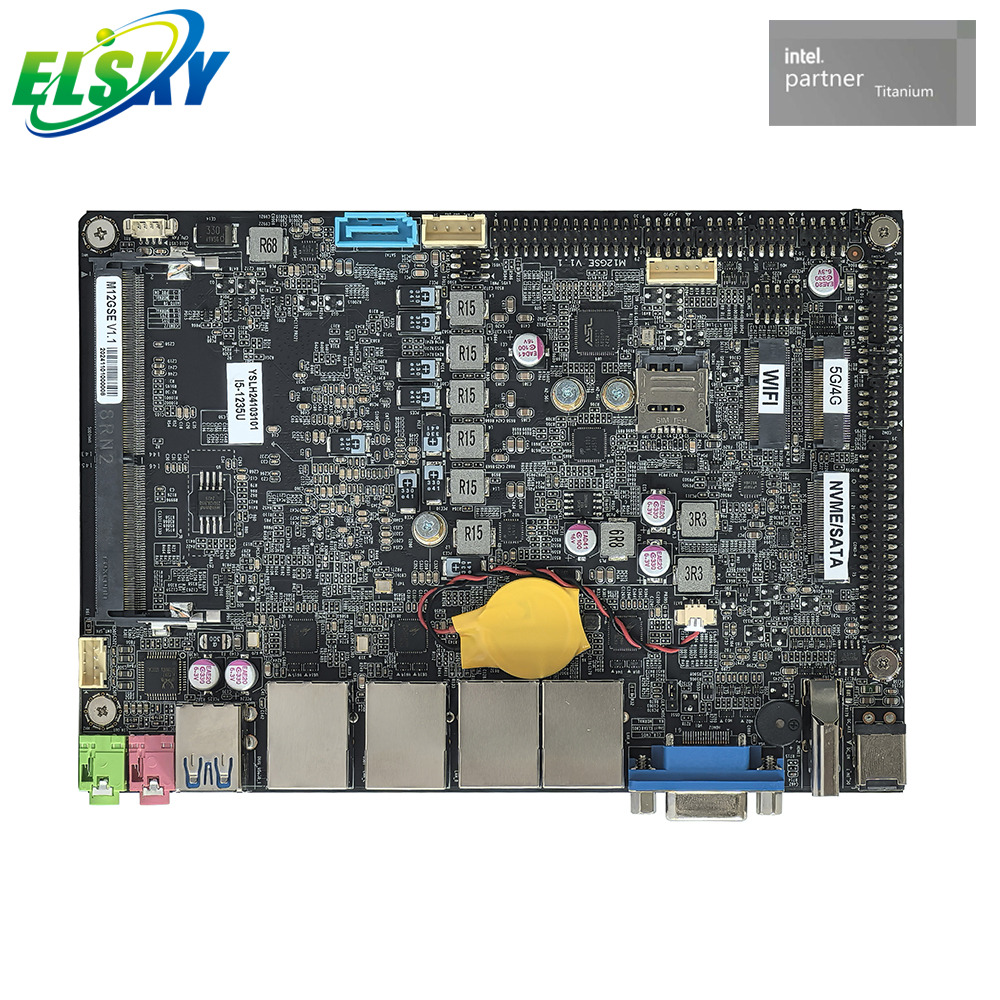

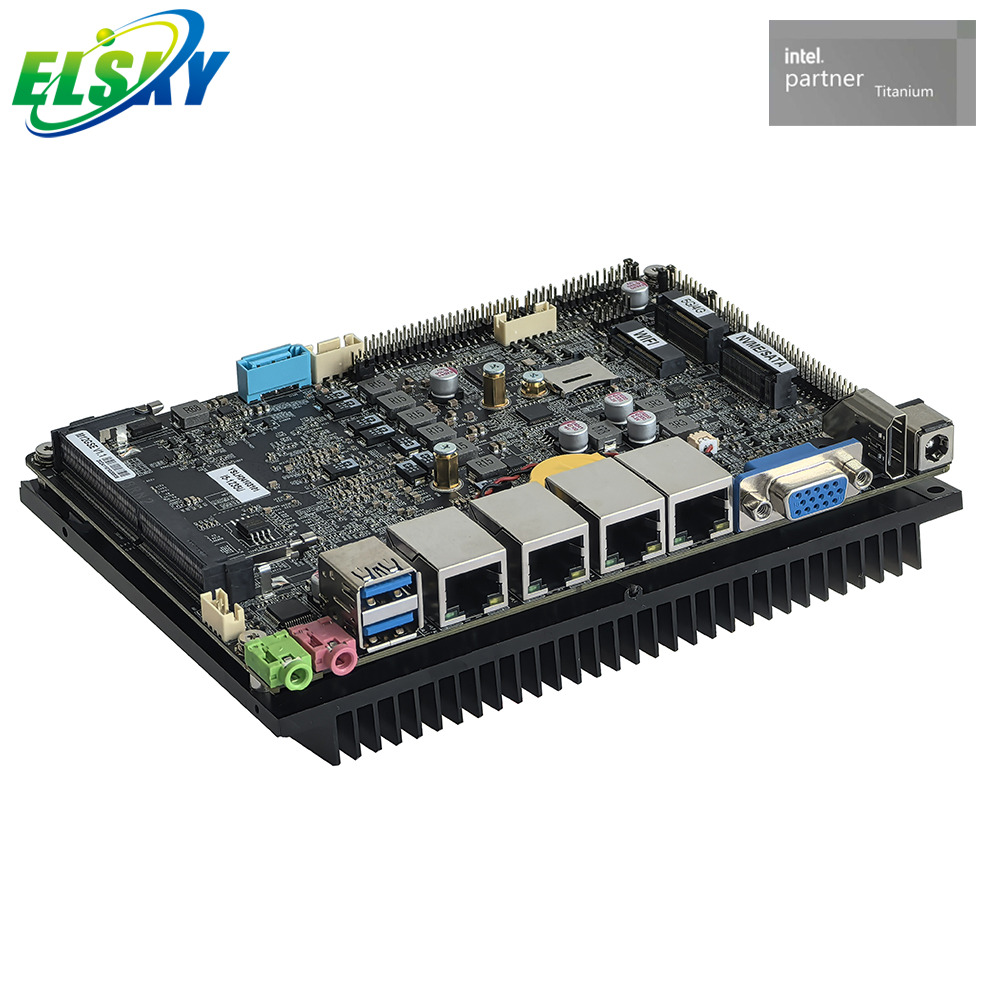

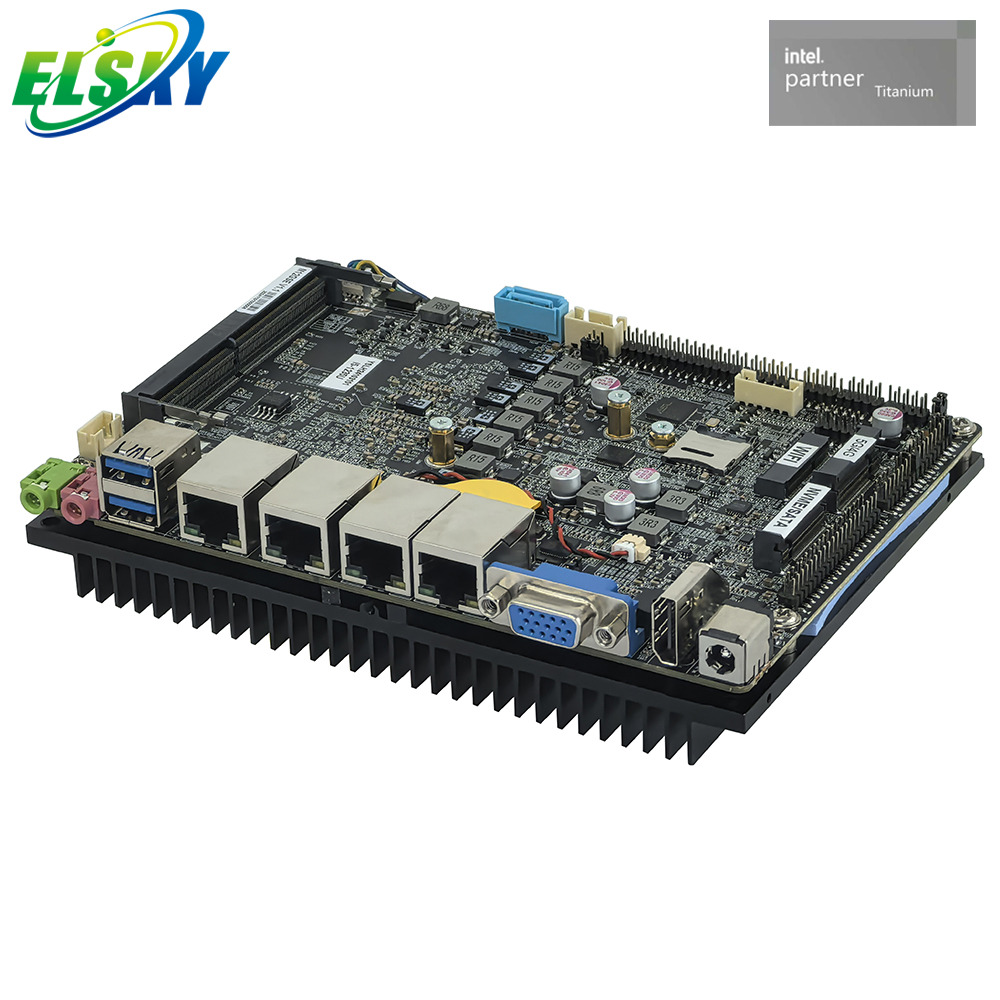

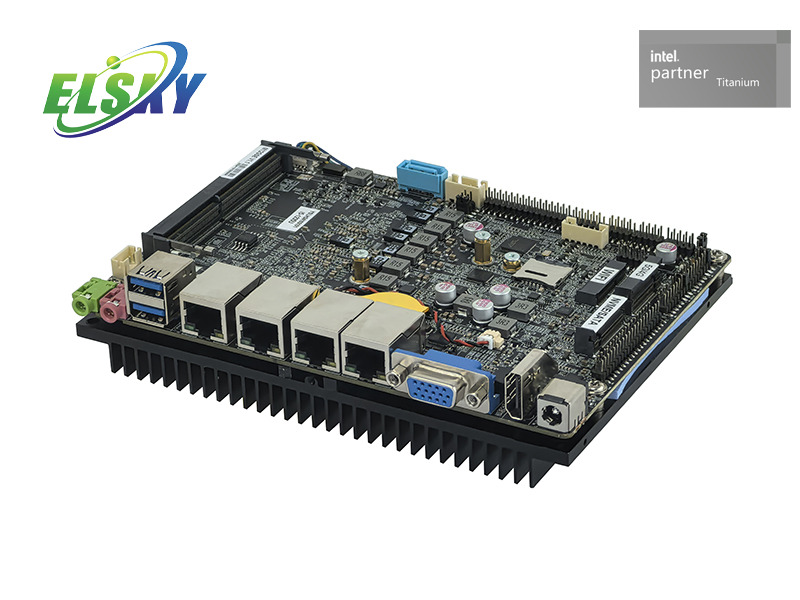

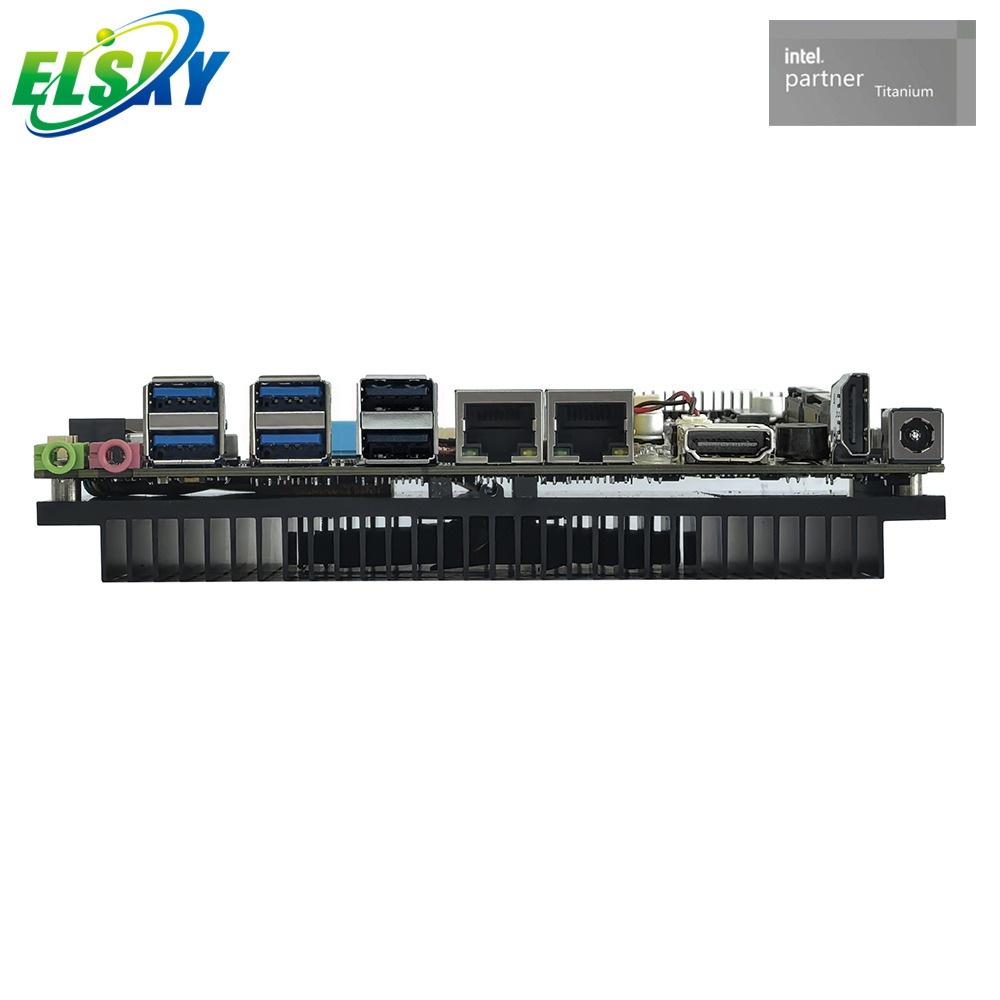

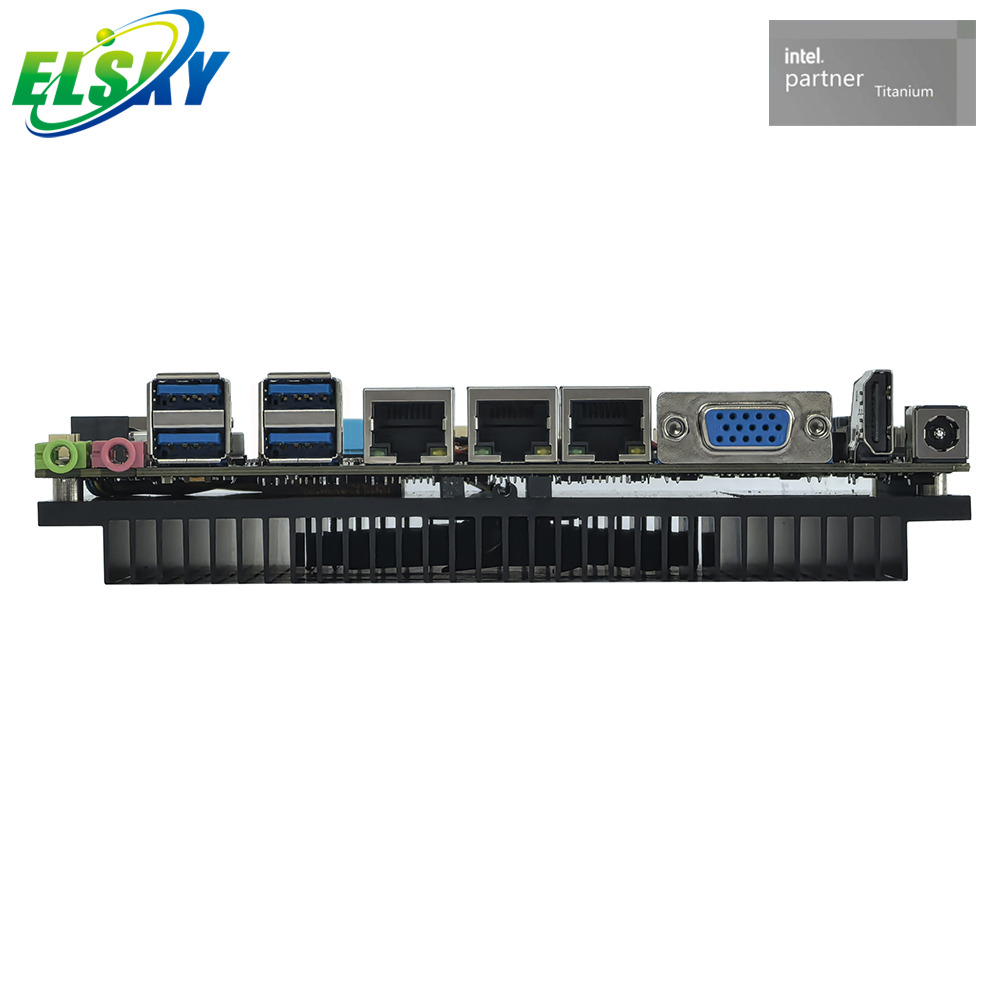

Vielseitiges 4-Zoll-Prozessor-Motherboard der 12. Generation für Geräte und Selbstbedienungskassen

Überblick

Das vielseitige M12GSE-Motherboard ist eine funktionsreiche und anpassungsfähige Lösung, die den unterschiedlichen Anforderungen verschiedener Computergeräte gerecht wird. Von kompakten Mini-PCs und industriellen Steuerungssystemen bis hin zu Multimedia-Zentren bietet dieses Motherboard eine ausgewogene Kombination aus Leistung, Konnektivität und Energieeffizienz. Sein modularer Aufbau und die breite Palette unterstützter Komponenten machen es zu einer flexiblen Wahl sowohl für Verbraucher- als auch für kommerzielle Anwendungen und ermöglichen es Benutzern, Systeme zu erstellen, die auf ihre spezifischen Anforderungen zugeschnitten sind.

Merkmale

Breite Komponentenkompatibilität : Das M12GSE-Motherboard ist für die Unterstützung einer Vielzahl von Prozessoren, Speichermodulen und Speichergeräten ausgelegt. Es ist sowohl mit CPUs mit geringem Stromverbrauch als auch mit Hochleistungs-CPUs kompatibel und ermöglicht die Erstellung von Systemen, die für verschiedene Nutzungsszenarien optimiert sind, von energieeffizienten Heim-Medienservern bis hin zu leistungsstarken Büro-Workstations.

Integrierte Grafik- und Anzeigeoptionen : Mit integrierter Grafik und Unterstützung für mehrere Anzeigeausgänge, einschließlich HDMI, VGA und DisplayPort, bietet das Motherboard ausreichend Grafikleistung für alltägliche Aufgaben wie Surfen im Internet, Videowiedergabe und Büroarbeit. Es unterstützt auch Multi-Monitor-Setups und steigert so die Produktivität und Multitasking-Fähigkeiten.

Umfangreiche I/O-Schnittstelle : Das Motherboard verfügt über eine umfangreiche I/O-Schnittstelle, einschließlich USB 3.0, USB 2.0, Ethernet, Audio-Buchsen und serielle Anschlüsse. Diese umfassende Konnektivität ermöglicht den einfachen Anschluss an eine Vielzahl von Peripheriegeräten wie Tastaturen, Mäuse, Drucker und Netzwerkgeräte und eignet sich somit für eine Vielzahl von Anwendungen.

Energieeffizientes Design : Mit erweiterten Energieverwaltungsfunktionen optimiert das M12GSE-Motherboard den Stromverbrauch basierend auf der Arbeitslast des Systems. Dies trägt nicht nur zur Reduzierung der Stromkosten bei, sondern verlängert auch die Lebensdauer der Komponenten durch die Minimierung der Wärmeentwicklung. Das energieeffiziente Design macht es zur idealen Wahl für Geräte, die einen kontinuierlichen Betrieb erfordern, wie z. B. Netzwerkspeicherserver und industrielle Steuereinheiten.

Anwendung

Mini-PCs und Home Media Center : Für Benutzer, die kompakte und energieeffiziente Mini-PCs oder Home Media Center bauen möchten, ist das M12GSE-Motherboard eine hervorragende Option. Seine integrierte Grafik und mehrere Display-Ausgänge unterstützen die nahtlose Videowiedergabe auf HD-Fernsehern, und die umfangreiche I/O-Schnittstelle ermöglicht den einfachen Anschluss von Mediengeräten wie Blu-ray-Playern und Spielekonsolen.

Industrielle Steuerungssysteme : In industriellen Automatisierungs- und Steuerungsanwendungen ist das Motherboard aufgrund seiner Zuverlässigkeit, der Unterstützung eines großen Temperaturbereichs und der vielfältigen Konnektivitätsoptionen eine geeignete Wahl. Es kann in industrielle Schalttafeln, Robotersysteme und Fabrikautomatisierungsgeräte integriert werden und sorgt so für einen stabilen und effizienten Betrieb in rauen Industrieumgebungen.

Büro- und Bildungscomputer : Für den Bürogebrauch und Bildungseinrichtungen bietet der M12GSE eine kostengünstige und zuverlässige Computerlösung. Seine Leistung reicht für die Ausführung von Office-Produktivitätssoftware, Webanwendungen und Bildungsprogrammen aus, und die Unterstützung mehrerer Displays ermöglicht Lehrern die problemlose Durchführung interaktiver Unterrichtsstunden.

Warum sollten Sie sich für uns entscheiden?

Philosophie des anpassungsfähigen Designs : Wir verstehen, dass unterschiedliche Anwendungen einzigartige Anforderungen haben. Das anpassungsfähige Design des M12GSE-Motherboards ermöglicht eine Konfiguration, um den spezifischen Anforderungen verschiedener Geräte gerecht zu werden. Unser Team kann Sie bei der Auswahl der richtigen Komponenten beraten und unterstützen und das System für Ihren Verwendungszweck optimieren.

Qualität und Zuverlässigkeit : Bei der Herstellung des M12GSE-Motherboards verwenden wir ausschließlich hochwertige Komponenten. Jede Einheit wird strengen Tests unterzogen, um ihre Stabilität, Kompatibilität und Haltbarkeit sicherzustellen. Unser Qualitätsanspruch stellt sicher, dass das Motherboard den Strapazen des Dauereinsatzes in verschiedenen Umgebungen standhält und Ihnen eine zuverlässige Computergrundlage bietet.

Technischer Support und Dokumentation : Wir bieten umfassenden technischen Support und detaillierte Dokumentation für das M12GSE-Motherboard. Unser technisches Team steht Ihnen für die Beantwortung Ihrer Fragen zur Verfügung, unterstützt Sie bei der Installation und Konfiguration und bietet Unterstützung bei der Fehlerbehebung. Die detaillierten Benutzerhandbücher und Online-Ressourcen erleichtern sowohl Anfängern als auch erfahrenen Benutzern die Einrichtung und Wartung ihrer Systeme.

Wettbewerbsfähige Preise : Trotz seiner fortschrittlichen Funktionen und seiner hochwertigen Konstruktion wird das M12GSE-Motherboard zu einem wettbewerbsfähigen Preis angeboten. Wir sind bestrebt, kostengünstige Lösungen ohne Kompromisse bei Leistung oder Qualität bereitzustellen und sie einem breiten Benutzerspektrum zugänglich zu machen, vom Einzelverbraucher bis zum Großunternehmen.

Motherboard-Modell	CPU	4K	LAN	COM	USB2.0	USB3.2	Erinnerung	SSD	Leistung
4-Zoll-Motherboard M12GSE	Unterstützt Intel Alder Lake U/P/H-Serie der 12. Generation i3, i5, i7, i9 Unterstützt Intel Raptor Lake U/P/H-Serie der 13. Generation i3, i5, i7, i9	Unterstützung	2	6	6	4	1*NB-DDR4 32G (MAX)	1*M.2 1*SATA	+12V/19V
			3	6	4	4
			4	6	4	2
Die Standardeinstellung des Quad-Netzwerk-Motherboards ist 6*USB verfügbar, und 4*USB kann verfügbar sein, nachdem M.2 4G und Bluetooth unterstützt werden

>> CPU-Informationen

CPU-Spezifikationen	CPU-Marke	CPU-Modell	Kerne/Fäden	Frequenz	Turbo	CPU-Grundstromverbrauch (W)	Maximaler Turbo-Leistungsverbrauch (W)
12. Generation I3	Kern	1215U	Sechs Kerne und acht Threads	1,2G	4,4G	15	55
12. Generation I5	Kern	1235U	Zehn Kerne und zwölf Threads	1,3G	4,4G	15	55
		1245U	Zehn Kerne und zwölf Threads	1,6G	4,4G	15	55
12. Generation I7	Kern	1265U	Zehn Kerne und zwölf Threads	1,8G	4. 8 G	15	55
		1255U	Zehn Kerne und zwölf Threads	1,7G	4,7 G	15	55
13. Generation I3	Kern	1305U	Fünf Kerne und sechs Threads	1,6 G	4,5G	15	55
		1315U	Sechs Kerne und acht Threads	1,2 G	4,5G	15	55
13. Generation I5	Kern	1334U	Zehn Kerne und zwölf Threads	1,3G	4,6G	15	55
		1335U	Zehn Kerne und zwölf Threads	1,3G	4,6G	15	55
		1345U	Zehn Kerne und zwölf Threads	1,6G	4,7G	15	55
13. Generation I7	Kern	1355U	Zehn Kerne und zwölf Threads	1,7G	5,0G	15	55
		1365U	Zehn Kerne und zwölf Threads	1,8G	5,2G	15	55
12. Generation I3	Kern	1220P	Zehn Kerne und zwölf Threads	1,5G	4,4G	28	64
12. Generation I5	Kern	1240P	Zwölf Kerne und sechzehn Threads	1,7G	4,4G	28	64
		1250P	Zwölf Kerne und sechzehn Threads	1,7G	4,4G	28	64
12. Generation I7	Kern	1280P	Vierzehn Kerne und zwanzig Threads	1,8G	4. 8 G	28	64
		1260 P	Zwölf Kerne und sechzehn Threads	2,1G	4,7 G	28	64
		1270 P	Zwölf Kerne und sechzehn Threads	2,2G	4. 8 G	28	64
13. Generation I5	Kern	1340P	Zwölf Kerne und sechzehn Threads	1,8G	4,6G	28	64
		1350P	Zwölf Kerne und sechzehn Threads	1,9G	4,7G	28	64
13. Generation I7	Kern	1360P	Zwölf Kerne und sechzehn Threads	2,2G	5,0G	28	64
		1370P	Vierzehn Kerne und zwanzig Threads	1,9G	5,2G	28	64
12. Generation I5	Kern	12450H	Acht Kerne und zwölf Threads	2,0G	4,4G	45	95
		12500H	Zwölf Kerne und sechzehn Threads	2,5G	4,5G	45	95
		12600H	Zwölf Kerne und sechzehn Threads	2,7G	4,5G	45	95
12. Generation I7	Kern	12650H	Zehn Kerne und sechzehn Threads	2,3G	4,7G	45	115
		12700H	Vierzehn Kerne und zwanzig Threads	2,7G	4,7 G	45	115
		12800H	Vierzehn Kerne und zwanzig Threads	2,4G	4. 8 G	45	115
12. Generation I9	Kern	12900H	Vierzehn Kerne und zwanzig Threads	2,5G	5,0G	45	115
13. Generation I5	Kern	13420H	Acht Kerne und zwölf Threads	2,1G	4,60G	45	95
		13500H	Zwölf Kerne und sechzehn Threads	2,6G	4,70G	45	95
		13600H	Zwölf Kerne und sechzehn Threads	2,8G	4,80G	45	95
13. Generation I7	Kern	13620H	Zehn Kerne und sechzehn Threads	2,4G	4,90G	45	115
		13700H	Vierzehn Kerne und zwanzig Threads	2,4G	5,00G	45	115
		13800H	Vierzehn Kerne und zwanzig Threads	2,5G	5,20G	45	115
13. Generation I9	Kern	13900H	Vierzehn Kerne und zwanzig Threads	2,6G	5,40G	45	115

>> Produktspezifikationen

Motherboard-Größe	4-Zoll-Motherboard 165 mm (L) * 115 mm (B) * 37 mm (H) (einschließlich Höhe des Lüfters)
CPU-Prozessor	Unterstützt Intel Alder Lake 12. Generation, Raptor Lake 13. Generation U/P/H-Serie CPU
Stromversorgung	1*DC_IN	Der Innendurchmesser des Gleichstromkopfes beträgt 2,5 mm und unterstützt 12 V/19 V Der maximale Turbo-Stromverbrauch der CPU der U-Serie beträgt 55 W. Es wird empfohlen, ein Netzteil mit 12 V und 7 A oder höher zu verwenden. Der maximale Turbo-Stromverbrauch der CPU der P-Serie beträgt 64 W. Es wird empfohlen, ein Netzteil mit 12 V und 7 A oder höher zu verwenden. Der maximale Turbo-Stromverbrauch der CPU der H-Serie beträgt 115 W. Es wird empfohlen, ein Netzteil mit 12 V und 10 A oder höher zu verwenden.
	1*DC_ATX (4Pin) optional
Erinnerung	1*NB-DDR 4-Speichersteckplatz, unterstützt 2133/2400/2666/3200 MHz Speicher, maximale Unterstützung 32 GB
Anzeigefunktionen	Integrierte Intel UHD Graphics Ultra-Core-Grafikkarte, unterstützt Einzeldisplay, Dual-Display/Dreifach-Display-Kopie, Dual-Display/Dreifach-Display-Erweiterung, Dual-Display unter SHELL
	1 * VGA DB15-Schnittstelle	Unterstützt eine Auflösung von 1920 * 1080 bei 60 Hz
	1*HDMI2 2.0-Schnittstelle (optional)	Unterstützt 4K-Auflösung 4096/3840 * 2160 bei 60 Hz
	VGA- und HDMI2-Signale sind verfügbar, VGA wird standardmäßig unterstützt
	1*HDMI1 2.0-Schnittstelle	Unterstützt 4K-Auflösung 4096/3840 * 2160 bei 60 Hz
	1 * LVDS/EDP-Pin	Unterstützte Auflösung 1920 x 1080 bei 60 Hz (30 Pin, 2 x 15 Pin, 2,0 mm).
	1*LVDS_PWR-Pin	LVDS/EDP-Spannungssteuerstift (6Pin, 2*3Pin, 2,0 mm)
	1*INVERT-Pin	LVDS-Hintergrundbeleuchtungs-Steuerstift (6Pin, 1*6Pin, 2,0 mm)
	Wählen Sie zwischen Motherboard-LVDS- und EDP-Signalen, EDP verwendet EDP-B-Bildschirmkabel, unterstützt 4K
Netzwerkfunktionen	2/3/4*RJ45_LAN	Unterstützt den Realtek 8125BGS 2.5G-Netzwerkkartenchip, unterstützt Netzwerk-Wake-up und PXE-Boot-Funktionen ohne Festplatte.
	1*M2_4G/5G-Schnittstelle	Unterstützt Key-B-Schnittstelle M.2_5G-Modul, kann geändert werden, um 4G-Modul zu unterstützen
	1*M.2_WIFI-Schnittstelle	Unterstützt PCIE3.0-Signal, unterstützt Key-E-Schnittstelle M.2_2230 WIFI, kann geändert werden, um Bluetooth zu unterstützen
	Das 4G/5G-Modul der Spezifikation 3042 und das M.2_WIFI-Modul können nicht gleichzeitig verbunden werden, da es zu Störungen kommt. Wählen Sie daher eines der beiden; Das 5G-Modul der Spezifikation 3052 und das M.2_WIFI-Modul können gleichzeitig störungsfrei verbunden werden;
Festplattenfunktion	1*NGFF-Schnittstelle	Unterstützt PCIE4.0-Signal, unterstützt Key-M-Schnittstelle, standardmäßige M.2 2280-Festplatte, optionale M.2 2242-Festplatte; Standardmäßig existieren das NVME-Protokoll (PCIE) und das SATA-Protokoll nebeneinander und wechseln automatisch.
	1*SATA1-Schnittstelle	Standard-SATA3.0-Festplattenschnittstelle, maximale Übertragungsgeschwindigkeit 6,0 Gbit/s
	1*SATA_PWR-Pin	Festplatten-Stromversorgungsstift, kann 5 V, 12 V Strom aufnehmen. (4Pin, 1*4Pin, 2,54mm)
Soundfunktionen	Integrierter digitaler Audio-Decoder Realtek ALC 897 HD, 6-Kanal-High-Fidelity-Audio-Controller
	1*LINE_OUT-Schnittstelle	Unterstützt Audioausgabe (grün)
	1*MIC_IN-Schnittstelle	Unterstützt Mikrofoneingang (rosa)
	1*INT_SPK-Pin	Der Verstärker unterstützt einen 8-Ohm-5-Watt-Lautsprecher-Zweikanalausgang (4Pin, 1*4Pin, 2,0 mm).
USB-Funktion	2/4*USB3.2-Schnittstelle	Rückseitige Standard-USB3.2-Gen1-Schnittstelle, maximale Übertragungsbandbreite beträgt 5 Gbit/s
	1*F_USB1-Pin	Vorderer USB2.0-Pin, ein Satz hat 2*USB2.0 (9Pin, 2*5Pin, 2,0mm)
	1*F_USB2-Pin	Vorderer USB2.0-Pin, ein Satz hat 2*USB2.0 (9Pin, 2*5Pin, 2,0mm)
	Das USB-Signal von M.2_WIFI und der 2./4./6./8./10. Pin von F_USB2 werden ausgewählt. Standardmäßig verfügt M.2_WIFI über kein USB-Signal und der Pin verfügt über ein USB-Signal
	Das 4G-USB-Signal der M2_4G/5G-Schnittstelle und die 1/3/5/7-Pins von F_USB2 werden ausgewählt. 4G wird standardmäßig nicht unterstützt und der Pin verfügt über ein USB-Signal
	Nachdem das Motherboard auf Triple Network/Dual Network umgestellt wurde, werden das USB3.0-Signal des U-Ports an der USB4-Schnittstelle und das 5G-Signal der M.2_4G/5G-Schnittstelle ausgewählt. Standardmäßig verfügt der U-Port an der USB4-Schnittstelle über ein USB3.0-Signal (Hinweis: 5G muss das USB3.0-Signal belegen, und 4G muss das USB2.0-Signal belegen)
Schaltfunktion	1*F_PANEL-Pin	Schalter, Betriebsanzeige, Festplattenanzeige, Neustart-Pin (9Pin, 2*5Pin, 2,0 mm)
	1*AUTO_SW-Pin	Unterstützt Hardware-Steuerung beim Einschalten (3Pin, 1*3Pin, 2,0 mm)
Andere E/A	1*COM1-Pin	Serieller Anschluss, unterstützt RS232/RS422/RS485 optional (9Pin, 2*5Pin, 2,0 mm)
	1 * COM2-Pin	Serieller Anschluss, unterstützt RS232/RS485 optional (9Pin, 2*5Pin, 2,0mm)
	1 * COM3-6-polig	Serieller Anschluss, unterstützt Standard RS232 (39Pin, 2*20Pin, 2,0mm)
	1 * JPCOM1/2-Pin	Steuerung COM1/2 Pin 9 Spannung 0V/5V/12V optional (6Pin, 2*3Pin, 2,0mm)
	1 * MSIM-Kartensteckplatz	Unterstützt SIM-Karte. Bei Verwendung von 4G/5G ist eine SIM-Karte erforderlich
	1*CLR_CMOS-Pin	Motherboard-Reset- und Entladestift (3Pin, 1*3Pin, 2,0 mm)
	1*CPU_FAN-Pin	CPU-Lüfter-Pin, unterstützt Temperaturregelung (4Pin, 1*4Pin, 1,25 mm)
	1*J_GPIO-Pin	GPIO-Steuerpin (10Pin, 2*5Pin, 2,0mm)
Betriebsumgebung	Arbeitstemperatur: -10℃~60℃; Arbeitsfeuchtigkeit: 5 % ~ 95 % relative Luftfeuchtigkeit, keine Kondensation
BIOS	AMI BIOS unterstützt Einschalten, geplantes Einschalten, Ein- und Ausschalten aus der Ferne sowie intelligente Geräteidentifikation
Wachhund	Watchdog-Programmierung, unterstützt Hardware-Reset-Funktion (256 Stufen, 0–255 Sekunden).
Betriebssystem	Unterstützt Windows 11, Windows 10, Linux usw.
