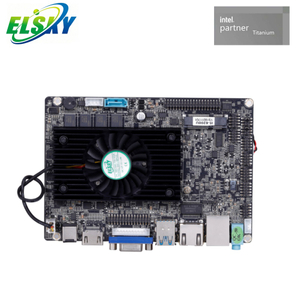

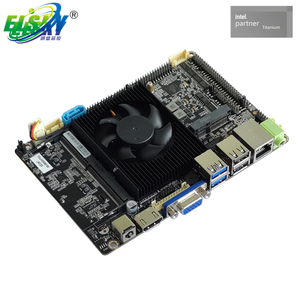

Placa-mãe de 3,5 polegadas de alto desempenho para cidades inteligentes, exibição comercial e caixas registradoras de autoatendimento

Visão geral

A placa-mãe M108SE de alto desempenho é uma solução meticulosamente projetada para servir como espinha dorsal dos sistemas de computação modernos. Projetado com a mais recente tecnologia e componentes de alta qualidade, oferece uma combinação perfeita de velocidade, confiabilidade e versatilidade. Seja para plataformas de jogos que consomem muita energia, estações de trabalho profissionais ou servidores de alto tráfego, esta placa-mãe fornece uma plataforma estável e eficiente que pode lidar com as tarefas mais exigentes com facilidade. Seus recursos avançados e opções de expansão o tornam a melhor escolha para usuários que exigem uma base de computação confiável e de alto desempenho.

Características

Compatibilidade poderosa de processador : A placa-mãe M108SE suporta uma ampla gama de processadores de última geração, incluindo as gerações mais recentes dos principais fabricantes. Essa flexibilidade permite que os usuários escolham a CPU que melhor atende às suas necessidades de desempenho, garantindo poder de processamento ideal para tarefas como computação multithread, análise de dados complexos e renderização de conteúdo em tempo real.

Suporte de memória aprimorado : Equipada com vários slots de memória de alta velocidade, a placa-mãe pode acomodar os mais recentes módulos de memória DDR4 ou DDR5. Ele oferece suporte para overclock, permitindo que os usuários levem o desempenho da memória ao limite para acesso mais rápido aos dados e melhor capacidade de resposta do sistema, especialmente ao executar aplicativos com uso intensivo de memória, como modelagem 3D e edição de vídeo.

Opções de conectividade expansivas : com uma gama abrangente de portas de conectividade, o M108SE inclui USB 3.2 Gen 2x2, Thunderbolt 4, HDMI 2.1 e DisplayPort 1.4. Essas portas garantem conexão perfeita com vários periféricos, monitores de alta resolução e dispositivos de armazenamento externos, facilitando a transferência rápida de dados e configurações de vários monitores.

Soluções avançadas de resfriamento : Para manter o desempenho máximo sob cargas pesadas, a placa-mãe apresenta um design de resfriamento otimizado. Com pontos de montagem de dissipador de calor aprimorados e conectores de ventoinha inteligentes, ele dissipa efetivamente o calor gerado pela CPU e outros componentes, evitando o afogamento térmico e garantindo uma operação estável mesmo durante uso prolongado.

Aplicativo

Sistemas de jogos : Para jogadores ávidos, a placa-mãe M108SE é a escolha ideal. Seu suporte para processadores de última geração e placas gráficas poderosas, combinado com memória rápida e recursos de armazenamento, permite uma jogabilidade suave em altas resoluções e taxas de quadros. As extensas opções de conectividade também permitem fácil integração de periféricos de jogos, como fones de ouvido VR e monitores de alta taxa de atualização.

Estações de Trabalho Profissionais : Em ambientes profissionais como estúdios de design gráfico, empresas de engenharia e centros de análise de dados, o M108SE oferece o desempenho necessário para lidar com projetos complexos. Ele pode suportar vários monitores de alta resolução para multitarefa e seus robustos recursos de processamento e memória garantem o manuseio eficiente de modelos 3D em grande escala, projetos CAD e análises de big data.

Aplicativos de servidor : A estabilidade e capacidade de expansão da placa-mãe a tornam adequada para implantações de servidor. Ele pode acomodar vários dispositivos de armazenamento para armazenamento e gerenciamento de dados, e suas opções de conectividade confiáveis ​​garantem integração de rede perfeita. Seja para servidores empresariais de pequena escala ou servidores web de alto tráfego, o M108SE pode atender aos exigentes requisitos de aplicativos baseados em servidor.

Modelo de placa-mãe	CPU	4K	LAN	COM	USB2.0	USB3.1	Memória	SSD	poder
M108SE	Suporta Whiskey Lake 8ª geração / Comet Lake 10ª geração Core i3, i5, i7	apoiar	1	6	6	2	1*NB-DDR4 MÁXIMO 32G	1*M.2 1*MSATA pode ser modificado para suportar Mini-PCIE	+12V/19V
			2	6	4	2
Rede única suporta 8*USB por padrão

>> Informações da CPU

Especificações da CPU	Marca da CPU	Modelo de CPU	frequência principal	frequência turbo	Consumo de energia da CPU (W)	Consumo de energia em carga total aprox. ( C )
8ª geração I3	essencial	8145U	2.1G de núcleo duplo	3,9G	15	60
8ª geração I5	essencial	8365U	1.6G quad-core	4.1G	15	60
		8265U	1.6G quad-core	3,9G	15	60
8ª geração I7	essencial	8565U	1.8G quad-core	4,6G	15	60
		8665U	1.9G quad-core	4,8G	15	60
10ª geração I3	essencial	10110U	2.1G de núcleo duplo	4.1G	15	60
10ª geração I5	essencial	10310U	1.7G quad-core	4.4G	15	60
	essencial	10210U	1.6G quad-core	4,2G	15	60
10ª geração I7	essencial	10510U	1.8G quad-core	4,9G	15	60
	essencial	10610U	1.8G quad-core	4,9G	15	60
	essencial	10810U	1.1G de seis núcleos	4,9G	15	60
	essencial	10710U	1.1G de seis núcleos	4,7G	15	60

>> Especificações do produto

Tamanho da placa-mãe	145 mm (C) * 100 mm (L) * 25 mm (A)
Processador CPU	Suporta CPU Whiskey Lake de 8ª geração: I3-8145U, I5-8265U, I7-8665U, etc.
	Suporta CPU Comet Lake de 10ª geração: I3-10110U, I5-10210U, I7-10510U, etc.
Memória	1 * slot de memória NB-DDR4, suporte para memória 2133/2400/2666/2933 MHz, suporte máximo 32 GB
Fonte de energia	1*DC_IN/ATX	O diâmetro interno do plugue DC é de 2,5 MM, suportando 12V/19V o consumo de energia em carga total da placa-mãe é de cerca de 60W, é recomendado usar uma fonte de alimentação de 12V/7A ou 19V/4A ou mais
Função de exibição	Placa gráfica Intel UHD Graphics ultra-core integrada, suporte para monitor único, cópia de monitor duplo/tela tripla, expansão de monitor duplo/tela tripla, monitor único em DOS
	1 * interface VGA DB15	Resolução de suporte 1920*1080@60Hz
	Interface VGA e interface HDMI2 são opcionais, o padrão suporta interface VGA, pode ser alterado para suportar interface HDMI2
	1 * interface HDMI 1.4	Suporta resolução 4K 4096/3840*2160@30Hz
	1 * pino LVDS (EDP opcional)	Resolução de suporte 1920 * 1080 @ 60 Hz (30 pinos, 2 * 15 pinos, 2,0 mm)
	1 * pino VCC_SEL	Pino de controle de tensão LVDS/EDP (6 pinos, 2 * 3 pinos, 2,0 mm)
	1 * pino BKLT_CONN	Pino de controle de luz de fundo LVDS (6 pinos, 1 * 6 pinos, 2,0 mm)
Recursos de rede	1/2*Interface LAN	Chip de placa de rede gigabit Intel WG i219V integrado, suporta switch de rede e função de inicialização sem disco PXE. A rede dupla pode ser alterada para suportar a placa de rede Intel WG i219V + Realtek 8111H Gigabit
Função de disco rígido	1 * interface SATA1	Interface de disco rígido SATA3.0 padrão, a velocidade máxima de transmissão é de 6,0 Gbps
	1*SATA_PWR	Pino de fonte de alimentação do disco rígido, pode levar 5V/12V (4Pin, 1*4Pin, 2,54mm)
	1 * interface MSATA	Suporte a disco MSATA, suporte opcional a WIFI/4G/Bluetooth, etc.
	1 * interface NGFF1 (M.2)	Suporta apenas discos rígidos M.2 2280 e suporta protocolos SATA e NVME (PCIE) por padrão
Função de som	Realtek ALC662/660/892 integrado e outros decodificadores de áudio digital HD, controlador de áudio de alta fidelidade de 6 canais
	1*interface LINE_OUT	Suporte para saída de áudio
	1 * pino F_AUDIO	Pino de áudio padrão (9 pinos, 2 * 5 pinos, 2,0 mm)
	1 * pino INT_SPK	Amplificador de potência suporta saída de canal duplo de alto-falante de 8 ohm e 5 watts (4 pinos, 1 * 4 pinos, 2,0 mm)
Função USB	2 * interface USB3.1	Traseira padrão USB3. 1 interface Gen2, a largura de banda máxima de transmissão é 10,0 Gbps
	2 * interface USB 2.0	Interface USB 2.0 padrão traseira, a largura de banda máxima de transmissão é de 480 Mbps (60 MB/s)
	1 * pino F_USB1	Pinos USB 2.0 frontais, um conjunto tem 2 * USB 2.0 (9 pinos, 2 * 5 pinos, 2,0 mm)
	1 * pino F_USB2	Pinos USB 2.0 frontais, um conjunto tem 2 * USB 2.0 (9 pinos, 2 * 5 pinos, 2,0 mm)
Função de comutação	1 * pino F_PANEL	Interruptor, luz de alimentação, luz do disco rígido, pino de reinicialização (9 pinos, 2 * 5 pinos, 2,0 mm)
	1 * pino AUTO_SW	Pino de inicialização de controle de hardware (3 pinos, 1 * 3 pinos, 2,0 mm)
Outras E/S	Pino COM1	Porta serial, COM1 suporta RS232/RS422/RS485 opcional (9 pinos, 2 * 5 pinos, 2,0 mm)
	Pino COM2	Porta serial, suporte padrão RS232 (9 pinos, 2 * 5 pinos, 2,0 mm)
	COM3 ~ 6 pinos	Porta serial, suporte padrão RS232 (39 pinos, 2 * 20 pinos, 2,0 mm)
	Pino JCOM1/JCOM2	Controle COM1/2 pino 9 tensão 0V/5V/12V (6 pinos, 2*3 pinos, 2,0 mm)
	1 * slot para cartão SIM	Suporta cartão SIM, precisa de cartão SIM ao usar 3G/4G
	1 * pino CLR_CMOS	Pino de reinicialização e descarga da placa-mãe (3 pinos, 1 * 3 pinos, 2,0 mm)
	1 * pino fan3	O pino do ventilador da CPU suporta controle de temperatura (3 pinos, 1 * 3 pinos, 2,54 mm)
	1 * pino J_GPIO	Pino de controle GPIO (10 pinos, 2 * 6 pinos, 2,0 mm)
Ambiente operacional	Temperatura de trabalho: -10℃~60℃; Umidade de trabalho: 5% ~ 95% de umidade relativa, sem condensação
BIOS	BIOS AMI, suporte para ligação e inicialização, inicialização programada, identificação inteligente de equipamento de máquina de comutação remota
Cuidado com o cachorro	Programação Watchdog, suporte à função de redefinição de hardware (256 níveis, 0 ~ 255 segundos)
Sistema operacional	Windows 11, Windows 10, LINUX, etc.
