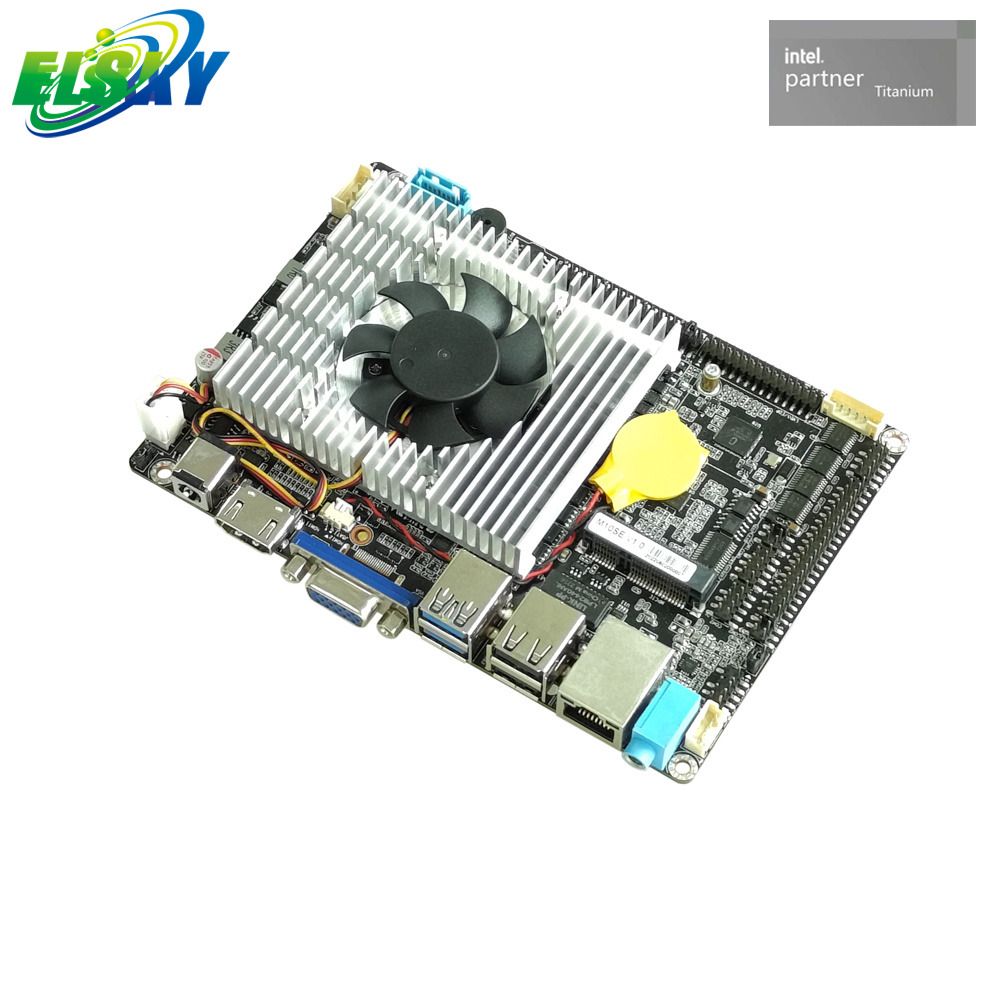

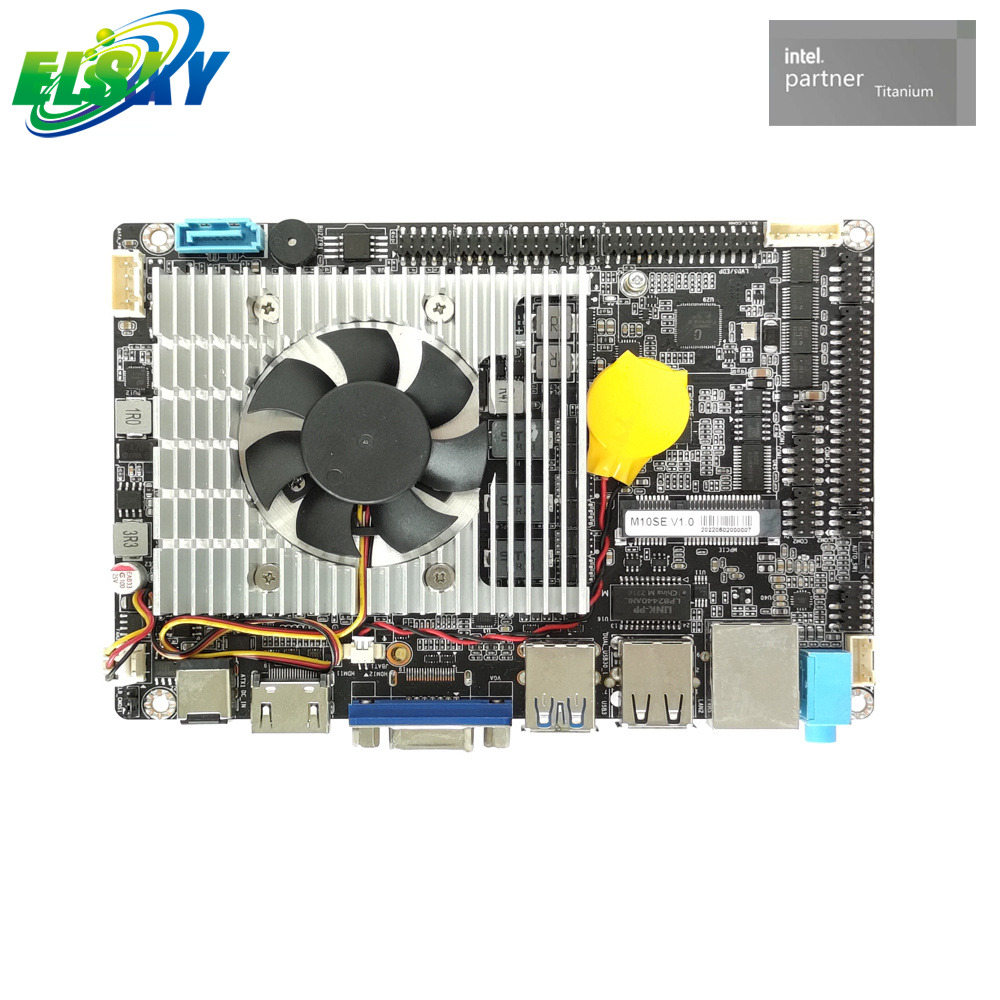

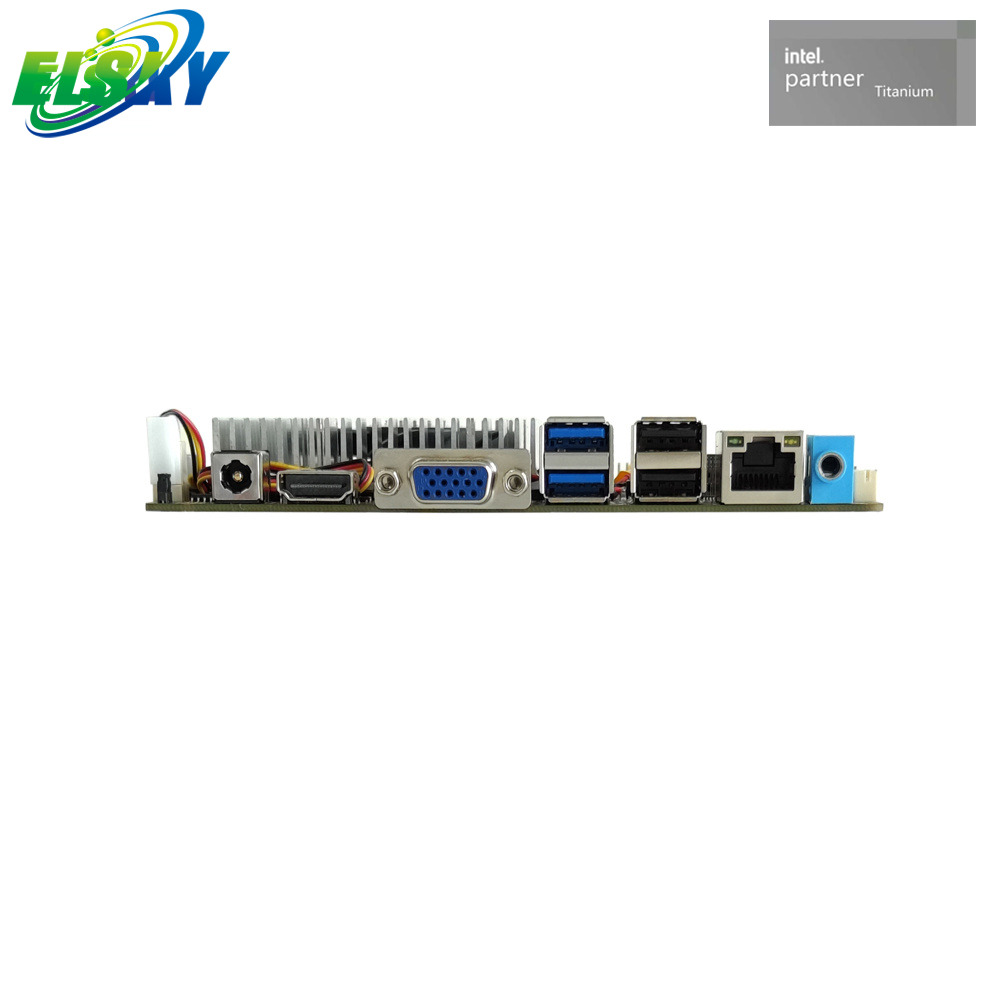

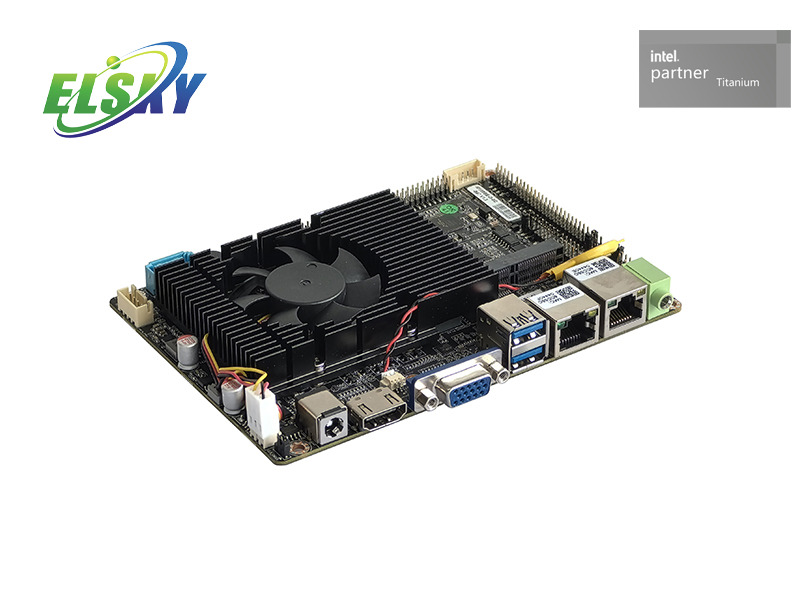

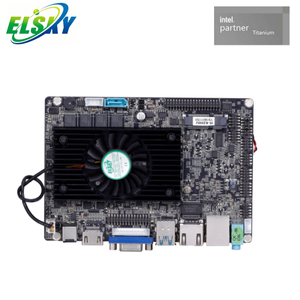

M108SE
ELSKY
Das Hochleistungs-M108SE-Motherboard ist eine sorgfältig entwickelte Lösung, die als Rückgrat moderner Computersysteme dienen soll. Es wurde mit der neuesten Technologie und hochwertigen Komponenten entwickelt und bietet eine nahtlose Mischung aus Geschwindigkeit, Zuverlässigkeit und Vielseitigkeit. Ob für leistungshungrige Gaming-Rigs, professionelle Workstations oder Server mit hohem Datenverkehr, dieses Motherboard bietet eine stabile und effiziente Plattform, die die anspruchsvollsten Aufgaben problemlos bewältigen kann. Seine erweiterten Funktionen und Erweiterbarkeitsoptionen machen es zur ersten Wahl für Benutzer, die eine zuverlässige und leistungsstarke Computergrundlage benötigen.
Leistungsstarke Prozessorkompatibilität : Das M108SE-Motherboard unterstützt eine breite Palette von High-End-Prozessoren, einschließlich der neuesten Generationen führender Hersteller. Dank dieser Flexibilität können Benutzer die CPU auswählen, die ihren Leistungsanforderungen am besten entspricht, und so eine optimale Verarbeitungsleistung für Aufgaben wie Multithread-Computing, komplexe Datenanalyse und Echtzeit-Inhaltswiedergabe gewährleisten.
Verbesserte Speicherunterstützung : Ausgestattet mit mehreren Hochgeschwindigkeitsspeichersteckplätzen kann das Motherboard die neuesten DDR4- oder DDR5-Speichermodule aufnehmen. Es bietet Unterstützung für Übertaktung, sodass Benutzer die Speicherleistung bis an ihre Grenzen ausreizen können, um schneller auf Daten zuzugreifen und die Reaktionsfähigkeit des Systems zu verbessern, insbesondere bei der Ausführung speicherintensiver Anwendungen wie 3D-Modellierung und Videobearbeitung.
Umfangreiche Konnektivitätsoptionen : Der M108SE verfügt über eine umfassende Auswahl an Konnektivitätsanschlüssen, darunter USB 3.2 Gen 2x2, Thunderbolt 4, HDMI 2.1 und DisplayPort 1.4. Diese Anschlüsse gewährleisten eine nahtlose Verbindung zu verschiedenen Peripheriegeräten, hochauflösenden Displays und externen Speichergeräten und ermöglichen eine schnelle Datenübertragung und die Einrichtung mehrerer Monitore.
Fortschrittliche Kühllösungen : Um die Spitzenleistung auch unter hoher Belastung aufrechtzuerhalten, verfügt das Motherboard über ein optimiertes Kühldesign. Mit verbesserten Kühlkörper-Befestigungspunkten und intelligenten Lüfteranschlüssen leitet es die von der CPU und anderen Komponenten erzeugte Wärme effektiv ab, verhindert thermische Drosselung und gewährleistet einen stabilen Betrieb auch bei längerer Nutzung.
Gaming-Systeme : Für begeisterte Gamer ist das M108SE-Motherboard die ideale Wahl. Seine Unterstützung für High-End-Prozessoren und leistungsstarke Grafikkarten, kombiniert mit schnellen Speicher- und Speicherkapazitäten, ermöglicht flüssiges Gameplay bei hohen Auflösungen und Bildraten. Die umfangreichen Konnektivitätsoptionen ermöglichen auch die einfache Integration von Gaming-Peripheriegeräten wie VR-Headsets und Monitoren mit hoher Bildwiederholfrequenz.
Professionelle Workstations : In professionellen Umgebungen wie Grafikdesignstudios, Ingenieurbüros und Datenanalysezentren bietet der M108SE die nötige Leistung zur Abwicklung komplexer Projekte. Es kann mehrere hochauflösende Displays für Multitasking unterstützen und seine robusten Verarbeitungs- und Speicherfunktionen gewährleisten eine effiziente Handhabung großer 3D-Modelle, CAD-Designs und Big-Data-Analysen.
Serveranwendungen : Die Stabilität und Erweiterbarkeit des Motherboards machen es für den Einsatz auf Servern geeignet. Es bietet Platz für mehrere Speichergeräte zur Datenspeicherung und -verwaltung und seine zuverlässigen Konnektivitätsoptionen gewährleisten eine nahtlose Netzwerkintegration. Ob für kleine Unternehmensserver oder Webserver mit hohem Datenverkehr, der M108SE kann die anspruchsvollen Anforderungen serverbasierter Anwendungen erfüllen.
Motherboard-Modell |
CPU |
4K |
LAN |
COM |
USB2.0 |
USB3.1 |
Erinnerung |
SSD |
Leistung |
M108SE |
Unterstützt Whiskey Lake 8. Generation / Comet Lake 10. Generation Core i3, i5, i7 |
Unterstützung |
1 |
6 |
6 |
2 |
1*NB-DDR4 MAX 32G |
1*M.2 1*MSATA kann zur Unterstützung von Mini-PCIE geändert werden |
+12V/19V |
2 |
6 |
4 |
2 |
||||||
Ein einzelnes Netzwerk unterstützt standardmäßig 8*USB |
|||||||||
>> CPU-Informationen
CPU-Spezifikationen |
CPU-Marke |
CPU-Modell |
Hauptfrequenz |
Turbofrequenz |
CPU-Leistungsaufnahme (W) |
Volllast-Stromverbrauch ca. (W) |
8. Generation I3 |
Kern |
8145U |
Dual-Core 2.1G |
3,9G |
15 |
60 |
8. Generation I5 |
Kern |
8365U |
Quad-Core 1,6G |
4,1G |
15 |
60 |
8265U |
Quad-Core 1,6G |
3,9G |
15 |
60 |
||
8. Generation I7 |
Kern |
8565U |
Quad-Core 1,8G |
4,6G |
15 |
60 |
8665U |
Quad-Core 1,9G |
4,8G |
15 |
60 |
||
10. Generation I3 |
Kern |
10110U |
Dual-Core 2.1G |
4,1G |
15 |
60 |
10. Generation I5 |
Kern |
10310U |
Quad-Core 1,7G |
4,4G |
15 |
60 |
Kern |
10210U |
Quad-Core 1,6G |
4,2G |
15 |
60 |
|
10. Generation I7 |
Kern |
10510U |
Quad-Core 1,8G |
4,9G |
15 |
60 |
Kern |
10610U |
Quad-Core 1,8G |
4,9G |
15 |
60 |
|
Kern |
10810U |
Sechs-Kern 1,1G |
4,9G |
15 |
60 |
|
Kern |
10710U |
Sechs-Kern 1,1G |
4,7G |
15 |
60 |
>> Produktspezifikationen
Motherboard-Größe |
145 mm (L) * 100 mm (B) * 25 mm (H) |
|
CPU-Prozessor |
Unterstützt Whiskey-Lake-CPU der 8. Generation: I3-8145U, I5-8265U, I7-8665U usw. |
|
Unterstützt Comet-Lake-CPUs der 10. Generation: I3-10110U, I5-10210U, I7-10510U usw. |
||
Erinnerung |

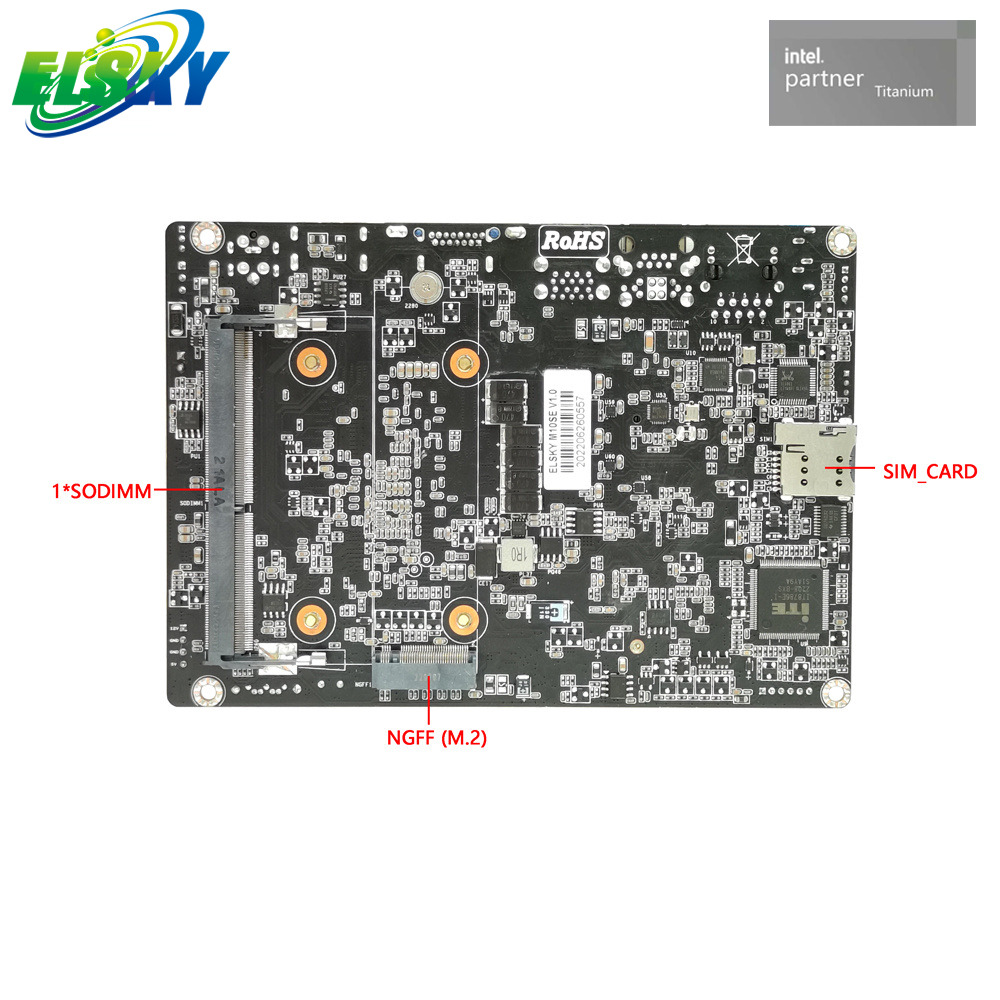

1 * NB-DDR4-Speichersteckplatz, unterstützt 2133/2400/2666/2933 MHz Speicher, maximale Unterstützung 32 GB |
|
Stromversorgung |
1*DC_IN/ATX |
Der Innendurchmesser des Gleichstromsteckers beträgt 2,5 mm und unterstützt 12 V/19 V Der Stromverbrauch des Motherboards unter Volllast beträgt etwa 60 W. Es wird empfohlen, ein Netzteil mit 12 V/7 A oder 19 V/4 A oder mehr zu verwenden |
Anzeigefunktion |
Integrierte Intel UHD Graphics Ultra-Core-Grafikkarte, unterstützt Einzeldisplay, Dual-Display/Dreifach-Display-Kopie, Dual-Display/Dreifach-Display-Erweiterung, Einzeldisplay unter DOS |
|
1 * VGA DB15-Schnittstelle |
Unterstützt eine Auflösung von 1920 x 1080 bei 60 Hz |
|
VGA-Schnittstelle und HDMI2-Schnittstelle sind optional, die Standardeinstellung unterstützt die VGA-Schnittstelle und kann geändert werden, um die HDMI2-Schnittstelle zu unterstützen |
||
1 * HDMI 1.4-Schnittstelle |
Unterstützt 4K-Auflösung 4096/3840*2160@30Hz |
|
1 * LVDS-Pin (EDV optional) |
Unterstützte Auflösung 1920 x 1080 bei 60 Hz (30 Pin, 2 x 15 Pin, 2,0 mm). |
|
1*VCC_SEL-Pin |
LVDS/EDP-Spannungssteuerstift (6Pin, 2*3Pin, 2,0 mm) |
|
1*BKLT_CONN-Pin |
LVDS-Hintergrundbeleuchtungs-Steuerstift (6Pin, 1*6Pin, 2,0 mm) |
|
Netzwerkfunktionen |

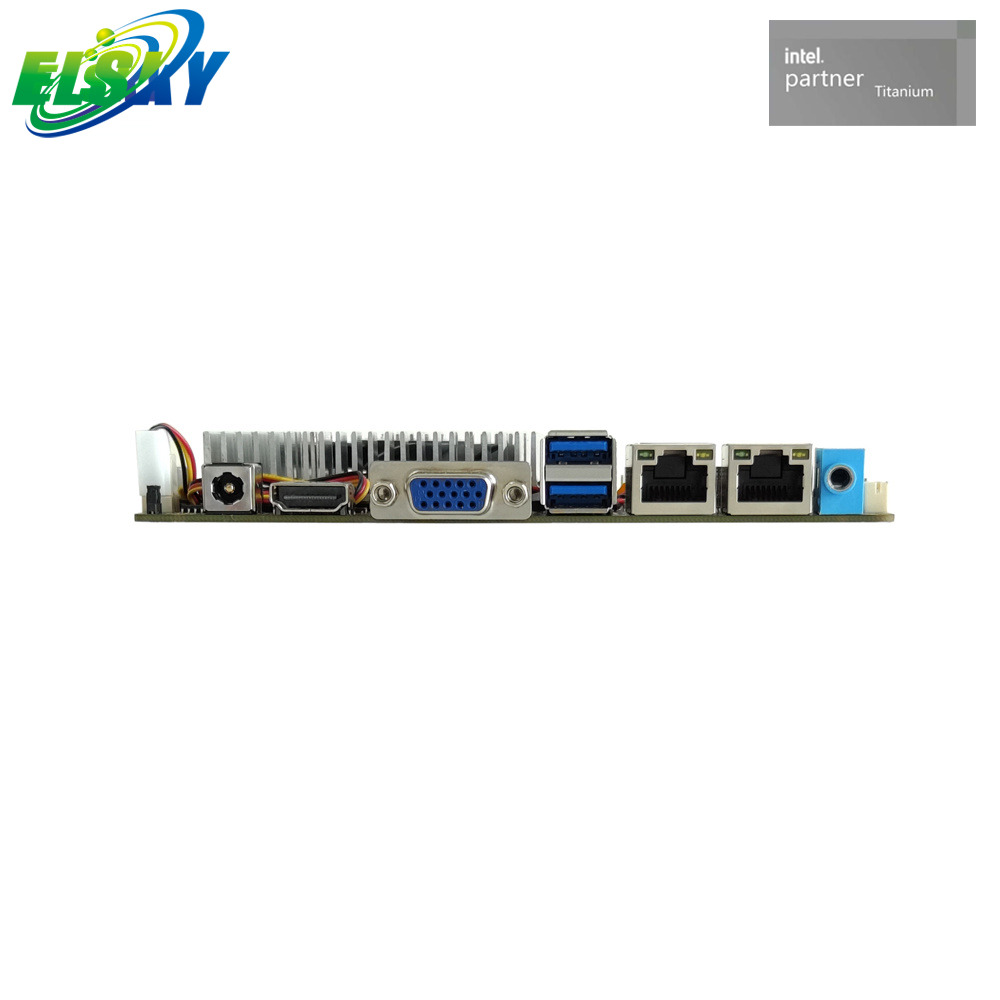

1/2*LAN-Schnittstelle |
Integrierter Intel WG i219V Gigabit-Netzwerkkartenchip, unterstützt Netzwerk-Switch und PXE-Boot-Funktion ohne Festplatte. Das Dual-Netzwerk kann so geändert werden, dass es die Intel WG i219V+Realtek 8111H Gigabit-Netzwerkkarte unterstützt |
Festplattenfunktion |

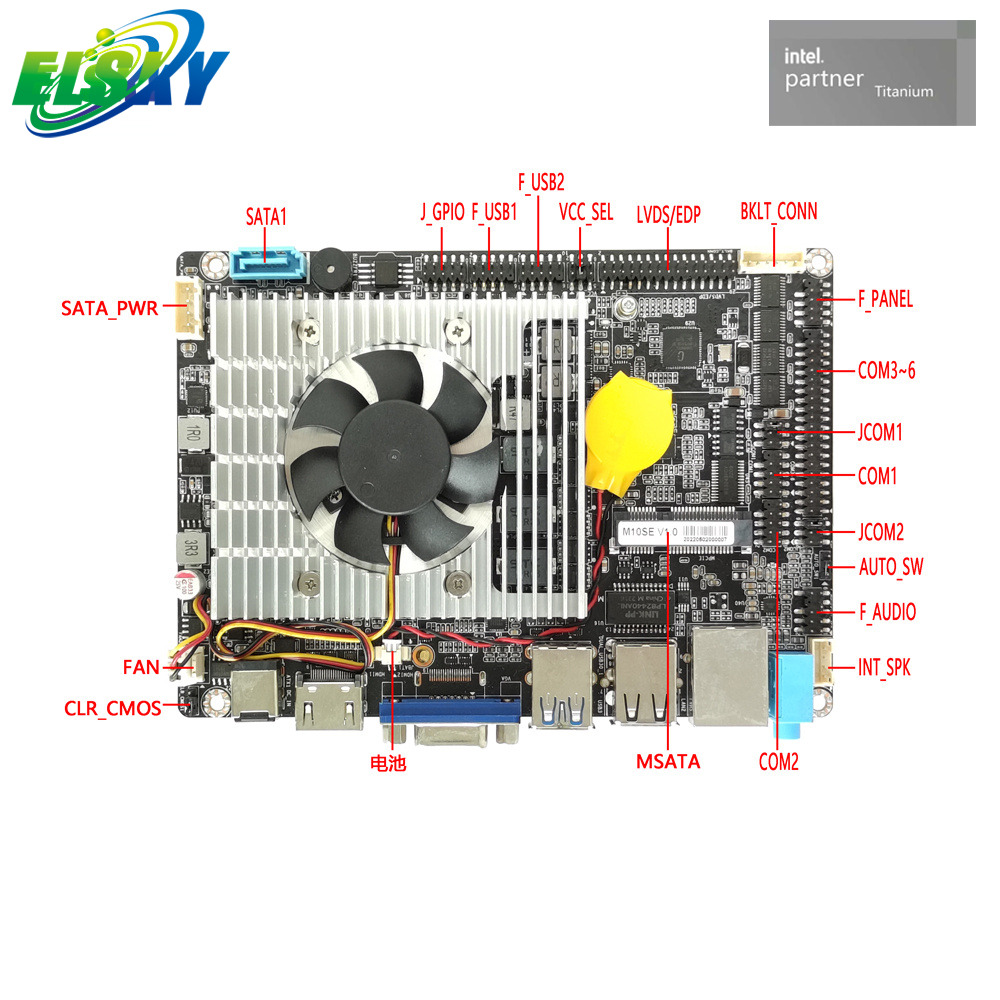

1*SATA1-Schnittstelle |
Standardmäßige SATA3.0-Festplattenschnittstelle, die maximale Übertragungsgeschwindigkeit beträgt 6,0 Gbit/s |
1*SATA_PWR |
Festplatten-Stromversorgungs-Pin, kann 5 V/12 V aufnehmen (4 Pin, 1 x 4 Pin, 2,54 mm). |
|
1*MSATA-Schnittstelle |
Unterstützt MSATA-Festplatten, optionale Unterstützung für WIFI/4G/Bluetooth usw. |
|
1*NGFF1-Schnittstelle (M.2) |
Unterstützt nur M.2 2280-Festplatten und unterstützt standardmäßig die Protokolle SATA und NVME (PCIE). |
|
Soundfunktion |
Integrierter Realtek ALC662/660/892 und andere HD-Digital-Audio-Decoder, 6-Kanal-High-Fidelity-Audio-Controller |
|
1*LINE_OUT-Schnittstelle |
Unterstützt Audioausgabe |
|
1*F_AUDIO-Pin |
Standard-Audio-Pin (9Pin, 2*5Pin, 2,0 mm) |
|
1*INT_SPK-Pin |
Der Leistungsverstärker unterstützt einen 8-Ohm-5-Watt-Lautsprecher-Zweikanalausgang (4Pin, 1*4Pin, 2,0mm) |
|
USB-Funktion |
2*USB3.1-Schnittstelle |
Hinten Standard USB3. 1 Gen2-Schnittstelle, die maximale Übertragungsbandbreite beträgt 10,0 Gbit/s |
2*USB2.0-Schnittstelle |
Rückseitige Standard-USB2.0-Schnittstelle, die maximale Übertragungsbandbreite beträgt 480 Mbit/s (60 MB/s). |
|
1*F_USB1-Pin |
Vordere USB2.0-Pins, ein Satz hat 2*USB2.0 (9Pin, 2*5Pin, 2,0mm) |
|
1*F_USB2-Pin |
Vordere USB2.0-Pins, ein Satz hat 2*USB2.0 (9Pin, 2*5Pin, 2,0mm) |
|
Schaltfunktion |
1*F_PANEL-Pin |
Schalter, Betriebsanzeige, Festplattenanzeige, Reset-Pin (9Pin, 2*5Pin, 2,0 mm) |
1*AUTO_SW-Pin |
Hardware-Steuerungs-Einschaltstift (3Pin, 1*3Pin, 2,0 mm) |
|
Andere E/A |
COM1-Pin |
Serieller Anschluss, COM1 unterstützt optional RS232/RS422/RS485 (9Pin, 2*5Pin, 2,0mm) |
COM2-Pin |
Serieller Anschluss, unterstützt Standard RS232 (9Pin, 2*5Pin, 2,0 mm) |
|
COM3~6 Pins |
Serieller Anschluss, unterstützt Standard RS232 (39Pin, 2*20Pin, 2,0mm) |
|
JCOM1/JCOM2-Pin |
Steuerung COM1/2 Pin 9 Spannung 0V/5V/12V (6Pin, 2*3Pin, 2,0mm) |
|
1 * SIM-Kartensteckplatz |
Unterstützt SIM-Karte, benötigt SIM-Karte bei Verwendung von 3G/4G |
|
1*CLR_CMOS-Pin |
Motherboard-Reset- und Entladestift (3Pin, 1*3Pin, 2,0 mm) |
|
1*FAN3-Pin |
Der CPU-Lüfterstift unterstützt die Temperaturregelung (3-polig, 1 x 3-polig, 2,54 mm). |
|
1*J_GPIO-Pin |
GPIO-Steuerpin (10Pin, 2*6Pin, 2,0mm) |
|
Betriebsumgebung |
Arbeitstemperatur: -10℃~60℃; Arbeitsfeuchtigkeit: 5 % ~ 95 % relative Luftfeuchtigkeit, nicht kondensierend |
|
BIOS |
AMI BIOS, unterstützt Einschalten und Hochfahren, geplantes Hochfahren, Fernschalter-Maschine, intelligente Identifizierung von Geräten |
|
Wachhund |
Watchdog-Programmierung, unterstützt Hardware-Reset-Funktion (256 Stufen, 0–255 Sekunden). |
|
Betriebssystem |
Windows 11, Windows 10, LINUX usw. |
|
