Intelligenter Computer für Edge Computing im IIoT

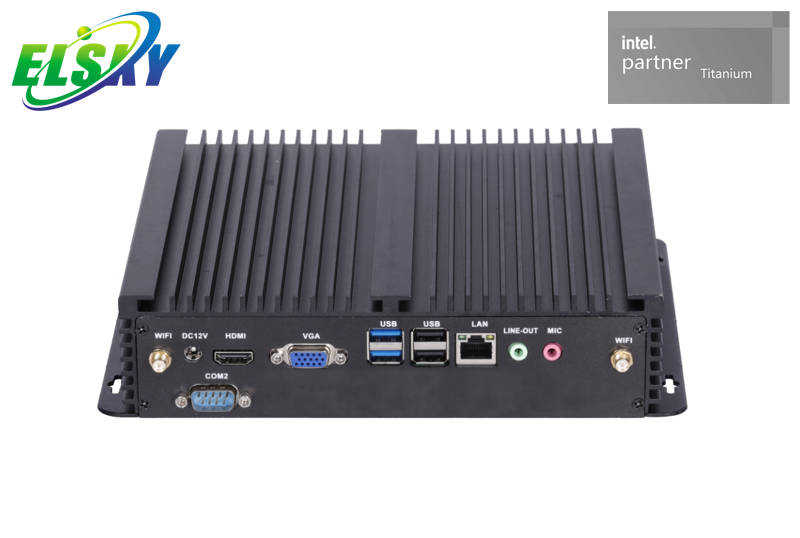

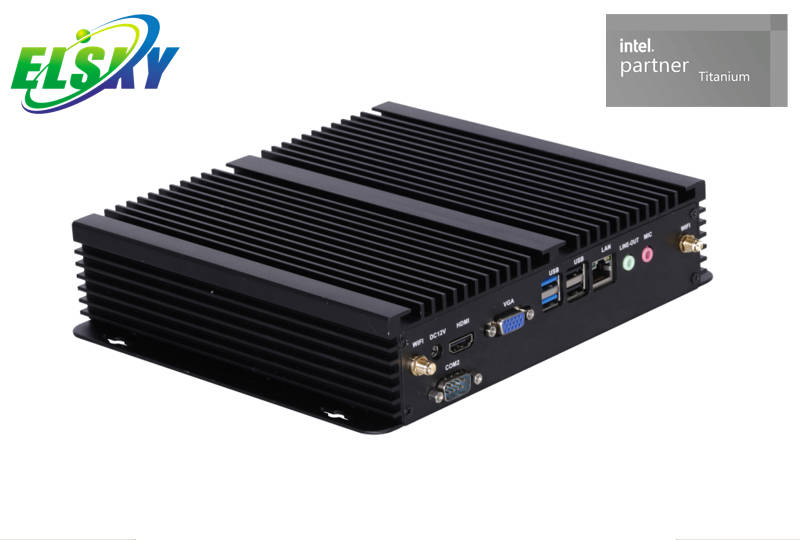

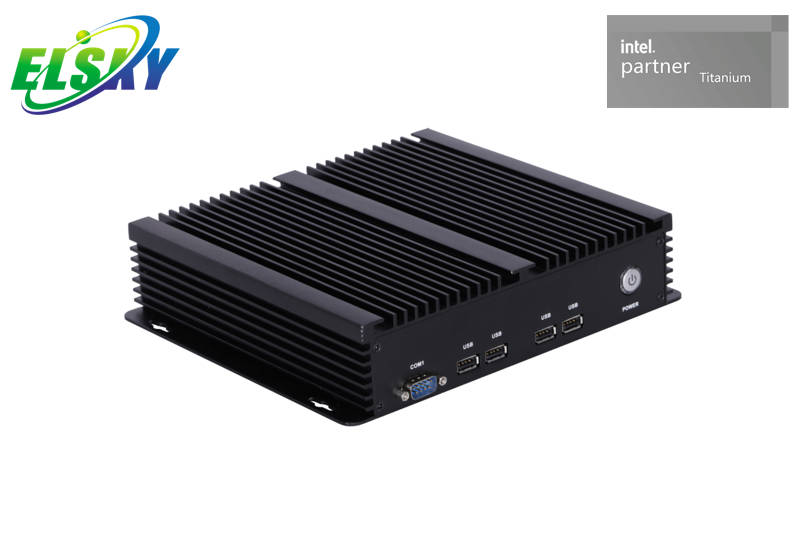

Die ELSKY IPC6001-Serie ist ein leistungsstarker, kompakter Industrie-PC, der für anspruchsvolle Anwendungen in der Automatisierung, Edge Computing, Smart Factory und IoT entwickelt wurde . Es zeichnet sich durch robuste Haltbarkeit und flexible Konnektivität aus und unterstützt eine breite Palette von Intel-Prozessoren (von Celeron bis Core i7/i9) über mehrere Generationen (6. bis 13. Generation) und gewährleistet so Skalierbarkeit für verschiedene industrielle Anforderungen.

ELSKY IPC6001 MINI PC Spezifikation.doc

Hinweis: Änderungen der Spezifikationen vorbehalten. Kontaktieren Sie ELSKY für detailliertere Lösungen.

Merkmale

• Robustes Hardware-Design

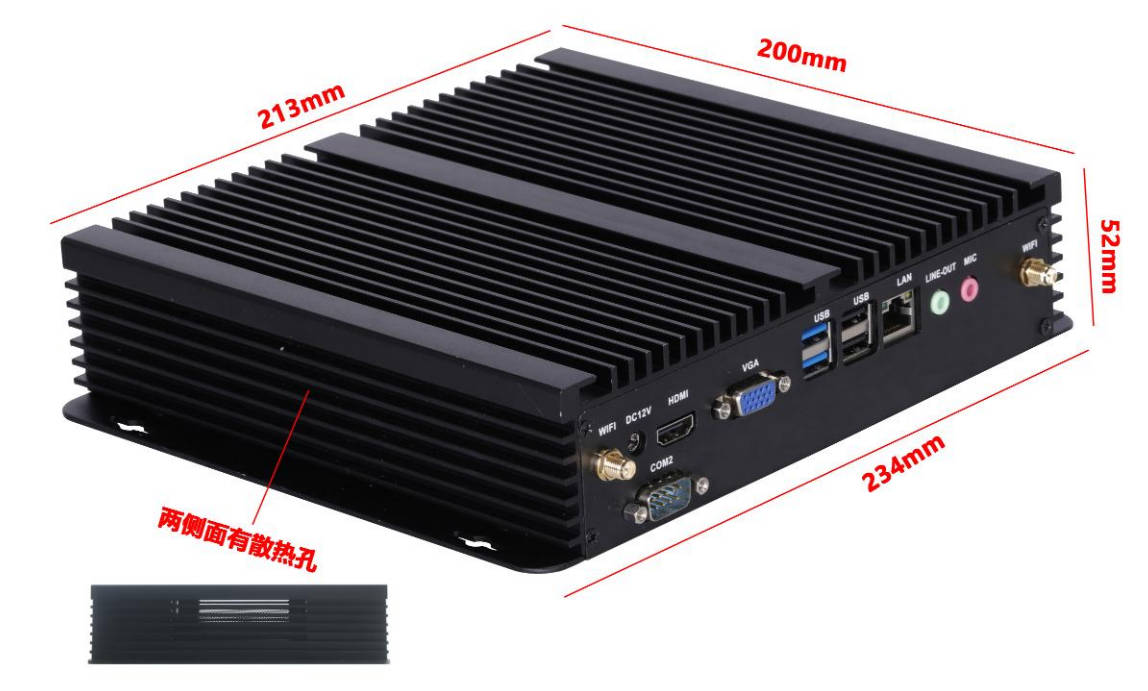

• Kompakte Größe: 234 mm (L) × 200 mm (B) × 52 mm (H), optimiert für Umgebungen mit begrenztem Platzangebot.

• Robuste Konstruktion: Schwarzes Metallgehäuse mit Kühllöchern, unterstützt lüfterlosen oder geräuschlosen Lüfterbetrieb (-10 °C bis 60 °C).

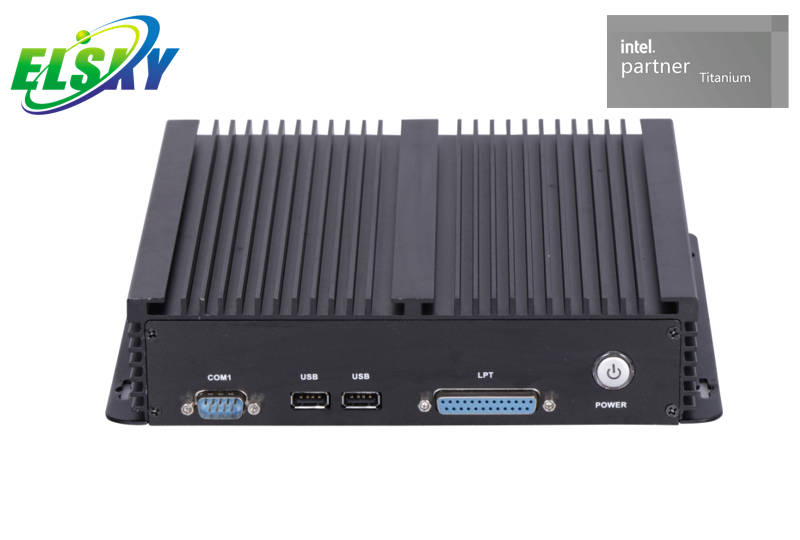

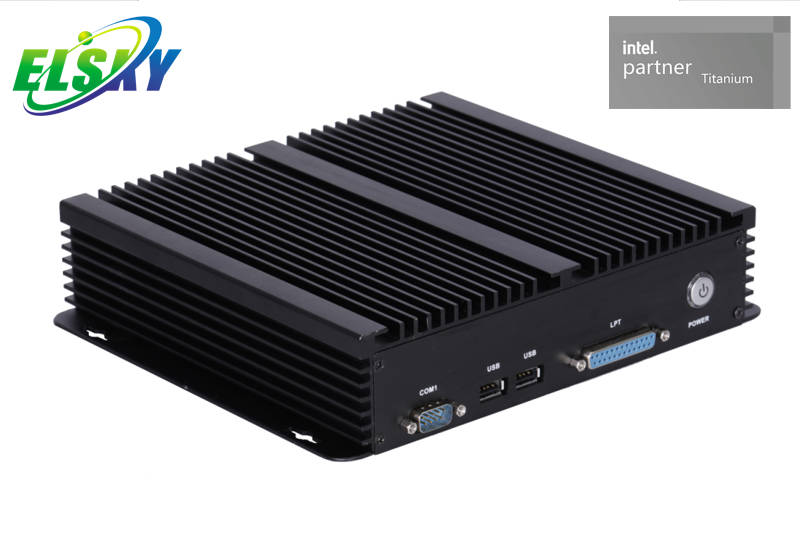

• Modulare Erweiterung: Optionales Dual-LAN, mehrere Display-Ausgänge (VGA/HDMI/DP) und optionaler I/O (RS232/485, LPT).

• Hochleistungsrechnen

• CPU-Optionen:

• Intel-CPUs der 6.–13. Generation: Unterstützt Celeron, Pentium, Core i3/i5/i7 und i9 (bis zu 14 Kerne, Turbo-Boost auf 5,4 GHz).

• Low-Power-Varianten: U-Serie (15 W TDP) für Energieeffizienz; H-Serie (45 W) für hohe Leistung.

• Speicher: Bis zu 64 GB DDR4 (Dual-Channel, 3200 MHz).

• Speicher: Dual-Storage-Unterstützung (1× M.2 NVMe + 1× 2,5-Zoll-SSD/HDD; optionales MSATA).

•  Umfangreiche Konnektivität

• Anzeige:

• 4K-Ausgabe: HDMI 2.0 (4K@30Hz), DP 1.4 (4K@60Hz) und VGA (2K@60Hz).

• Multi-Monitor: Unterstützt erweiterte/duplizierte Anzeigen.

• Vernetzung:

• Dual-Gigabit-LAN ​​(Intel I219V + Realtek 8111H) mit PXE/WoL.

• Optionales Wi-Fi 6/4G/Bluetooth (M.2-Steckplätze + externe Antennen).

• USB/Seriell:

• 2× USB 3.2 Gen1 (5 Gbit/s) + 6× USB 2.0; 2× RS232/485 COM-Anschlüsse.

• Industrielle Zuverlässigkeit

• Erweiterter Temperaturbereich: Betrieb bei -10 °C bis 60 °C (Lagerung: -20 °C bis 70 °C).

• Watchdog-Timer: Hardware-Reset (0–255 Sekunden) für unterbrechungsfreien Betrieb.

• Stromversorgungsoptionen: 12V/19V DC-Eingang (2,5-mm-Klinke, 12V5A/19V3A empfohlen).


Zertifizierung

FCC-Zertifikat (IPC, OPS).pdf

CE-Zertifikat (IPC, OPS).pdf

Microsoft CLA-Partner – WINDOWS IOT System.jpg

2025 Intel Titanium Partner.jpg

Certified HDMI Adopter License.jpg

Anwendungen

Fabrikautomation	SPS-Steuerung, HMI, Roboterarmintegration.
Edge-Computing	Echtzeit-Datenverarbeitung für IIoT, vorausschauende Wartung.
Intelligente Städte	Verkehrsüberwachung, 5G-fähige Überwachung, grünes Energiemanagement.
Medizinisch	Diagnosegeräte, Patientenüberwachung (medizinische Zertifizierung).
Öl und Gas	Robust für raue Umgebungen (IP65 optional).

Datenblatt

Im Folgenden finden Sie eine unvollständige Liste kompatibler CPU-Datenblätter. Vollständige Informationen zur Kompatibilität finden Sie im Produktdatenblatt (zum Download verfügbar im Abschnitt „Produktübersicht“).

HDMI

VGA/DP

LAN

USB2.0

USB3.2

COM

LPT

SSD

Erinnerung

Leistung

4K 60Hz

VGA 2K 60Hz optionales DP 4K 60Hz

1

6

2

2

0

1*M.2 1 x 2,5-Zoll-SSD/HDD

2*NB-DDR4 MAX 64G

12V/19V

2

4

2

2

Modell

IPC6001-2C- . Generation12./13 Serie der

Größe

234 mm (L) * 200 mm (B) * 52 mm (H)

Kühlsystem

Mit Wärmeableitungslöchern, geräuschlose Wärmeableitung des Lüfters

Farbe

Schwarz

Motherboard-Modell

QM12U, QM13U, QM12P, QM13P, QM12H, QM13H

Leistung

1*DC_IN

Der Innendurchmesser des Gleichstromkopfes beträgt 2,5 mm und unterstützt 12 V/19 V. Für die U/P-Serie wird die Verwendung von Netzteilen über 12 V/7 A oder 19 V/5 A empfohlen. Die H-Serie empfiehlt eine Stromversorgung von 12V10A oder 19V6,3A oder mehr

CPU der 12./13. Generation

Unterstützt Intel Alder Lake12 Gen U、P、H Serie i3、i5、i7、i9 Unterstützt Intel Raptor Lake 13gen U、P、H Serie i3、i5、i7、i9

Erinnerung

2 * NB-DDR4-Speicher, unterstützt 1,2 V, unterstützt 2133/2400/2666/3200 MHz-Speicher, maximale Unterstützung 64 G.

Netzwerk

1*RJ45 LAN-Anschluss ( 2*LAN optional )

Einzelnetzwerk Intel I219V Gigabit-Netzwerkkarte; Dual-Netzwerk Intel I219V + Realtek 8111H Gigabit-Netzwerkkarte. Unterstützt Netzwerk-Ein-/Ausschalten, Netzwerk-PXE-Funktion

Unterstützt M.2 WIFI/Bluetooth optional, unterstützt M.2-5G, M.2-4G optional, unterstützt 2 * WIFI-Antennenstangen

Anzeigefunktion

Intel UHD/Iris

1*VGA DB15-Anschluss

Unterstützte Auflösung 1920*1080@60Hz

1*DP-Port (optional)

Unterstützte 4K-Auflösung 4096/3840*2160@60Hz

Wählen Sie zwischen VGA und DP

1*HDMI 2.0-Anschluss

Unterstützte 4K-Auflösung 4096/3840*2160@30Hz

USB-Funktion

2*USB3.2-Anschluss

Die blaue USB-Gruppe ist USB3.2 Gen1

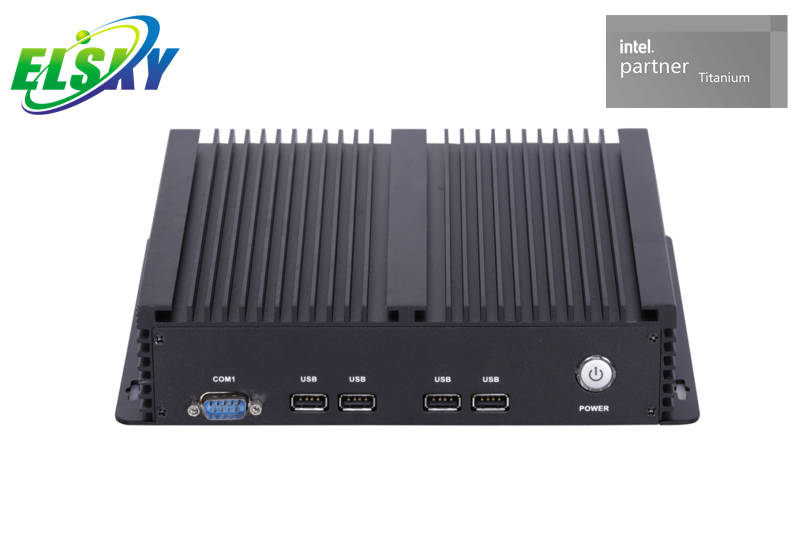

6*USB2.0-Anschluss

Die schwarze USB-Gruppe ist USB2.0

Der Dual-Netzwerk-Host unterstützt 4*USB2.0-Schnittstellen

Soundfunktion

Integrierter digitaler Realtek ALC 662/897 HD-Audio-Decoder, 6-Kanal-High-Fidelity-Audio-Controller oder integrierter Cmedia HS_100B USB-Audiochip;

1*SPK-Port

Unterstützt Audioausgabe

1 * MIC-Anschluss

Unterstützt Mikrofoneingang

Die HDMI-Schnittstelle unterstützt die HDMI-Audioausgabe

SSD

1*M.2； (1*MSATA optional) 1*2,5 Zoll SSD oder HDD

Schaltfunktion

POWER-Taste

Schaltertaste

Andere E/A

2*COM-Anschluss

Unterstützt RS232 (kann zur Unterstützung von RS485 angepasst werden)

Betriebsumgebung

Arbeitstemperatur: -10℃~60℃; Arbeitsfeuchtigkeit: 5 % ~ 95 % relative Luftfeuchtigkeit, keine Kondensation Lagertemperatur: -20℃~70℃;

BIOS

AMI BIOS, unterstützt Einschalten, geplantes Starten, Ein- und Ausschalten aus der Ferne usw.

Wachhund

Watchdog-Programmierung, unterstützt Hardware-Reset-Funktion (256 Stufen, 0–255 Sekunden).

Betriebssystem

Windows 11, Windows 10, Linux usw.

Optionales Zubehör

Netzteil	12V: 5A/ 7A/ 10A
	19V: 6,3A/ 9,5A/ 11,58A/ 12A/ 18,94A
	24 V: 3,8 A/6,3 A
Netzkabeltyp	USA/UK/EU/Kr
RAM	NB_DDR3: 4G/8G
	NB_DDR4: 4G/ 8G/ 16/ 32G
Festplatte (M.2/MSATA/2,5'' SSD/2,5'' HDD)	64G/ 120G/ 128G/ 240G/ 256G/ 480G/ 500G/ 512G/ 960G/ 1TB/ 2TB/ 4TB
W-lan	2,4 GHz, 2,4 GHz/5 GHz, 6 GHz

FAQ

Welche Garantie wird gewährt?

Für dieses Produkt gilt eine einjährige Garantie

Warum sollten Sie sich für ELSKY IPC6001 entscheiden?

• Anpassung: Maßgeschneiderte Konfigurationen (z. B. RS485, zusätzliches LAN, TPM).

• Langlebigkeit: 5+ Jahre Produktlebenszyklus mit Intels Embedded-CPU-Roadmap.

• Globale Zertifizierungen: CE, FCC, RoHS; UL-Zertifizierung optional.

Welche Intel-CPU-Generationen werden von der IPC6001-Serie unterstützt?
Der IPC6001 unterstützt Intel-CPUs der 6. bis 13. Generation, darunter:

• Optionen mit geringem Stromverbrauch: Celeron J6412, Core i5-1135G7 usw.

• Hochleistung: Core i7-13700H, i9-13900H usw.

Welche Abmessungen hat der IPC6001?
Der Host misst 234 mm × 200 mm × 52 mm (L×B×H).
