QM6100
Elsky
Das Elsky QM6100 ist ein leistungsstarkes Motherboard. Es handelt sich um eine Mini-ITX-Größe. Dadurch eignet es sich perfekt für kleine Computer. Es unterstützt Intels CPUs der 12., 13. und 14. Generation. Sie können es für viele verschiedene Aufgaben verwenden. Es funktioniert gut zum Spielen. Es passt auch in kleine Bürogebäude. Es eignet sich hervorragend für Heimkino-PCs.
Dieses Motherboard ist sehr vielseitig. Es verfügt über mehrere Anzeigeausgänge. Sie können VGA, HDMI oder DP verwenden. Dadurch können Sie eine Verbindung zu vielen Bildschirmen herstellen. Der QM6100 beherrscht 4K-Auflösung. Dies ist ideal für klare Bilder. Es verfügt über starke Netzwerkfunktionen. Es unterstützt Single- oder Dual-LAN. Dies sorgt für schnelle und stabile Verbindungen. Sie können auch WLAN oder 4G hinzufügen.
Der QM6100 ist auf Langlebigkeit ausgelegt. Es ist FCC- und CE-zertifiziert. Es hat ein langlebiges Design. Das Board ist wasserdicht. Es ist außerdem feuerbeständig. Es verfügt über UV-Schutz. Es ist sogar antibakteriell. Diese Eigenschaften machen es zuverlässig. Für viele Einsatzzwecke ist es eine solide Wahl. Es gibt eine einjährige Garantie. Elsky bietet technischen Online-Support.
Produktbilder:

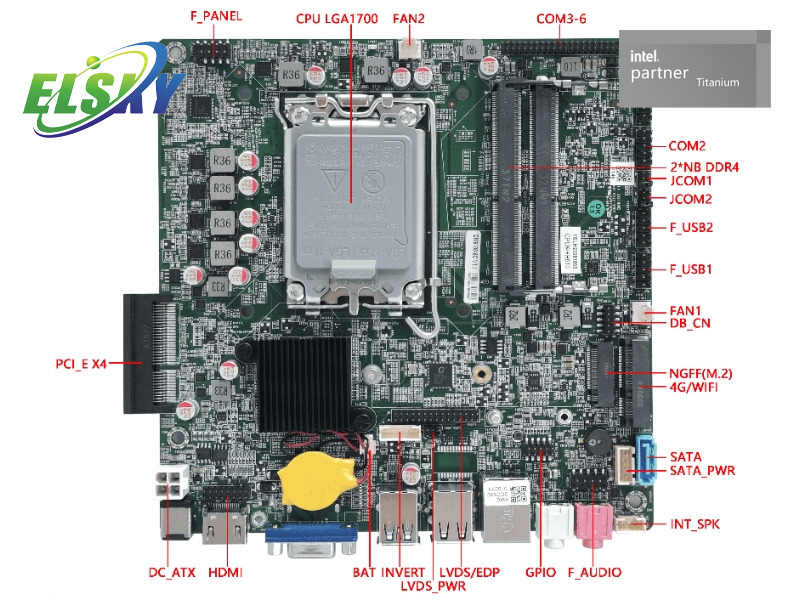

Schematische Darstellung des QM6100 ↓

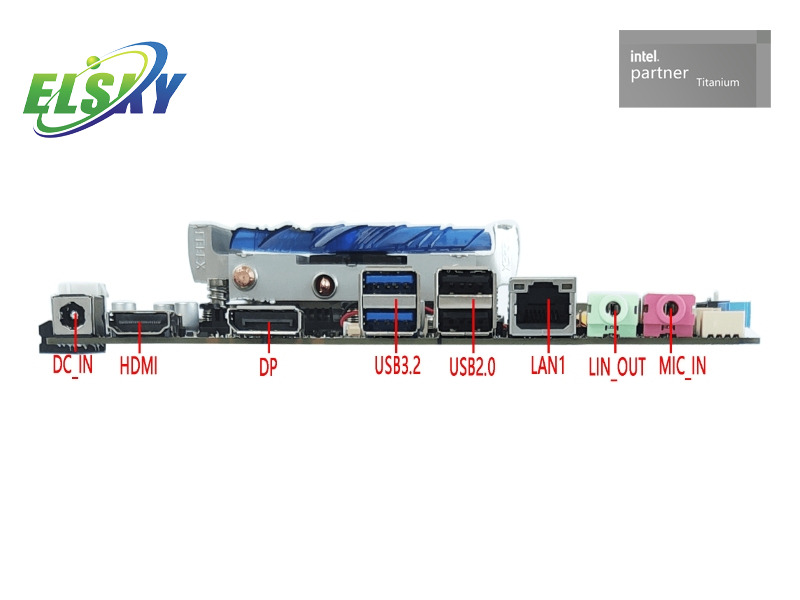

Schematische Darstellung einer DP+HDMI-Einzelnetzwerkschnittstelle ↓

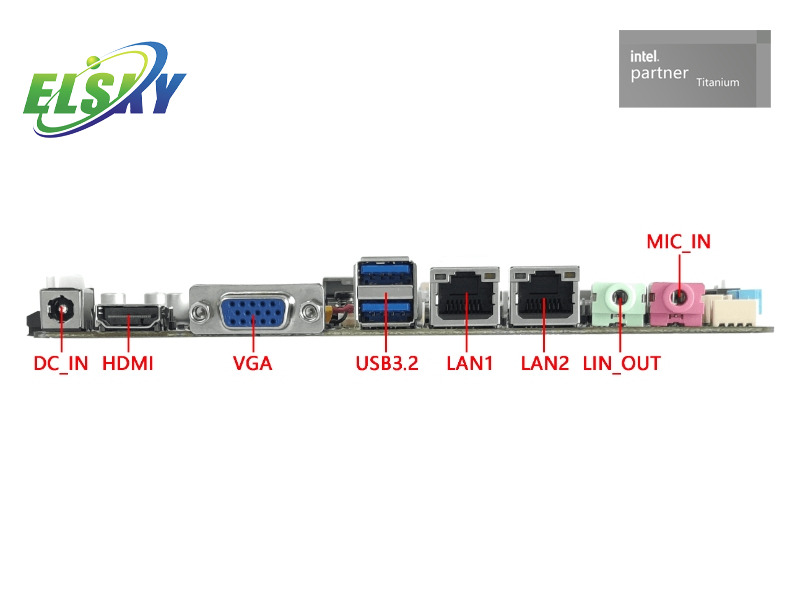

Schematische Darstellung der VGA+HDMI-Dual-Netzwerkschnittstelle ↓

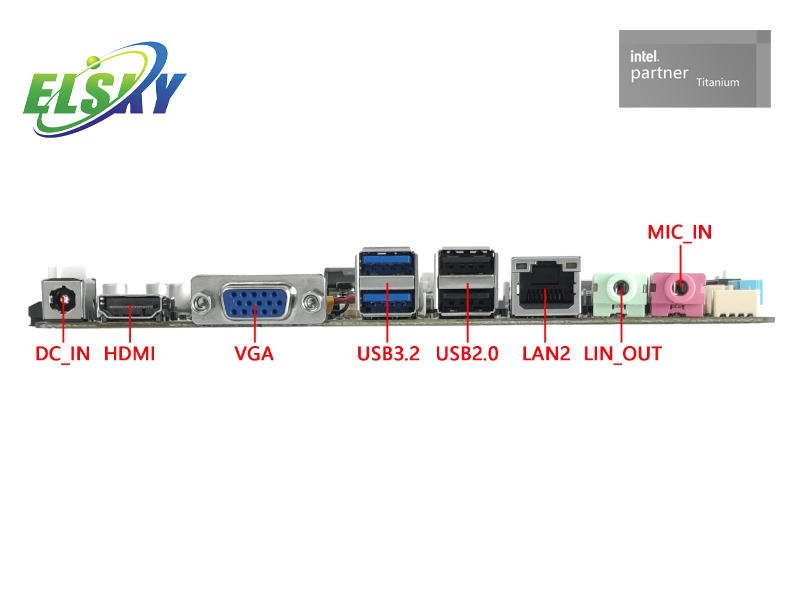

Schematische Darstellung der VGA+HDMI-Einzelnetzwerkschnittstelle ↓

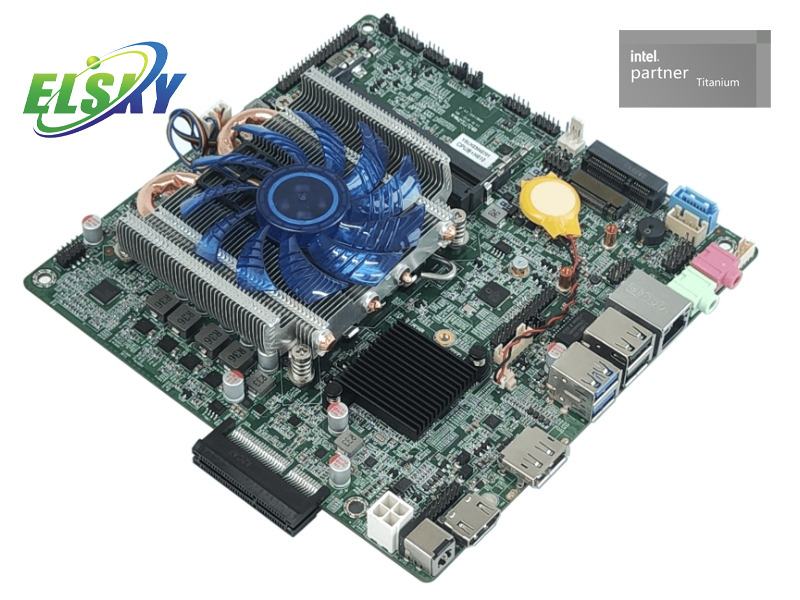

115X Doppelrohrkühler ↓

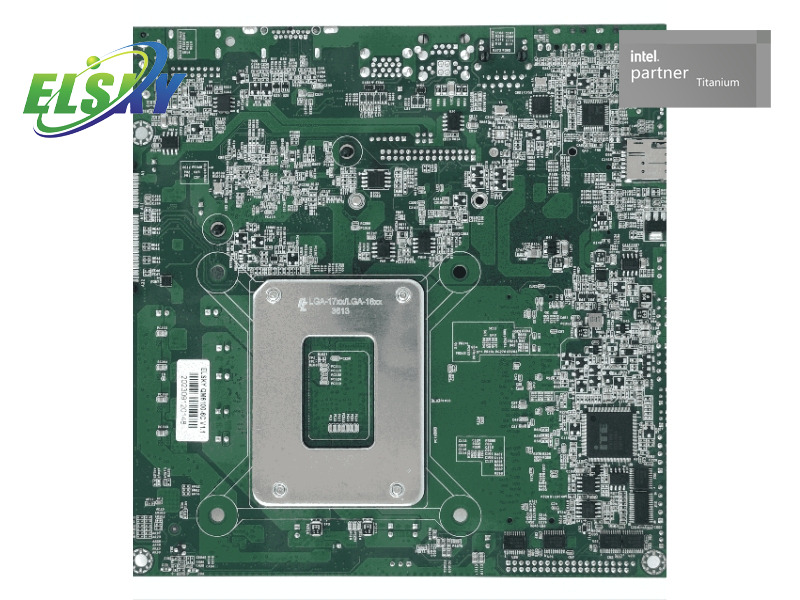

Schematische Darstellung der Rückseite des Motherboards ↓
Hinweis: Alle Produktbilder dienen nur Ihrer Referenz. Der Preis für unterschiedliche RAM- und Festplattenkapazitäten ist nicht gleich . Wenn Sie ein vollständiges Angebot für das QM6100 Mini-ITX-Motherboard erhalten möchten, kontaktieren Sie uns bitte!
Produktdatenblatt:
1. Bestelloption wählen:
Modell |
CPU |
4K |
LAN |
COM |
USB2.0 |
USB3.2 |
SSD |
Erinnerung |
Leistung |
QM6100 |
Unterstützen Sie Alder Lake 12. Generation , 13. Generation , 14. Generation I3, I5, I7, I9 |
✔ |
1 |
2/6 |
6*USB2.0 |
2*USB3.2 |
1*M.2 1*SATA |
2*NB DDR4 MAX 128G
|
+1 2V/19V |
2 |
2/6 |
4*USB2.0 |
2 |
||||||
Single-Network-Motherboards unterstützen standardmäßig 8*USB. |
|||||||||
2. Wählen Sie die CPU-Informationen wie folgt aus:
CPU -Spezifikation |
CPU- Marke |
CPU- Modell |
Hauptfrequenz |
Turbofrequenz |
CPU-Grundstromverbrauch (W) |
Maximaler Turbo-Leistungsverbrauch (W) |
12. Generation I3 |
Intel Core |
12100 |
4 Kerne 3.3G |
4.3G |
60 |
89 |
Intel Core |
12300 |
4 Kerne 3.5G |
4.4G |
60 |
89 |
|
12. Generation I5 |
Intel Core |
12400 |
6 Kerne 2,5G |
4,4G |
65 |
117 |
12500 |
6 Kerne 3.0G |
4,6G |
65 |
117 |
||
12600 |
6 Kerne 3,3G |
4,8G |
65 |
117 |
||
12. Generation I7 |
Intel Core |
12700 |
12 Kerne 2,1G |
4,9G |
65 |
180 |
12. Generation I9 |
Intel Core |
12900 |
16 Kerne 2.4G |
5.1G |
65 |
202 |
13. Generation I3 |
Intel Core |
13100 |
4 Kerne 3,4G |
4,5G |
60 |
89 |
13. Generation I5 |
Intel Core |
13400 |
10 Kerne 2,5G |
4,6G |
65 |
154 |
13. Generation I5 |
Intel Core |
13500 |
14 Kerne 2,5G |
4,8G |
65 |
154 |
13. Generation I5 |
Intel Core |
13600 |
14 Kerne 2,7G |
5,3G |
65 |
154 |
13. Generation I7 |
Intel Core |
13700 |
16 Kerne 2,1G |
5,2G |
65 |
219 |
13. Generation I9 |
Intel Core |
13900 |
24 Kerne 2,3G |
5,6G |
65 |
219 |
i3 der 14. Generation |
Intel Core |
14100 |
4 Kerne 3,5 GHz |
4,7G |
60 |
154 |
i5 der 14. Generation |
Intel Core |
14400 |
10 Kerne 2,5 GHz |
4,7G |
65 |
219 |
i5 der 14. Generation |
Intel Core |
14500 |
14 Kerne 2,6 GHz |
5,0G |
65 |
219 |
i5 der 14. Generation |
Intel Core |
14600 |
14 Kerne 2,7 GHz |
5,2G |
65 |
219 |
i7 der 14. Generation |
Intel Core |
14700 |
20 Kerne 2,1 GHz |
5,4G |
65 |
219 |
i9 der 14. Generation |
Intel Core |
14900 |
24 Kerne 2,0 GHz |
5,8G |
65 |
219 |
Hinweis: Der CPU-Preis kann sich je nach Marktpreis ändern. Bitte senden Sie auch eine Anfrage, bevor Sie ein QM6100-Motherboard kaufen. Vielen Dank für Ihr Verständnis!
3.Spezifikation des QM6100 Mini ITX-Motherboards:
Motherboard-Größe |
170 mm (L) * 170 mm (B) * 23 mm (H) Dicke ohne Lüfter) (Bei einem 115X-Doppelrohrlüfter beträgt die Dicke 38 mm) |
|||
CPU |
Unterstützt Alder Lake 12. Generation i3-12300, i5-12400, i7-12700, i9-12900 usw. |
|||
Unterstützt Alder Lake 13. Generation i3-13100, i5-13400, i7-13700, i9-13900 usw. |
||||
Unterstützt Alder Lake 14. Generation i3-14100, i5-14400, i7-14700, i9-14900 usw. |
||||
Chipsatz |
H610, H670 |
|||
Leistung Liefern |
1*DC_ IN |
Der Innendurchmesser des Gleichstromkopfes beträgt 2,5 mm und er unterstützt 12 V/19 V. Der maximale Turbo-Stromverbrauch des Motherboards beträgt ca. 110 W. Es wird empfohlen, eine Stromversorgung mit 12 V 1 5A oder mehr oder 19 V 10A oder mehr zu verwenden. |
||
1 * DC_ ATX (4Pin) |
||||
RAM |
2*SO- DIMM -Steckplatz |
NB-DDR- 4 Speicher, unterstützt 2133/2400/2666/2933/3200 MHz Speicher, mit einer maximalen Unterstützung von 128GB; |
||
Netzwerkfunktion |
1/2 *LAN -Schnittstelle |
Einzelnes Netzwerk: Unterstützt die Intel WG 1219V Gigabit-Ethernet-Karte. Duales Netzwerk: Unterstützt die Kombination von Intel WG 1219V + Realtek 8111H Gigabit Ethernet-Karten. Es unterstützt s die Netzwerkaktivierung und die PXE-Funktion. |
||
1*MINI_PCIE -Schnittstelle |
Unterstützt WIFI/3G/4G /Bluetooth-Modul |
|||
Anzeigefunktion |
Intel® UHD-Grafik 730/770 |
Unterstützt Einzeldisplay, Doppeldisplay/Dreifachdisplay-Duplizierung und Dualdisplay/Dreifachdisplay-Erweiterung. Die Einzelanzeige wird im SHELL unterstützt. |
||
1 * VGA DB15-Schnittstelle |
Unterstützt eine Auflösung von 1920*1080@60Hz |
|||
1*HDM I-Schnittstelle |
Unterstützt eine 4K-Auflösung von 4096/3840*2160@60Hz |
|||
1*HDM I_CON Pin |
Unterstützt eine 4K-Auflösung von 4096/3840 x 2160 bei 60 Hz ( 16Pin, 2 x 8Pin, 2,0 mm). |
|||
1*DP-Schnittstelle (optional) |
Unterstützt eine 4K-Auflösung von 4096/3840*2160@60Hz |
|||
Die VGA-Schnittstelle kann so modifiziert werden, dass sie die DP-Schnittstelle unterstützt. |
||||
1 * LVDS/EDP-Pin |
Unterstützt eine Auflösung von 1920 x 1080 bei 60 Hz ( 30 Pin, 2 x 15 Pin, 2,0 mm). |
|||
1*L VDS _PWR 1 Pin |
LVD S/EDP Betriebsspannungssteuerstiftleiste (6Pin, 2*3Pin, 2,0mm) |
|||
1 * INVERT- Pin |
LVDS- Hintergrundbeleuchtungs-Steuerstiftleiste (6Pin, 1*6Pin, 2,0 mm) |
|||
LVDS wird standardmäßig unterstützt. EDP kann optional unterstützt werden und sie nutzen die gleichen Stiftleisten. EDP unterstützt 4K. |
||||
1 * PCI-E X4-Schnittstelle |
Eine Standard-PCI-E-X4-Schnittstelle, die extern an eine unabhängige Grafikkarte angeschlossen werden kann. |
|||
USB -Funktion |
2*USB3. 2 Schnittstelle |
Rückseitige Standard-USB-3.2-Geni-Schnittstelle mit einer maximalen Übertragungsbandbreite von 5 Gbit/s |
||
2*USB2.0 -Schnittstelle |
Rückseitige Standard-USB-2.0-Schnittstelle mit einer maximalen Übertragungsbandbreite von 480 Mbit/s |
|||
1*F_USB 1 -Pin |
Front USB 2.0 Pin, Ein Satz mit 2*USB2.0 (9Pin, 2*5Pin, 2.0mm) |
|||
1*F_US B2- Pin |
Vorderer USB2.0 -Pin ，Ein Satz mit 2*USB2.0 (9Pin, 2*5Pin, 2 .0mm) |
|||
Soundfunktion |
Es integriert den digitalen Audio-Decoder Realtek ALC 897HD und einen 6-Kanal-High-Fidelity-Audio-Controller. |
|||
1*LINE_OUT- Schnittstelle |
Unterstützt Audioausgabe (grün) |
|||
1*MIC_IN- Schnittstelle |
Unterstützt Mikrofoneingang (rot) |
|||
1* INT_SPK- Pin |
Unterstützt den Ausgang eines 8-Ω-5- W -Lautsprechers (Leistungsverstärker). (4Pin, 1*4Pin, 2,0mm) |
|||
1*F_AUDIO- Pin |
Standard-Audio-Pins (Wenn das Motherboard eine USB-Soundkarte ist, ist dieser Pin nutzlos.) (9Pin, 2*5Pin, 2,54 mm) |
|||
Festplattenfunktion |
1*M .2 Schnittstelle |
Unterstützt M.2-Festplatten mit Key-M-Schnittstelle. Standardmäßig unterstützt es das NVME-Protokoll und kann in der Hardware geändert werden, um das SATA-Protokoll zu unterstützen. |
||
1*SATA1 -Schnittstelle |
Eine Standard-SATA-Festplattenschnittstelle, die SATA 3.0 unterstützt. |
|||
1*SATA_PWR -Pin |
Ein Pin-Header für die Stromversorgung der Festplatte, der 5 V und 12 V Strom liefern kann (4Pin, 1*4Pin, 2,54mm) |
|||
Schaltfunktion |
1*F_PANEL- Pin |
Schalter, Betriebsanzeige, Festplattenanzeige, Neustart-Pin (9Pin, 2 * 5Pin, 2, 0mm) |
||
1*JATX-Pin |
Hardware-Steuerstromversorgung am Eingang (3Pin, 1*3Pin, 2,0 mm) |
|||
Andere E/A |
1*COM1- Pin |
Unterstützt Standard RS232/RS422/RS485 optional (BIOS-Einstellungen) (9Pin, 2 * 5Pin, 2, 0mm) |
||
1 * COM2 -Pin |
Unterstützt nur Standard RS232 (9Pin, 2 * 5Pin, 2, 0mm) |
|||
1*COM3~6-polig |
Unterstützt nur Standard RS232 (39Pin, 2 * 20Pin, 2,0 mm) |
|||
1*JCOM1 /2- Pin |
Stellen Sie den 9. Pin von COM1 auf 0V/5V/12V ein (6Pin, 2 * 3Pin, 2,0mm) |
|||
1* M SIM -Steckplatz |
Unterstützt SIM-Karten. Bei der Nutzung von 3G/4G ist eine SIM-Karte erforderlich. |
|||
1*CLR_CMOS -Pin |
Motherboard-Reset- und Entladestifte (3Pin, 1 * 3Pin, 2,0 mm) |
|||
1*FAN 1-Pin |
CPU-Lüfter-Pin, unterstützt Temperaturregelung (3-polig, 1 x 3-polig, 2,54 mm). |
|||
1*FAN2-Pin |
Systemlüfterstift (3Pin, 1*3Pin, 2,54 mm) |
|||
1*GPIO _CN-Pin |
GPIO -Steuerpin (10Pin, 2*5Pin, 2. 0mm） |
|||
Betriebsumgebung |
Arbeitstemperatur: -10℃~60℃; Arbeitsfeuchtigkeit: 5 % ~ 95 % relative Luftfeuchtigkeit, keine Kondensation |
|||
BIOS |
AMI BIOS, unterstützt intelligente Geräteidentifizierung beim Einschalten, geplanten Einschalten und Remote-Ein-/Ausschalten |
|||
Wachhund |
Watchdog-Programmierung, unterstützt Hardware-Reset-Funktion (Stufe 256, 0–255 Sekunden) |
|||
Betriebssystem |
Unterstützt Windows 11, Windows 10, LINUX usw. |
|||
Zahlungsmethode akzeptieren:
Wir unterstützen T/T, Paypal, Western Union, L/C, Alipay, Wechat Pay usw.
Digitale Beschilderung : Dieses Board eignet sich hervorragend für digitale Beschilderungen. Es kann große Displays in Geschäften oder an öffentlichen Orten mit Strom versorgen. Seine geringe Größe ermöglicht eine einfache und diskrete Installation.
Verkaufsautomaten : Der QM6100 ist ideal für intelligente Verkaufsautomaten. Es kann Zahlungssysteme und Bestandsverfolgung verwalten. Sein kompaktes Design passt gut in den begrenzten Raum der Maschine.
Medizinische Wagen : Geeignet für mobile medizinische Wagen. Die geringe Größe und die robusten Eigenschaften des Boards eignen sich perfekt für Krankenhausumgebungen. Es kann Diagnosesoftware ausführen und Patientendaten anzeigen.
Kleine Kassensysteme : Kann in kleinen Kassensystemen verwendet werden. Die kompakte Größe und der geringe Stromverbrauch des Boards sind gut für den Einzelhandel. Es trägt dazu bei, einen aufgeräumten und effizienten Kassenbereich zu schaffen.
Industrielle Automatisierung : Dieses Motherboard eignet sich für industrielle Steuerungssysteme. Es kann in Fabriken und für die Robotik eingesetzt werden. Das robuste Design stellt sicher, dass es schwierigen Bedingungen standhält.
Verpackungsstatus:
Versandart:
Wir unterstützen den Versand per FeDex, DHL, UPS usw. Wenn Sie ein Angebot für Ihre Fracht benötigen, senden Sie bitte die Produktmenge und die Empfängeradresse ( einschließlich Land, Stadtname, Postleitzahl und detaillierte Adresse ).uns
Kundendienst:
Unterstützen Sie den Reparaturservice.
Bei einer Musterbestellung ist eine Rückgabe möglich, wenn unser Produkt die Prüfung innerhalb eines Monats nicht bestanden hat.
In anderen besonderen Situationen wenden Sie sich bitte an uns, um mehr Unterstützung zu erhalten!
F: Welche CPUs sind mit dem QM6100-Motherboard kompatibel?
A: Das QM6100-Motherboard unterstützt eine breite Palette von Intel-Prozessoren, darunter die Core i3-, i5-, i7- und i9-CPUs der 12., 13. und 14. Generation.
F: Welche Größe hat dieses Motherboard?
A: Es handelt sich um ein Mini-ITX-Motherboard mit den Maßen 170 mm x 170 mm. Dies macht es ideal für PC-Builds mit kleinem Formfaktor (SFF).
F: Kann ich dieses Motherboard für einen Gaming-PC verwenden?
A: Ja, mit seiner Unterstützung für High-End-CPUs und einem PCI-E X4-Steckplatz für eine externe Grafikkarte eignet sich der QM6100 zum Aufbau eines kompakten Gaming-PCs.
F: Unterstützt der QM6100 zwei Monitore?
A: Ja, es unterstützt Einzel-, Doppel- und Dreifach-Displays. Es verfügt über VGA, HDMI und eine optionale DP-Schnittstelle für mehrere Bildschirmkonfigurationen.
F: Welche Art von Stromversorgung benötigt dieses Motherboard?
A: Es ist eine Gleichstromversorgung erforderlich. Es kann entweder 12 V oder 19 V verwenden, wobei für optimale Leistung eine Stromversorgung von 12 V 15 A oder 19 V 10 A empfohlen wird.
F: Ist das QM6100-Motherboard langlebig?
A: Ja, es verfügt über besondere Eigenschaften, die es sehr langlebig machen. Es ist wasserdicht, feuerfest, antibakteriell und resistent gegen UV-Schäden.
F: Wo kann dieses Motherboard verwendet werden?
A: Der QM6100 ist äußerst vielseitig. Es wird häufig in Digital Signage, Verkaufsautomaten, medizinischen Wagen, kleinen POS-Systemen und in der industriellen Automatisierung eingesetzt.
